Токарные станки с ЧПУ для металлообработки

Преимущества

• Цельнолитая наклонная станина 30˚ с повышенной жесткостью и виброустойчивостью
• Привод с высоким крутящим моментом 381 Нм
• Редукторный привод шпинделя (опция)
• Направляющие скольжения увеличенного сечения 80 мм
• Конструкция системы крепления инструментальных блоков BMT - обеспечивает более жесткую обработку в отличии от системы крепления VDI
• Уникальная конструкция основных узлов (шпинделя, револьверной головки) собственного производства
• Контроль качества на каждом этапе изготовления
• Модульная структура станков разработана с возможностью установки оси “C” ,“Y” и противошпинделя

Преимущества

• 16А20Ф3 производства DMTG (№1 в Китае, №3 - в мире)
• 3-х диапазонная коробка скоростей, переключение режимов линейными актуаторами Hiwin (Тайвань)
• Система ЧПУ Fanuc или Siemens, подшипники NSK (Япония)
• Усиленный шпиндель с крутящим моментом 1300 Нм

Преимущества

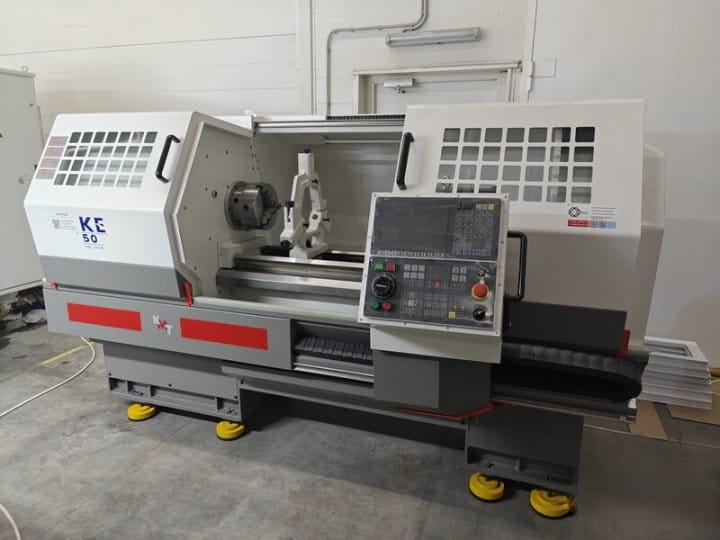

• Токарные станки с ЧПУ серии KE - это знаменитые станки 16А20Ф3, разработанные Советскими инженерами завода «КРАСНЫЙ ПРОЛЕТАРИЙ» и внедренные на производстве завода SMTCL
• Цельнолитая чугунная станина усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе
• На станках установлен модернизированный усиленный шпиндель с крутящим моментом 850 Нм, что является лучшим показателем в своем классе. На шпинделе установлены высокоточные подшипники NSK (Япония)
• Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B для перемещения без износа и трения
• На шпиндель установлена многоступенчатая коробка скоростей с автоматическим переключением диапазонов. Каждый диапазон имеет бесступенчатое регулирование скорости вращения шпинделя за счет установки частотного преобразователя HIWIN (Тайвань)

Преимущества

• Многофункциональная токарно-фрезерная обработка
• Цельнолитая наклонная станина 30˚ с повышенной жесткостью и виброустойчивостью
• Мощный прямой привод с высоким крутящим моментом до 350 Нм
• Линейные направляющие увеличенного сечения с ускоренными перемещениями 24 м/мин
• Конструкция системы крепления инструментальных блоков BMT - обеспечивает более жесткую обработку в отличии от системы крепления VDI
• Уникальная конструкция основных узлов (шпинделя, револьверной головки) собственного производства
• Контроль качества на каждом этапе изготовления
• Модульная структура станков разработана с возможностью установки оси “C”,“Y” и противошпинделя

Преимущества

• Цельнолитая наклонная станина 30˚ с повышенной жесткостью и виброустойчивостью
• Высокоскоростной сервопривод с оборотами до 6000 об/мин
• Линейные направляющие с ускоренными перемещениями 24 м/мин
• Конструкция системы крепления инструментальных блоков BMT - обеспечивает более жесткую обработку в отличии от системы крепления VDI
• Уникальная конструкция основных узлов (шпинделя, револьверной головки) собственного производства
• Контроль качества на каждом этапе изготовления
• Модульная структура станков разработана с возможностью установки оси “C” ,“Y”

Преимущества

• Высокоточные токарные обрабатывающие центры HEADMAN серии HCL спроектированы для высокожесткой и прецизионной токарной обработки:
• ОСОБАЯ ТОЧНОСТЬ
  • Точность позиционирования по осям X/Z:
  ±0,006 мм
  • Повторяемость по осям X/Z:
  ±0,003 мм
  • Биение шпинделя на длине 20 мм:
  0,002 мм
  • Биение шпинделя на длине 300 мм
  0,005 мм
  • Балансировка шпинделя: 0,3 мм

• ВЫСОКАЯ СКОРОСТЬ
  • Ускоренные перемещения по осям X/Z:
  15 / 20 м/мин
  • Время смены инструмента: 0,15 сек

• УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ
  • Мощность электродвигателя: 11 кВт
  • Крутящий момент: 142 Нм
  • Усилие зажима револьверной головки 3600 кгс
  • Хиртовое зацепление револьверной головки через торцевые эвольвентные зубья, обеспечивает более плавное и быстрое позиционирование, а также высокую жесткость при обработке


Преимущества

• Высокие показатели по точности и повторяемости:
  • Точность позиционирования по осям Х, Z: ± 0,003 мм
  • Повторяемость: ± 0,001 мм
• Ускоренные перемещения по осям Х, Z: 30 м/мин
• На станке установлен высокоскоростной шпиндель 4500 мин-1, который позволяет обрабатывать различные материалы и добиваться высокого качества
• Направляющие качения THK обеспечивают высокоскоростное перемещение и высокую точность позиционирования

Преимущества

• Сочетание силовой и прецизионной обработки в одном станке
• Цельнолитая наклонная станина усиленной конструкции – лучшее гашение вибрации
• Наклон станины 30° - оптимальное распределение нагрузки при силовом точении
• Револьверная голова HYDEX, Тайвань – гарантированная точность индексации и повторяемости
• Программируемая задняя бабка с автоматической пинолью – полная автоматизация крепления заготовки
• Система измерения инструмента – предотвращение брака и сокращение времени на наладку
• Максимальные обороты шпинделя 4000 об/мин – точная обработка при скоростном точении
• Подача СОЖ через инструмент – возможность обработки глухих отверстий

Преимущества

• Цельнолитая наклонная станина 45˚ с повышенной жесткостью и виброустойчивостью
• Мощный редукторный привод с высоким крутящим моментом 560 Нм
• Направляющие скольжения увеличенного сечения 100 мм
• Конструкция системы крепления инструментальных блоков BMT - обеспечивает более жесткую обработку в отличии от системы крепления VDI
• Уникальная конструкция основных узлов (шпинделя, револьверной головки) собственного производства
• Контроль качества на каждом этапе изготовления
• Модульная структура станков разработана с возможностью установки оси “C” ,“Y”

Преимущества

• Увеличенная ширина станины – 1040 мм и низкий центр тяжести обеспечивают высокую жесткость конструкции
• Толщина суппорта увеличена на 18 мм, усилилось сопротивление скручиванию и повысилась жесткость
• Шабрение контактных поверхностей перед установкой передней бабки, что позволяет достичь большей устойчивости и стойкости к вибрациям, в отличии от шлифования
• Высокие показатели по точности и повторяемости:
  • Точность позиционирования по осям Х, Z: ± 0,003 мм
  • Повторяемость: ± 0,001 мм

• Ускоренные перемещения по осям Х, Z: 30 м/мин
• На станке установлен высокоскоростной шпиндель 4500 мин-1, который позволяет обрабатывать различные материалы и добиваться высокого качества

Преимущества

• Высокоточные токарные обрабатывающие центры HEADMAN серии T спроектированы для высокожесткой и прецизионной токарной обработки:
• ОСОБАЯ ТОЧНОСТЬ
  • Точность позиционирования по осям X/Z – ±0,003 мм
  • Повторяемость по осям X/Z – ±0,001 мм
  • Биение шпинделя на длине 20 мм - 0,002 мм
  • Биение шпинделя на длине 300 мм - 0,005 мм
  • Балансировка шпинделя – 0,3 г. мм

• ВЫСОКАЯ СКОРОСТЬ
  • Ускоренные перемещения по осям X/Z – 30/36 м/мин
  • Время смены инструмента – 0,15 сек

• УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ
  • Мощность электродвигателя – 22 кВт
  • Крутящий момент – 242 Нм
  • Усилие зажима револьверной головки 3600 кгс
  • Хиртовое зацепление револьверной головки через торцевые эвольвентные зубья, обеспечивает более плавное и быстрое позиционирование, а также высокую жесткость при обработке
