Словения
Макс. Ø бревна: 1000 мм
Мощность двигателя: 22 / 30 / 37 кВт
Макс. производительность: 4 м³/ч
Вес: 5500 кг
• Точность получаемой доски ± 0,5 мм на 4 метра
• Полностью автоматический режим работы. На станке работает 1 человек
• Литые шкивы из чугуна
• Возможность встраивания в лесопильные линии
• Цельная станина из конструкционной стали
• Европейские комплектующие
КАРТА ПРОДАЖ СТАНКОВ И ЛИНИЙ MEBOR
НАЗНАЧЕНИЕ:
Станок может использоваться на лесопильных производствах малой и средней мощности (20 - 40 м³ круглых бревен в смену) в качестве станка первого ряда для распиловки бревен с целью получения бруса, обрезной и необрезной доски экспортного качества.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок специальным образом сконструирован для эффективного пиления бревен любых пород и качества, а особенно для твердолиственных и ценных пород древесины. Это достигается благодаря возможности индивидуального раскроя каждого бревна без предварительной подсортировки по диаметрам и породам на необходимые типоразмеры пиломатериалов. При этом качество получаемых пиломатериалов соответствует экспортным ГОСТам.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

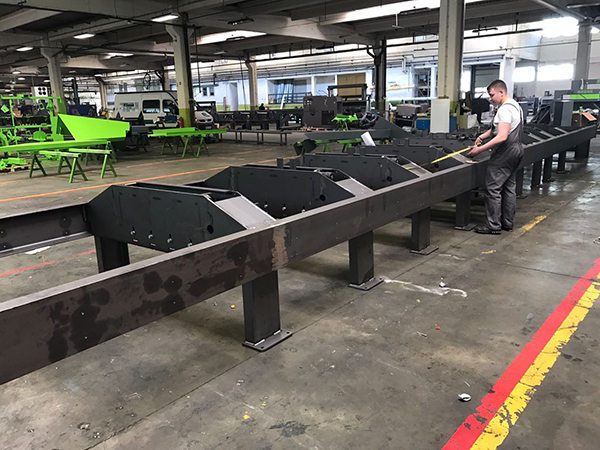

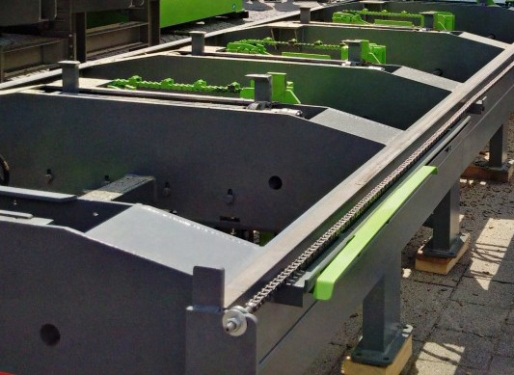

| | ТЯЖЕЛАЯ МАССИВНАЯ КОНСТРУКЦИЯ СТАНИНЫ Массивная станина станка на ножках исключает вибрации и позволяет выполнять работы на удобной высоте и облегчает удаление опилок из-под станка. Станина изготовлена из шведской стали повышенной прочности 2x U-образный профиля высотой 180 мм. |

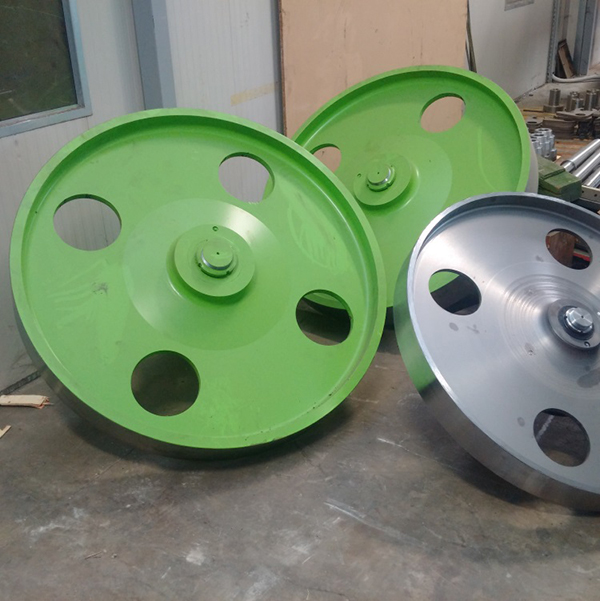

| | ЛИТЫЕ ШКИВЫ БОЛЬШОГО ДИАМЕТРА Литые шкивы из чугуна имеют большую массу и обеспечивают высокий момент инерции, что позволяет экономить энергию и обрабатывать заготовки увеличенного сечения. |

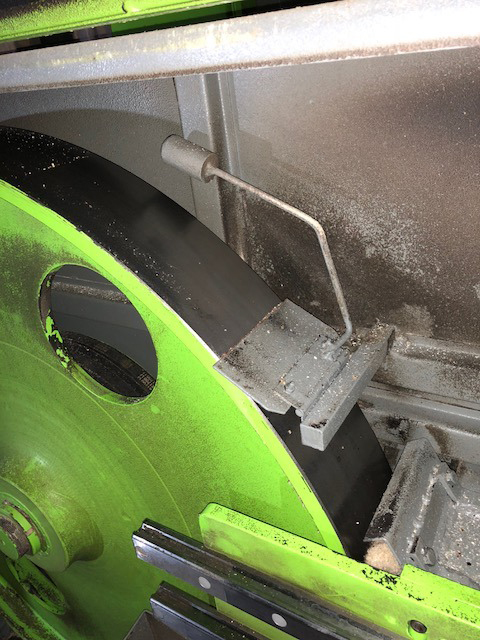

| | ОЧИСТКА ШКИВОВ СКРЕБКАМИ ИЗ МЕДИ Скребки удаляют налипающие опилки и продлевают срок службы инструмента, повышают качество получаемый доски. |

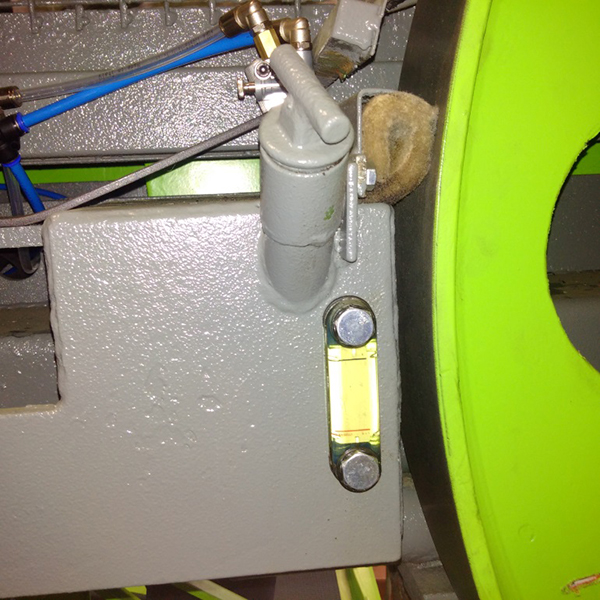

| | БАК ДЛЯ ОЧИЩАЮЩЕЙ ЖИДКОСТИ Централизованная смазка шкивов, с возможностью визуального наблюдения за уровнем смазывающей жидкости в баке |

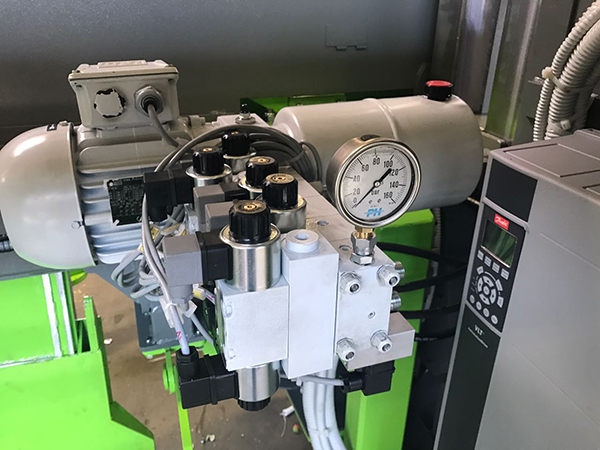

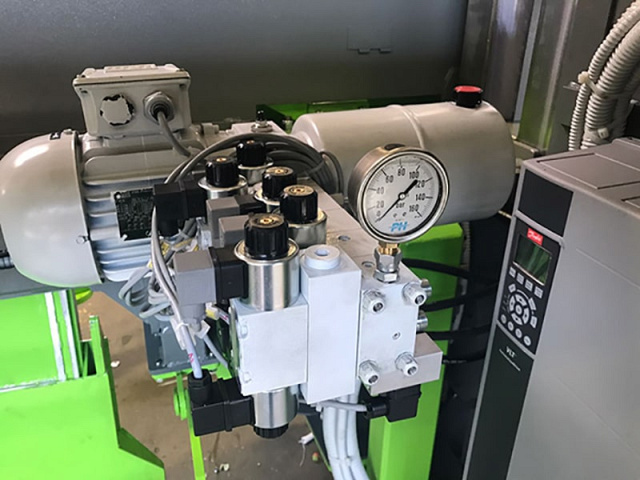

| | АВТОМАТИЧЕСКАЯ ГИДРОСТАНЦИЯ УСТАНОВЛЕННАЯ НА ПИЛЬНОМ УЗЛЕ Автоматическое натяжение режущего полотна при помощи гидросистемы с пульта управления оператора. |

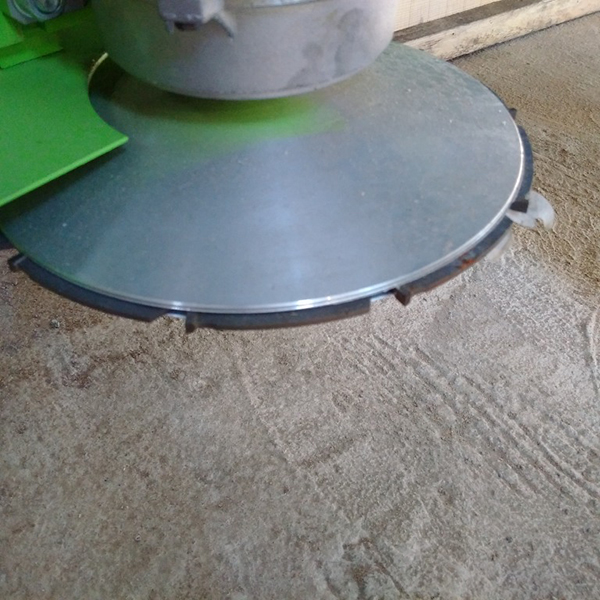

| | ДЕБАРКЕР Подрезная фреза - дебаркер, установленная на пильном узле для очистки бревна от коры, грязи и песка, для продления срока эксплуатации полотна пилы |
| | ГИДРАВЛИЧЕСКИЕ ЗАЖИМЫ 4 комплекта гидравлических зажимов с самостоятельной настройкой под сечение бревна и подъемными роликами для выравнивания конусности бревна. Минимальная толщина последней доски 25 мм. |

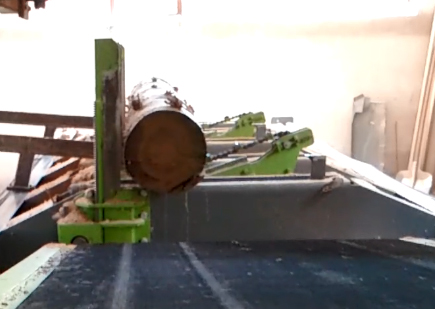

| | ГИДРАВЛИЧЕСКИЕ УПОРЫ 4 комплекта гидравлических упоров-угольников, поднимающихся на 90° относительно станины во время манипулирования и загрузки бревна. |

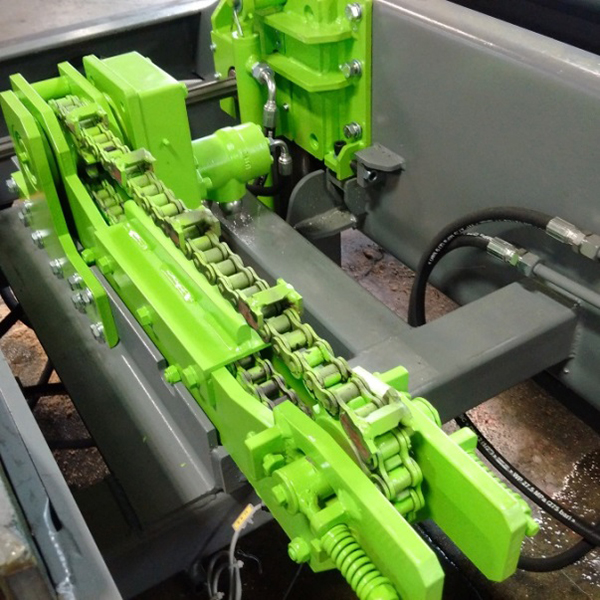

| | ЦЕПНОЙ КАНТОВАТЕЛЬ 1 кантователь с гидромотором и редуктором для манипулирования бревном, цепь которого может вращаться в обоих направлениях. |

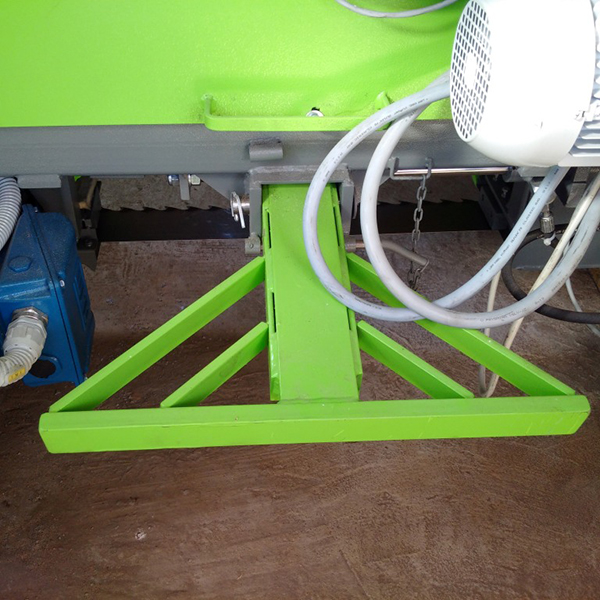

| | РАМКА ДЛЯ СТАЛКИВАНИЯ ОТПИЛЕННЫХ ДОСОК Устройство для автоматического сталкивания отпиленных досок с бревна обратным ходом, установленное на теле пильной рамки. |

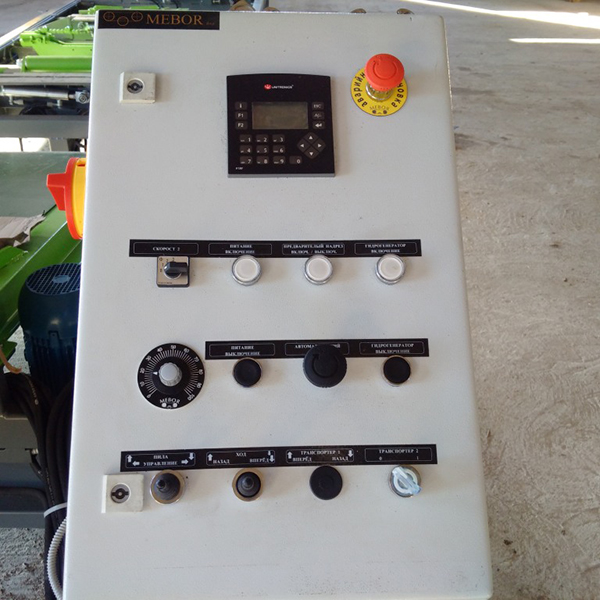

| | СИСТЕМА МЕБОР – АВТОМАТИЧЕСКАЯ СИСТЕМА РАСПИЛА Современная электроника Unitronics Vision 130 с программой Мебор позволяет осуществлять:
Выносной командный пульт управления для полного управления станком в начале станины станка – благодаря чему на станке может работать один человек, доски удаляются автоматически. |
| ВЫСОКОСКОРОСТНОЙ ПОДЪЕМ И ОПУСКАНИЕ ПИЛЬНОЙ РАМКИ C помощью двигателей с сервоприводом. | |
| ПЕРЕМЕЩЕНИЕ ПИЛЬНОГО УЗЛА ВПЕРЕД/НАЗАД ПРИ ПОМОЩИ УСИЛЕННОЙ СДВОЕННОЙ ЦЕПИ Усиленный привод подачи дает возможность сдвигать тяжелые брус и пиломатериалы обратным ходом, а также позволяет развивать высокую скорость обратного хода при возврате пильного узла. | |
| ПРИЖИМНЫЕ НАПРАВЛЯЮЩИЕ ПОЛОТНА РЕЖУЩЕЙ ЛЕНТЫ ИЗ ГРАФИТА | |
| ГИДРОСТАНЦИЯ НА СТАНКЕ С ЭЛЕКТРОДВИГАТЕЛЕМ 5,5 КВТ | |
| АМПЕРМЕТР НАГРУЗКИ ГЛАВНОГО ЭЛЕКТРОМОТОРА | |
| ВЫСОКОЕ КАЧЕСТВО ПРОИЗВОДСТВЕННОГО ПРОЦЕССА Изготовление деталей станка на ЧПУ станках MAZAK (Япония), предварительная пескоструйная обработка всех окрашиваемых и свариваемых деталей. | |
| ИСКЛЮЧИТЕЛЬНО КАЧЕСТВЕННЫЕ И НАДЕЖНЫЕ ЕВРОПЕЙСКИЕ КОМПЛЕКТУЮЩИЕ
| |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ НАПРАВЛЕНИЯ ДОСОК Устройство автоматически прижимает отпиленную доску и сохраняет ровное направление доски во время выталкивания из станка. |
| | ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ПРОПИЛА Помогает правильно позиционировать пильный узел перед пропилом, чтобы наиболее эффективно распиливать бревна. |
| | АСПИРАЦИЯ НА ПИЛЬНОМ УЗЛЕ Аспирация 1,5 кВт с ящиком для хранения отходов на пильном узле станка. Удобно эксплуатировать в цехах не оснащенных воздушной системой аспирации. |
| | УДЛИНЕНИЕ СТАНИНЫ НА 1 М Дополнительный гидравлический зажим с подъемной платформой. |
| | ЦЕПНОЙ КАНТОВАТЕЛЬ Дополнительное поворотное устройство-кантователь, с гидромотором и редуктором, цепь которого может вращаться в оба направления. |
| | ГИДРАВЛИЧЕСКИЕ РОЛИКИ Ролики устанавливаются на подъемные платформы к зажимам для перемещения бревна вдоль станины вперед/назад:
|
| | ГИДРАВЛИЧЕСКИЕ ЗАГРУЗОЧНЫЕ ВИЛКИ ДЛЯ БРЕВЕН Загрузочное устройство с 2-мя гидравлическими цилиндрами и 4-мя вилами на дорожке станка. |
| | ПРИВОДНОЙ ЛЕНТОЧНЫЙ КОНВЕЙЕР Конвейер на дорожке станка помогает автоматически удалять отпиленные доски и брусья исключая человеческий фактор. Улучшение приводного ленточного транспортера: автоматический подъем/опускание транспортера для распиловки бревен большого диаметра. |
| | ПОДОГРЕВ ГИДРАВЛИЧЕСКОГО БАКА Обогрев бака на станине станка необходим для работы в отрицательных температурах. |
| | ФОРСУНКИ ДЛЯ ПОДАЧИ ОЧИЩАЮЩЕЙ ЖИДКОСТИ Автоматическая подача жидкости для очистки шкивов и ленточного полотна через форсунки при помощи сжатого воздуха (требуется подключение компрессора). |
| | ГИДРАВЛИЧЕСКИЙ АГРЕГАТ 7,5 КВТ Более мощный гидравлический агрегат 7,5 кВт на дорожке станка для более быстрой работы гидравлики – более высокой производительности. |
| МОЩНОСТЬ ДВИГАТЕЛЯ 30 КВТ | |
| МОЩНОСТЬ ДВИГАТЕЛЯ 37 КВТ | |
| СМАЗКА ЛЕНТОЧНОЙ ПИЛЫ С БАКОМ ДЛЯ ЖИДКОСТИ | |
| ПОДОГРЕВ ЭЛЕКТРОШКАФА | |
| ПЛАТФОРМА С НЕПРИВОДНЫМ РОЛИКОМ НА ДОРОЖКЕ СТАНКА ДЛЯ УДАЛЕНИЯ ОТПИЛЕННЫХ ДОСОК | |
