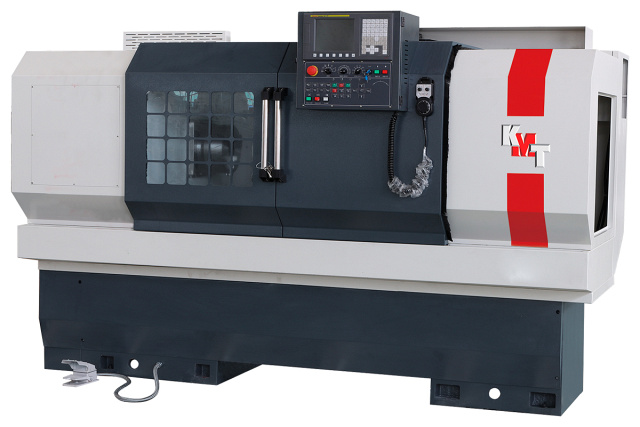

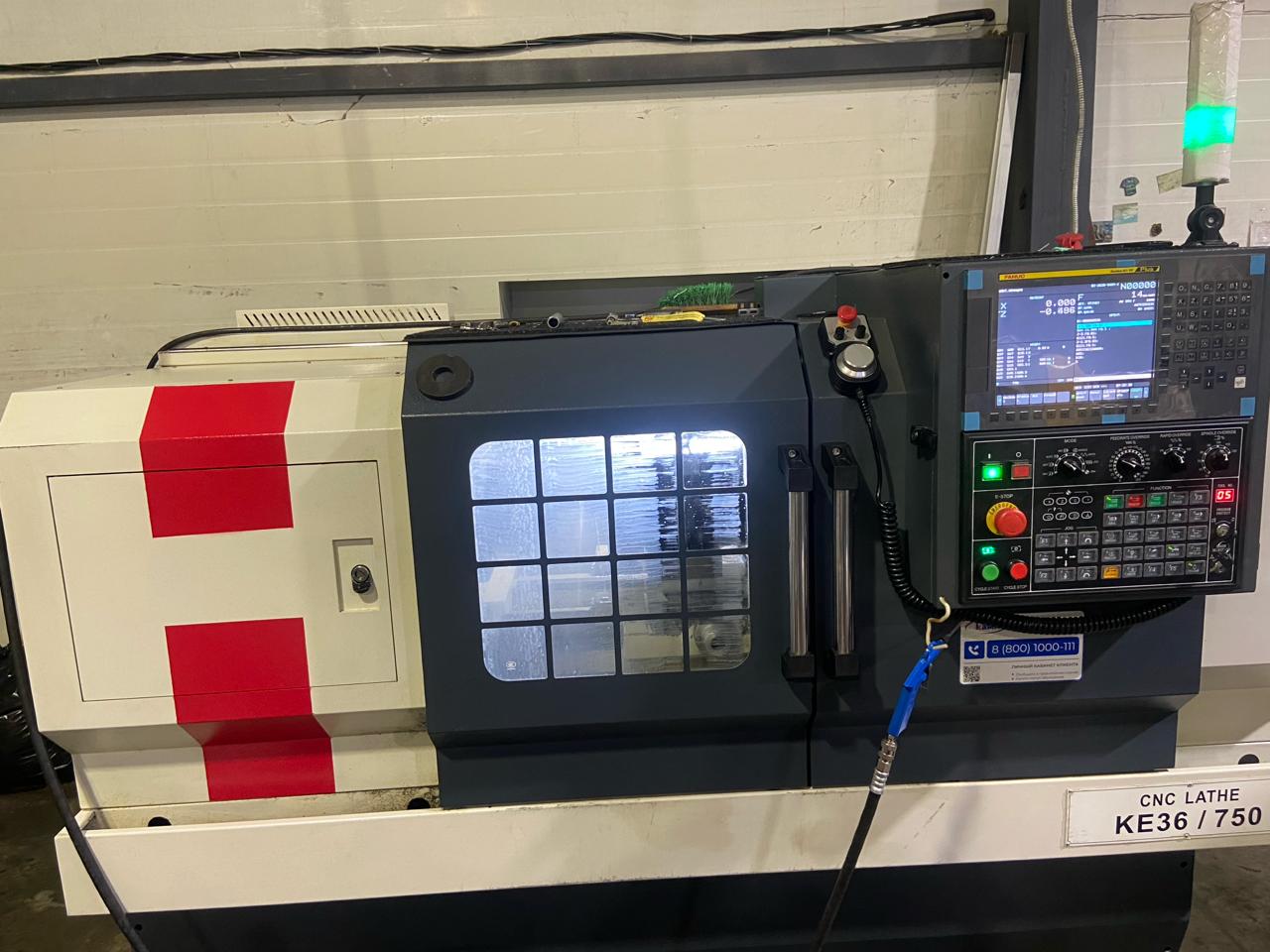

Токарный станок с ЧПУ KMT KE

Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
Токарный станок с ЧПУ KMT KE
  • Производитель: KMT

    Страна: Китай

  • Ø обработки: 400 - 800 мм

    РМЦ: 750 - 3000 мм

    Мощность: 5,5 - 15 кВт

    Вес: 1400 - 5400 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Токарный станок с ЧПУ KMT KE

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Токарный станок с ЧПУ KMT KE

Подобрать аналог

Вы выбрали: Токарный станок с ЧПУ KMT KE

  • Инструмент
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Данная серия станков с высокой скоростью и точностью предназначена для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов.

Станки нашли широкое применение в автомобилестроении, приборостроении, деталей электроники, аэрокосмической, военной и других отраслей промышленности. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки. Новая серия токарных станков с ЧПУ серии КЕ является усовершенствованной версией, в которой были полностью оптимизированы дизайн и конструкция.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Серия токарных станков с ЧПУ серии КЕ применяются во всех отраслях машиностроительной индустрии, а также в автомобильной промышленности и приборостроении.

Автомобильная промышленность

Машиностроение

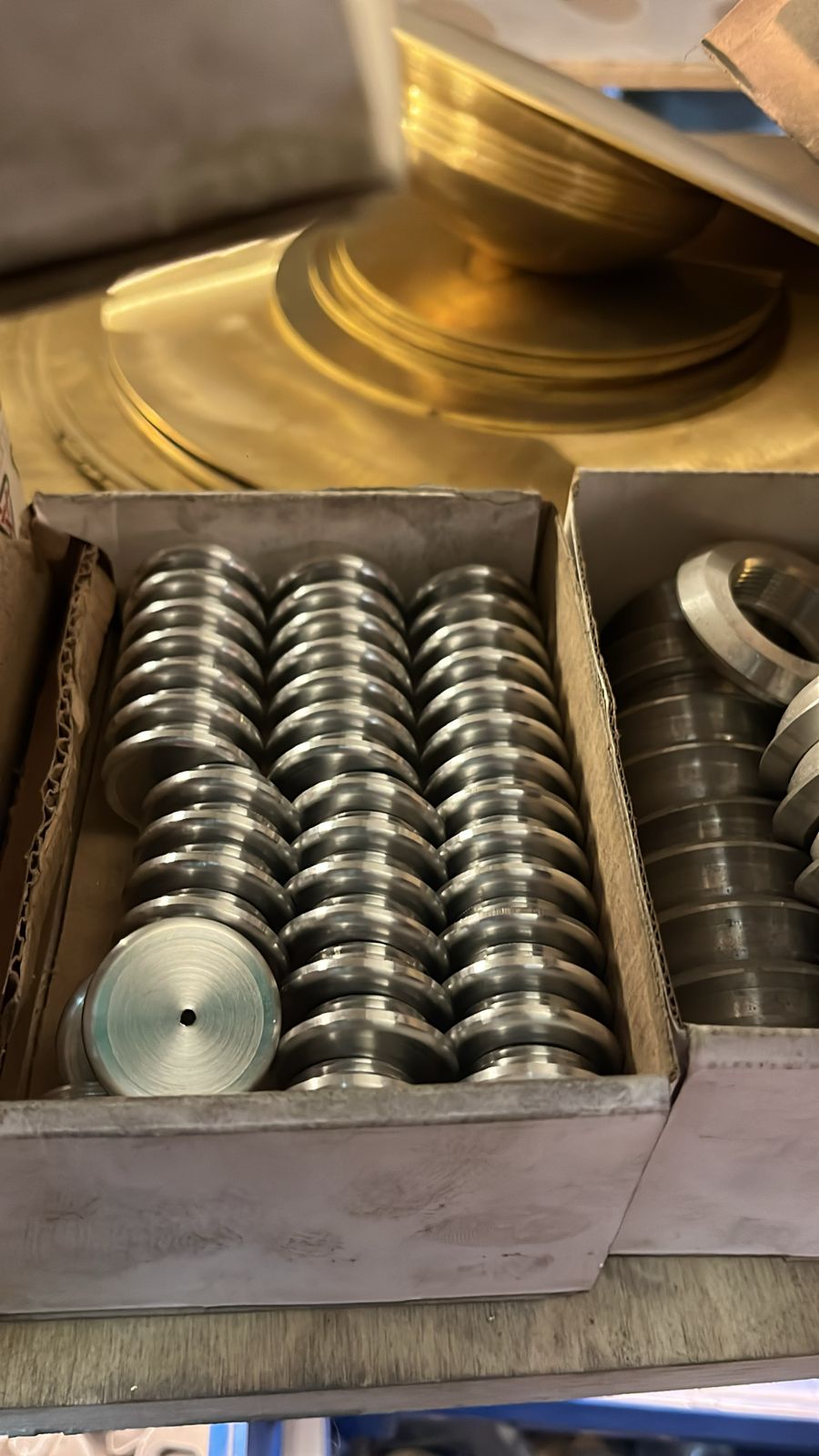

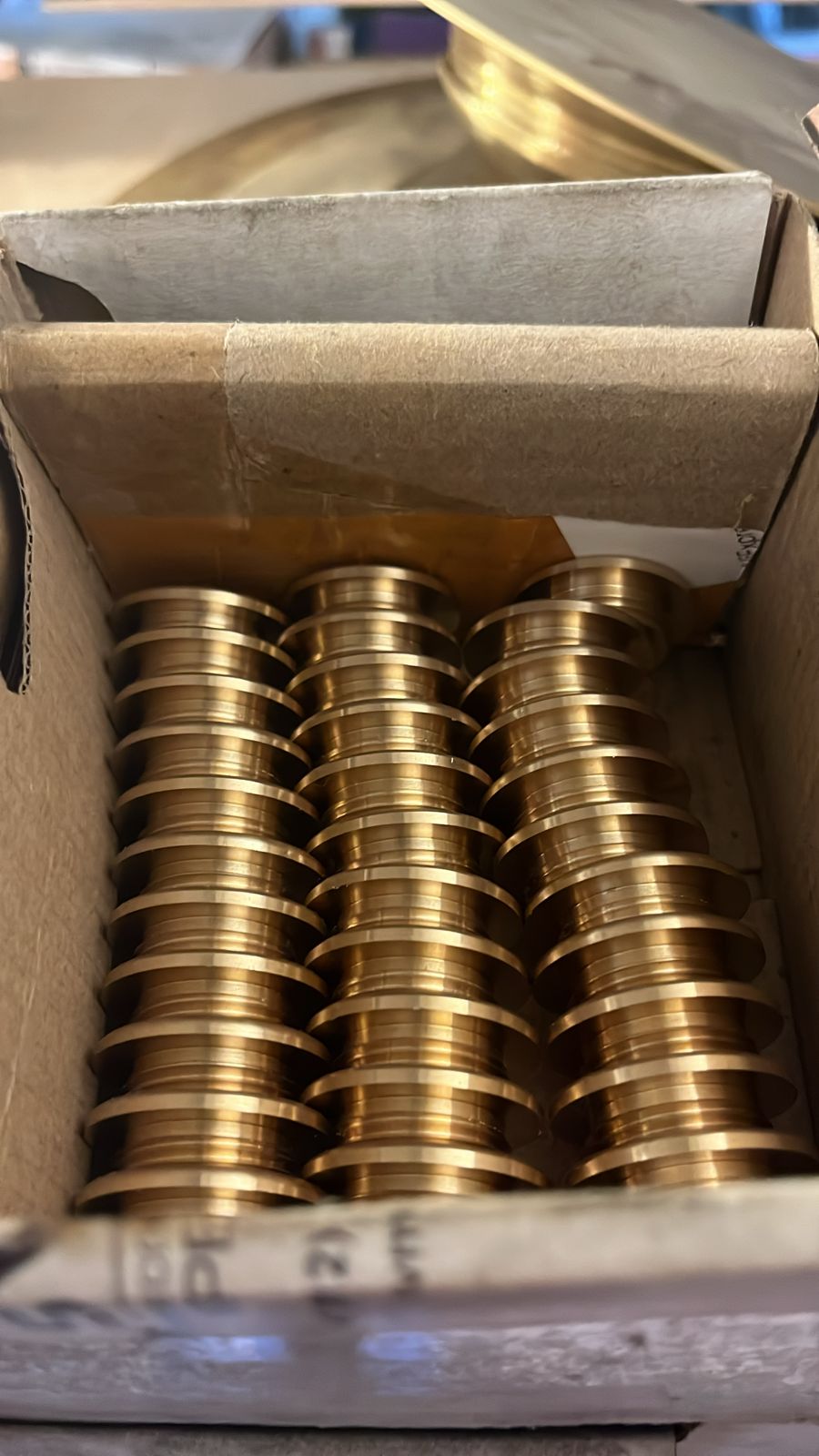

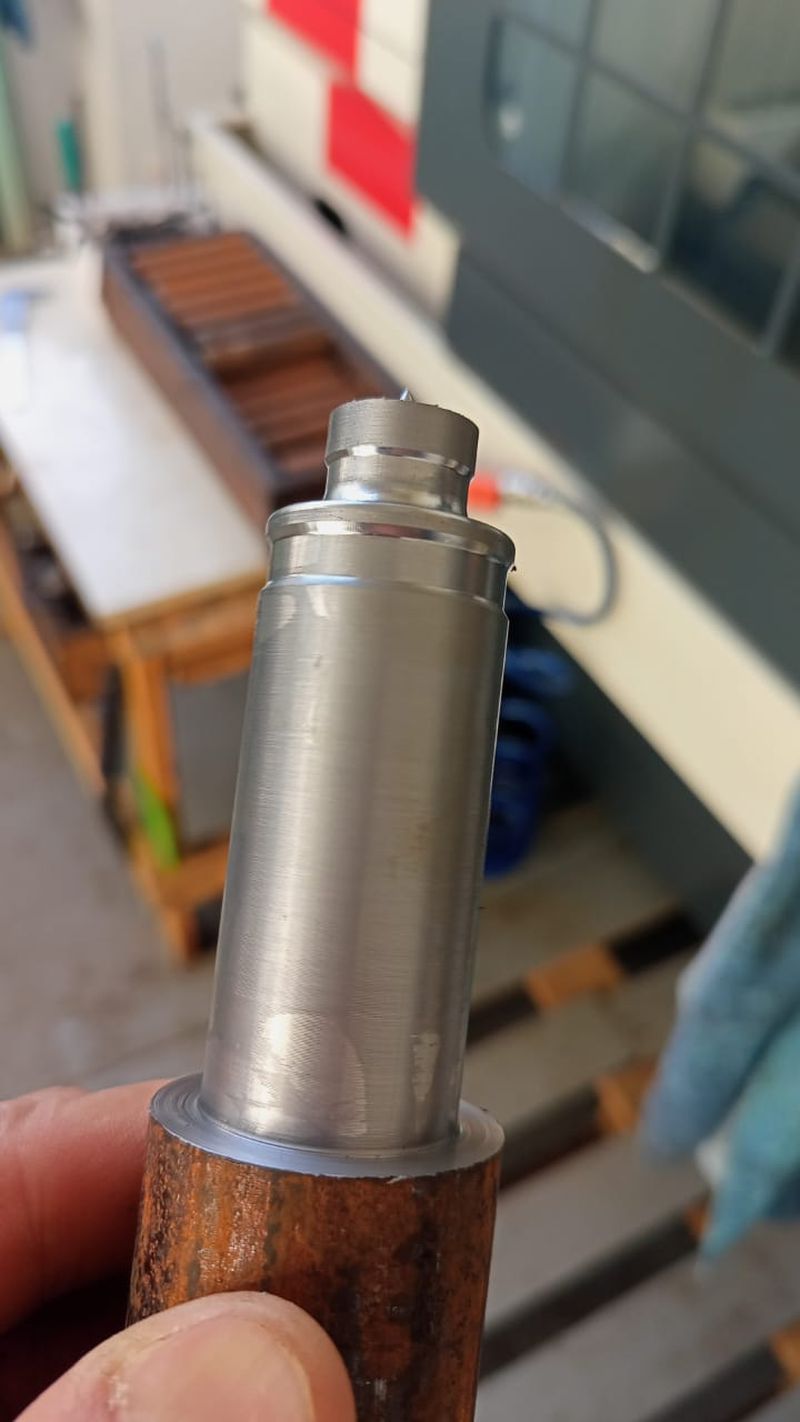

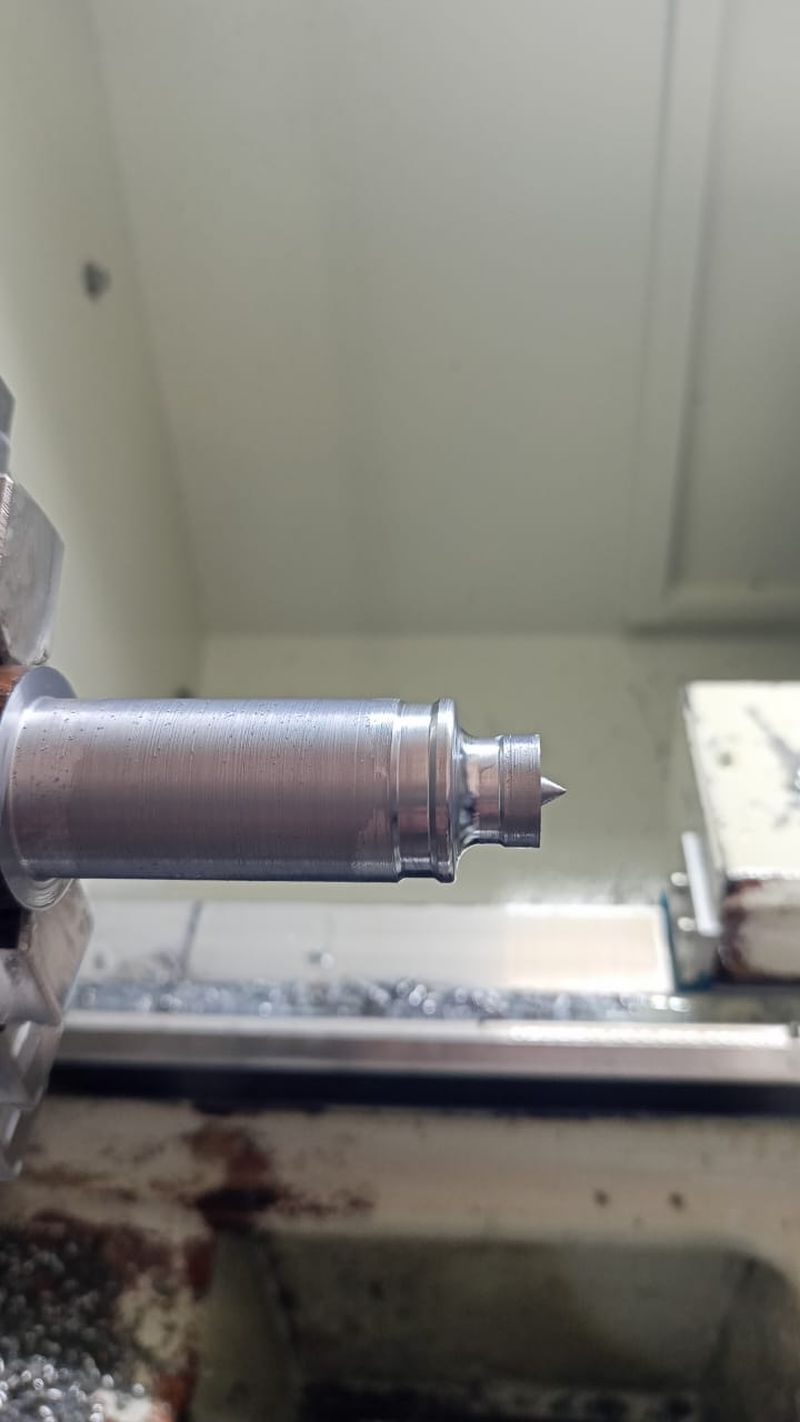

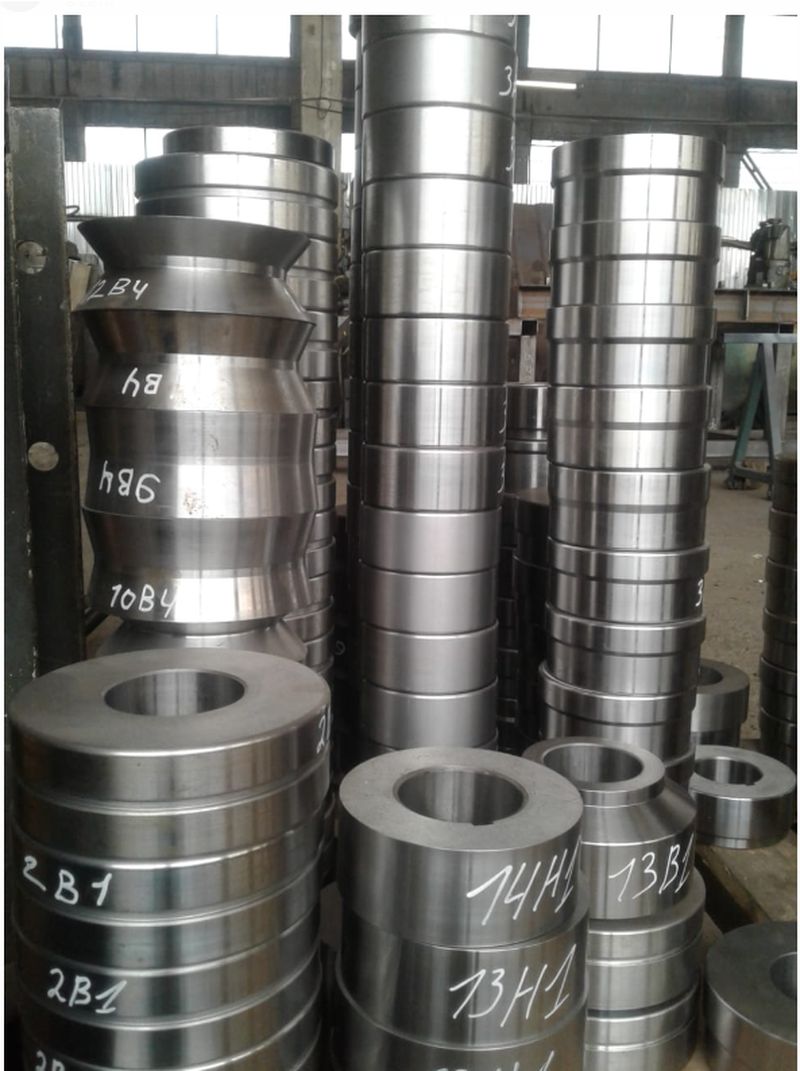

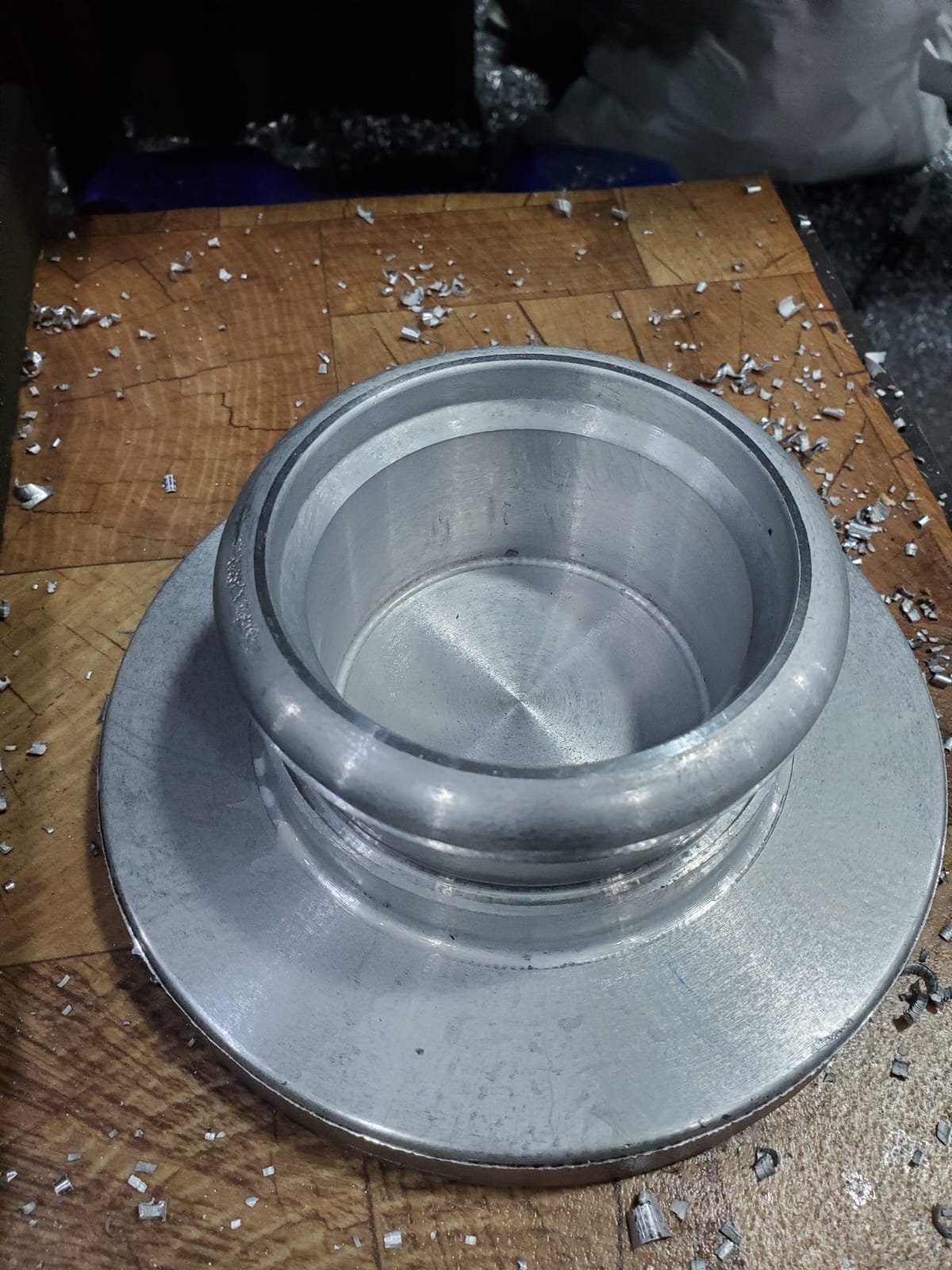

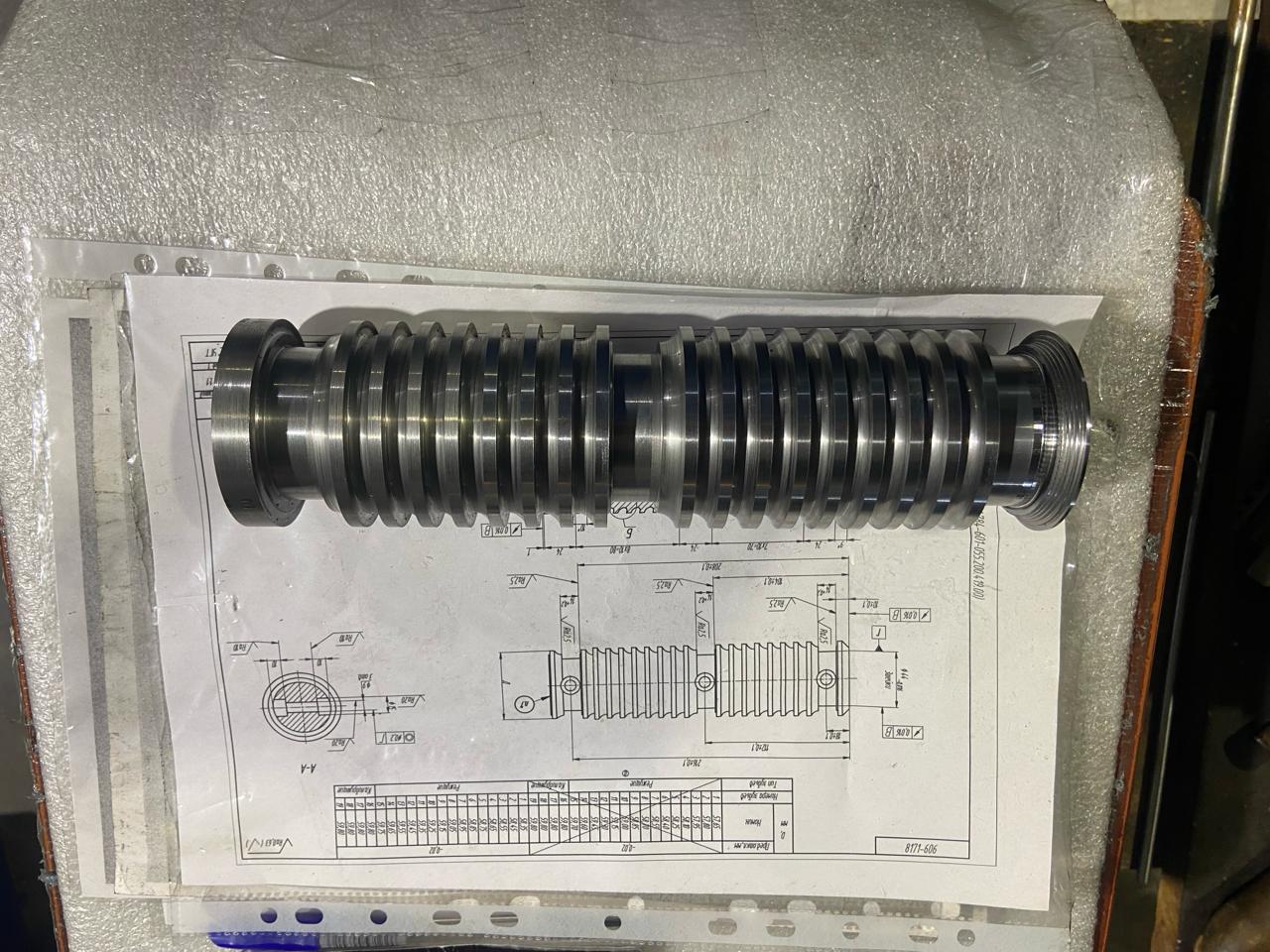

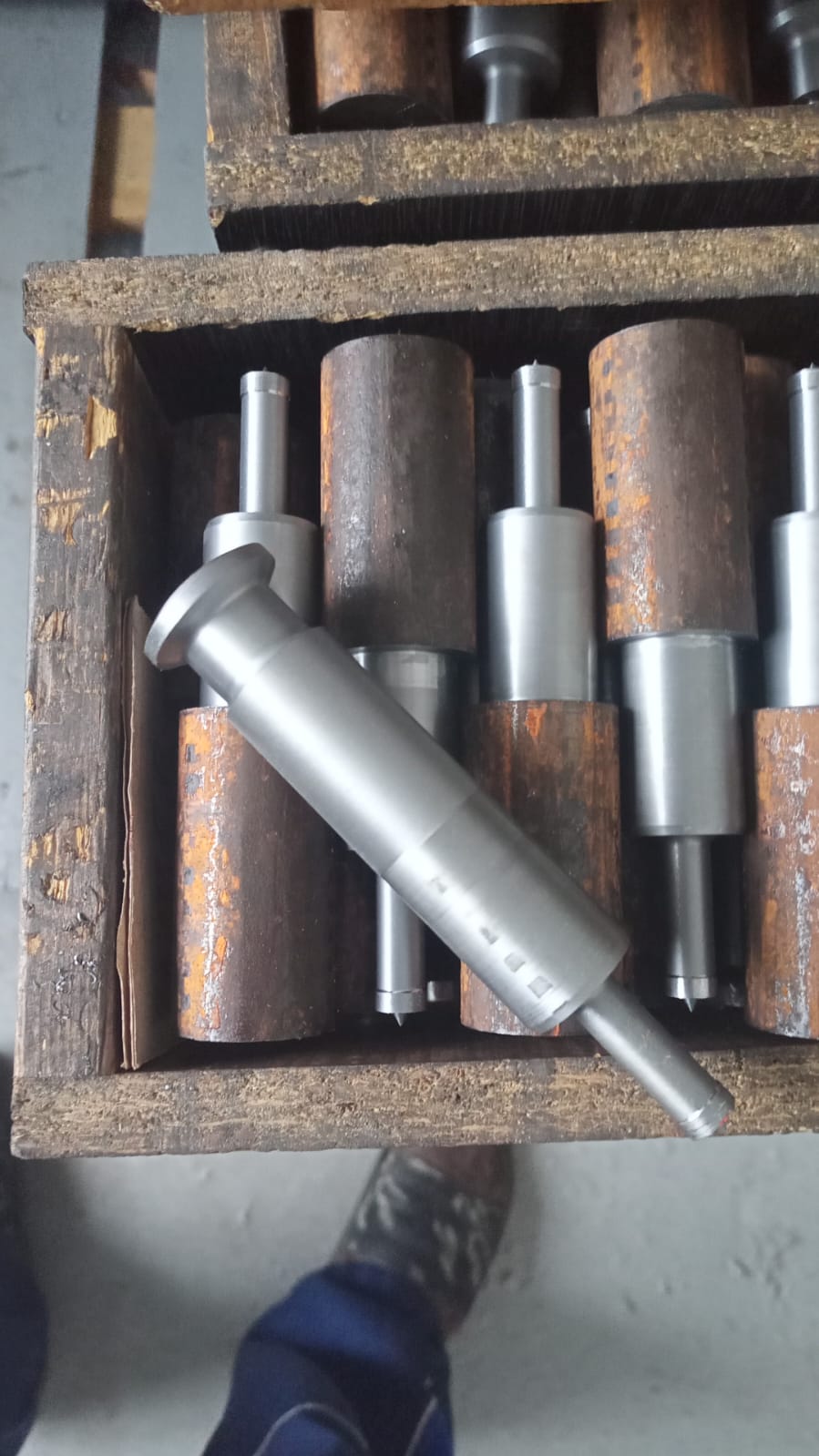

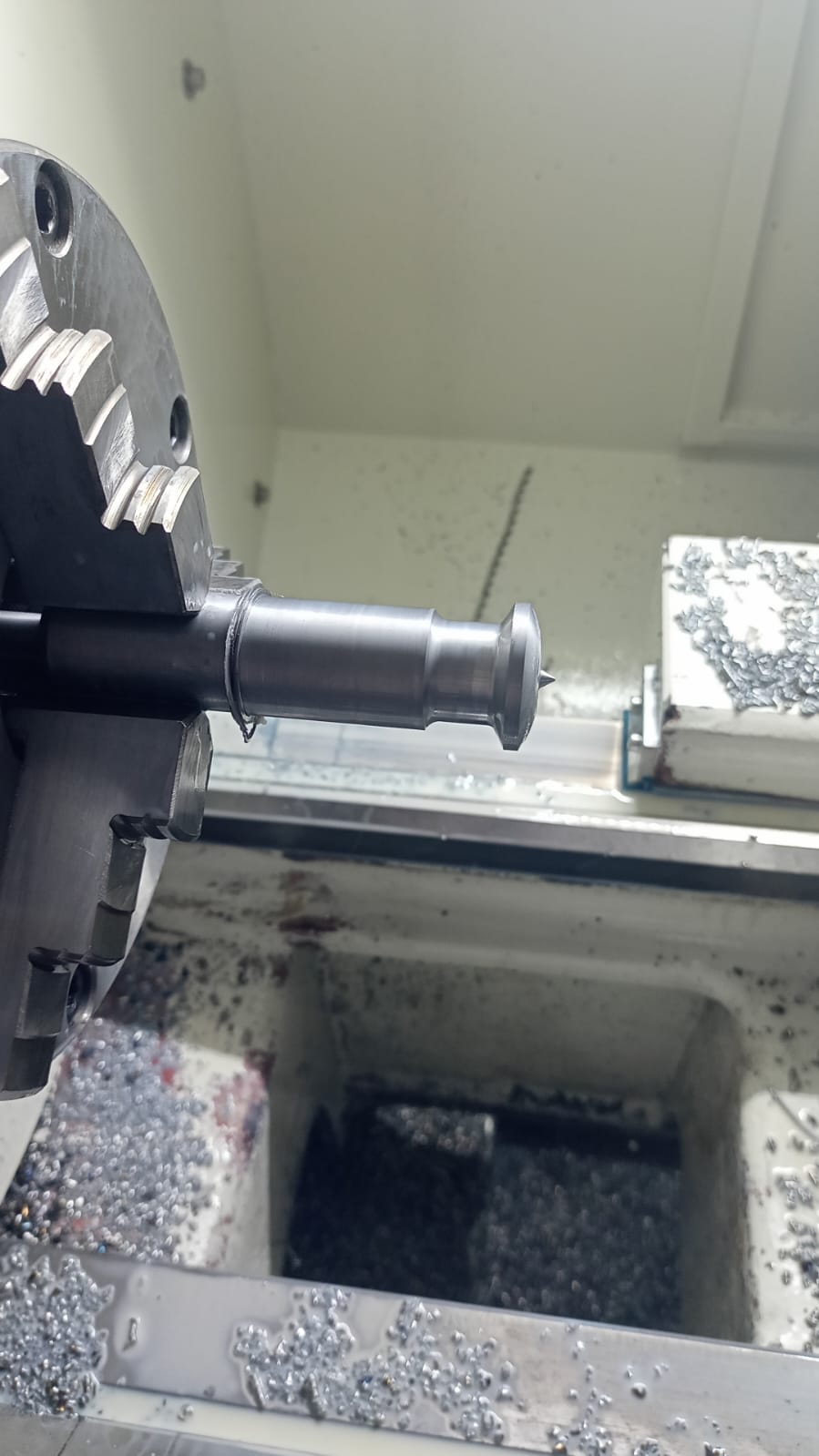

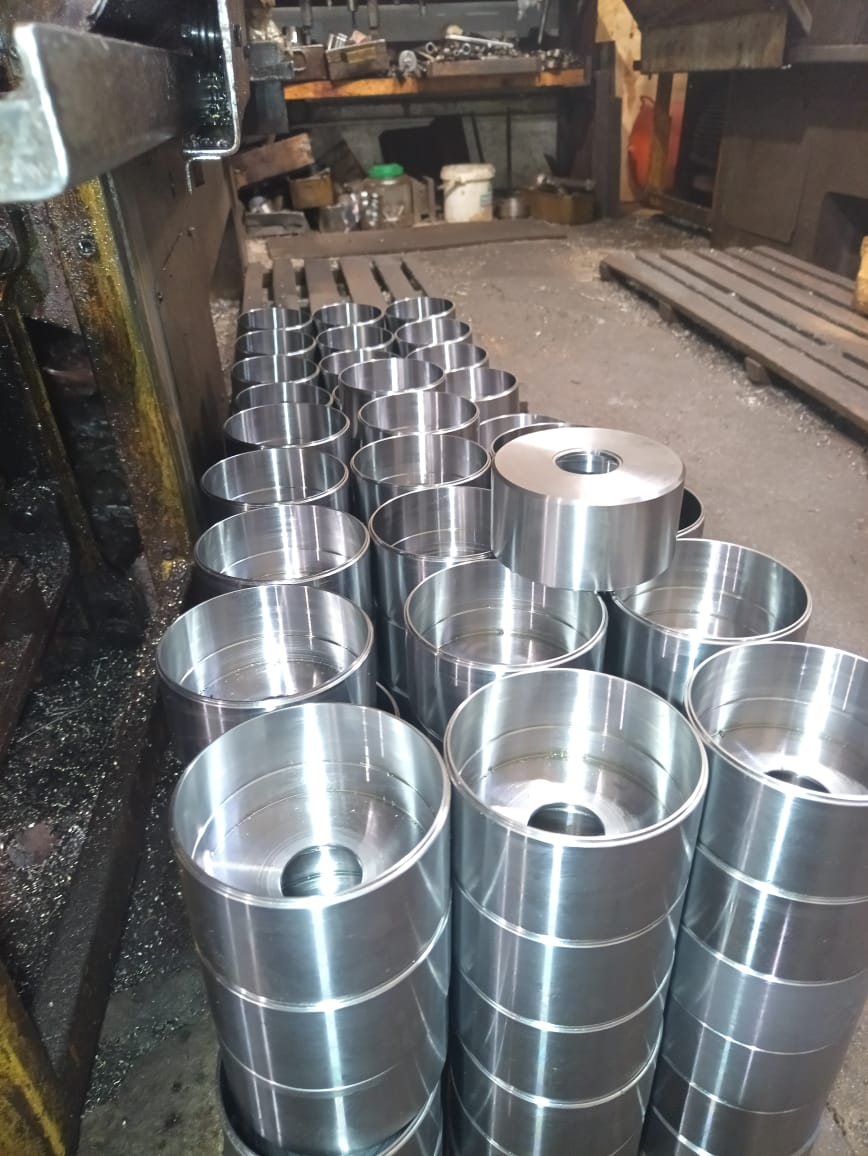

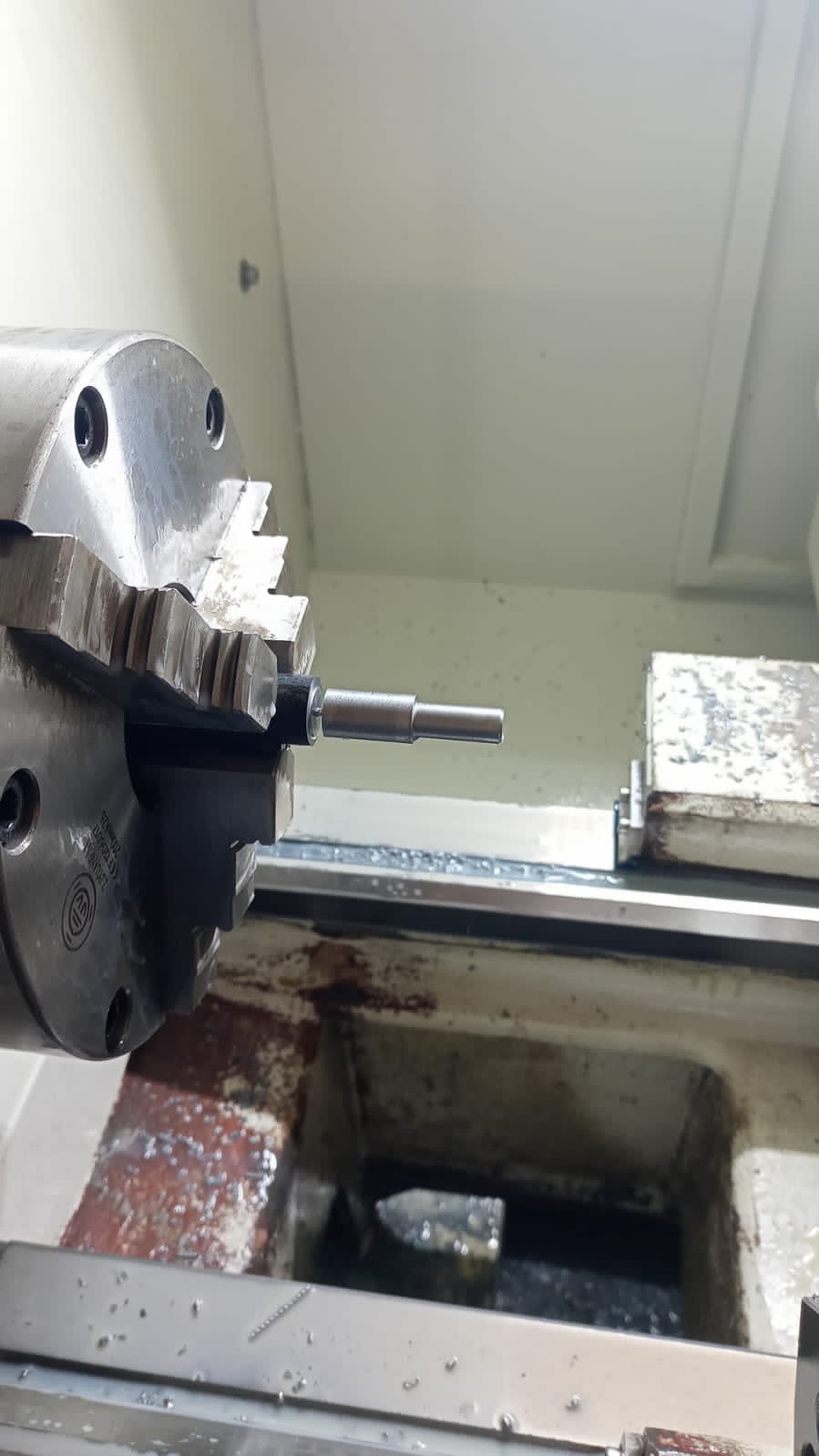

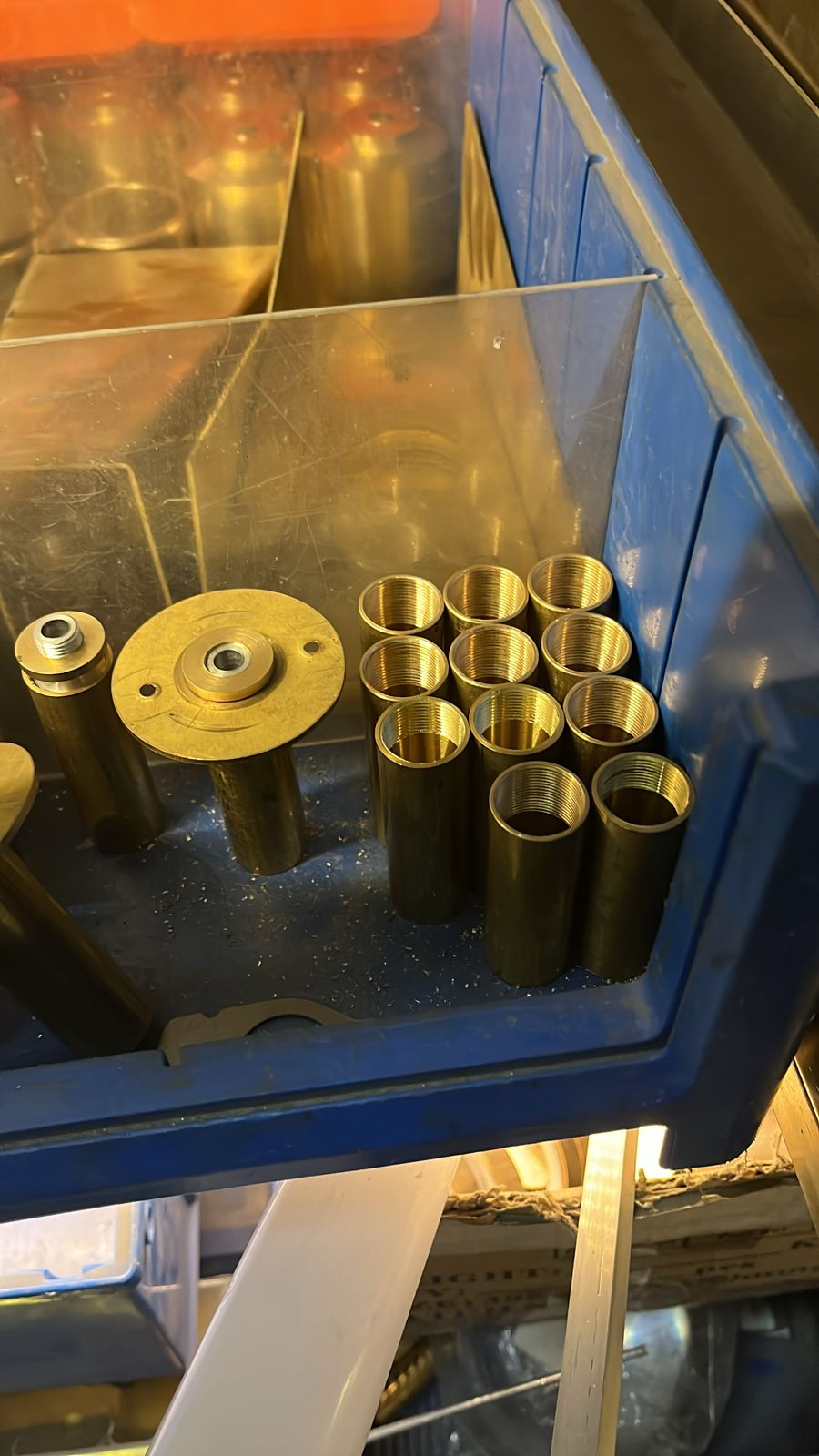

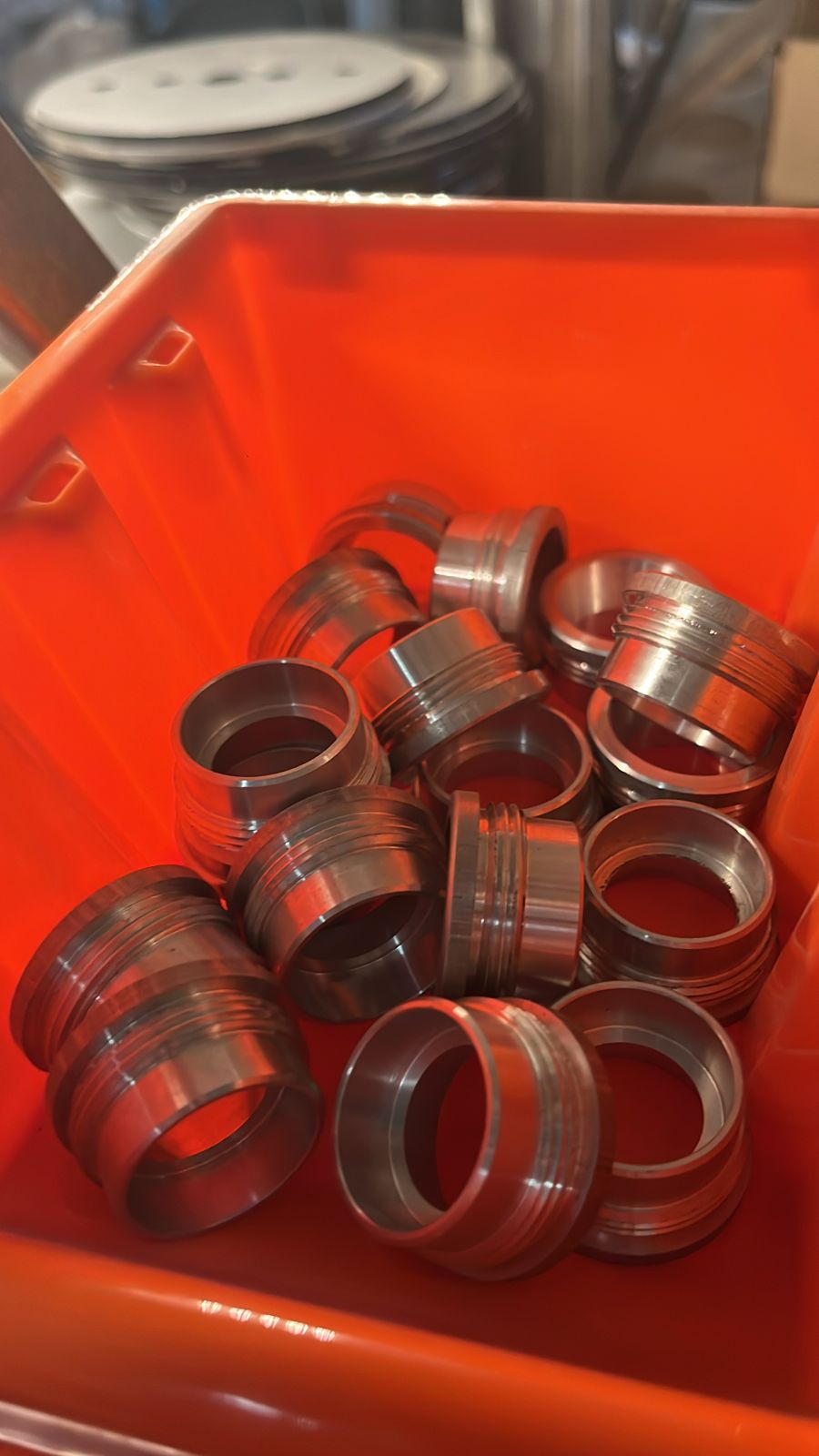

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

 kmt-ke-qz-poluch1.jpg kmt-ke-qz-poluch2.jpg kmt-ke-qz-poluch3.jpg kmt-ke-qz-poluch4.jpg


СХЕМЫ ОБРАБОТКИ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

kmt-ke-qz-konst1.jpg ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА

Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20 - 25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.
УВЕЛИЧЕННОЕ ОТВЕРСТИЕ В ШПИНДЕЛЕ

В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 60 / 82 / 105 мм, соответственно для моделей КЕ 36 / 50 / 80, что значительно расширяет технологические возможности обрабатываемых прутков.
kmt-ke-qz-konst3.jpg НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ

На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48 - 52 HRC.

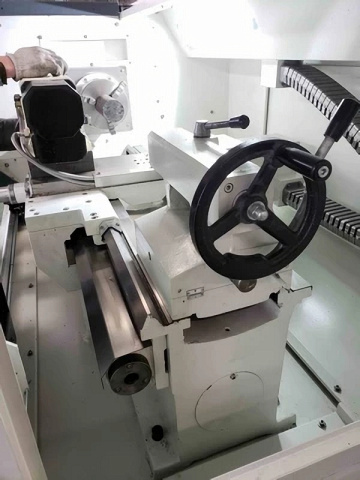

kmt-ke-qz-konst4.jpg РУЧНАЯ ЗАДНЯЯ БАБКА

Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др.

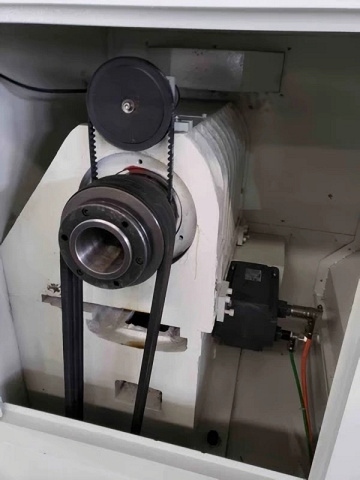

kmt-ke-qz-konst5.jpg ШПИНДЕЛЬНАЯ БАБКА МОДЕЛЕЙ КЕ 36 / 50 / 56

На токарных станках с ЧПУ моделей КЕ 36 / 50 / 56 передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Максимальный крутящий момент достигает – 142 / 257 / 378 Нм соответственно для моделей КЕ 36 / 50 / 56, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 2 - 5 мм на сторону.

Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников (7018AC/P5/DB, 7219AC/P5/DB) что обеспечивает высокую точность и шероховатость обработки.

На станке установлен фотоэлектрический инкодер для обеспечения вращение шпинделя и перемещения ходового винта резцедержателем с заданным шагом обрабатываемой резьбы.

kmt-ke-qz-konst6.jpg ШПИНДЕЛЬНАЯ БАБКА МОДЕЛИ КЕ 80

На токарном станке с ЧПУ модели КЕ 80 установлен двухступенчатый редуктор, который обеспечивает максимальный крутящий момент 980 Нм, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 3 - 6 мм на сторону. Переключение диапазонов осуществляется вручную.

Все шестерни коробки имеют поверхностную закалку ТВЧ 45-54 HRC. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.

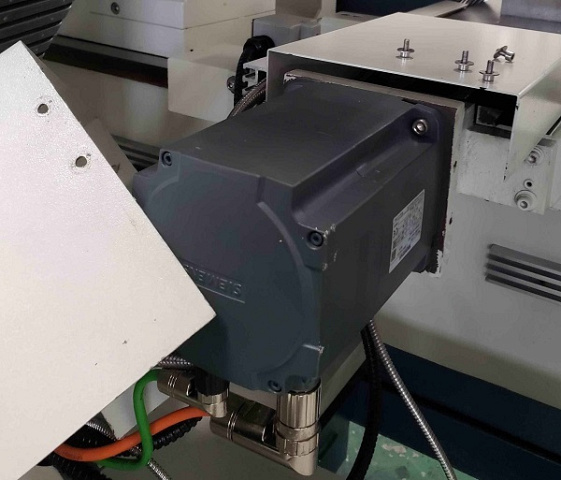

ПРИВОДЫ ПОДАЧ ПО ОСЯМ X / Z

На станке установлены оригинальные приводы подач от производителя Fanuc и Siemens.

• Высокая скорость перемещений по осям X / Z: 4 / 7 м/мин;
• Дискретность перемещений: 0,001 мм;
• Точность перемещений по осям X / Z: 0,010 мм;
• Плавность хода и надежность.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

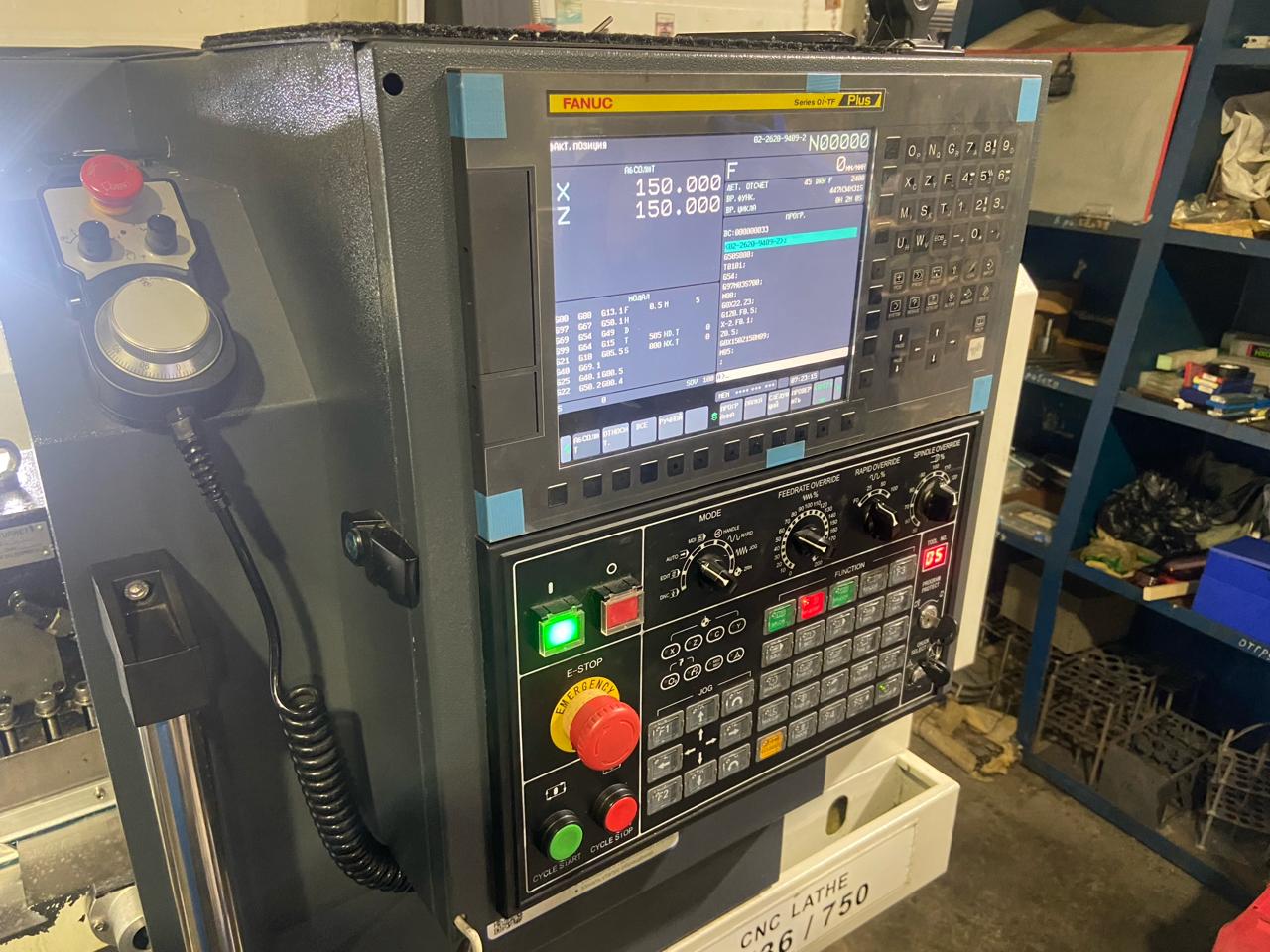

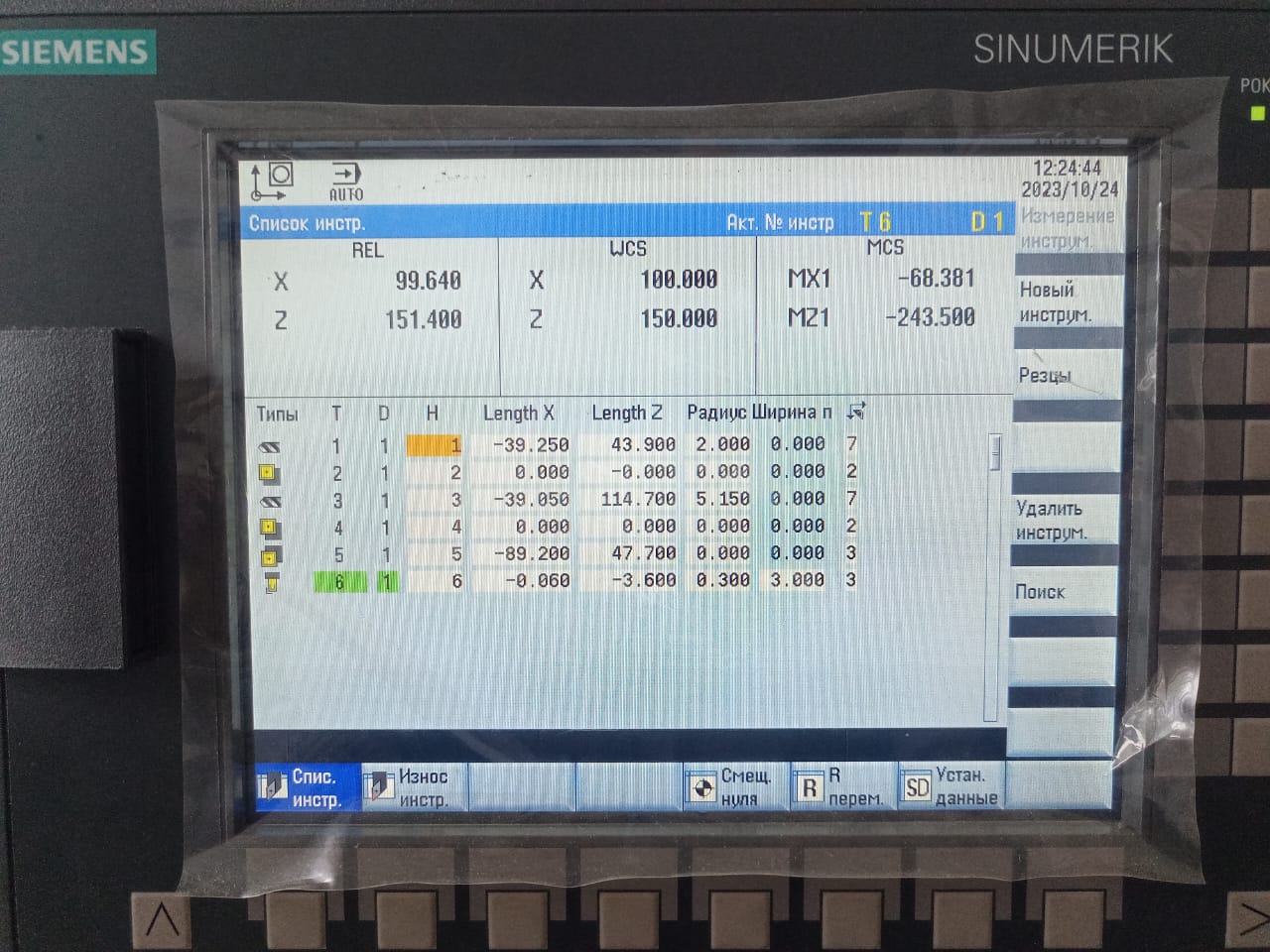

СИСТЕМА ЧПУ SIEMENS SINUMERIK 808D ИЛИ FANUC
3-КУЛАЧКОВЫЙ РУЧНОЙ ПАТРОН
6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА

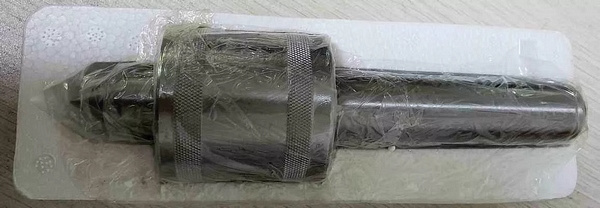

ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР
ПОДВИЖНЫЙ И НЕ ПОДВИЖНЫЙ ЛЮНЕТЫ (ДЛЯ РМЦ 1000/1500/2000)
КОНДИЦИОНЕР ЭЛЕКТРОШКАФА
СЕ СТАНДАРТ ЭЛЕКТРОШКАФА, КОМПОНЕНТЫ SIEMENS
МАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫТИЯ ДВЕРИ
LED ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ
МАХОВИК ПЕРЕМЕЩЕНИЙ ПО ОСЯМ (MPG)
ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
КАБИНЕТНАЯ ЗАЩИТА ЗОНЫ ОБРАБОТКИ
МОЩНОСТЬ ЭЛЕКТРОДВИГАТЕЛЯ ГЛАВНОГО ПРИВОДА 7,5 КВТ / 11 КВТ / 15 КВТ
БЕССТУПЕНЧАТОЕ РЕГУЛИРОВАНИЕ СКОРОСТИ ШПИНДЕЛЯ
КОМПЛЕКТ МЯГКИХ И КАЛЕНЫХ КУЛАЧКОВ
СИСТЕМА ПОДАЧИ СОЖ ЧЕРЕЗ РЕВОЛЬВЕРНУЮ ГОЛОВКУ
НАСОС ПОДАЧИ СОЖ ПОВЫШЕННОГО ДАВЛЕНИЯ
СИСТЕМА ПОДАЧИ СОЖ
КОМПЛЕКТ ВСПОМОГАТЕЛЬНОЙ ОСНАСТКИ ДЛЯ РЕВ. ГОЛОВКИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НА РУССКОМ ЯЗЫКЕ


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

3-КУЛАЧКОВЫЙ ПОЛЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН ПРОИЗВОДСТВА КИТАЙ ИЛИ ТАЙВАНЬ В КОМПЛЕКТЕ С ГИДРОСТАНЦИЕЙ

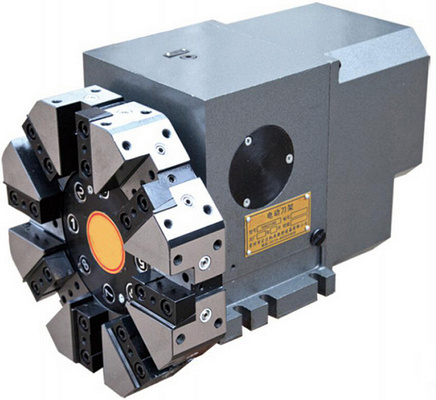

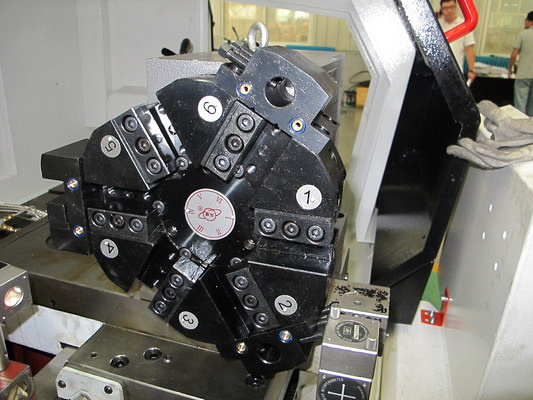

8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
ГИДРАВЛИЧЕСКАЯ ПИНОЛЬ ЗАДНЕЙ БАБКИ
Модель
КЕ36
КЕ50
КЕ56
КЕ80
Расстояние между центрами, мм
750 / 1000 / 1500
1000 / 1500 / 2000
1000 / 1500 / 2000
1500 / 2000 / 3000
Перемещение по оси Z, мм
750 / 1000 / 1500
1000 / 1500 / 2000
1000 / 1500 / 2000
1500 / 2000 / 3000
Конус шпинделя
А2 - 6
A2 - 8
A2 - 8
A2 - 11
Количество инструмента в револьверной головке, шт.
6 (8-опция)
6 (8-опция)
6 (8-опция)
6 (8-опция)
Сечение инструмента, мм х мм
20 х 20
25 х 25
25 х 25
32 х 32
Напряжение сети, В
380 ± 5%
380 ± 5%
380 ± 5%
380 ± 5%
Габаритные размеры:
Длина станка с механическим патроном, мм
2290 / 2540 / 3040
2930 / 3320 / 3780
2930 / 3320 / 3780
3320 / 3900 / 4830
Длина станка с гидравлическим патроном, мм
2750 / 3000 / 3500
3340 / 3730 / 4190
3340 / 3730 / 4190
3800 / 4350 / 5280
Вес, кг
1400 / 1550 / 1750
2750 / 3100 / 3450
2800 / 3150 / 3500
4100 / 4600 / 5400
