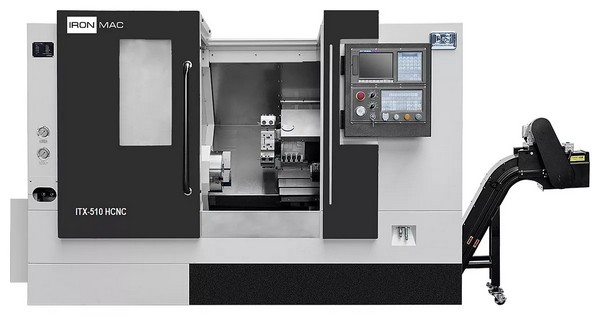

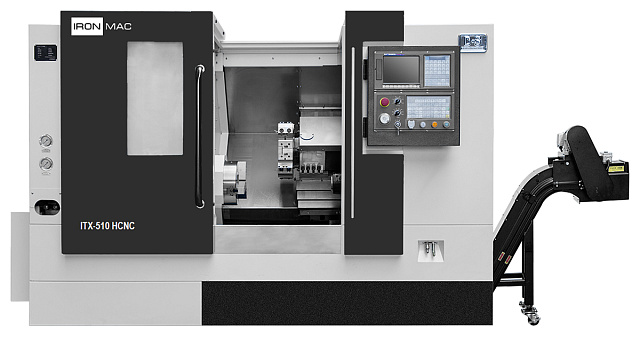

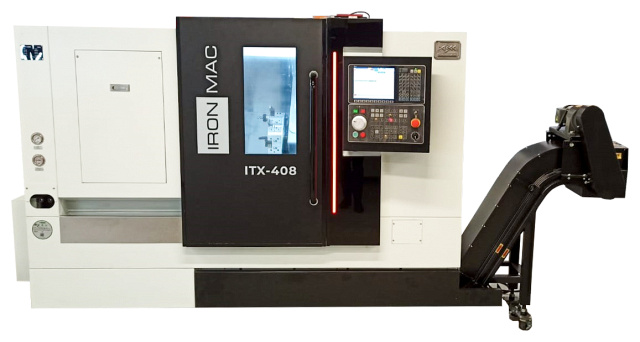

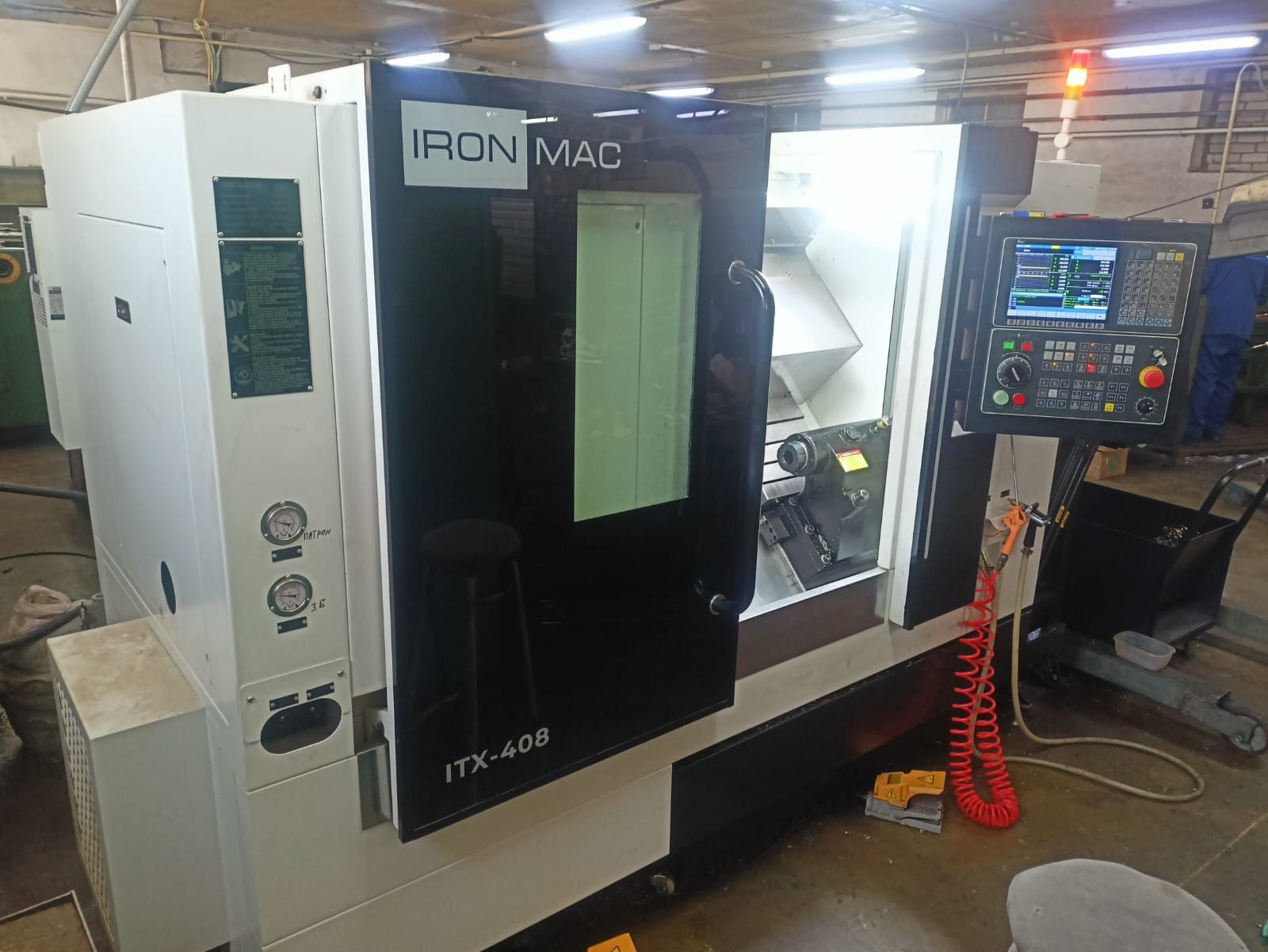

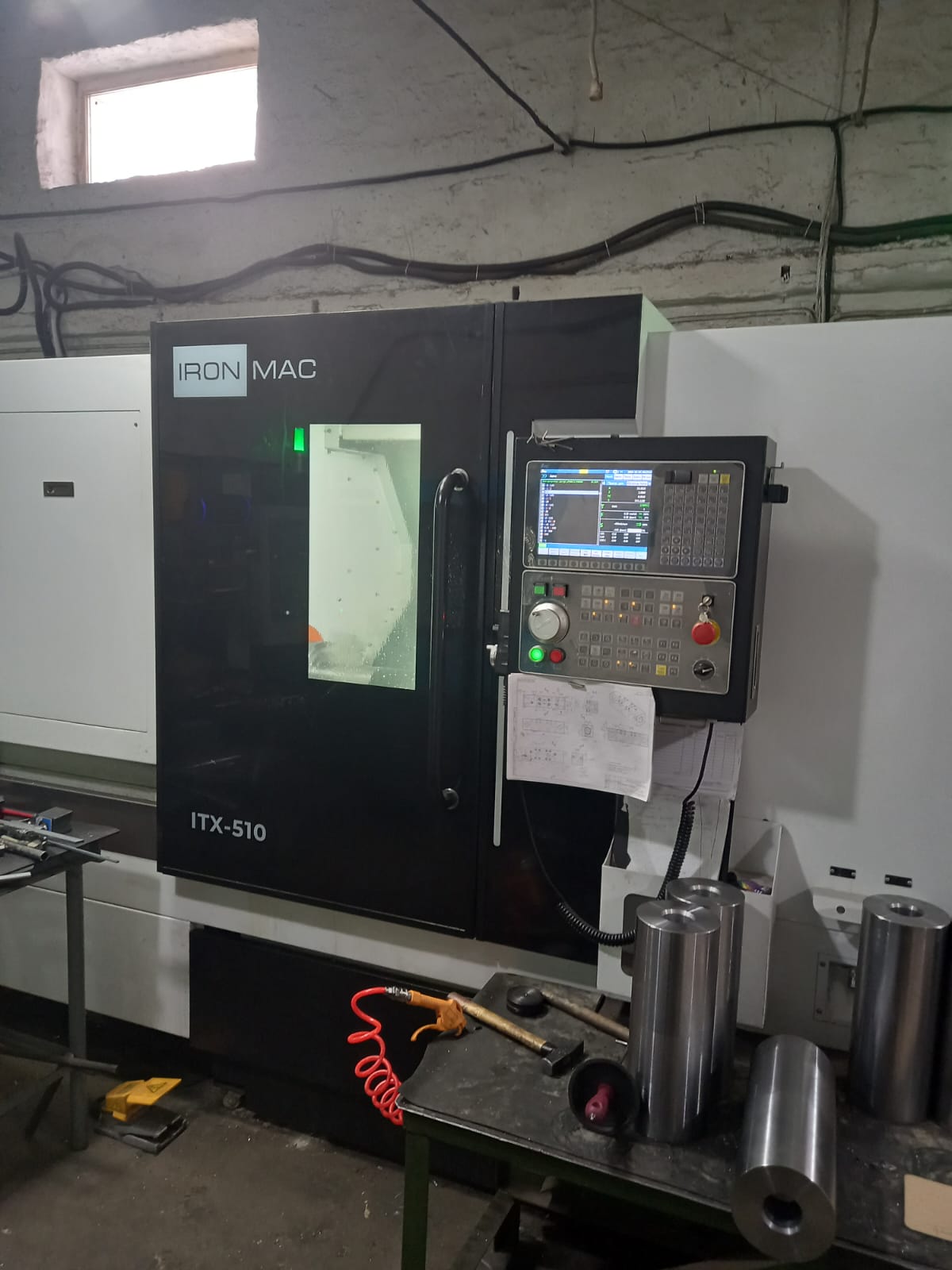

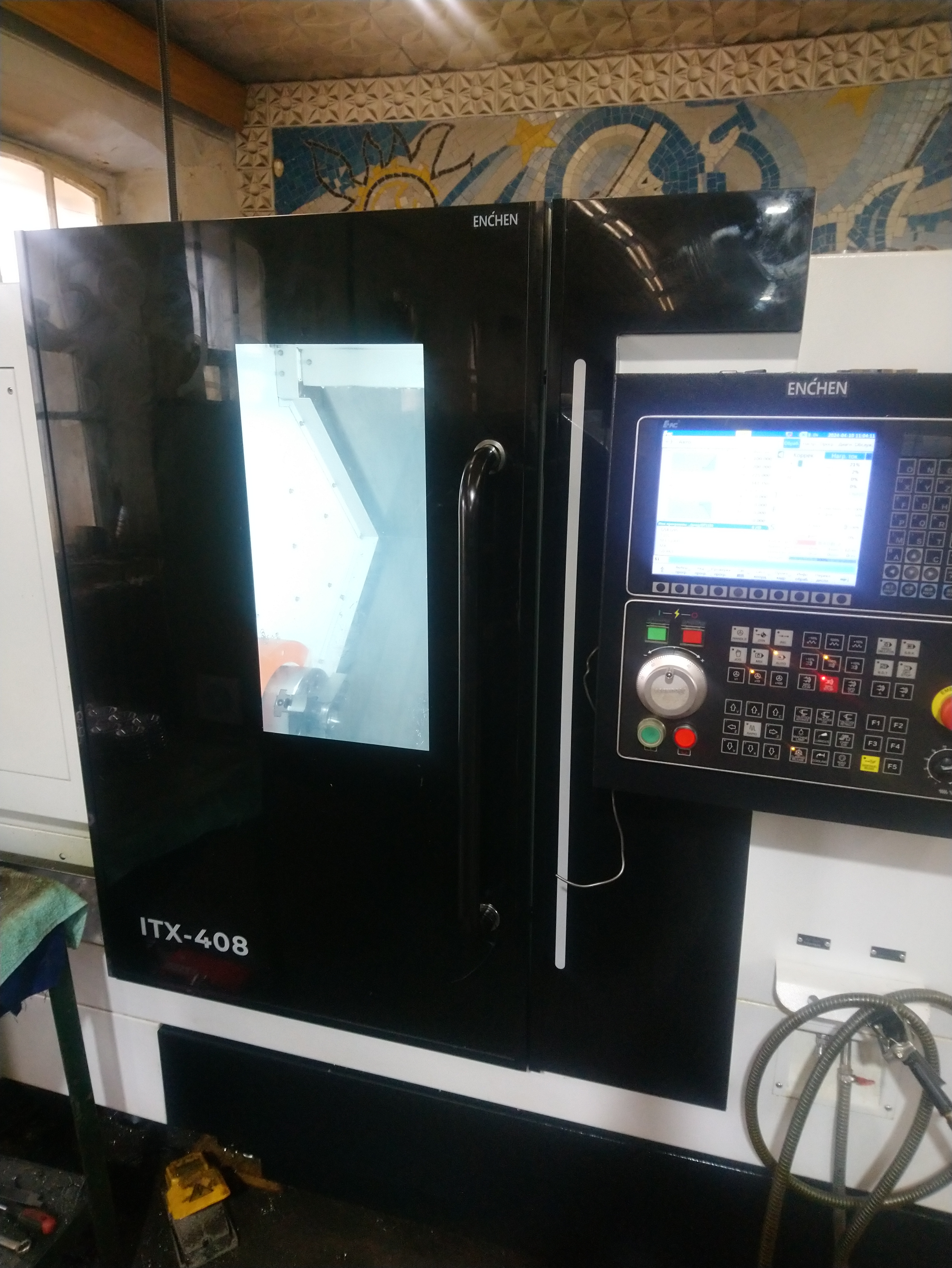

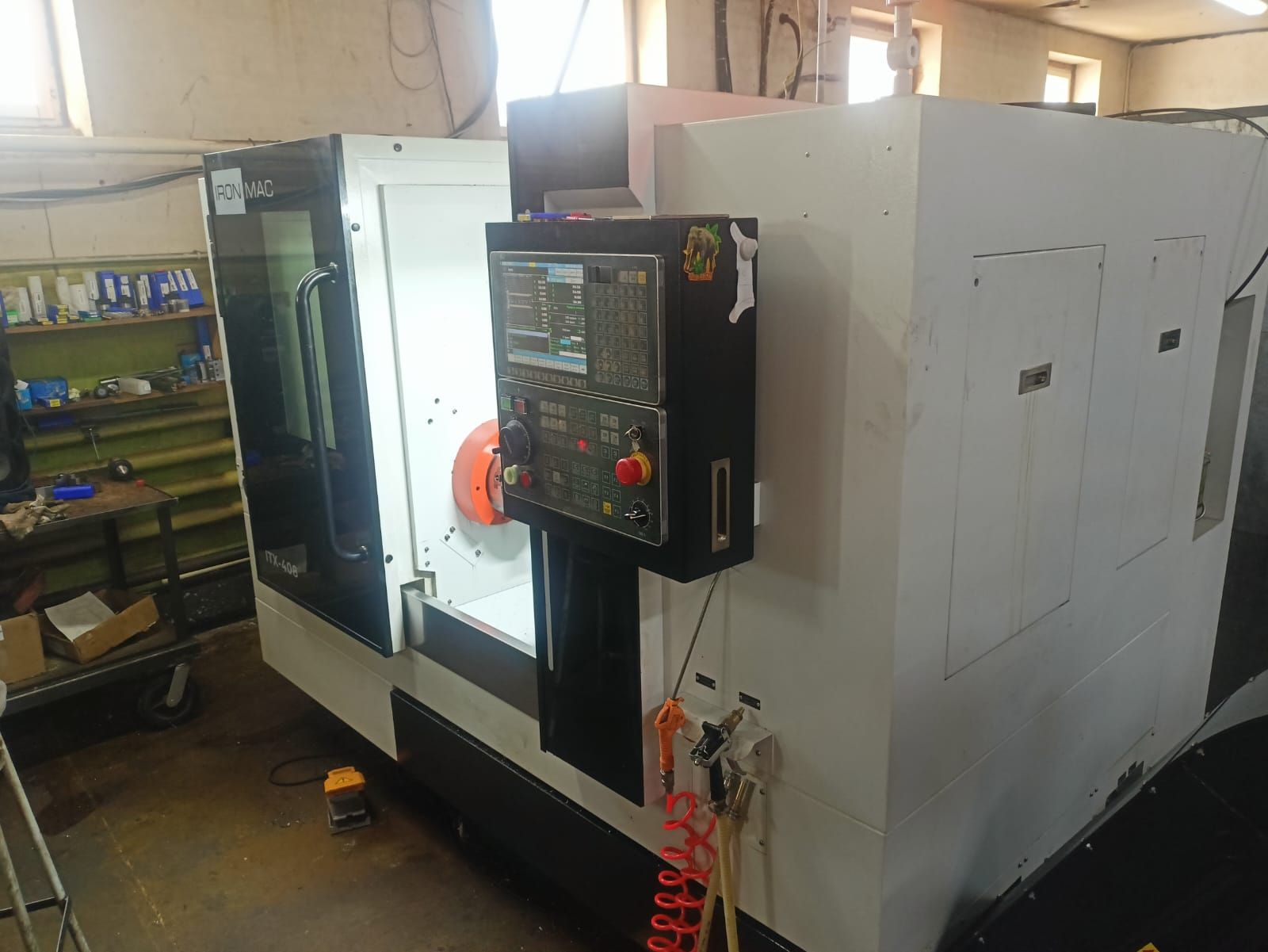

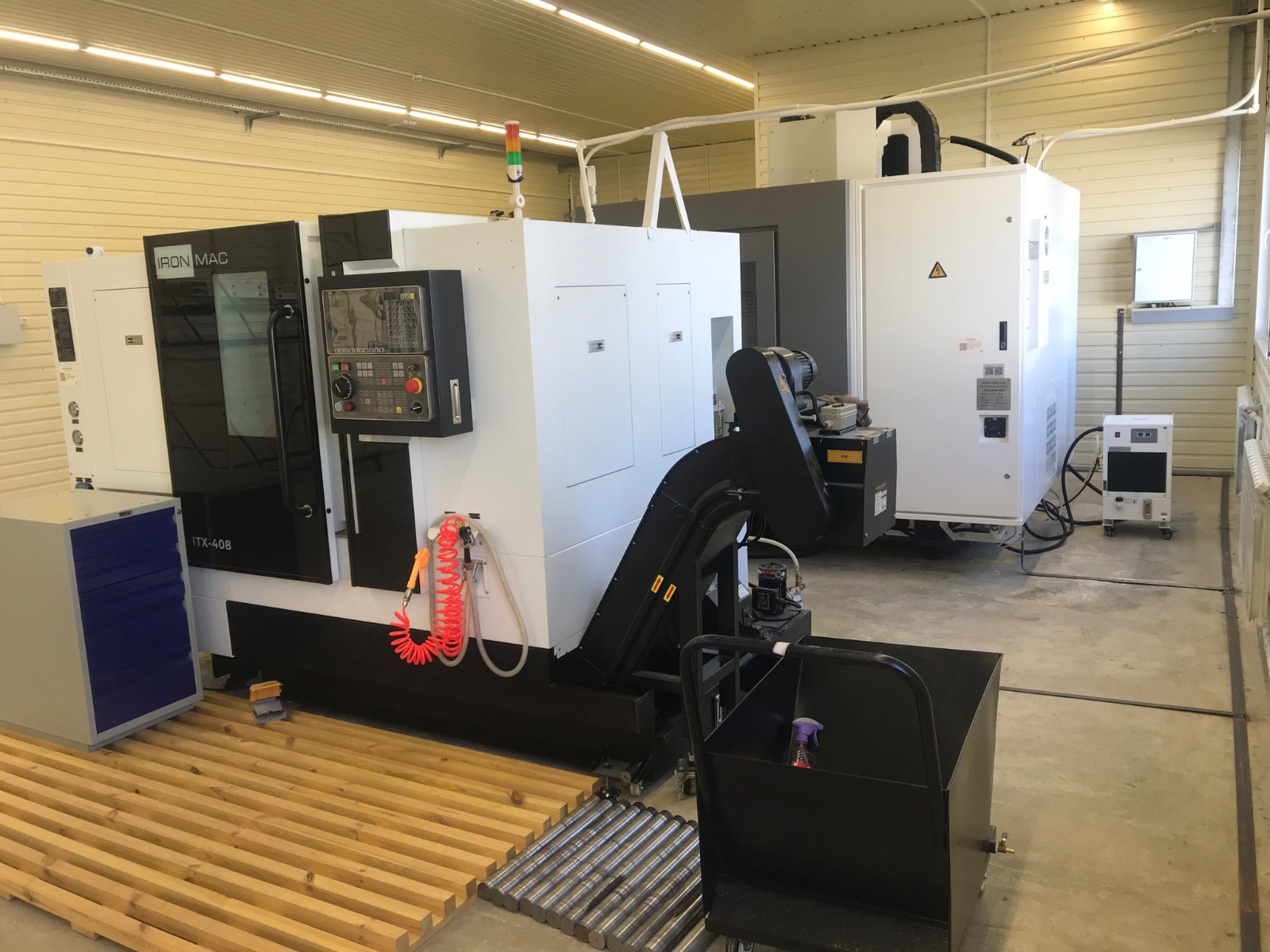

Токарные станки с наклонной станиной с ЧПУ IRONMAC ITX-408 HCNC и ITX-510 HCNC

Код(ы) товара: МС 441504, МС 417084
Поделиться
$ ¥
41 651 $
56 958 $
-27%
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Обучим работать на станке
Доставка:
Ошибка!
...
!
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
ITX-408 HCNC ITX-510 HCNC

Ø обработки: 310; 360 мм

РМЦ: 450; 650 мм

Мощность: 11; 15 / 18,5 кВт

Вес: 3800; 5800 кг

Преимущества
  • Высокоточный шпиндель 3000 об/мин
  • Наклонная станина 45˚ с рёбрами жёсткости
  • Роликовые линейные направляющими качения, фирмы HIWIN (Тайвань)
  • Система ЧПУ HNC808DiT
Назначение

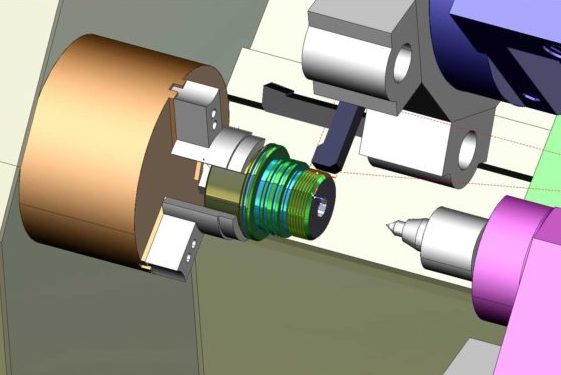

Токарные станки с наклонной станиной серии ITX-408 / 510 HCNC предназначены для комплексной обработки* сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения.


* Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

На токарном станке ITX-408 / 510 HCNC возможно выполнение таких операций как:

  • Обработка наружных, внутренних цилиндрических и конических поверхностей;
  • Сверление, зенкерование, развёртывание отверстий;
  • Вытачивание на поверхности канавок разной конфигурации;
  • Нарезание наружной и внутренней резьбы.
Область применения

Токарные станки с наклонной станиной серии ITX-408 / 510 HCNC применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов.

Машиностроение

Авиационная промышленность

Автомобильная промышленность

Двигателестроение

Конструктивные особенности

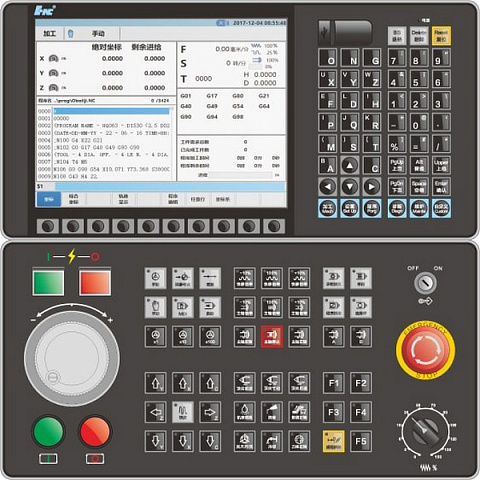

В базовой комплектации устанавливается система ЧПУ HNC808DiT:

  • LCD монитор 10,4 дюймов;
  • +2-3 оси управления (память 8G);
  • Внешний модуль ПЛК и ввода-вывода;
  • Поддержка высокоточного кодирования;
  • Поддержка полностью замкнутого контура управления;
  • 8000 об/мин высокоскоростное жесткое нарезание резьбы;
  • Поддержка протокола шины NCUC, M3, Ethercat.

Цельнолитая наклонная станина из серого чугуна высокого качества марки Meehanite. Наклон станины в 45° обеспечивает оптимальное распределение нагрузки, прочную поддержку револьверной головки в процессе резания. Поглощает вибрации при силовом точении стальных деталей в закалённом состоянии с твердостью до 45 HRC.

Максимально быстро отводит стружку из зоны резания. Гарантия высокой стабильности, высокой жесткости и стабильность качества массового продукта в процессе работы.

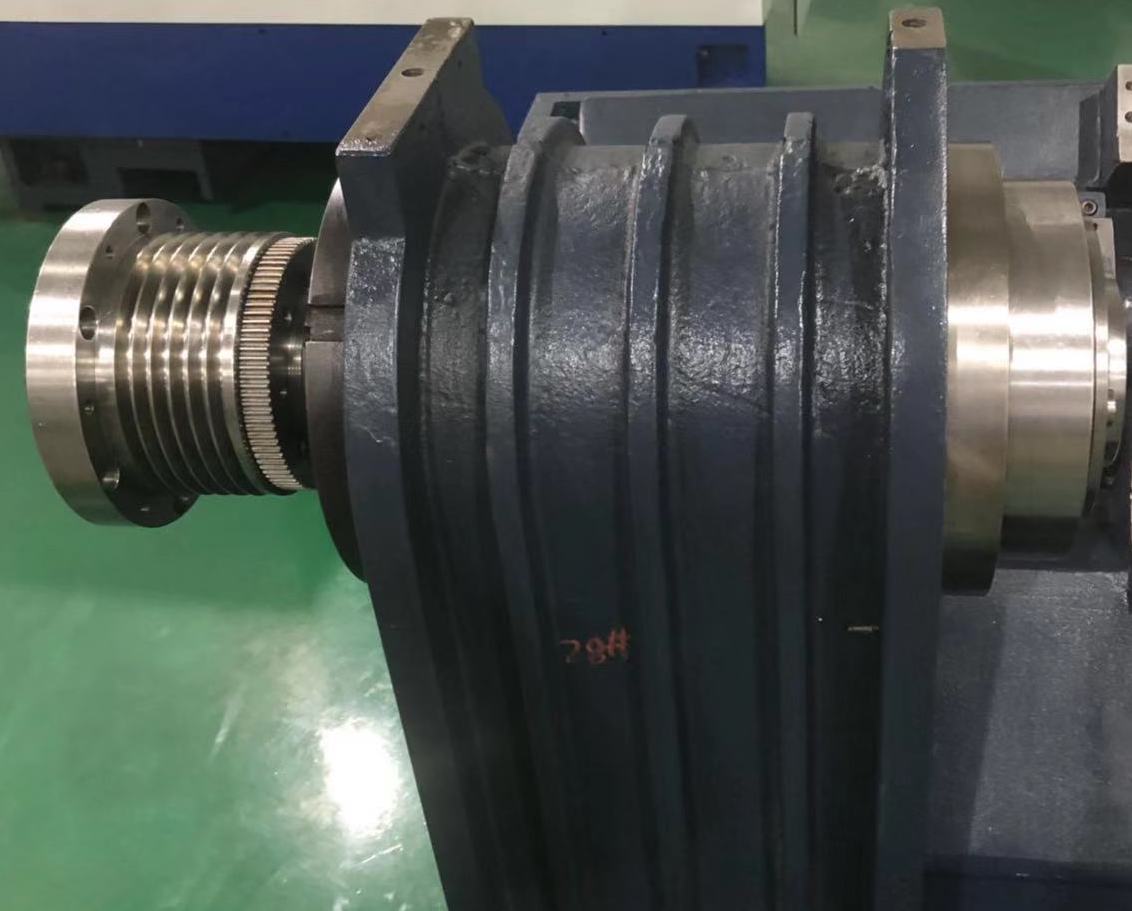

На станке установлен высокоточный, жесткий шпиндель с усилением путём комбинирования подшипников. В шпинделе установлены как роликовые радиальные так и шариковые упорные подшипники для достижения максимальной жёсткости при высоких нагрузках без потери.

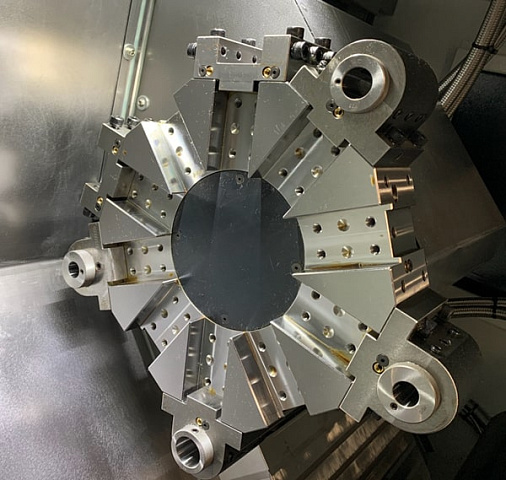

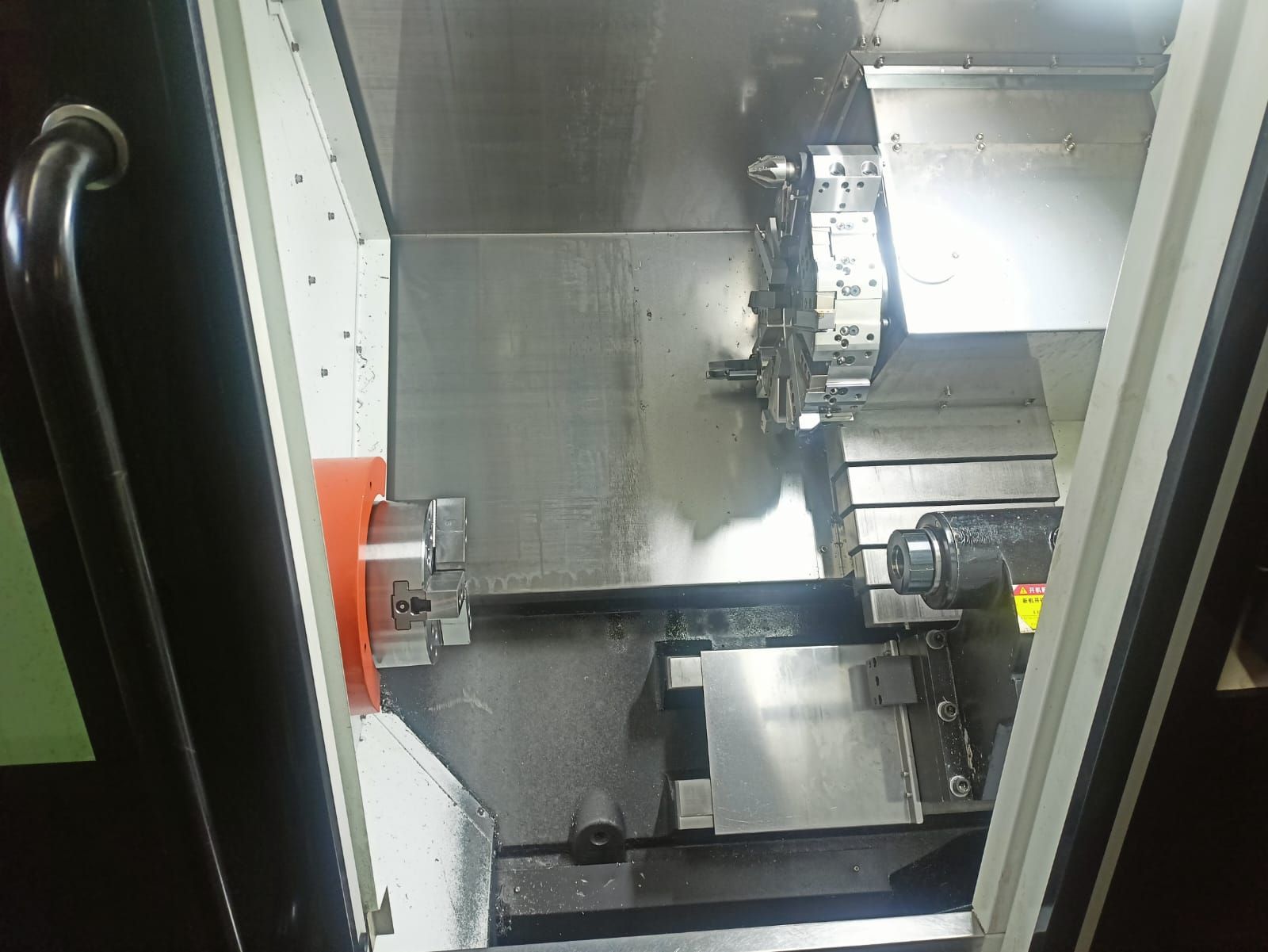

Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 / 12 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент.

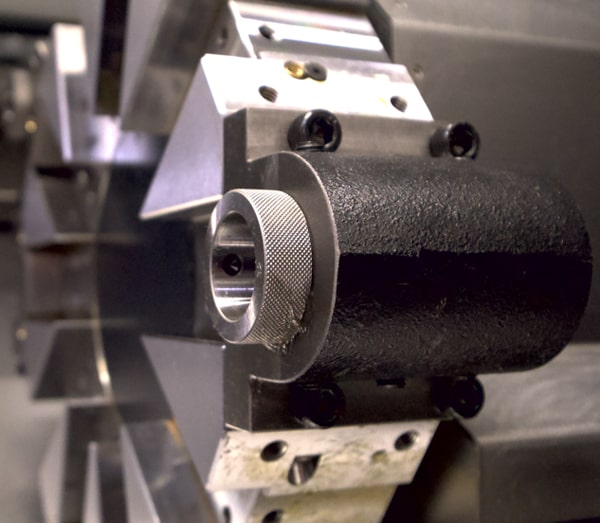

Револьверная голова комплектуется OD-инструментальными блоками для наружного точения, ID-под расточной инструмент с круглым сечением и блоком для U-образного сверла с внутренним подводом СОЖ, непосредственно через инструмент. Инструментальные блоки служат для фиксации режущего инструмента разного профиля и назначения. В блоках предусмотрена подача СОЖ.

Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения серии RG фирмы HIWIN (Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью.

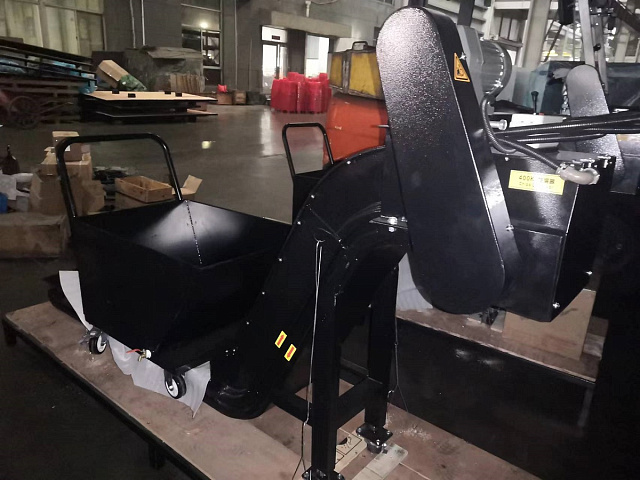

В стандартной комплектации встроен конвейер ленточного типа известного производителя DS (Китай). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.

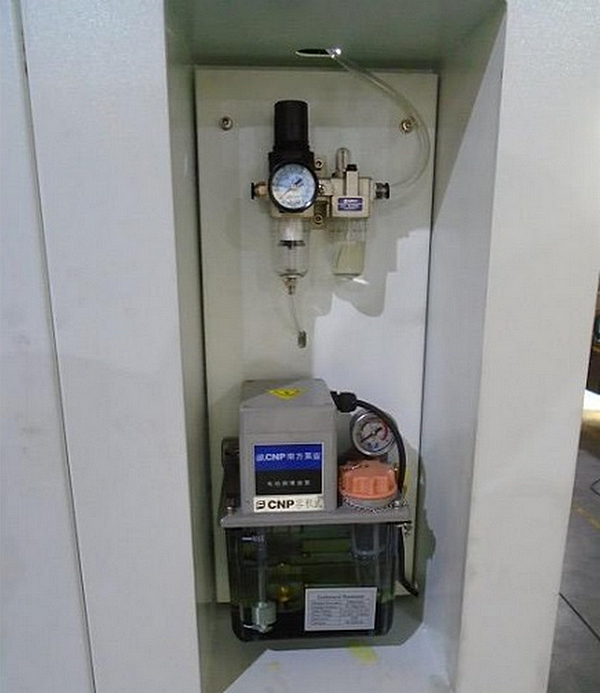

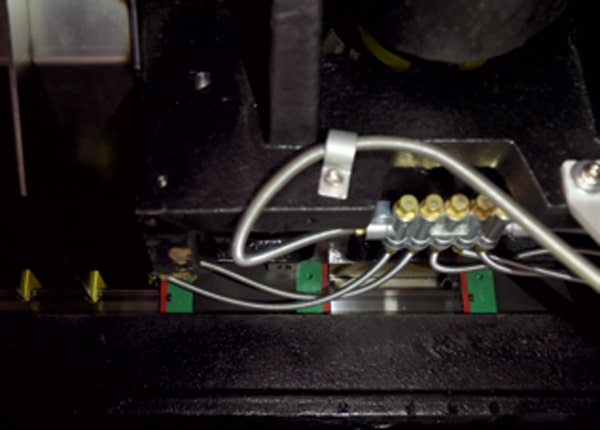

Автоматическая система смазки фирмы CNP (Китай) обеспечивает централизованную своевременную смазку по основным движущимся элементам - ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре.

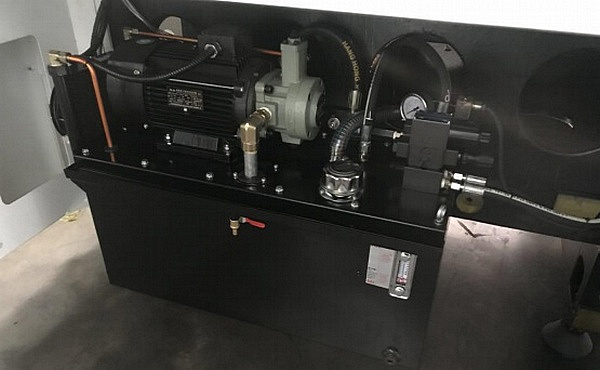

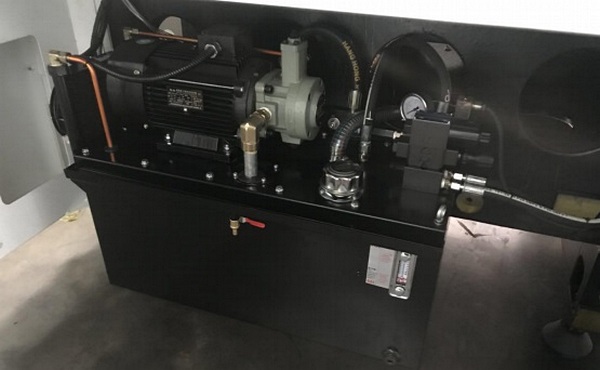

В станке вмонтирована компактная гидравлическая станция. Используются для работы гидроприводов зажима токарного патрона, револьверной головы и задней бабки. Рабочее давление в системе 2 - 3 МПа. Регулировка давления осуществляется в ручном режиме. Это позволяет своевременно корректировать возможные скачки давления.

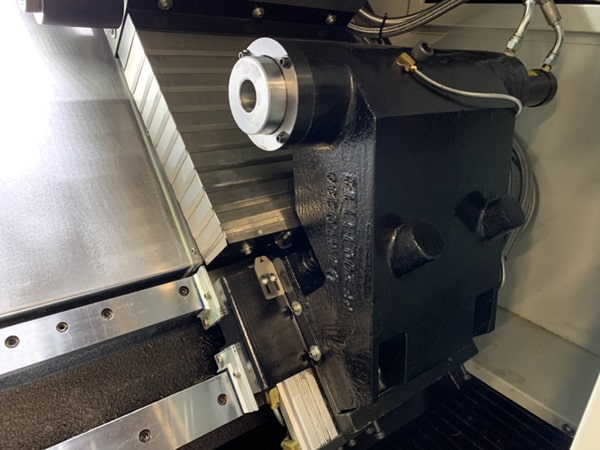

Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения прямоугольного сечения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания.

Задняя бабка приводится в движение с помощью каретки револьверной головки.

Комплектация
Стандартная
Защита направляющих по осям X / Z и ШВП
Рабочее освещение
Педаль управления гидравлическим патроном
Регулировочные болты и опоры
Инструмент для обслуживания станка
Руководство по эксплуатации (русский язык)

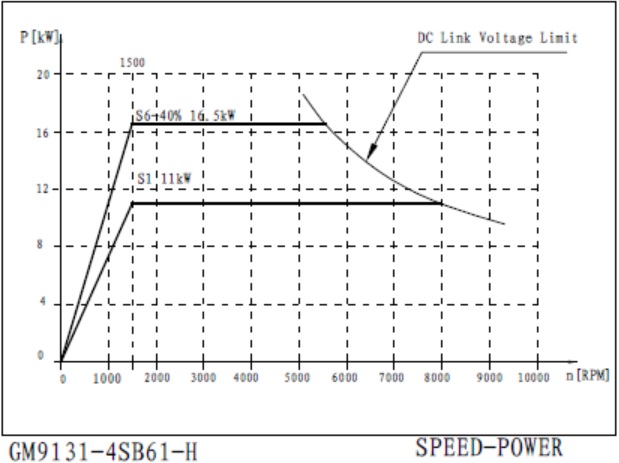

Диаграмма мощности двигателя шпинделя

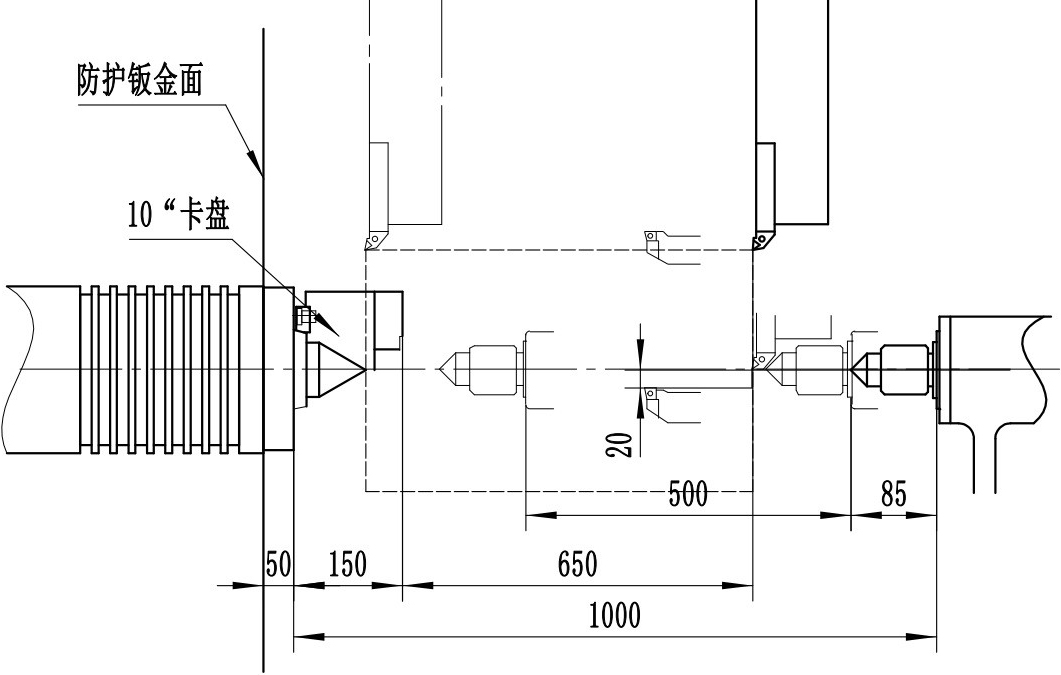

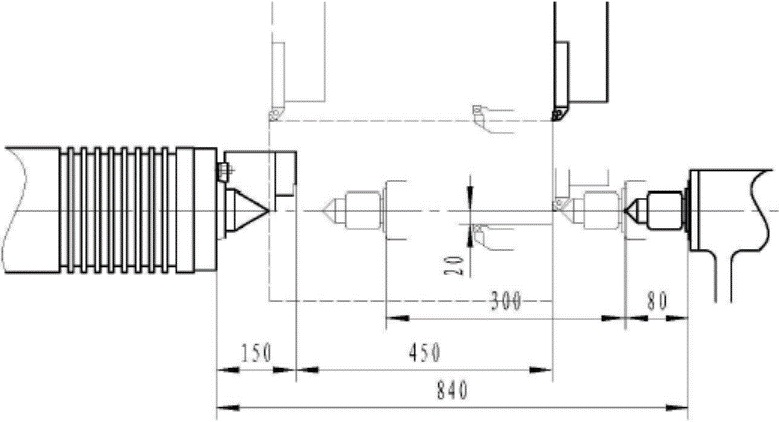

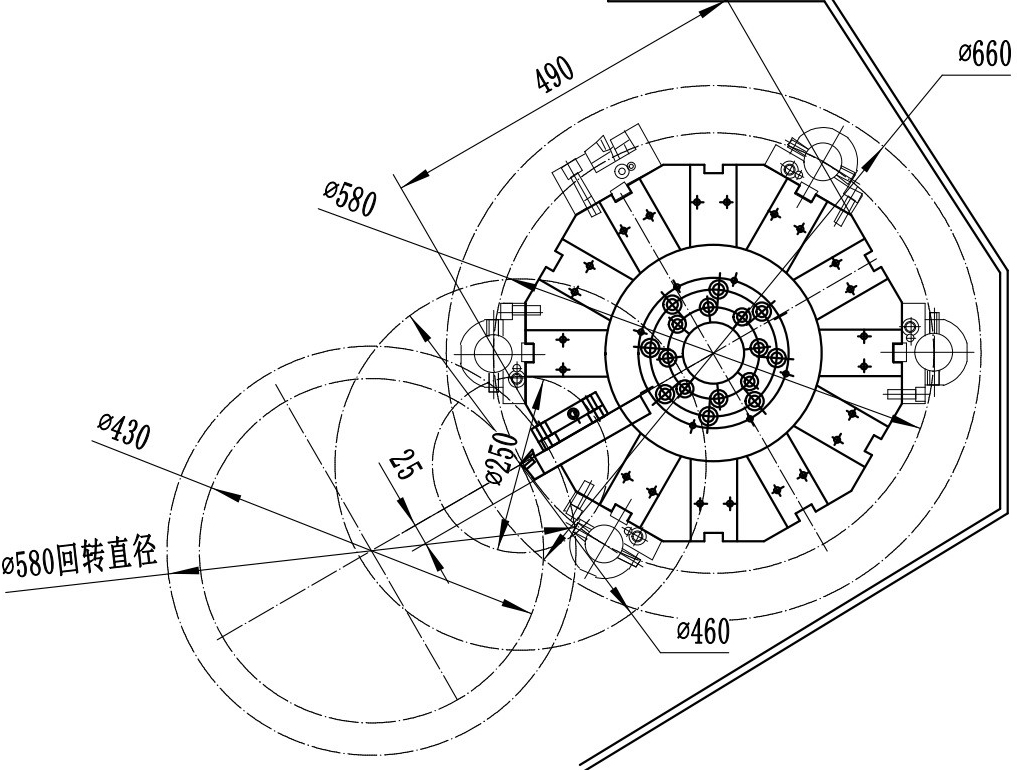

Габариты рабочей зоны станка ITX-408 HCNC

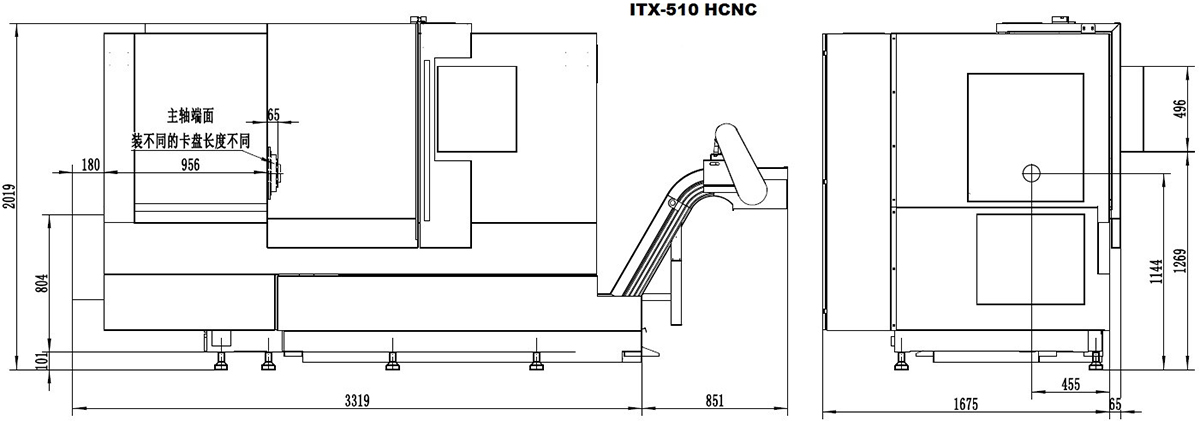

Габариты рабочей зоны станка ITX-510 HCNC
