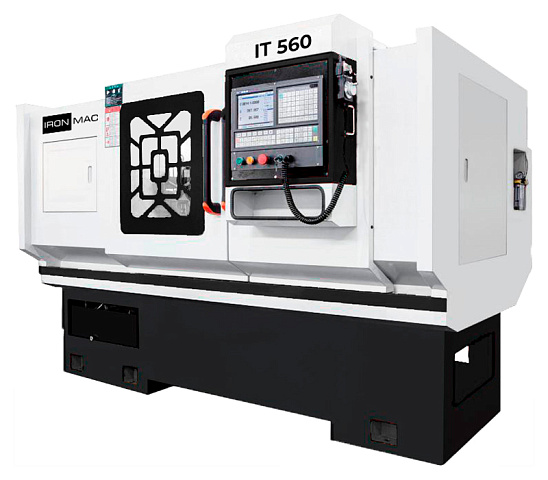

Токарный станок с ЧПУ IRONMAC IT-560

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
IT-560

Ø обработки: 560 мм

РМЦ: 850 мм

Мощность: 7,5 кВт

Вес: 3000 кг

Преимущества
  • Цельнолитая чугунная станина усилена ребрами жесткости
  • Направляющие шириной 450 мм позволяет эффективно оказывать сопротивление на кручение во время резки
  • Закаленные отшлифованные V-образные направляющие со специальным покрытием Turcite-B для перемещения без износа и трения
  • 8-позиционная револьверная головка обеспечивает высокую точность позиционирования и жесткость обработки
  • Система ЧПУ HCNC 808D
Назначение

Токарные станки с ЧПУ IRONMAC IT-560 предназначены для высокоскоростной и точной обработки деталей типа тел вращения (валов, дисков, втулок).

Оборудование позволяет выполнять основные операции механической обработки:

  • точение наружных поверхностей;
  • расточка отверстий, внутренних криволинейных поверхностей конической формы;
  • обработка наружной и внутренней резьбы;
  • обработка дуг;
  • разворачивание отверстий.

Серия IRONMAC IT-560 подходит для скоростной обработки* черных и цветных металлов.


* Благодаря высокой температуре в зоне обработки обрабатываемый материал становится более мягким и податливым, его сопротивление уменьшается. Металл режется легче, поэтому скорость процесса увеличивается, так как режущий инструмент станка может двигаться намного быстрее.

В новой усовершенствованной серии токарных станков с ЧПУ IT 560 полностью оптимизирована конструкция и дизайн.

Область применения

Станки используются в сферах:

  • автомобилестроения;
  • приборостроения;
  • производство деталей электроники;
  • аэрокосмической промышленности;

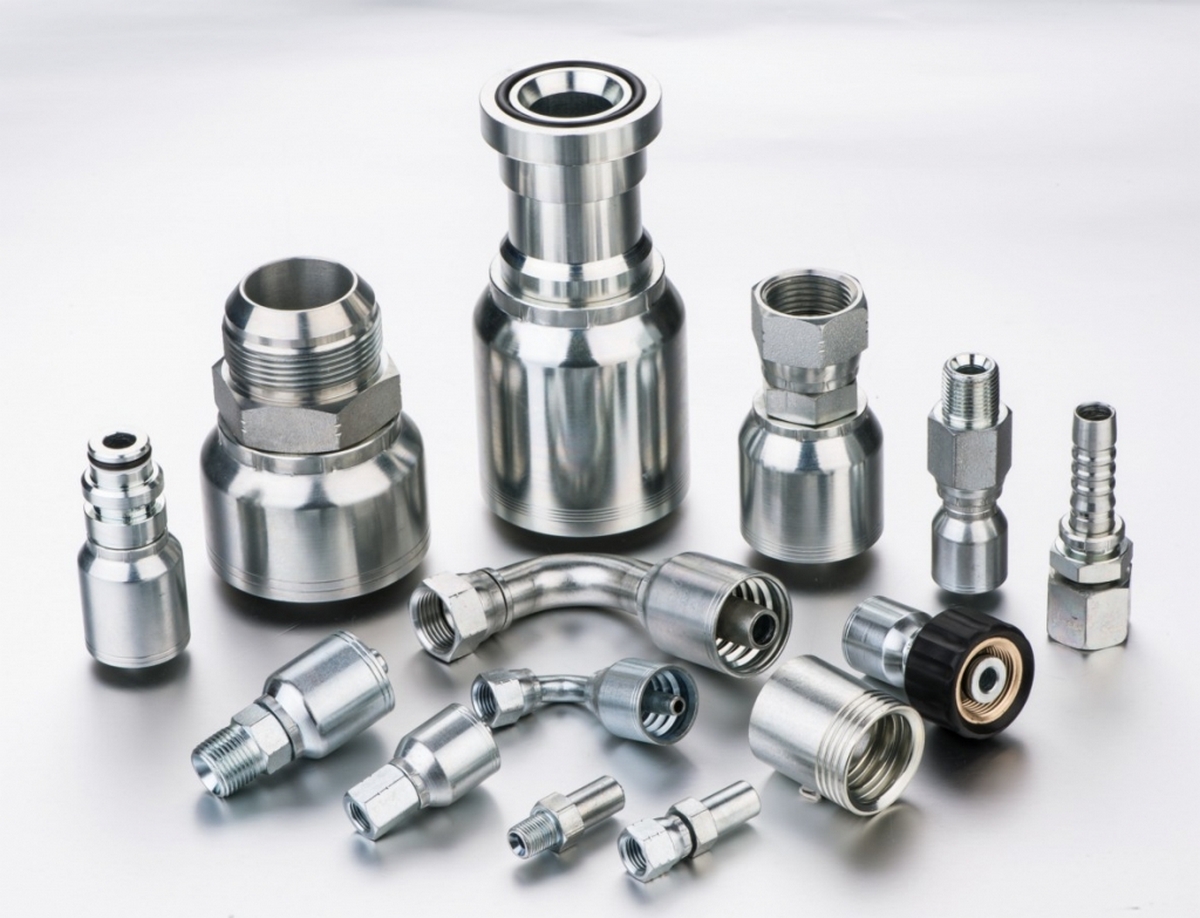

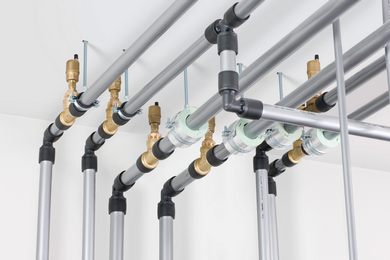

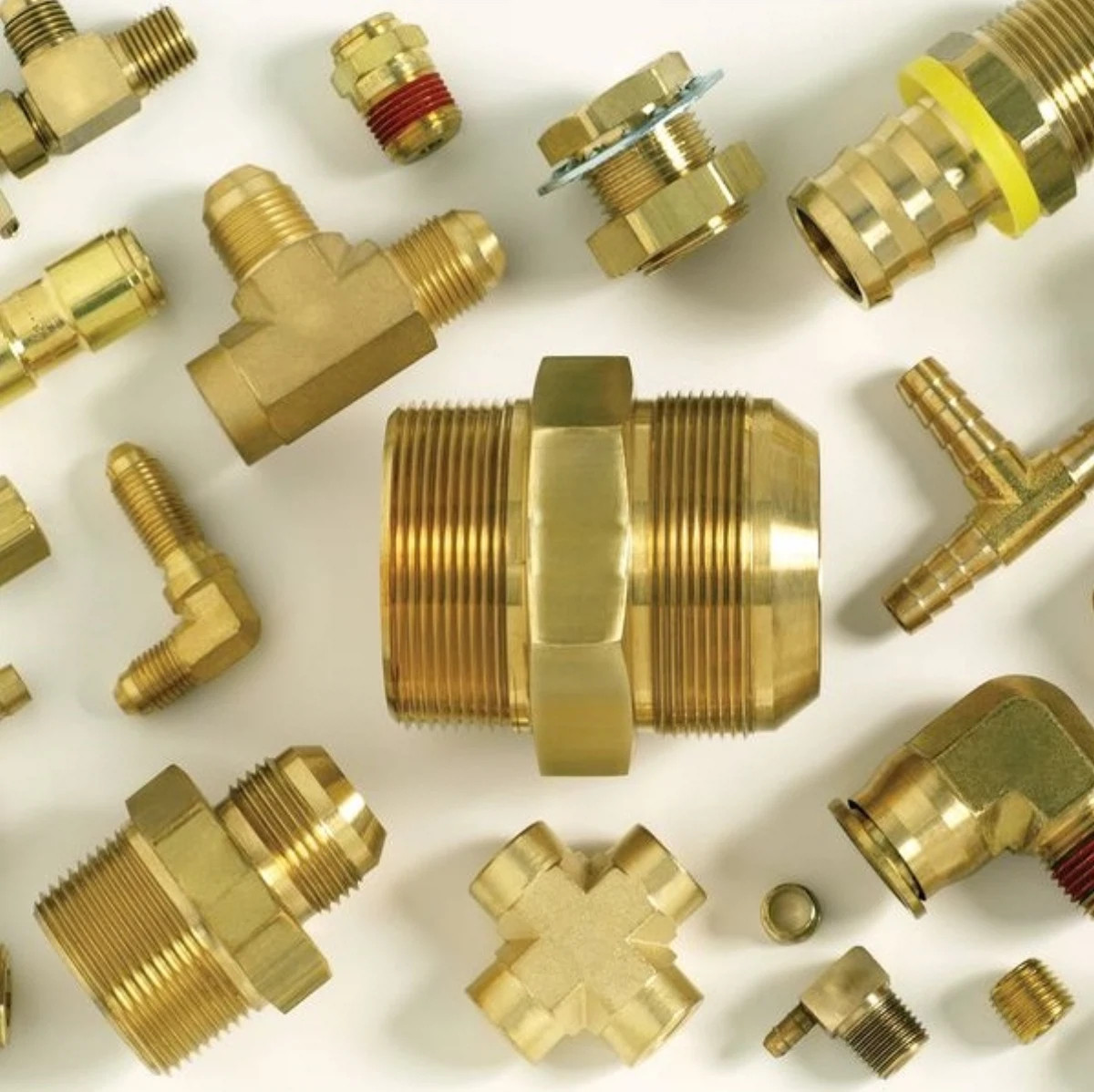

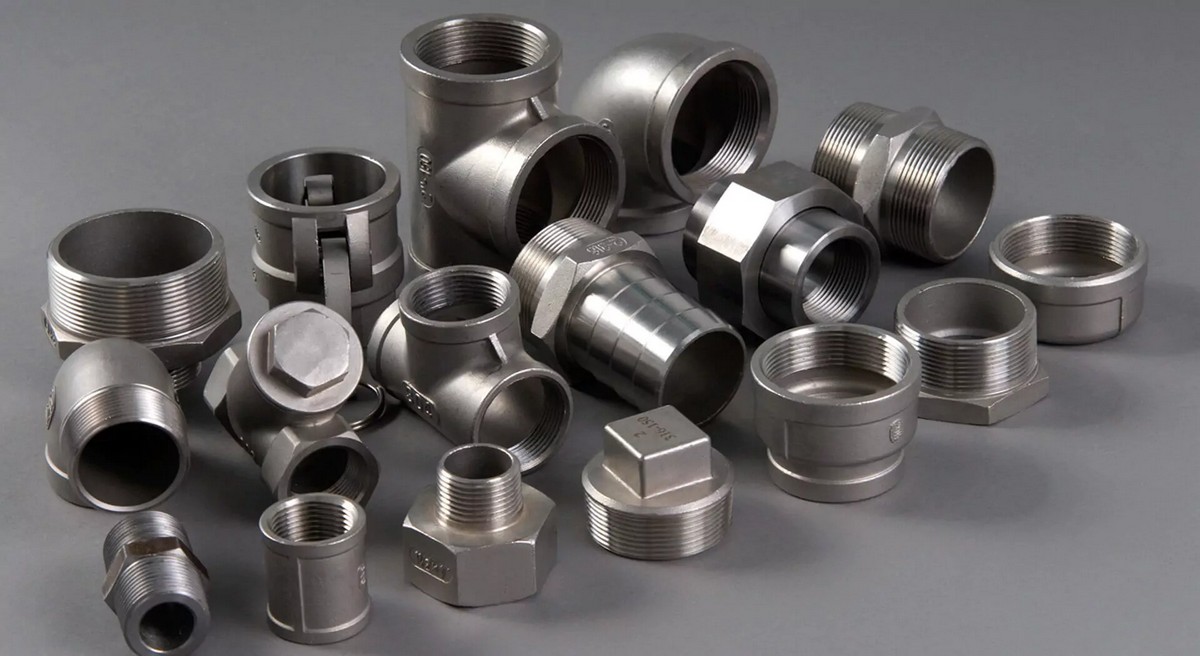

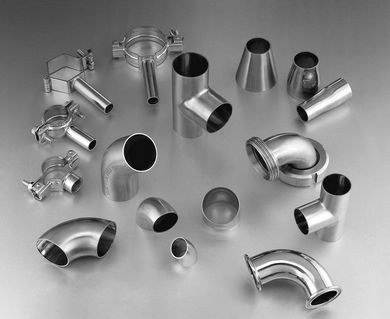

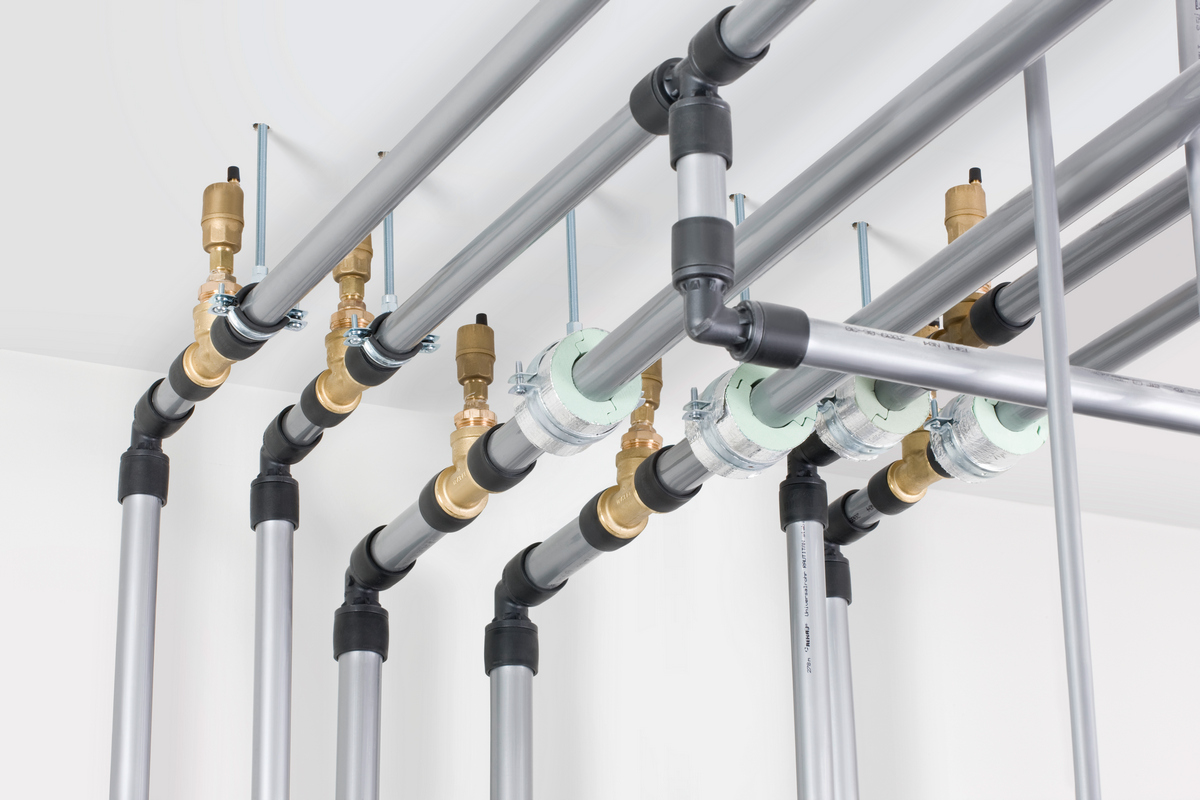

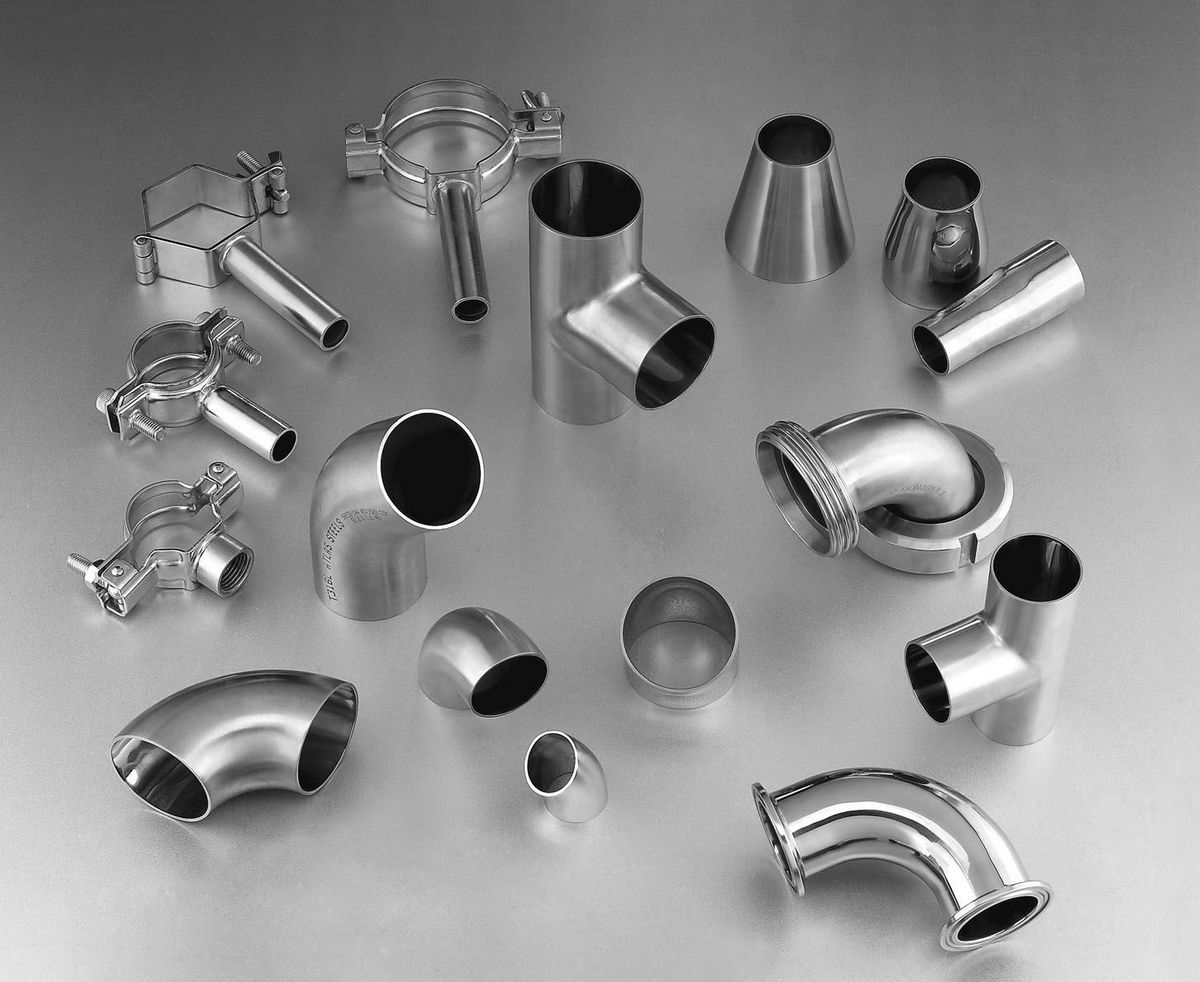

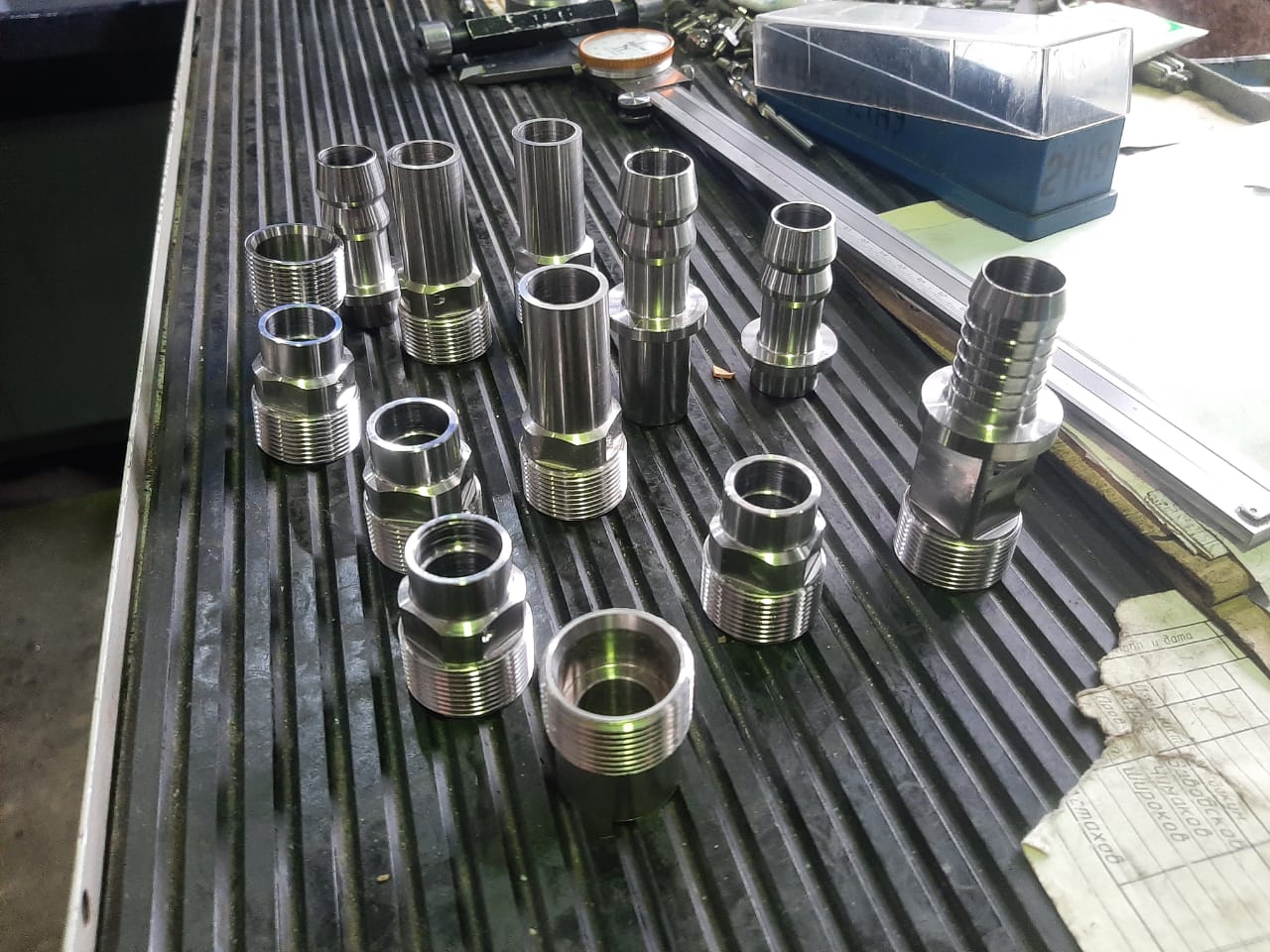

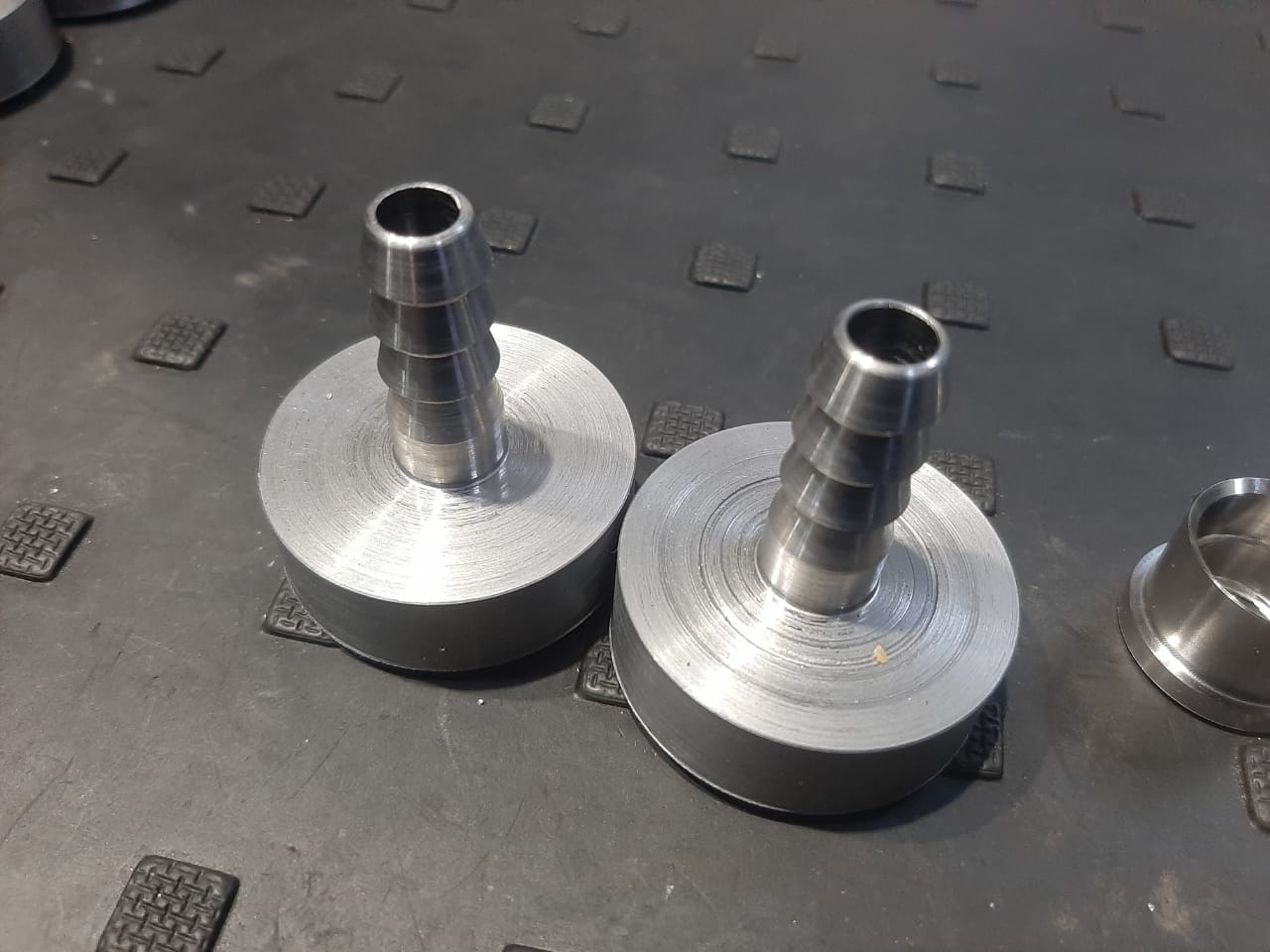

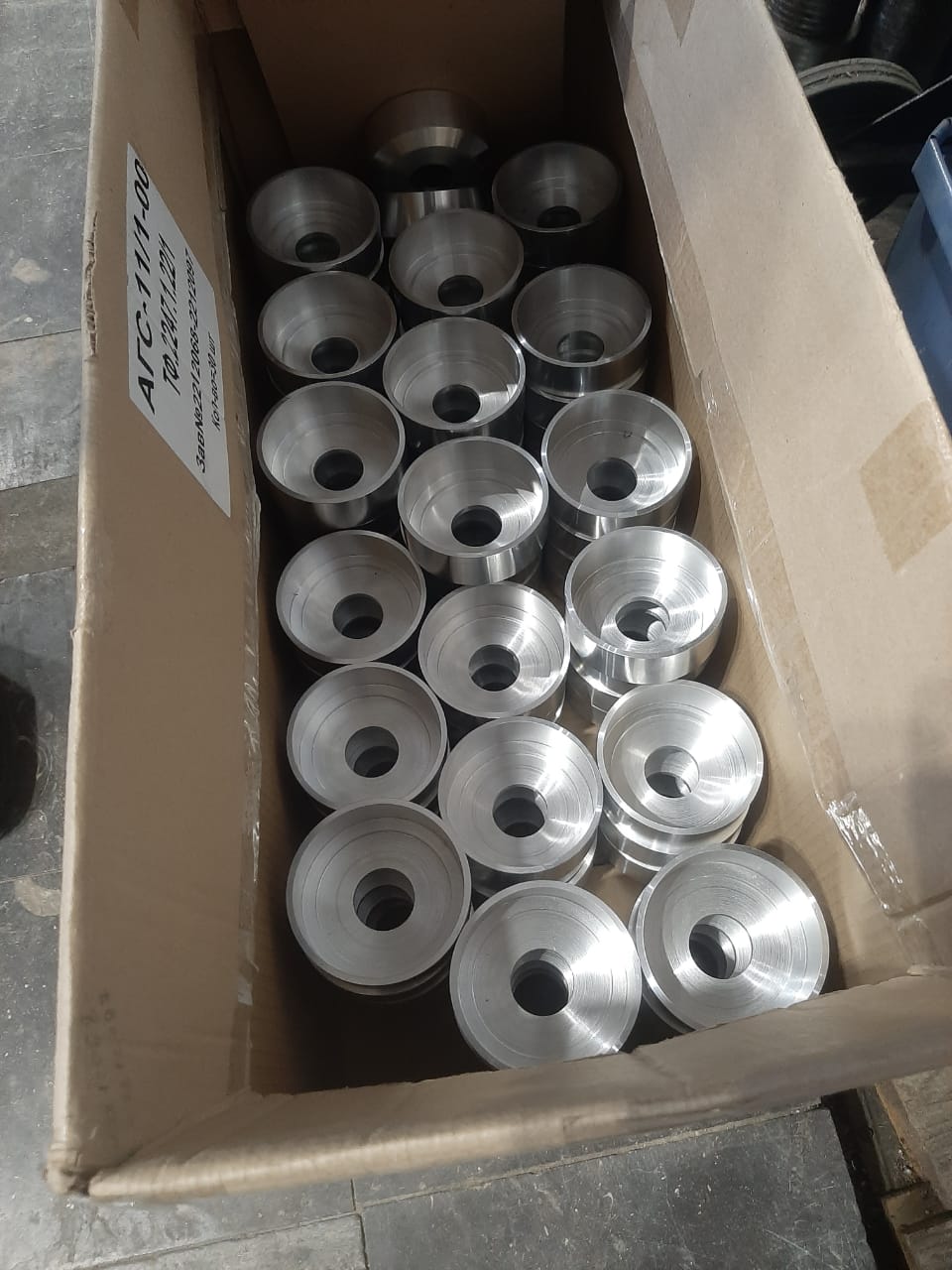

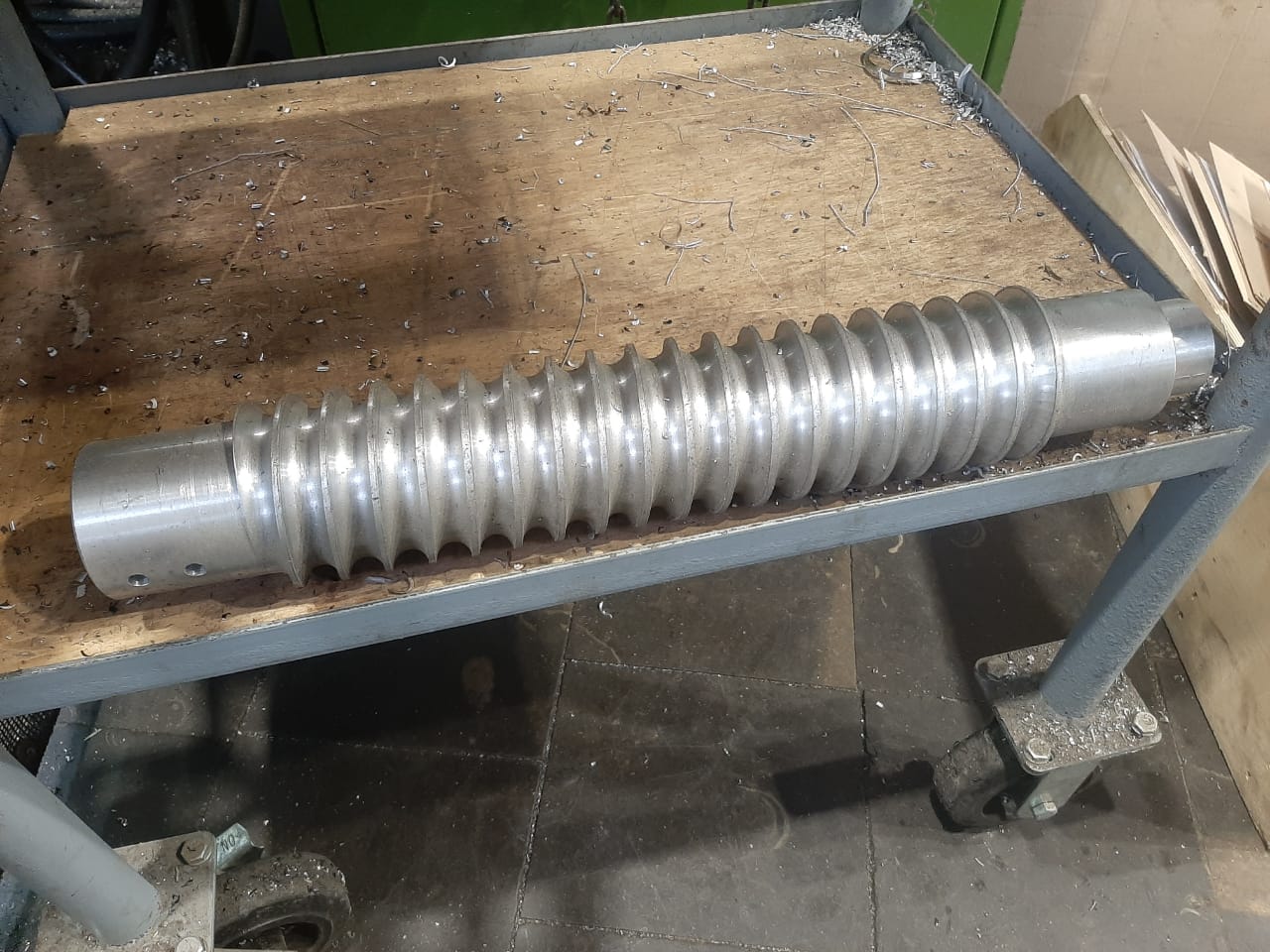

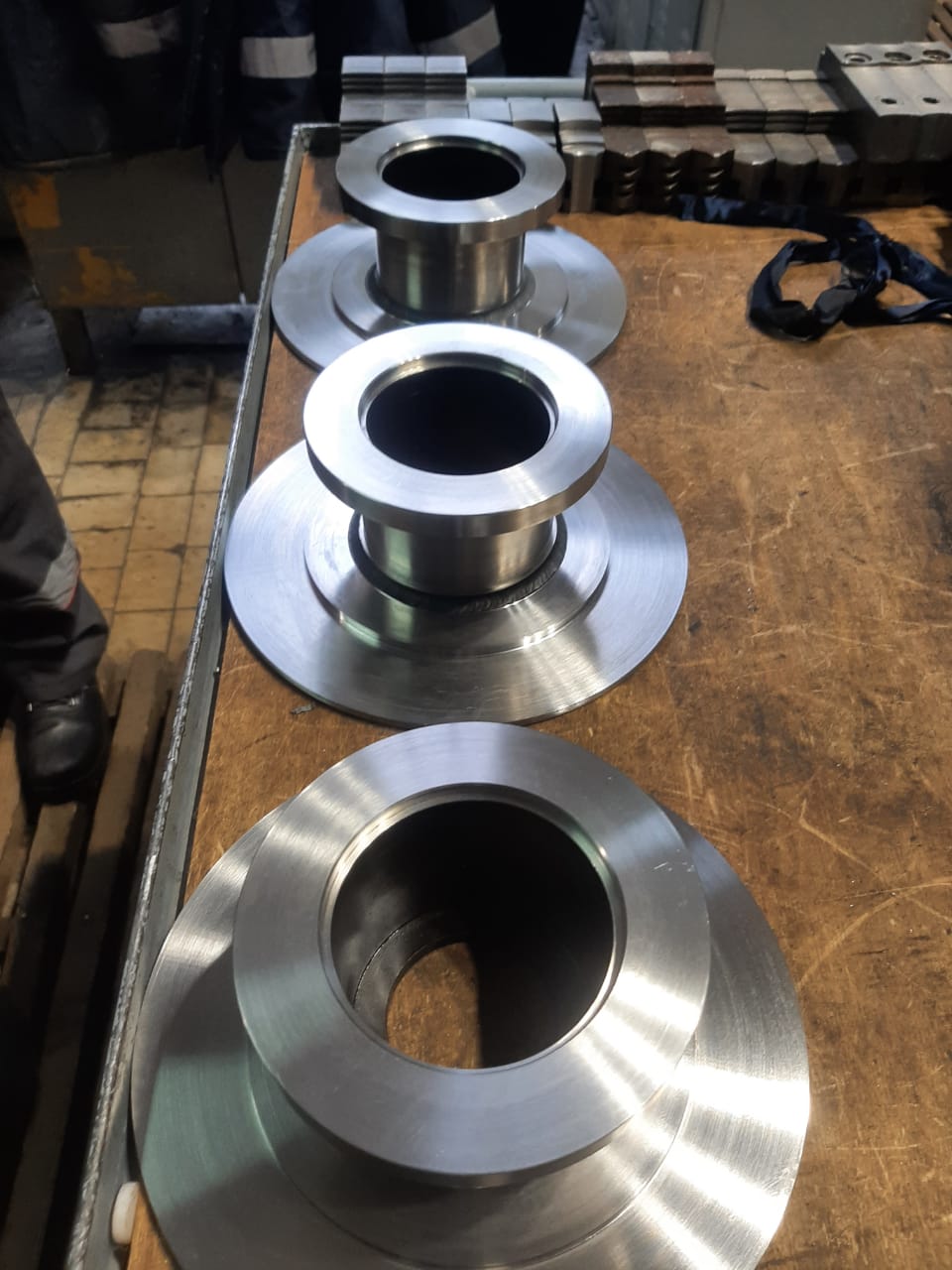

Изготовление фитингов и соединительных деталей:

Автомобильная промышленность

Авиационная промышленность

Двигателестроение

Конструктивные особенности

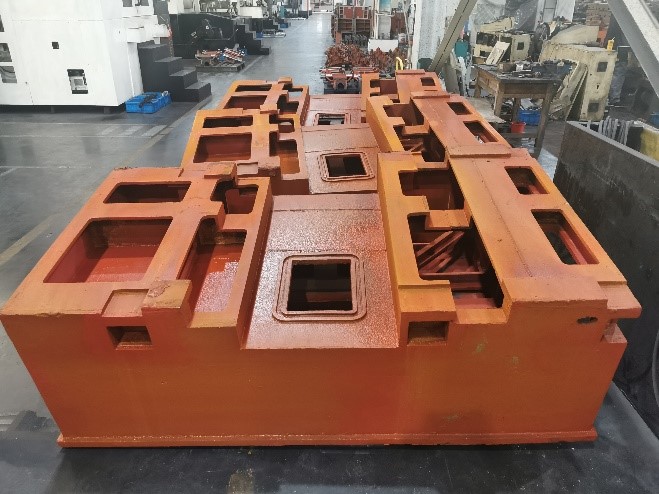

Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20 - 25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.

Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48 - 52 HRC.

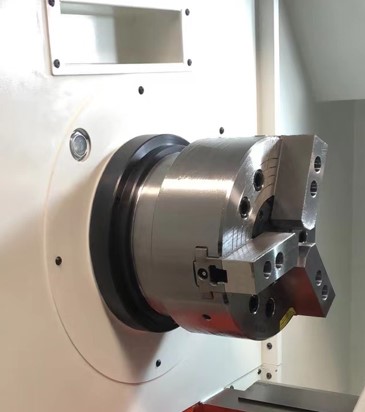

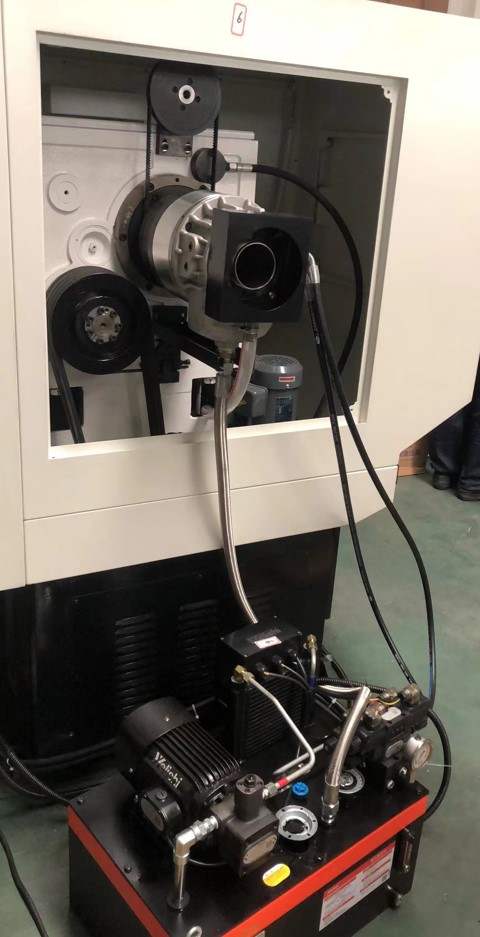

Гидравлический 3-х кулачковый патрон позволяет сократить время на установку и снятие заготовки. Управление ходом кулачков осуществляется посредством педали либо при помощи М кода из системы ЧПУ, что позволяет автоматизировать процесс обработки посредством устройства подачи прутка.

В комплектации с гидравлическим патроном идет полый гидроцилиндр, отдельная гидростанция, комплект мягких и закаленных кулачков.

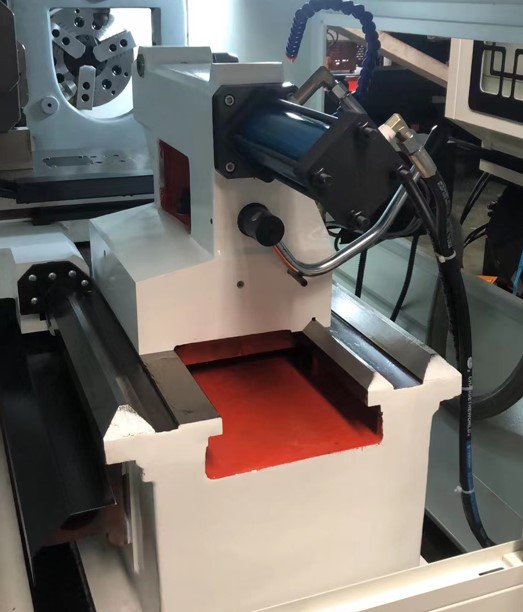

Выдвижением пиноли задней бабки управляет гидравлическая система. Ход пиноли осуществляется посредством педали.

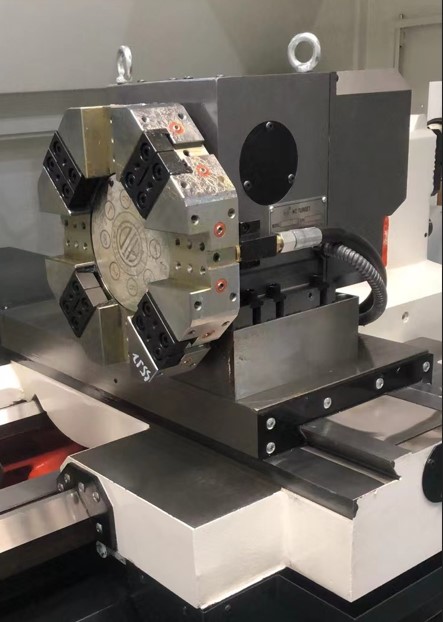

Горизонтальная револьверная головка на 8 позиций.

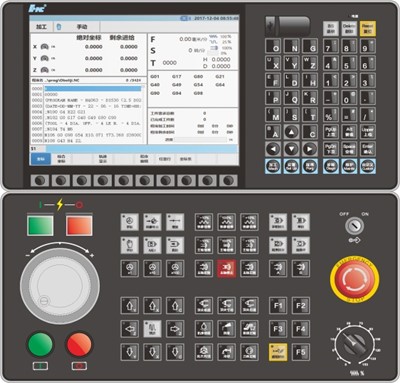

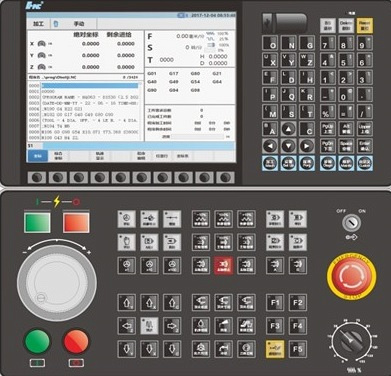

Основные параметры:

  • 10,4-дюймовый HD ЖК-монитор;
  • Одноканальное управление;
  • Максимально четыре оси подачи, два шпинделя;
  • Максимальное количество связанных осей 4;
  • Система с источником бесперебойного питания;
  • Типичные области применения: точение плоских поверхностей, точение наклонных поверхностей, обрабатывающие центры, плоское / круглое шлифование.

Особенности:

  • Поддержка NCUC, протоколов шин etherCAT;
  • Высокоточный энкодер (16 миллионов линий);
  • Поддержка высокоскоростных асинхронных шпиндельных двигателей / синхронных шпиндельных двигателей с постоянными магнитами;
  • 8000 об/мин высокоскоростное жесткое нарезание резьбы (синхронный шпиндельный двигатель с постоянными магнитами);
  • Функция поддержки двусторонней компенсации ошибки шага по 20 000 точкам (опция);
  • Настройка (опционально);
  • Поддержка TCPIIP, Ethernet и других протоколов связи сетевых портов.

Интеллектуальные функции

  • Контроль поломки инструмента;
  • Обеспечение исправности станка;
  • Интеллектуальная оптимизация параметров процесса;
  • Интеллектуальное управление сроком службы инструмента;
  • Менеджер облачных технологий CNC;
  • Технология компенсации тепловых расширений.

Комплектация
Стандартная
Система ЧПУ HNC-808D
Главный двигатель
Подшипники шпиндлеля KTL
Инвертер KEWO 11 кВт
ШВП Qijian по осям X / Z
Помпа СОЖ
Подшипники SXTE для осей X / Z
Помпа смазки
Дополнительная
Инструмент и оснастка
Расходные материалы СОЖ
Гидравлические масла
