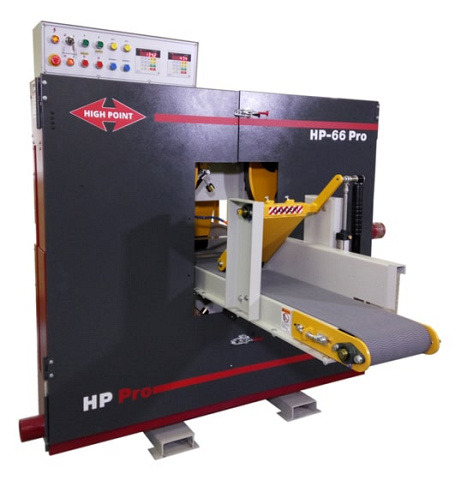

Станок ленточно-делительный HIGH POINT. Модель HP-66 PRO
-
Производитель: BLUE STEEL
Страна: Тайвань
-
Макс. сечение заготовки: 300 х 250 мм
Натяжение: гидравлика
Подача: гидравлика
Установка размеров: программатор
Прижим: пневматический
Вес: 1500 кг
Узнать цену
Вы выбрали: Станок ленточно-делительный HIGH POINT. Модель HP-66 PRO
Заказать лизинговый расчёт
Вы выбрали: Станок ленточно-делительный HIGH POINT. Модель HP-66 PRO
Подобрать аналог
Вы выбрали: Станок ленточно-делительный HIGH POINT. Модель HP-66 PRO
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Предназначен для деления трехкантного и четырехкантного бруса по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленные модели имеют двухпильную конфигурацию, позволяющую значительно увеличить производительность.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

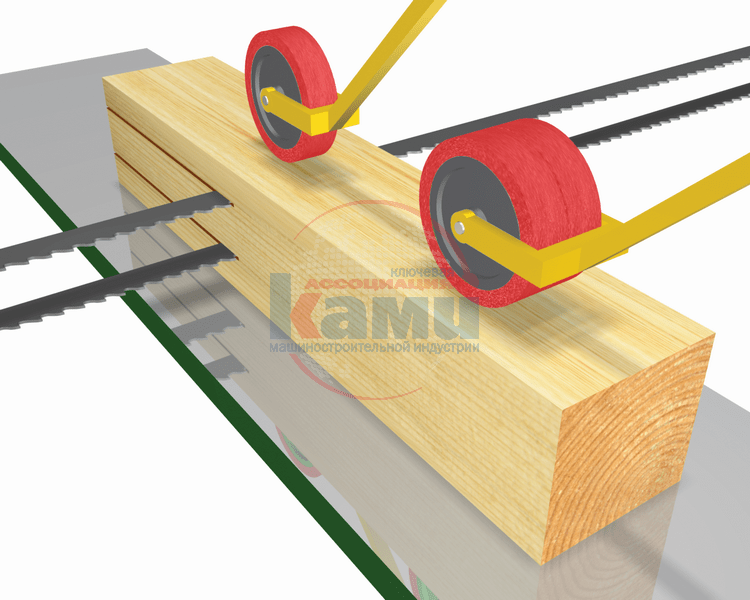

СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
-
Тонкий пропил;
-
Высокое качество распиловки;
-
Простота и легкость настройки и обслуживания;
-
Подача очищающей жидкости на пильную ленту.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

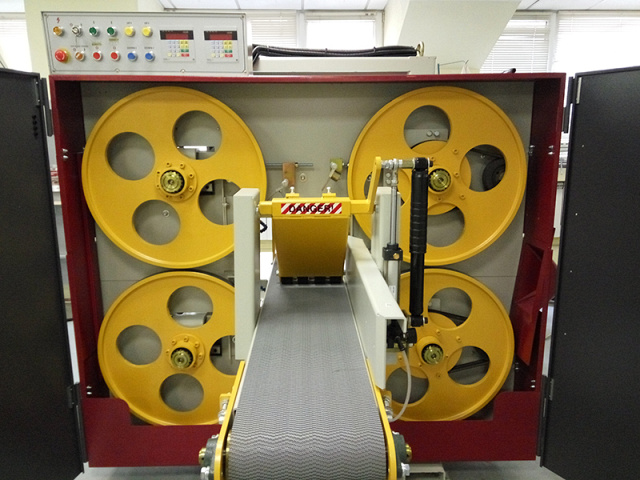

СТАНИНА И ШКИВЫ
|
|

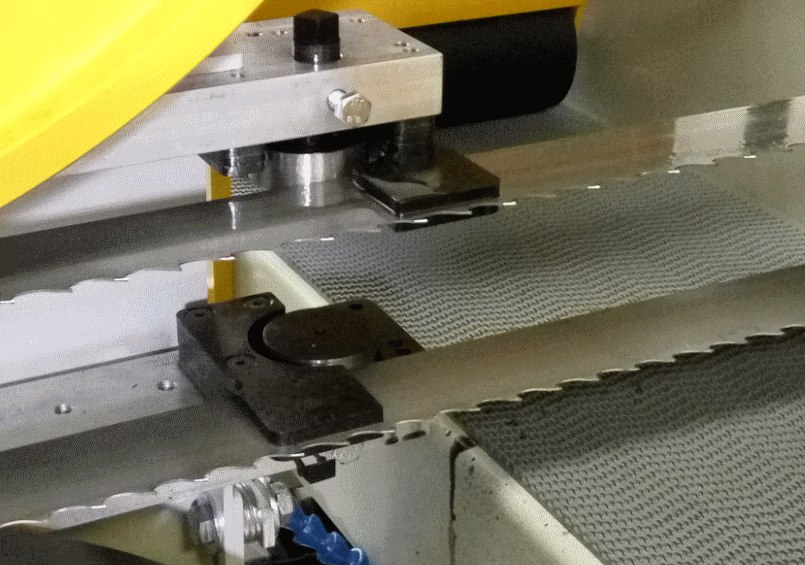

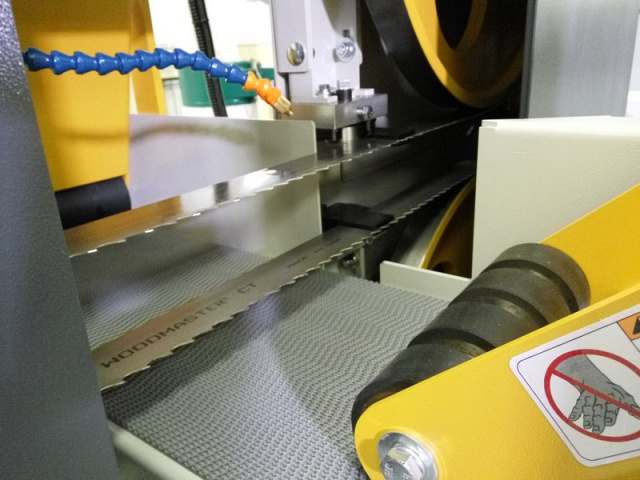

ОГРАНИЧИТЕЛЬ ПИЛЬНОЙ ЛЕНТЫ Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила. |
|
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс-масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность. |
|

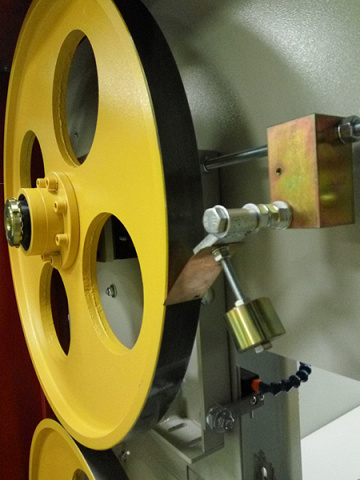

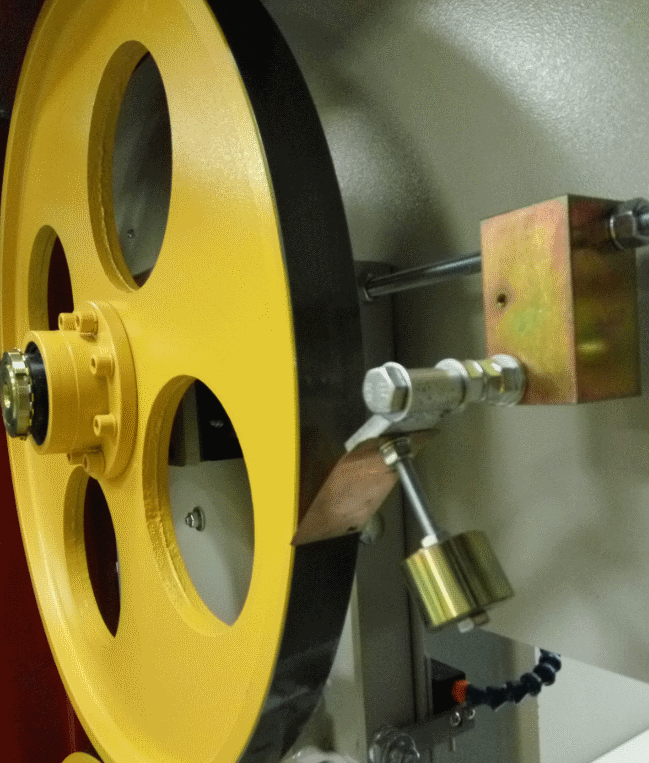

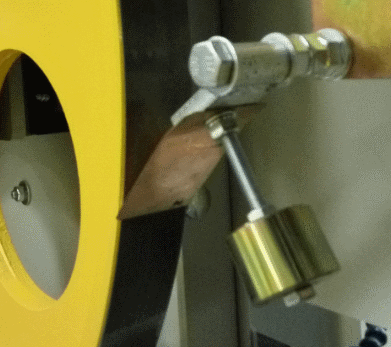

УСТРОЙСТВО ОЧИСТКИ В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов. |
|

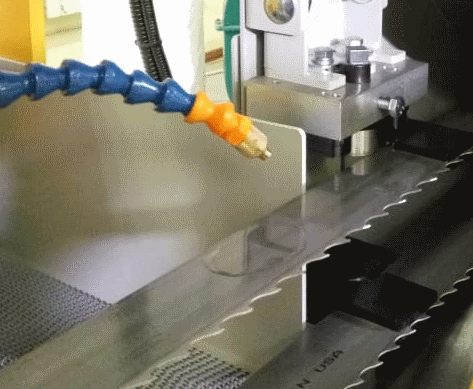

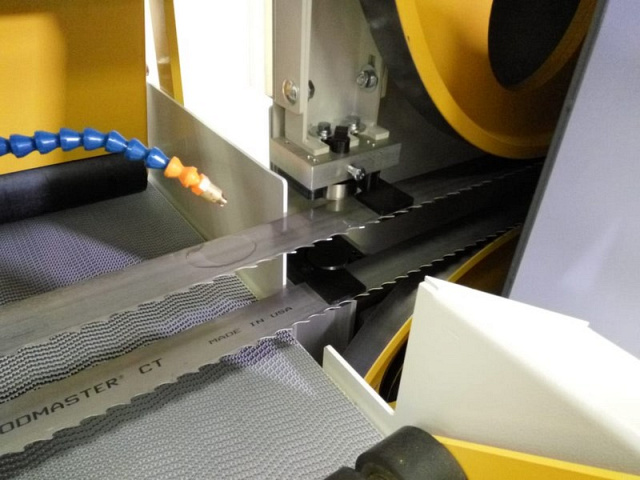

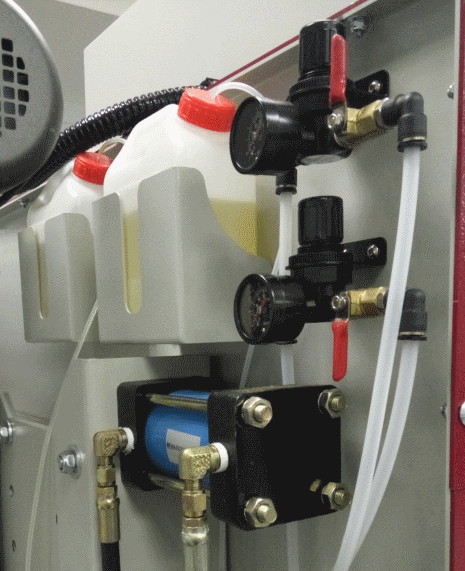

СИСТЕМА ПОДАЧИ ОЧИЩАЮЩЕЙ ЖИДКОСТИ Подача очищающей жидкости производится с помощью форсунок. Для работы данной системы необходим сжатый воздух (компрессор). Данная опция препятствует налипанию опила на пильную ленту и шкивы, что обеспечивает идеальное качество пропила, в том числе при распиловке смолянистых пород.
|
|
ПРИВОД ПИЛЬНОГО УЗЛА
|
|

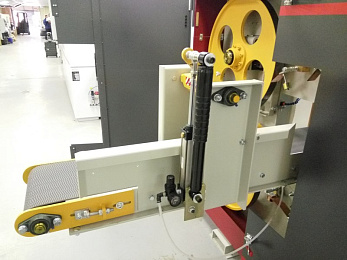

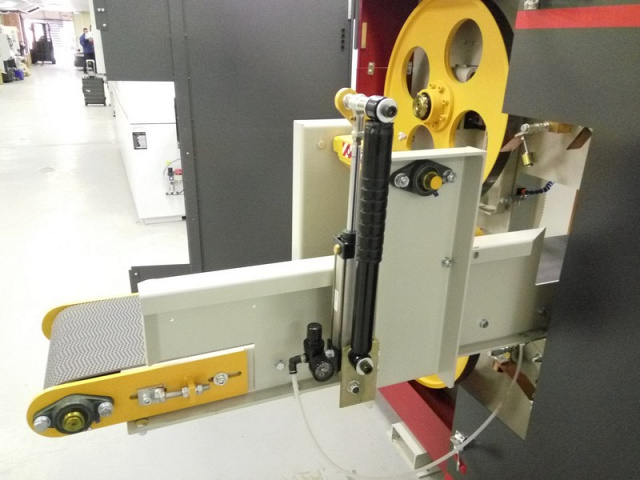

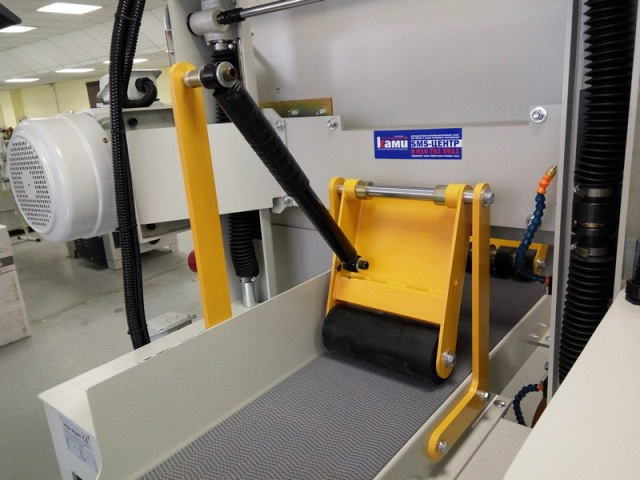

СИСТЕМА ПРИЖИМА Подающие вальцы с пневматическим прижимом обеспечивают надежную подачу и точное базирование заготовки. Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим. |

|

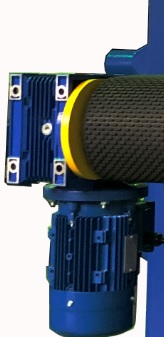

ПОДАЮЩИЙ ТРАНСПОРТЕР
|
|

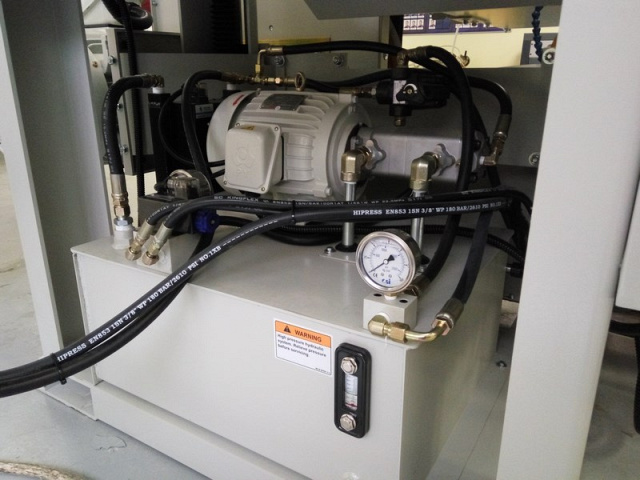

СИСТЕМА НАТЯЖЕНИЯ ПИЛ Натяжение пильных лент во время работы станка осуществляется автоматически с помощью гидроцилиндров. Применение гидравлики позволяет более точно отслеживать и компенсировать нагрев и удлинение пильной ленты по сравнению с механическими системами натяжения. |
|

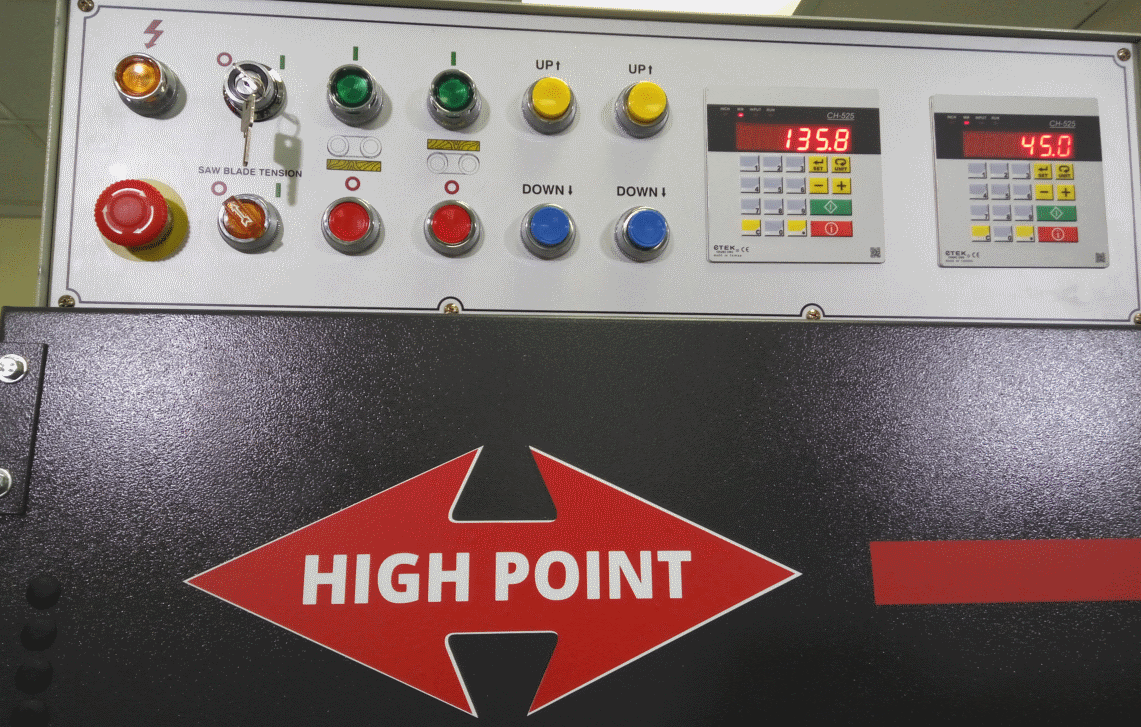

МЕХАНИЗМ НАСТРОЙКИ ПИЛ НА РАЗМЕР На станке вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя и контролируется с помощью контроллера, выведенного на пульт управления. Обеспечивается точная и быстрая перенастройка пильных узлов на заданный размер.
|
|
ЭЛЕКТРООБОРУДОВАНИЕ
|
| Модель | HP-66 PRO |
| Максимальное сечение обрабатываемого материала, мм | 300 х 250 |
| Минимальное расстояние между пилами, мм | 8 |
| Расстояние от верхней пилы до транспортера, мм | 20 - 170 |
| Расстояние от нижней пилы до транспортера, мм | 4 - 125 |
| Минимальная длина заготовки, мм | 570 |
| Прижим заготовки | пневмоцилиндр |
| Перемещение пильных узлов | эл. механическое по цифровому контроллеру |
| Натяжение пилы | гидравлика |
| Ширина подающего конвейера, мм | 285 |
| Длина подающего конвейера, мм | 2870 |
| Диаметр шкивов, мм | 711 |
| Ширина шкивов, мм | 44 |
| Скорость подачи, м/мин | 0 - 45 |
| Количество пильных лент, шт. | 2 |
| Ширина устанавливаемой ленты, мм | 55 |
| Мощность основных электродвигателей, кВт |
15 x 2
(опционально увеличение мощности) |
|
Мощность двигателей перемещения пильных узлов, кВт |
0,2 х 2 |
|
Мощность двигателя подачи, кВт |
2,2 (гидравлика) |
|
Габаритные размеры: |
|
|
Длина, мм |
3000 |
|
Ширина, мм |
2100 |
|
Высота, мм |
2000 |
|
Вес, кг |
1500 |
