Портальные фрезерные станки

4 товара
Фильтр по параметрам

Пример параметров рабочего стола:


Ø 111* - диаметр круглых столов.


Ø 111 х 111* - диаметр окружности стола X обрезка с 2-х концов. Столы со скошенными краями. Пример станка с таким столом.


1111 х 111* - размер плоских столов (без обозначения диаметра). Используется наклонно-поворотная голова.


* 111 - условное обозначение диаметра / длины / ширины стола в мм

Общая установленная мощность всех двигателей станка.
"Чистый" вес (нетто) собранного станка.

Направляющие качения придают плавность и точность перемещения при скоростной обработке в несущих каретках. Ролики размещены под углом, поэтому одинаково воспринимают радиальную и продольную нагрузку.

Высокая грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.


Направляющие скольжения - высокая жесткость позволяет вести тяжелую обработку. Отлично поглощают вибрации, возникающие в процессе обработки, предотвращают прогиб рабочего стола и узлов станка вне зависимости от распределения нагрузки. При тяжелых условиях резания искажения геометрии станка сведены к минимуму.

Показать Сбросить

Размеры стола: 1500 x 2500 мм

Мощность: 15 - 18,5 кВт

Тип направляющих: качения; скольжения

Вес: 23 000 кг

Преимущества 5

Направляющие и ШВП PMI / Hiwin (Тайвань)

ЧПУ Fanuc plus 0i-MF (5)

Электрокомпоненты Omron / Schneider

Шпиндель ROYAL / VYU CHENG 6000 об/мин

Портальная конструкция станка для дополнительной жесткости

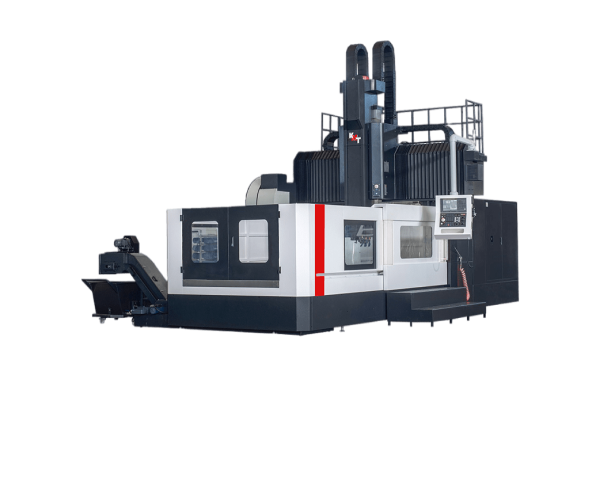

Размеры стола:

2300 x 1600; 3200 x 1600 мм

Мощность: 54 кВт

Тип направляющих: линейные роликовые

Вес: 24 500; 27 500 кг

422 353 $
Преимущества 5

Комплектующие Япония, Германия, Франция, США

Макс. нагрузка на рабочий стол в два раза выше станков аналогов

Магазин инструмента на 40 позиций

Шпиндель с редуктором BF (Италия), прямой привод 6000 об/мин, 770/1820 Нм

Система ЧПУ Fanuc 0i-MF + Manual Guide i, Тип 1

Размеры стола:

2000 x 1200 - 4000 x 4000 мм

Мощность: 40 - 60 кВт

Тип направляющих: линейные

Вес: 20 000 - 65 000 кг

Преимущества 5

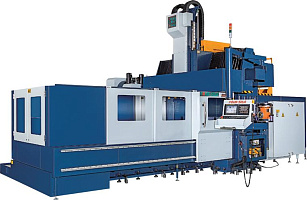

Многоцелевой двухколонный портальный станок с неподвижным порталом серии FD

Шпиндель с коробкой скоростей мирового лидера в производстве редукторов ZF

Комплектующие ведущих мировых производителей: THK, Hiwin, Siemens, Fanuc, Mitsubishi

Наличие большого пространства для размещения заготовки, простота загрузки деталей кран-балкой

Станки серии FD оснащены мощными главными шпинделями с моментом до 900 Нм для эффективного резания в тяжелых режимах эксплуатации, а также больших заготовок

Размеры стола:

1700 x 1200 - 4200 x 1500 мм

Мощность: 15 - 18,5 кВт

Тип направляющих: роликовые качения / скольжения

Вес: 16 500 - 24 000 кг

Преимущества 5

Портальная конструкция станка для дополнительной жесткости и качества обрабатываемой поверхности

Шпиндель с коробкой скоростей мирового лидера в производстве редукторов ZF

Комплектующие ведущих мировых производителей: THK, Hiwin, Siemens, Fanuc, Mitsubishi

Малое время «от стружки до стружки» 10 секунд

Наличие большого пространства для размещения заготовки, простота загрузки деталей кран-балкой

Онлайн трансляция со склада
По производителям
По странам
Читайте подробнее в нашем канале Дзен

Не все стандартные компоновки 3-х осевых станков способны обработать длинные и массивные металлические заготовки. Как правило, их конструкция не имеет достаточного рабочего пространства для того, чтобы без проблем можно было разместить и надежно забазировать деталь. Специально под такие ситуации и были разработаны портально-фрезерные обрабатывающие центры. Они без труда справятся с обработкой заготовок длиной до 4 метров и массой до 12 тонн.

Технические параметры и назначение

Основным узлом портального центра является П-образная конструкция из двух колонн, между которых фиксируется поперечная горизонтальная балка, на которой крепится шпиндельный узел. По ней и перемещается шпиндельная голова, с закрепленным в ней режущим инструментом. Причем направлением ее движения может быть как вертикальное, так и горизонтальное, а поворот и наклон угловой фрезерной головы может быть осуществлен в 3-х, 4-х и даже в 5-ти координатах. Количество шпиндельных узлов на одном портальном станке может достигать трех: один при этом будет размещаться на направляющей балке, а два других – на опорных вертикальных колоннах, удерживающих направляющую.

В некоторых случаях, чего требует технология машиностроения, предпочтение отдают моделям с полностью неподвижным столом, где обработка поверхностей заготовки осуществляется за счет движений самого портала относительно поверхности стола.

Управление портально-фрезерными центрами осуществляется за счет системы с числовым программным управлением (системы ЧПУ), значительно упрощающей эксплуатацию оборудования и гарантирующей стабильное качество обработки, а также сокращающей количество брака, связанного с человеческим фактором.

Серьезной задачей, с которой приходится сталкиваться при обработке тяжелых и негабаритных заготовок из металла, - значительная нагрузка на шпиндель, а также необходимость преодоления силы трения и вибраций в процессе фрезерования. Решением такой задачи, помимо внедрения принудительного охлаждения основных рабочих органов, является повышенная жесткость оборудования, которая обусловлена массой самого станка в целом. Все это превращает обрабатывающий центр в сложную инженерную систему.

Преимущества КАМИ

Компания КАМИ предлагает купить портальные фрезерные обрабатывающие центры с ЧПУ: цены на все модели отличаются своей доступностью. Получить дополнительные консультации по выбору, эксплуатации и обслуживанию, доставке по Москве и всей России можно у наших технических специалистов, как в личной беседе, так и по телефону: 8 (800) 1000-111


×
