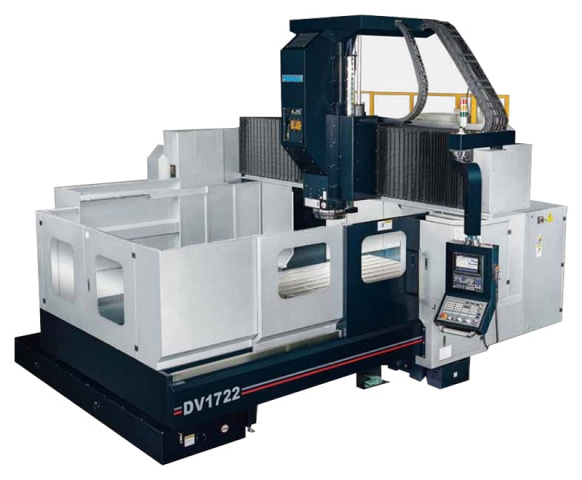

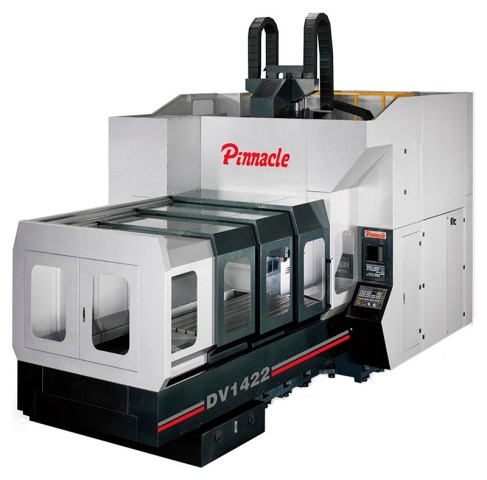

Портальные фрезерные обрабатывающие центры Pinnacle. Серия DV
-
Производитель: Pinnacle
Страна: Тайвань
-
Размеры стола: 1700 x 1200 - 4200 x 1500 мм
Мощность: 15 - 18,5 кВт
Тип направляющих: роликовые качения/скольжения
Вес: 16 500 - 24 000 кг
Узнать цену
Вы выбрали: Портальные фрезерные обрабатывающие центры Pinnacle. Серия DV
Заказать лизинговый расчёт
Вы выбрали: Портальные фрезерные обрабатывающие центры Pinnacle. Серия DV
Подобрать аналог
Вы выбрали: Портальные фрезерные обрабатывающие центры Pinnacle. Серия DV
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Серия станков DV предназначена для прецизионной обработки сверхтяжелых корпусных заготовок и тел вращения с разных сторон без их перемещения, плоских стальных, фасонных алюминиевых или цилиндрических магниевых полуфабрикатов.
Портальные обрабатывающие центры, в основном, применяются при черновой и получистовой обработке деталей тяжелого машиностроения, нефтяной отрасли.
Кроме того, коробка передач в шпиндельном узле обеспечивает высокий крутящий момент, что позволяет станку выполнять фрезерование закаленных и легированных сталей.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Эта серия станков для фрезерной обработки крупногабаритных деталей тяжелого машиностроения, изготовления пресс-форм, черновой обдирки корпусных деталей.
Энергетическое машиностроение
Производство крупных станков и агрегатов
Производство лопастей винтов, лопаток турбин и т.д.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

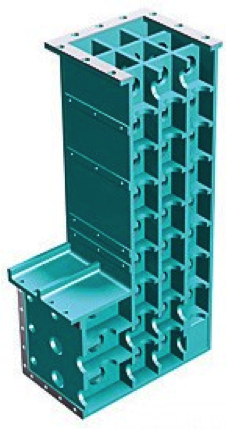

Жесткая конструкция Станина является массивной конструкцией из модифицированного чугуна. Для того чтобы придать конструкции станины и вертикальным колоннам максимальную прочность, используется конструкция box-in-box. |
|

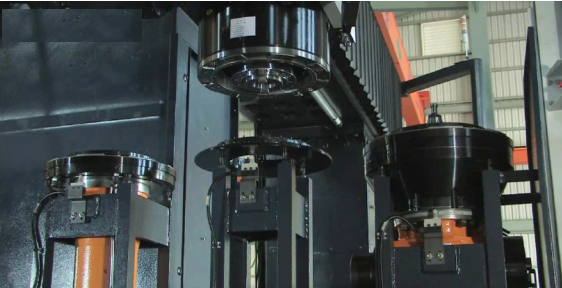

Смена фрезерных головок Это устройство работает совместно с устройством ATC (автоматической смены инструмента) и максимально повышает эффективность циклов работы станка путем автоматической смены и инструментов и обрабатывающих головок. |
|

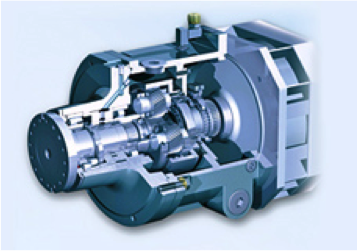

Редуктор Станки данной серии оборудованы 2-х ступенчатой коробкой передач ZF (Германия) с передаточным отношением 1:4 (увеличивает крутящий момент в 4 раза), позволяющей передавать максимальную мощность при диапазоне вращения шпинделя до 6000 об/мин. Максимальный крутящий момент 660 Нм. |
|

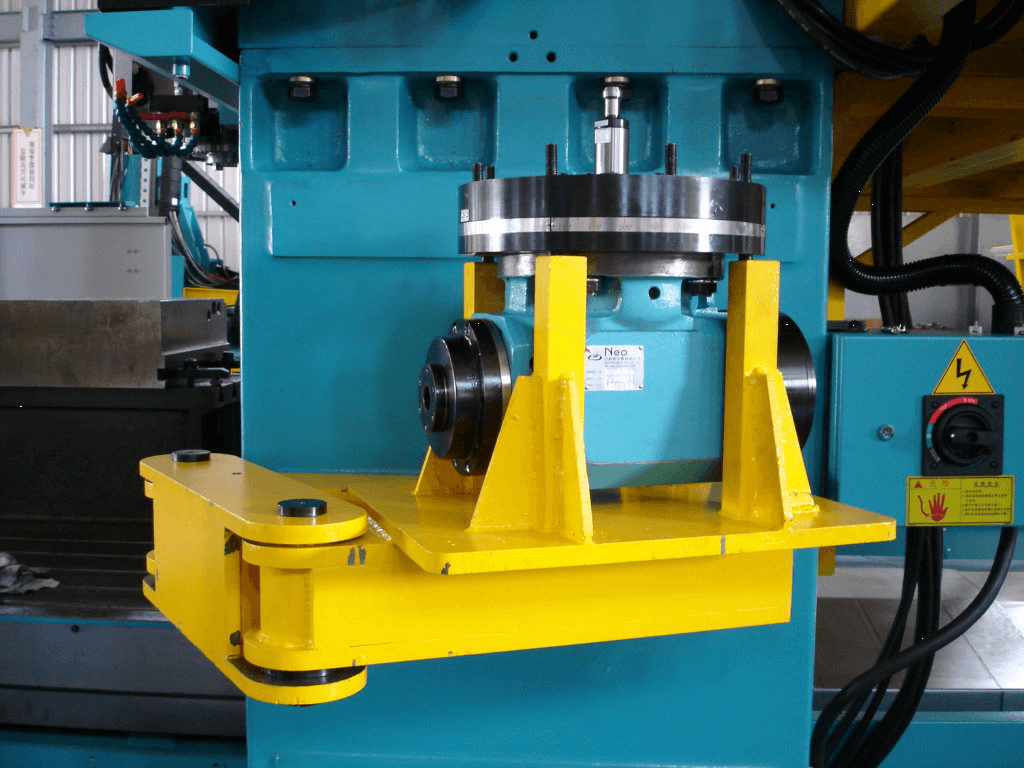

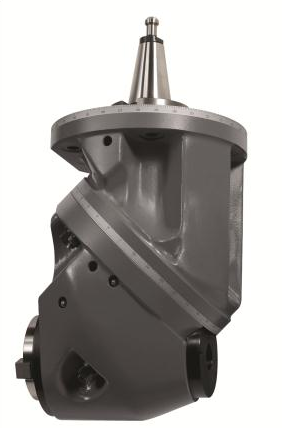

Универсальная фрезерная голова Универсальные сменные головки значительно повышают гибкость использования станка. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
 |

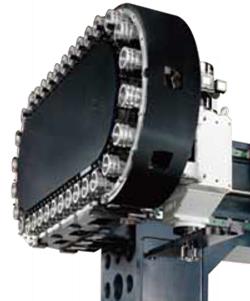

Инструментальный магазин Станок может комплектоваться инструментальным магазином манипуляторного типа с количеством инструмента 32 штук. |
 |
Масляное охлаждение шпинделя Устройство охлаждения шпинделя обеспечивает равномерное распределение температур, а соответственно устойчивость к перегреву, предотвращая тепловые деформации. |
 |
Автоматическая система смазки Система смазки автоматически распределяет смазку по направляющим, ШВП и подшипникам. |
 |

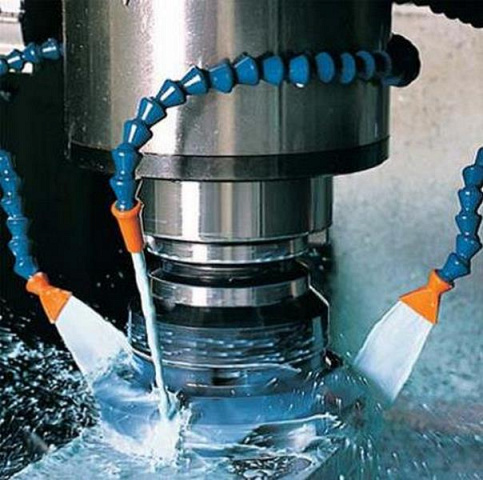

Система подачи СОЖ в зону резания Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания. Позволяет максимально эффективно использовать режущий инструмент и ресурсы оборудования. |
 |

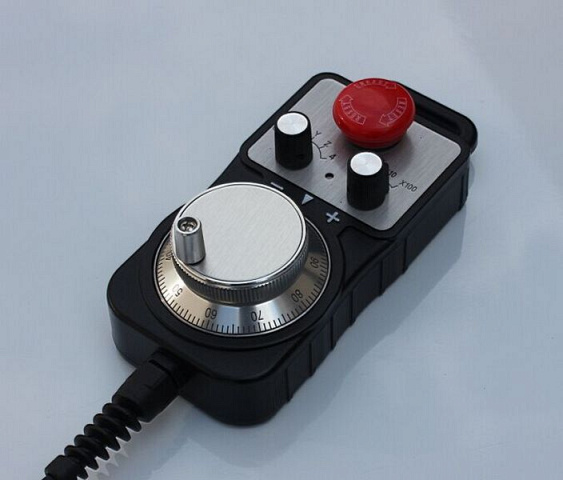

MPG пульт управления Предназначены для ручного управления станком ЧПУ не прибегая к управлению с панели оператора. При помощи пульта управления, оператор станка ЧПУ может изменить положение осей, изменить скорость подачи, настроить работу шпинделя, выставить "0" и выполнить другие операции находясь в непосредственной близости от заготовки. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
 |

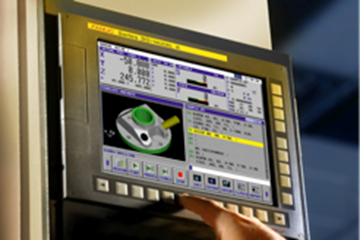

Система ЧПУ Станок может оснащаться стойками ЧПУ:
|
 |

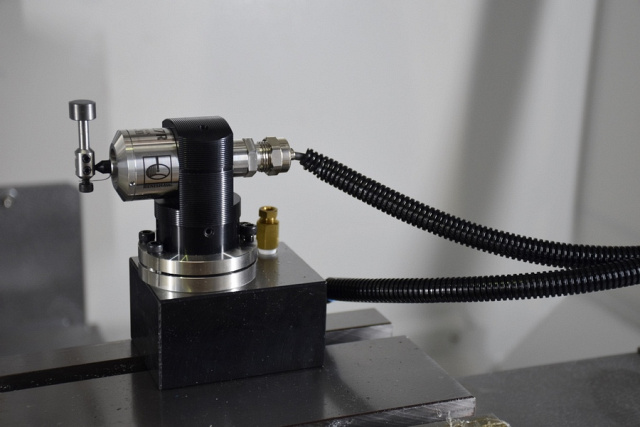

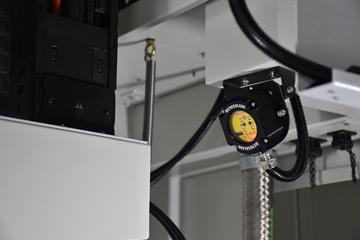

Система измерения инструмента RENISHAW TS27R - cистема измерения инструмента позволяет измерить размер инструмента перед резанием и проверить наличие повреждений или поломки инструмента в процессе обработки на станке. |
 |
Система измерения детали RENISHAW OMP60 - устройства измерения заготовки обеспечивает высокую точность базирования, сокращает время на установку и базирование детали. Позволяет установить деталь с привязкой к ЧПУ станка, произвести измерения размеров заготовки в процессе ее обработки и для контроля обработанных после переналадки станка деталей с автоматическим обновлением коррекции на инструмент |
  |
Универсальная фрезерная голова Универсальная фрезерная головка применяется для расширения функционала обработки и выполнения нестандартных задач. |
 |

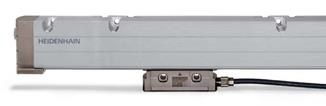

Оптические линейки Оптические линейки HEIDENHAIN используются для повышения точности при проведении обработки. Высокая дискретность измерения сигнал передается через каждые 1 или 5 мкм перемещения в зависимости от дискретности линейки), что сводит к минимуму позиционную ошибку. |
 |

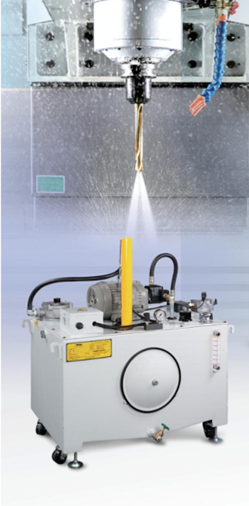

Подача СОЖ через шпиндель Подача СОЖ через шпиндель 20, 30, 70 бар обеспечивает непосредственное охлаждение обрабатываемой заготовки, что может значительно увеличить срок службы инструмента и увеличить мощность обработки. |
|
Модель |
DV1417 | DV1422 | DV1432 | DV1442 | DV1722 | DV1732 | DV1742 |
|
Перемещения |
|||||||
|
Перемещения по оси X, мм |
1700 | 2200 | 3200 | 4200 | 2200 | 3200 | 4200 |
|
Перемещения по оси Y, мм |
1350 | 1350 | 1350 | 1350 | 1700 | 1700 | 1700 |
|
Перемещения по оси Z, мм |
900 | 900 | 900 | 900 | 900 | 900 | 900 |
|
Расстояние от шпинделя до поверхности стола, мм |
200 ~ 1100 | 200 ~ 1100 | 200 ~ 1100 | 200 ~ 1100 | 160 ~ 1060 | 110 ~ 1010 | 110 ~ 1010 |
|
Расстояние от оси шпинделя до колонны, мм |
404 | 404 | 404 | 404 | 404 | 404 | 404 |
|
Расстояние между колоннами, мм |
1400 | 1400 | 1400 | 1400 | 1900 | 1900 | 1900 |
|
Стол |
|||||||
|
Размер стола, мм |
1700 x 1200 | 2200 x 1200 | 3200 x 1200 | 4200 x 1200 | 2200 x 1500 | 3200 x 1500 | 4200 x 1500 |
|
T-пазы (Ширина x Дистанция x Кол-во), мм |
22 x 150 x 7 | 22 x 150 x 7 | 22 x 150 x 7 | 22 x 150 x 7 | 22 x 150 x 9 | 22 x 150 x 9 | 22 x 150 x 9 |
|
Макс. нагрузка на стол, кг/м2 |
5000 | 5000 | 8000 | 8000 | 8000 | 10 000 | 12 000 |
|
Шпиндель |
|||||||
|
Конус |
ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 |
|
Внутренний диаметр шпинделя, мм |
Ø100 | Ø100 | Ø100 | Ø100 | Ø100 | Ø100 | Ø100 |
|
Частота вращения шпинделя (коробка), об/мин |
40 - 6000 | 40 - 6000 | 40 - 6000 | 40 - 6000 | 40 - 6000 | 40 - 6000 | 40 - 6000 |
|
Сила тяги, кг |
2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
|
Главный двигатель (пост./30 мин), кВт |
15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 |
|
Сервопривода по осям |
|||||||
|
Быстрые перемещения по оси X, м/мин |
20 | 16 | 16 | 12 | 16 | 16 | 12 |
|
Быстрые перемещения по оси Y, м/мин |
20 | 20 | 20 | 20 | 16 | 16 | 16 |
|
Быстрые перемещения по оси Z, м/мин |
20 | 20 | 20 | 20 | 20 | 20 | 20 |
|
Скорость подачи (X/Y/Z), мм/мин |
10 000 | 10 000 | 10 000 | 10 000 | 10 000 | 10 000 | 10 000 |
|
Автоматическая смена инструмента |
|||||||
|
Манипуляторного типа |
рука | рука | рука | рука | рука | рука | рука |
|
Выбор инструмента |
произвольный | произвольный | произвольный | произвольный | произвольный | произвольный | произвольный |
|
Объем инструментального магазина, шт. |
32 | 32 | 32 | 32 | 32 | 32 | 32 |
|
Макс. диаметр инструмента, мм |
Ø125 / Ø250 (через один) | Ø125 / Ø250 (через один) | Ø125 / Ø250 (через один) | Ø125 / Ø250 (через один) | Ø125 / Ø250 (через один) | Ø125 / Ø250 (через один) | Ø125 / Ø250 (через один) |
|
Макс. длина инструмента, мм |
350 | 350 | 350 | 350 | 350 | 350 | 350 |
|
Вес инструмента, кг |
15 | 15 | 15 | 15 | 15 | 15 | 15 |
|
Прочее |
|||||||
|
Давление воздуха, кг/см² |
6 | 6 | 6 | 6 | 6 | 6 | 6 |
|
Требование для гидравлики, кг/см2, Л |
40, 40 |
40, 40 |
40, 40 |
40, 40 |
60, 40 |
60, 40 |
60, 40 |
|
Вольтаж |
220 | 220 | 220 | 220 | 220 | 220 | 220 |
|
Мощность, кВА |
50 | 50 | 50 | 50 | 50 | 50 | 50 |
|
Объем бака СОЖ, л |
900 | 900 | 900 | 900 | 900 | 900 | 900 |
|
Габаритные размеры |
|||||||
|
Длина, мм |
6000 | 6000 | 8000 | 10 000 | 6090 | 8130 | 10 310 |
|
Ширина, мм |
3000 | 3000 | 3000 | 3000 | 5300 | 5300 | 5300 |
|
Высота, мм |
3500 | 3500 | 3500 | 3500 | 4500 | 4500 | 4500 |
|
Вес, кг |
16 500 | 17 000 | 18 000 | 19 000 | 21 000 | 22 500 | 24 000 |
