Ø обработки: 240 - 380 мм
РМЦ: 350 - 710 мм
Мощность: 7,5 - 22 кВт
Вес: 3900 - 6500 кг
СНЯТО С ПРОИЗВОДСТВА
• Многофункциональная токарно-фрезерная обработка
• Цельнолитая наклонная станина 30˚ с повышенной жесткостью и виброустойчивостью
• Мощный прямой привод с высоким крутящим моментом до 350 Нм
• Линейные направляющие увеличенного сечения с ускоренными перемещениями 24 м/мин
• Контроль качества на каждом этапе изготовления
• Модульная структура станков разработана с возможностью установки оси “C”,“Y” и противошпинделя
НАЗНАЧЕНИЕ:

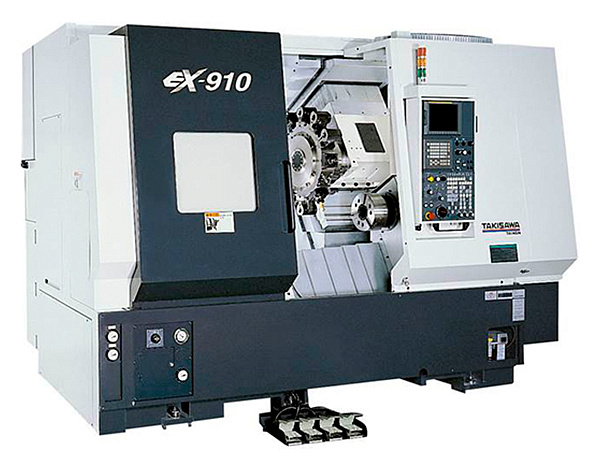

Токарные обрабатывающие центры TAKISAWA серии EX предназначены для многоцелевой обработки в автоматическом режиме заготовок типа тел вращения: вал-шестерни, фланцев, переходников, и различных корпусных деталей, за один установ, в условиях серийного и массового производства. Применение данных станков целесообразно при обработке заготовок разных типоразмеров, для которых необходимо не только выполнение токарных технологических операций, а также сверлильных, фрезерных и резьбонарезных операций в объеме не превышающем 20-25% от общего числа операций.
Сочетание высокой жесткости наклонной конструкции станины, мощного шпинделя и линейных направляющих качения позволяют успешно сочетать многоцелевую обработку с высокой скоростью рабочей подачи.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Токарные обрабатывающие центры TAKISAWA серии EX применяются во всех отраслях машиностроительной индустрии, приборостроении и атомной промышленности при обработке высоколегированных сталей на основе никелевых и кобальтовых сплавов.
Авиационная промышленность
Автомобильная промышленность
Атомная промышленность
Приборостроение
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
| | | |
| | | |
| | | |
| | |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

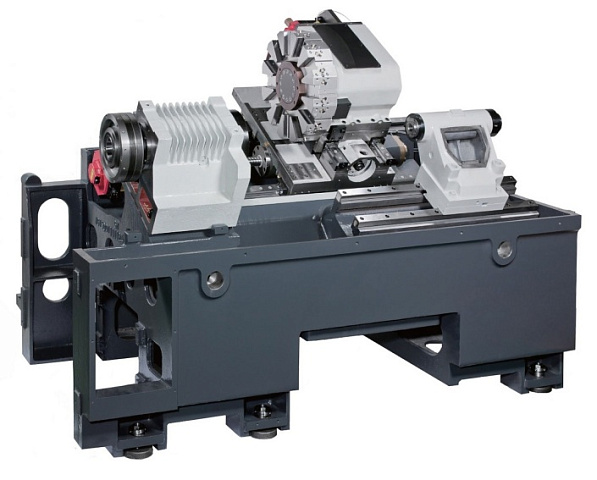

| ЦЕЛЬНОЛИТАЯ СТАНИНА С НАКЛОННЫМ СУППОРТОМ ПОВЫШЕННОЙ ЖЕСТКОСТИ И КОМПЕНСИРУЮЩИМИ РЕБРАМИ КОНСТРУКЦИИ СТАНИНЫ ДЛЯ ВИБРОУСТОЙЧИВОСТИ Способствует равномерному распределению нагрузки в процессе резания, удобной настройке и регулировке сокращая время простоя оборудования и увеличивая производительность. За счёт отсутствия наклонной части станины для суппорта, снижается себестоимость оборудования подобного класса, а сама револьверная головка увеличенных габаритов оптимально воспринимает нагрузки при точении и фрезеровании практически любых материалов. |
| ПРЯМОЙ ПРИВОД ШПИНДЕЛЯ С ОСЬЮ «С» Позволяет обрабатывать большинство металлов и сплавов с высокой скоростью и точностью, использовать приводной инструмент для обработки пазов, лысок и криволинейных поверхностей. За счёт прямого зацепления привода и шпинделя, при фрезеровании детали получаются быстрее и точнее, относительно других типов приводов, что увеличивает производительность и снижает процент брака. |
| ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАЧЕНИЯ УВЕЛИЧЕННОГО СЕЧЕНИЯ (ШИРЕ НА 20-25% ОТНОСИТЕЛЬНО СЕРИИ NEX) Более просты и экономичны в использовании относительно направляющих скольжения, обладают более высокой динамикой, менее энергозатратны, лучше воспринимают нагрузки (и статические и динамические), обеспечивают плавность хода, а благодаря увеличенному сечению, способны воспринимать бÓльшие нагрузки, сравнимые с направляющими скольжения. |

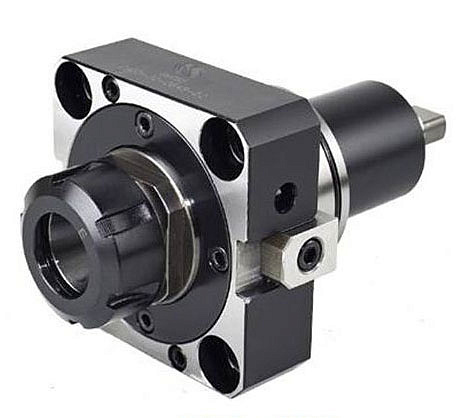

| КОНСТРУКЦИЯ СИСТЕМЫ КРЕПЛЕНИЯ ИНСТРУМЕНТАЛЬНЫХ БЛОКОВ BMT Обеспечивает жесткую и точную обработку с максимальными припусками, без вибраций и потенциального брака. |
| ОСНОВНЫЕ УЗЛЫ СТАНКА УСИЛЕННОЙ КОНСТРУКЦИИ (ШПИНДЕЛЬ, РЕВОЛЬВЕРНАЯ ГОЛОВКА) Изготавливаются самостоятельно, что повышает качество обработки и сборки, которые гарантируют долговременную и надежную эксплуатацию. |
| МОДУЛЬНАЯ СТРУКТУРА СТАНКОВ Разработана с возможностью установки оси «C», оси «Y» и противошпинделя. Увеличивается надежность работы станка за счет входящих в нее отработанных модулей и наибольшего соответствия данной конструкции модулей выполняемой задаче, сокращается время и трудоемкость проектирования станков, что позволяет получать высокотехнологичное оборудование по привлекательной цене. |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ РЕВОЛЬВЕРНЫХ ГОЛОВОК:
Револьверная головка с системой крепления BMT (TAKISAWA) | Револьверная головка с системой крепления VDI (Другой производитель) |
| |
Система крепления BMT
| Система крепления VDI
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| ПРЯМОЙ ПРИВОД ШПИНДЕЛЯ С ОСЬЮ «С» Предназначен для высокоскоростной и производительной токарной обработки. Имеет цельнолитой корпус и жесткую конструкцию для обеспечения минимальной вибрации и отсутствия перегрева шпинделя. Шпиндель мгновенно набирает максимальный крутящий момент и имеет низкое энергопотребление по отношению к другим разновидностям приводов шпинделей (ремень и редуктор), что позволяет сократить энергозатраты при высокой производительности. Масляное охлаждение шпинделя включено в стандартную комплектацию для обеспечения более продолжительного срока службы подшипников, тем самым сокращая затраты на обслуживание. Ось «С» используется для позиционирования заготовки и проведения фрезерных и вне осевых сверлильных операций. Как правило, используется совместно с приводной револьверной головкой. Расширяет технологические возможности оборудования и номенклатурный ряд обрабатываемых деталей на токарных станках. |
| ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Изготовлен и отбалансирован на заводе TAKISAWA. Обеспечивает точное вращение заготовки, что позволяет получать высокое качество поверхности на деталях. |

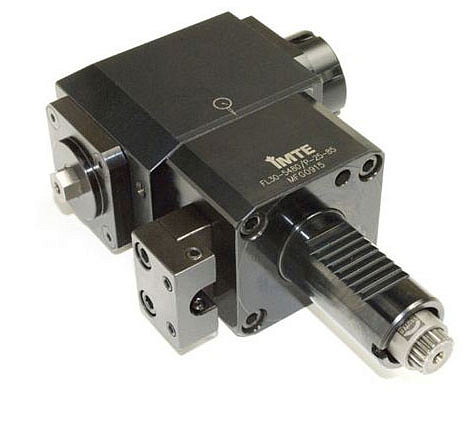

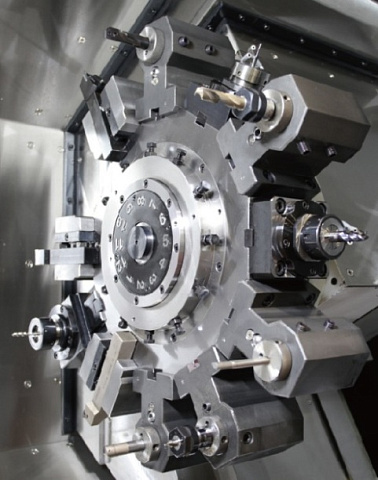

| РЕВОЛЬВЕРНАЯ ГОЛОВА С СЕРВОПРИВОДОМ И БЛОКАМИ ПРИВОДНОГО ИНСТРУМЕНТА Приводной инструмент позволяет выполнять осевое, радиальное, угловое сверление и фрезерование. Привод осуществляется к задействованному в обработке инструменту. |
| ГИДРАВЛИЧЕСКИЙ 3-Х КУЛАЧКОВЫЙ ПАТРОН Предназначен для закрепления деталей. Обладает высокой точностью изготовления и сбалансирован под нагрузкой. |
| СТОЙКА ЧПУ FANUC СПЕЦИАЛЬНО РАЗРАБОТАНА ДЛЯ СТАНКОВ TAKISAWA Адаптирована на заводе TAKISAWA для удобства выбора режимов резания, преднастроена для работы с системой измерения инструмента и имеет широкий диапазон встроенных циклов. |
| ГИДРАВЛИЧЕСКАЯ ПИНОЛЬ ЗАДНЕЙ БАБКИ Пиноль задней бабки с управляемым поджатием гидроцилиндром, позволяет закреплять тяжелые заготовки в центрах и обрабатывать детали за 1 установку. |
| КОНВЕЙЕР ДЛЯ СТРУЖКИ Автоматизировано удаляет стружку из зоны резания. Позволят оператору не отвлекаться на выгрузку стружки из рабочей зоны. |
ПРИВОД ГЛАВНОГО ШПИНДЕЛЯ - FANUC (ЯПОНИЯ) | |
ПРИВОДА ПО ОСЯМ X/Z - FANUC (ЯПОНИЯ) | |
ШПИНДЕЛЬ С ПРЯМЫМ ПРИВОДОМ | |
СЕРВОПРИВОДНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА ТИПА ВМТ НА 12 ПРИВОДНЫХ ПОЗИЦИЙ ИНСТРУМЕНТА | |
ЗАДНЯЯ БАБКА | |
ИНСТРУМЕНТАЛЬНЫЙ БЛОК ДЛЯ НАРУЖНОЙ ОБРАБОТКИ, 2 ШТ. | |
ИНСТРУМЕНТАЛЬНЫЙ БЛОК ДЛЯ РАСТОЧНОГО ИНСТРУМЕНТА, 4 ШТ. | |
ИНСТРУМЕНТАЛЬНЫЙ БЛОК ДЛЯ U-ОБРАЗНОГО СВЕРЛА, 2 ШТ. | |
ПЕРЕХОДНЫЕ ЦИЛИНДРИЧЕСКИЕ ВТУЛКИ | |
ПЕРЕХОДНЫЕ КОНУСНЫЕ ВТУЛКИ | |
ПЕРЕХОДНЫЕ ВТУЛКИ ПОД U-ОБРАЗНЫЕ СВЕРЛА | |
ЭЛЕКТРИЧЕСКИЙ ШКАФ - FANUC (ЯПОНИЯ) | |
ГИДРАВЛИЧЕСКАЯ СТАНЦИЯ | |
ТРАНСФОРМАТОР | |
ПОЛНОСТЬЮ ЗАКРЫТАЯ ЗОНА ОБРАБОТКИ | |
ЦЕНТРАЛИЗОВАННАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ | |
РАБОЧЕЕ ОСВЕЩЕНИЕ | |
ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА | |
ПЕДАЛЬ УПРАВЛЕНИЯ ГИДРАВЛИЧЕСКИМИ УЗЛАМИ | |
СИСТЕМА ПОДАЧИ СОЖ С ДАВЛЕНИЕМ (3 БАР) | |
МОЩНОСТЬ ПОМПЫ ПОДАЧИ СОЖ | |
ЗАЩИТА НАПРАВЛЯЮЩИХ ПО ОСЯМ X/Z И ШВП | |
ФУНКЦИЯ АВТОМАТИЧЕСКОГО ОТКЛЮЧЕНИЯ | |
ПОРТ RS-232 | |
РЕГУЛИРОВОЧНЫЕ БОЛТЫ И ОПОРЫ | |
ИНСТРУМЕНТ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА | |
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ НА РУССКОМ ЯЗЫКЕ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА Система измерения инструмента позволяет исключить из технологического процесса дорогостоящие простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную. |
| УЛОВИТЕЛЬ ГОТОВЫХ ДЕТАЛЕЙ Позволяет увеличить производительность за счёт автоматизированного улавливания деталей, тем самым сокращая время простоя на изъятие готовой детали оператором. |
| ЦАНГОВЫЙ ПАТРОН Цанговые патроны применяют главным образом для закрепления прутка или для повторного зажима заготовок по предварительно обработанной поверхности. Ускоряют обработку прутков. Наилучшим образом подходят для работы с крупной серией деталей. |
| СИСТЕМА ДИАЛОГОВОГО ПРОГРАММИРОВАНИЯ MANUAL GUIDE ДЛЯ FANUC Позволяет упростить процессы машинной обработки и сократить длительность производственного цикла, и вместе с этим повысить качество изделий, эксплуатационную эффективность и безопасность оператора за счёт «подсказок» и более дружественного интерфейса. |
| ЗАДНЯЯ БАБКА С ПРОГРАММИРУЕМЫМ ПЕРЕМЕЩЕНИЕМ ПИНОЛИ И КОРПУСА Сокращает время установки и поджима деталей. Исключает недостаточный поджим заготовок в ручном режиме, тем самым, исключая перекосы и производственный брак. |
| УЛОВИТЕЛЬ ПАРОВ СОЖ (МАСЛЯНОГО ТУМАНА) Фильтры и сепараторы масляного тумана предназначены для очистки воздуха от паров смазочно-охлаждающей жидкости СОЖ, частиц масляного тумана / аэрозоля, эмульсионного тумана и дымов, образующихся при работе на различных станках. Повышает срок эксплуатации оборудования и чистоту производства. |
| РОБОТ-МАНИПУЛЯТОР Позволяет производить загрузку и разгрузку заготовок в автоматическом режиме. Многократно увеличивает производительность оборудования и снижает производственный брак. |
| BAR FEEDER (АВТОПОДАТЧИК ПРУТКА) Автоматизированное устройство подачи прутка. Увеличивает производительность за счёт исключения оператора из процесса загрузки заготовок через шпиндель. |
| BAR PULLER (ВЫТЯГИВАТЕЛЬ ПРУТКА) Автоматизированное устройство вытягивания прутка. Протаскивает пруток через шпиндель, облегчая работу оператора. Самое простое и доступное средство автоматизации. |
СИСТЕМА ЧПУ FANUC 0I-TD (ЯПОНИЯ) + 10,4” LCD МОНИТОР C ЦВЕТНЫМ ЭКРАНОМ | |
СИСТЕМА ЧПУ FANUC 0I-TD MGI (ЯПОНИЯ) - MANUAL GUIDE I (ДИАЛОГОВОЕ ПРОГРАММИРОВАНИЕ) | |
ЗАМЕНА ГИДРАВЛИЧЕСКОГО 3-Х КУЛАЧКОВОГО ПАТРОНА – 150 ММ / 42 ММ НА AUTOBLOCK (ГЕРМАНИЯ) | |
ЗАМЕНА ГИДРАВЛИЧЕСКОГО 3-Х КУЛАЧКОВОГО ПАТРОНА – 200 ММ / 52 ММ НА AUTOBLOCK (ГЕРМАНИЯ) | |
УВЕЛИЧЕНИЯ ОТВЕРСТИЯ ШПИНДЕЛЯ ДЛЯ ОБРАБОТКИ ПРУТКА С 52 ММ ДО 65 ММ | |
ЗАМЕНА ГИДРАВЛИЧЕСКОГО 3-Х КУЛАЧКОВОГО ПАТРОНА – 200 ММ / 65 ММ НА AUTOBLOCK (ГЕРМАНИЯ) | |
ЗАМЕНА ГИДРАВЛИЧЕСКОГО 3-Х КУЛАЧКОВОГО ПАТРОНА – 200 ММ / 65 ММ НА STRONG (ТАЙВАНЬ) | |
ЗАМЕНА ГИДРАВЛИЧЕСКОГО 3-Х КУЛАЧКОВОГО ПАТРОНА – 250 ММ / 75 ММ НА AUTOBLOCK (ГЕРМАНИЯ) | |
УВЕЛИЧЕНИЯ ОТВЕРСТИЯ ШПИНДЕЛЯ ДЛЯ ОБРАБОТКИ ПРУТКА С 75 ММ ДО 90 ММ | |
ЗАМЕНА ГИДРАВЛИЧЕСКОГО 3-Х КУЛАЧКОВОГО ПАТРОНА – 250 ММ / 90 ММ НА AUTOBLOCK (ГЕРМАНИЯ) | |
ЗАМЕНА ГИДРАВЛИЧЕСКОГО 3-Х КУЛАЧКОВОГО ПАТРОНА – 300 ММ / 90 ММ НА AUTOBLOCK (ГЕРМАНИЯ) | |
ГИДРАВЛИЧЕСКИЙ ЦАНГОВЫЙ ПАТРОН | |
СИСТЕМА КОНТРОЛЯ ИЗМЕРЕНИЯ ИНСТРУМЕНТА (РУЧНАЯ) | |
СИСТЕМА КОНТРОЛЯ ИЗМЕРЕНИЯ ИНСТРУМЕНТА RENISHAW RP3 (АВТОМАТИЧЕСКАЯ) | |
СИСТЕМА ИЗМЕРЕНИЯ ДЕТАЛЕЙ RENISHAW OLP40 (АВТОМАТИЧЕСКАЯ) | |
СИСТЕМА КОНТРОЛЯ ИЗНОСА ИНСТРУМЕНТА | |
СЧЕТЧИК ДЕТАЛЕЙ | |
АВТОМАТИЧЕСКАЯ ЗАДНЯЯ БАБКА С ГИДРАВЛИЧЕСКИМ ПИНОЛЕМ | |
ИНТЕРФЕЙС ДЛЯ АВТОПОДАТЧИКА ПРУТКА | |
АВТОПОДАЮЩЕЕ УСТРОЙСТВО FEDEK МОДЕЛИ DH-65 (1,2 М) | |
АВТОПОДАЮЩЕЕ УСТРОЙСТВО FEDEK МОДЕЛИ DH-65L (1,5 М) | |
КОРЗИНА ДЛЯ СТРУЖКИ | |
АВТОМАТИЧЕСКАЯ ДВЕРЬ | |
АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ ПИТАНИЯ ПРИ ИЗГОТОВЛЕНИИ ОПРЕДЕЛЕННОЙ ПАРТИИ ДЕТАЛЕЙ | |
БЛОКИРОВКА СТАНКА ПРИ РАБОТЕ | |
ИНТЕРФЕЙС ДЛЯ РОБОТИЗИРОВАННОЙ СИСТЕМЫ | |
ВОЗДУШНЫЙ ОБДУВ ШПИНДЕЛЯ (ВНЕШНИЙ) | |
КОНДИЦИОНЕР ЭЛЕКТРИЧЕСКОГО ШКАФА | |
ТЕПЛООБМЕННЫЙ ШКАФ ДЛЯ ОХЛАЖДЕНИЯ МАСЛА В ГИДРОСТАНЦИИ | |
СИСТЕМА ПОДАЧИ СОЖ С ДАВЛЕНИЕМ (10 БАР) | |
УВЕЛИЧЕННАЯ МОЩНОСТЬ ПОМПЫ ПОДАЧИ СОЖ | |
УЛОВИТЕЛЬ ПАРОВ СОЖ (МАСЛЯНОГО ТУМАНА) | |
КОМПЛЕКТ ЗАКАЛЕННЫЕ КУЛАЧКОВ | |
КОМПЛЕКТ НЕ ЗАКАЛЕННЫХ КУЛАЧКОВ |
