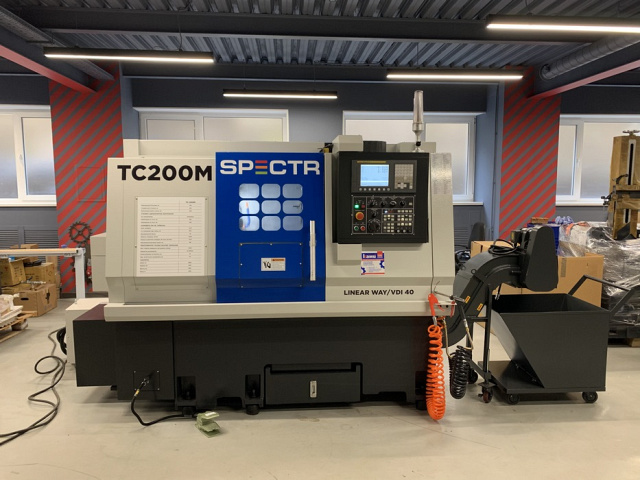

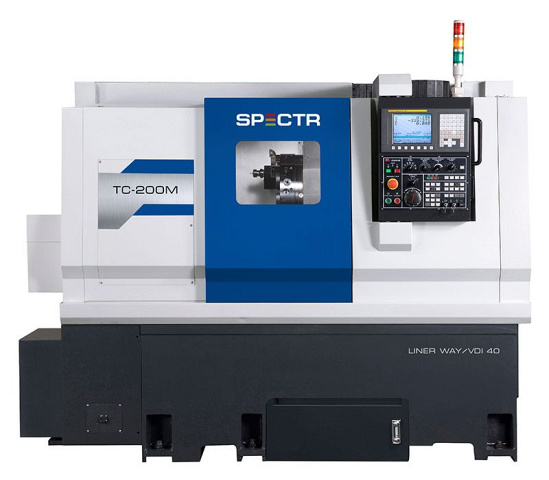

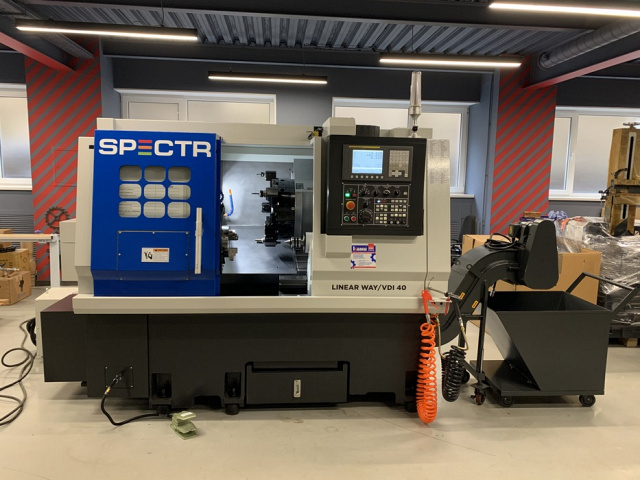

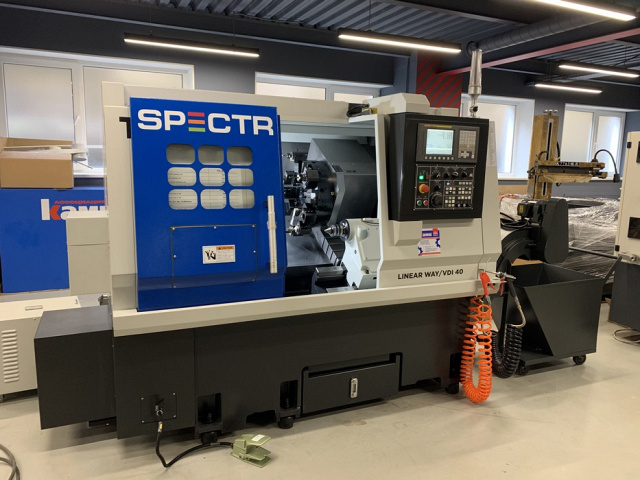

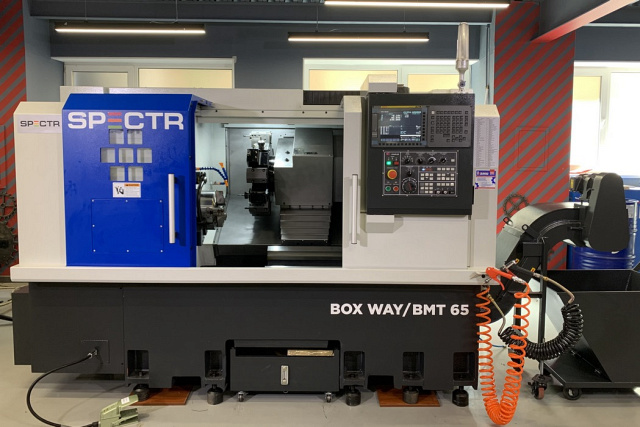

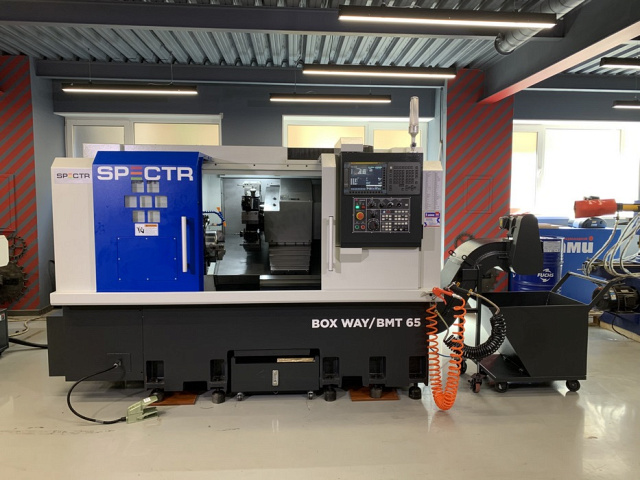

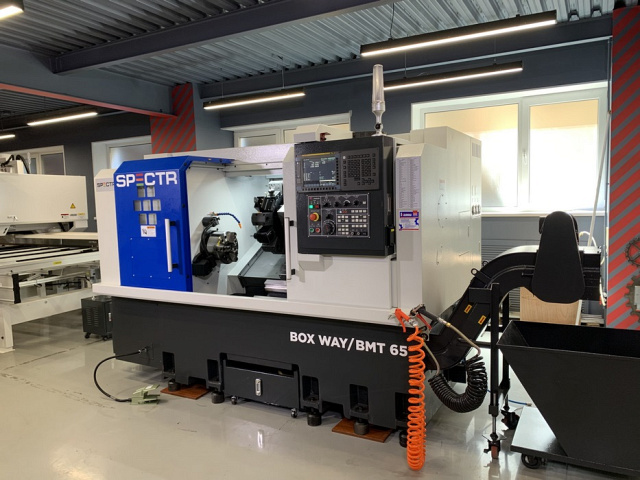

Токарные обрабатывающие центры SPECTR TC-M

ФУНКЦИЯ ФРЕЗЕРОВАНИЯ

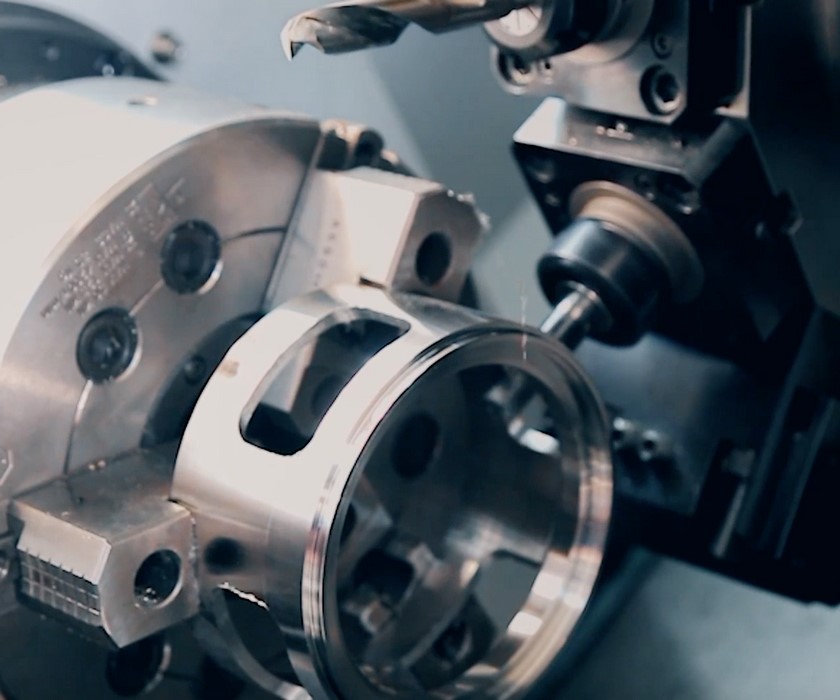

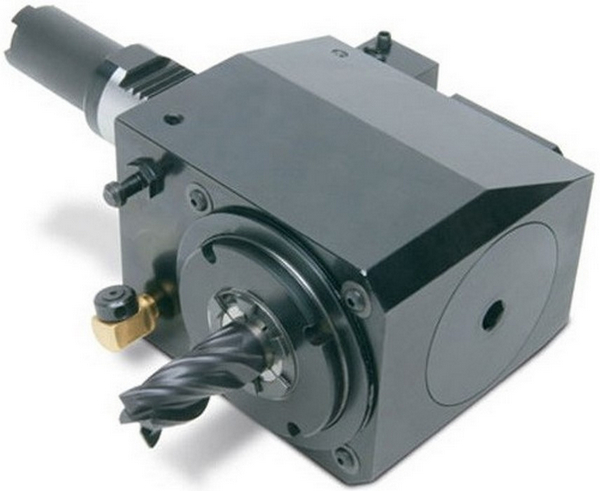

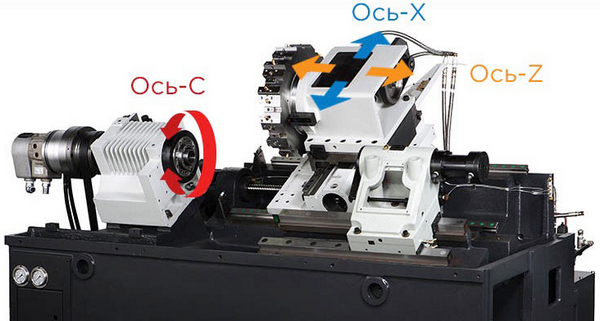

Шпиндель оснащён осью «С» и мощной револьверной головой с приводным инструментом. Такая компоновка позволяет использовать фрезерную функцию, с помощью приводных блоков. Производить фрезерование, осевое сверление и растачивание, нарезание резьбы и другие операции при обработке сложных технологических деталей.

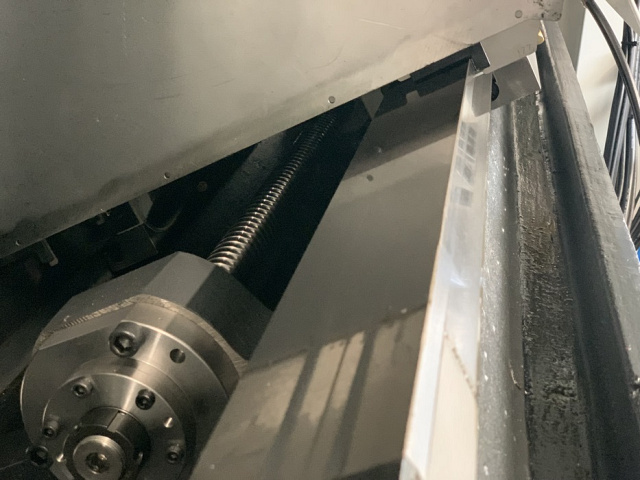

СТАНИНА

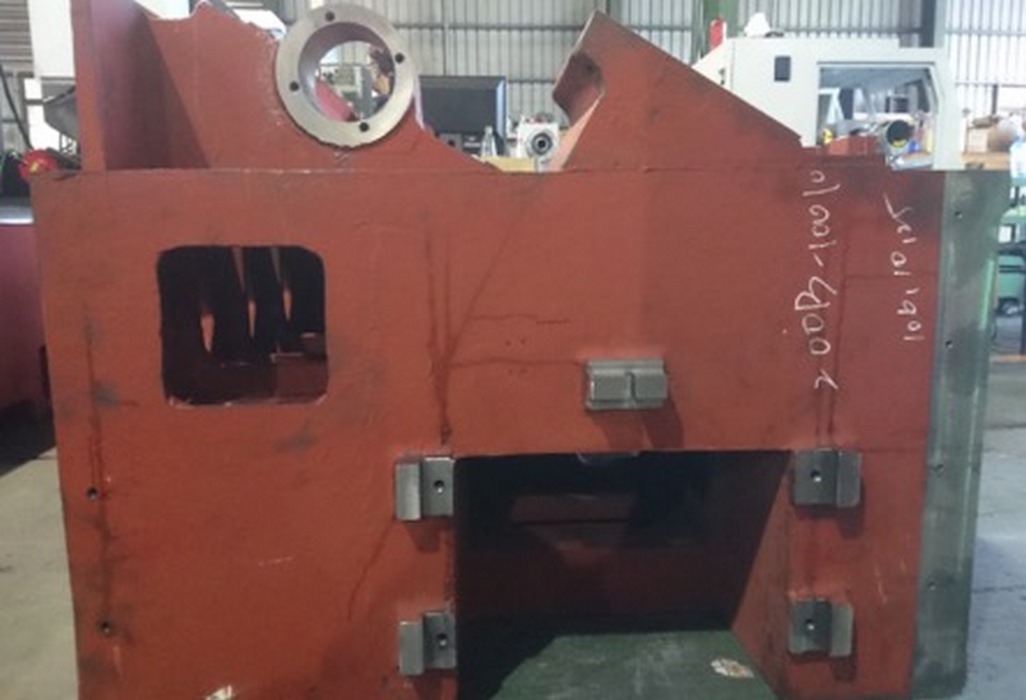

Усиленная цельнолитая наклонная станина из чугуна высокого качества марки Meehanite. Наклон станины 30° обеспечивает оптимальное распределение нагрузки, обеспечивает прочную поддержку револьверной головки в процессе резания. Сочетание наклонной станины под углом 30° и направляющих скольжения позволяет силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 45 HRC

ШПИНДЕЛЬ

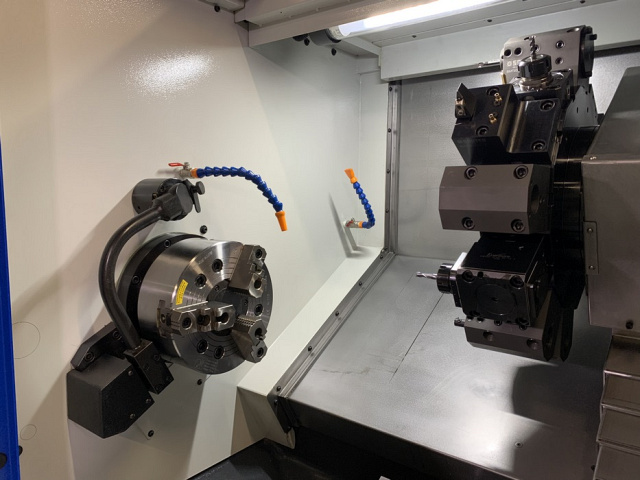

На станке применяется высокоточный жесткий шпиндель, фирмы DA HE, производства Тайвань, шпиндель имеет полноценную С-ось.

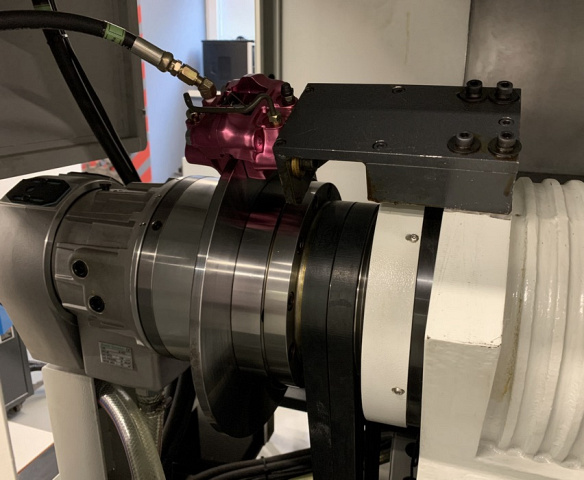

Используются прецизионные подшипники класса Р4, предоставляя высокую осевую тяговую способность. Это обеспечивает повышенную точность при проведении ответственных резов. Гидравлический тормоз шпинделя способен обеспечить плавное движение по оси С - для обработки с небольшим торможением. Мощный тормоз способен остановить и поглотить всю вибрацию от фрезерных операций.

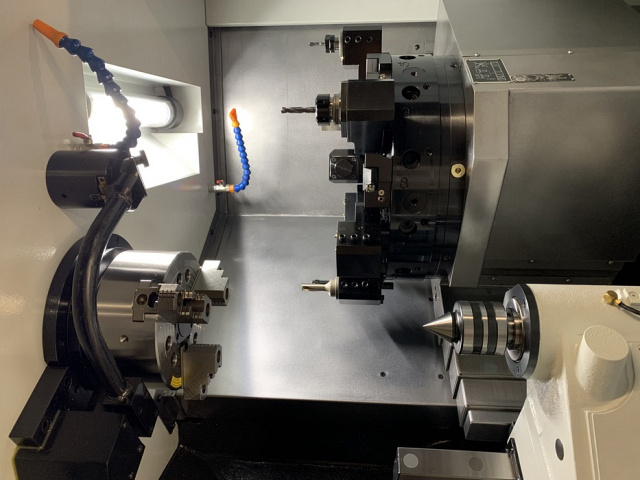

РЕВОЛЬВЕРНАЯ ГОЛОВА (BMT65)

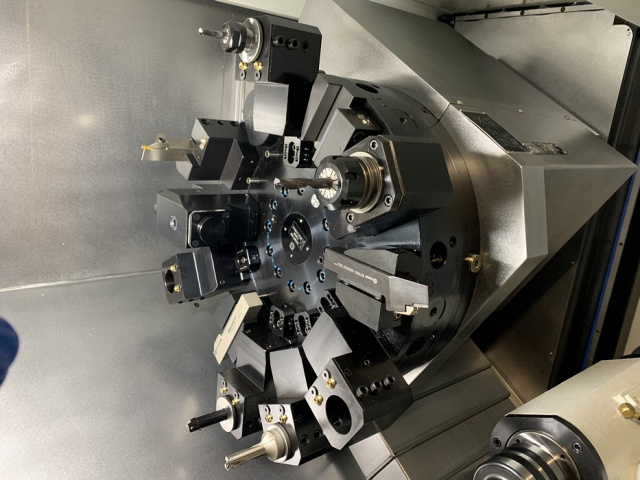

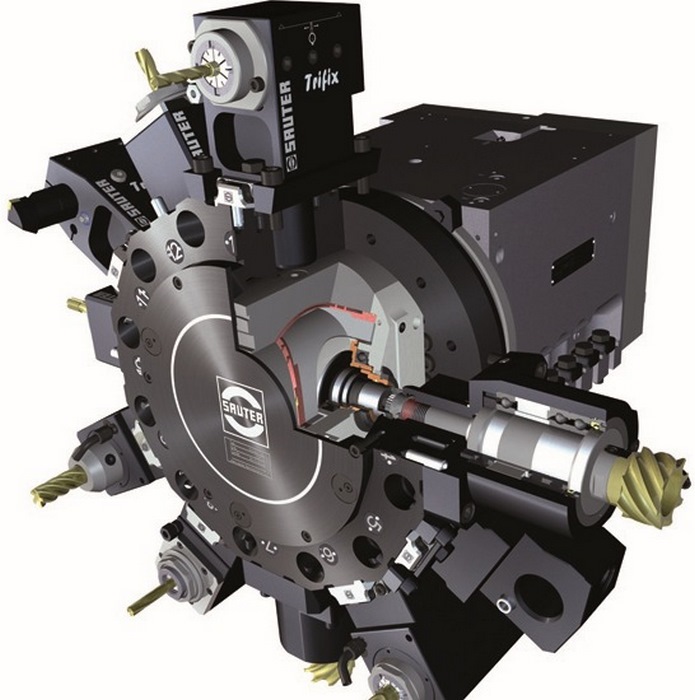

Сервоприводная револьверная голова на 12 позиций с типом крепления инструментальных блоков BMT (в том числе приводных) фирмы SAUTER, Германия. Предназначена для смены и подвода инструмента непосредственно в зону резания.
В инструментальный диск встроен компактный мощный двигатель. Привод инструмента осуществляется непосредственно без шестерен, без колебаний.
Инструментальные позиции установлены по радиусу. Идеально подходит для силовой обработки.

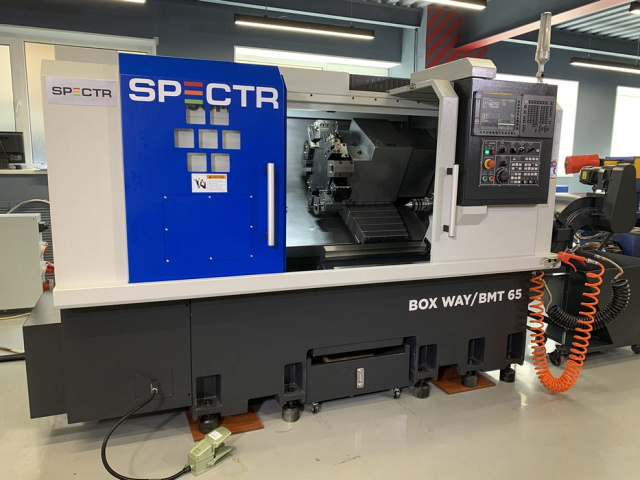

СИСТЕМА КРЕПЛЕНИЯ BMT

Имеет преимущество в жесткости крепления инструментальных блоков к револьверной головке за счет закрепления 4-мя болтами, это позволяет производить обработку при тяжелых режимах резания обеспечивая высокую точность, высокий крутящий момент за счёт прямой передачи
Высокое осевое усилие зажима.

РЕВОЛЬВЕРНАЯ ГОЛОВА (VDI40)

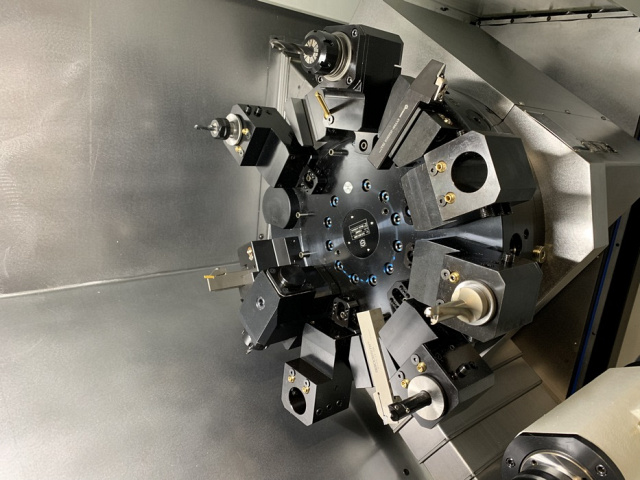

Сервоприводная револьверная голова на 12 позиций с типом крепления инструментальных блоков VDI (в том числе приводных) фирмы SAUTER, Германия. Предназначена для смены и подвода инструмента непосредственно в зону резания.
Инструментальные блоки установлены либо по радиусу или параллельно оси вращения револьверной головки.

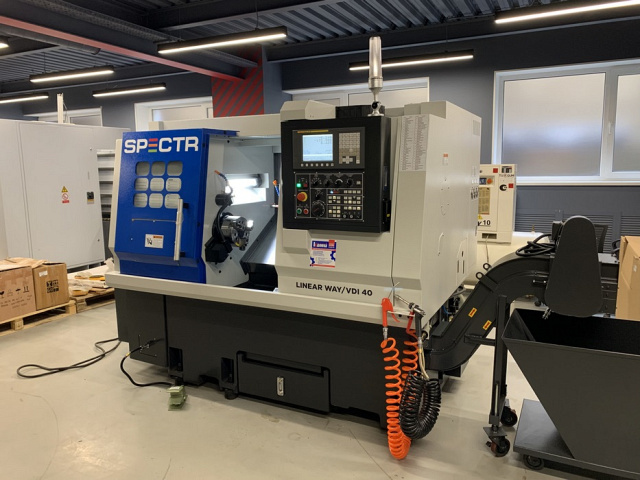

СИСТЕМА КРЕПЛЕНИЯ VDI

Система VDI имеет преимущество в скорости замены одного инструментального блока на другой.
Инструментальные блоки крепятся с помощью клина с зубьями на хвостовике державки.
Регулировка соосности инструмента производится по шпонке или базовой поверхности.
Невысокое осевое усилие зажима.

СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА

Установлена ручная система измерения инструмента фирмы METROL (Япония).
Система измерения инструмента позволяет измерить размер инструмента перед резанием и проверить наличие повреждений или поломки инструмента в процессе обработки.
А так же исключает из технологического процесса простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную.

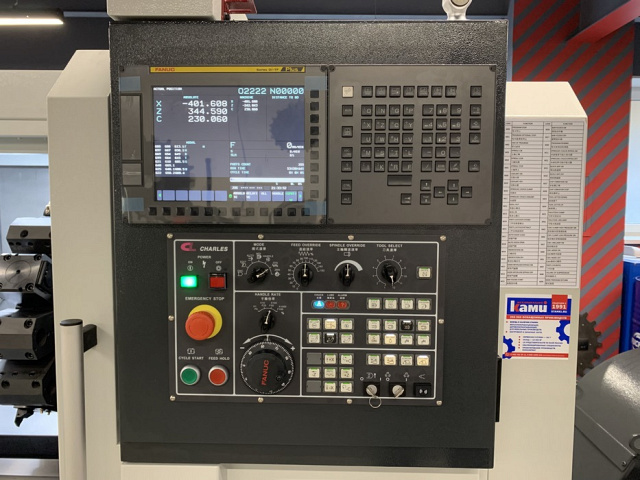

СИСТЕМА ЧПУ

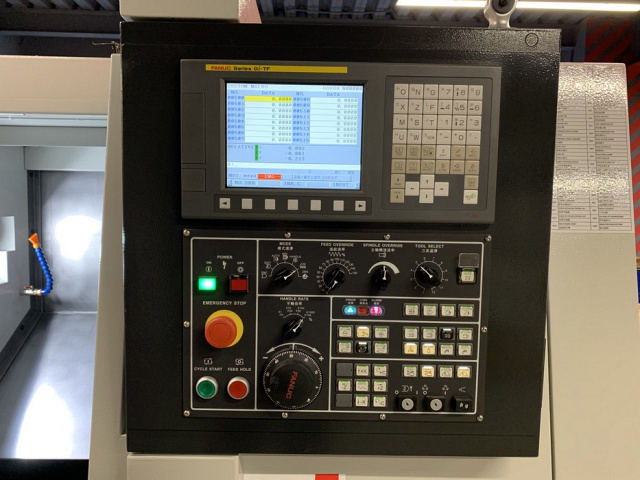

В базовой комплектации установлена система ЧПУ Fanuc 0i TF. Русифицированное меню оператора. Все основные компоненты системы ЧПУ: контроллер, привода, усилители изготовлены фирмой FANUC. Только за счёт этого достигается высокая функциональность, исключительная надёжность при средней наработке не менее 50 лет.
Инновационное программное обеспечение и аппаратная часть гарантируют высокую производительность, точность и качество обрабатываемых изделий.

ТОКАРНЫЙ ПАТРОН

В базовой комплектации установлен самоцентрирующийся 3-х кулачковый патрон фирмы AutoStrong (Тайвань) с гидроприводом. Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.
На станках модели TC 200 M/L – 8” (200 мм), TC 250 M/L – 10” (250 мм). В комплекте комплект калёных и сырых кулачков для полноценной работы.

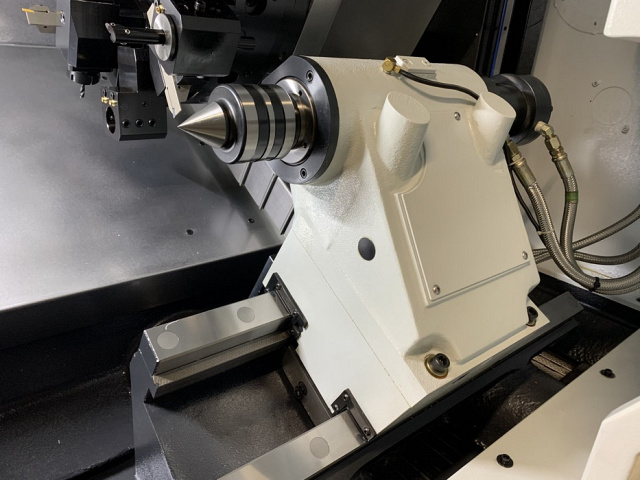

ПРОГРАММИРУЕМАЯ ЗАДНЯЯ БАБКА С АВТОМАТИЧЕСКОЙ ПИНОЛЬЮ

Предназначена для поддержания длинных и тяжелых заготовок, для увеличения жесткости и точности обработки.
Широкие направляющие перемещения задней бабки гарантируют высокую жёсткость и точность при тяжелых режимах резания. Перемещение задней бабки осуществляется при зацеплении штоком к револьверной голове.

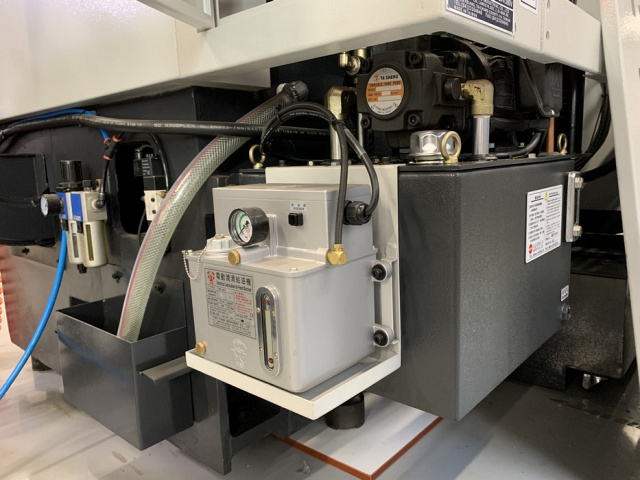

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

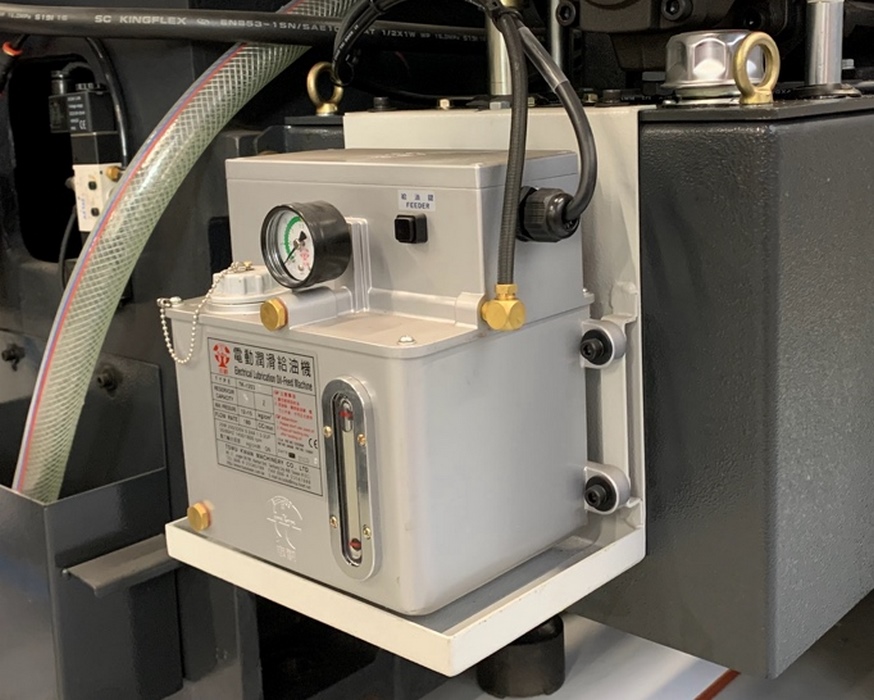

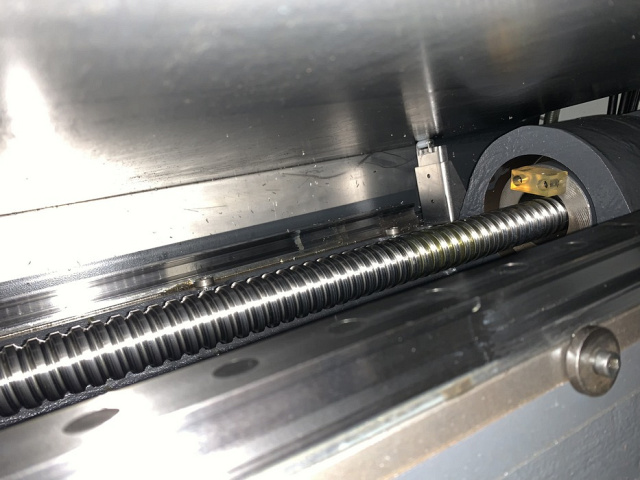

Автоматическая система обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре.

КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ

В стандартной комплектации встроен производительный конвейер производства Fongei (Тайвань) для удаления стружки ленточного типа. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

ПОДГОТОВКА ДЛЯ ПРУТКОПОДАТЧИКА

Для работы с прутком и соединения с автоматическим устройством подачи прутка, на станке смонтированы необходимые разъёмы для подключения. В электрошкафу подведены кабели и подключены необходимые электрические платы для синхронизации работы прутокподатчика со станком. В процессе эксплуатации станка, подключение пруткоподатчика не составит затруднений у обычного оператора.

МАСЛООТДЕЛИТЕЛЬ (СЕПАРАТОР СОЖ)

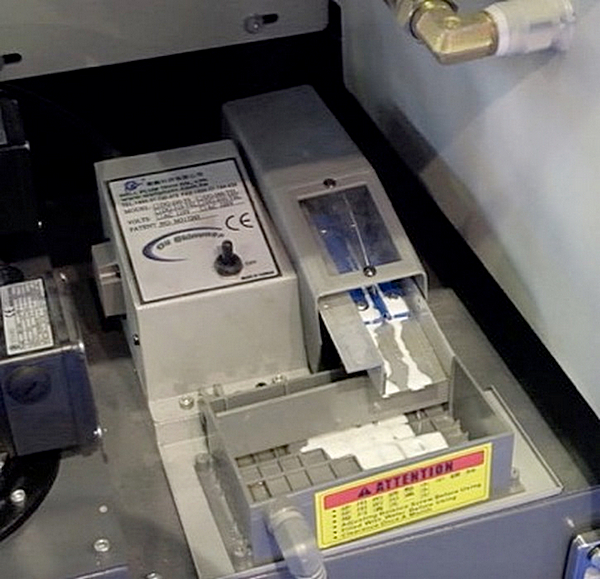

Маслоотделитель или сепаратор СОЖ служит для удаления плавающего масла с поверхности СОЖ диском из нержавеющей стали со специальным покрытием для налипания масла. Удаляется масло, чистая СОЖ поступает обратно в систему охлаждения. Значительно продлевается срок службы использования СОЖ.

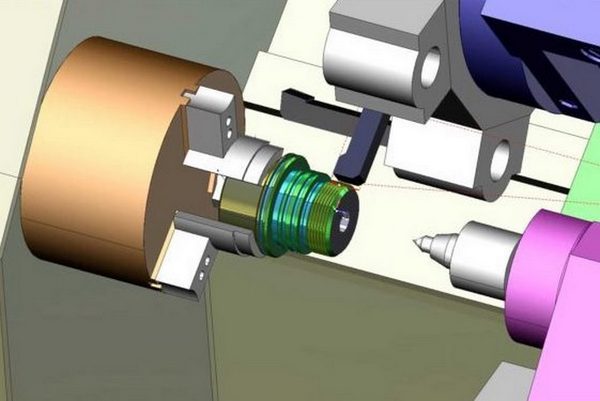

LCD МОНИТОР 10,4” + MANUAL GUIDE I (FANUC)

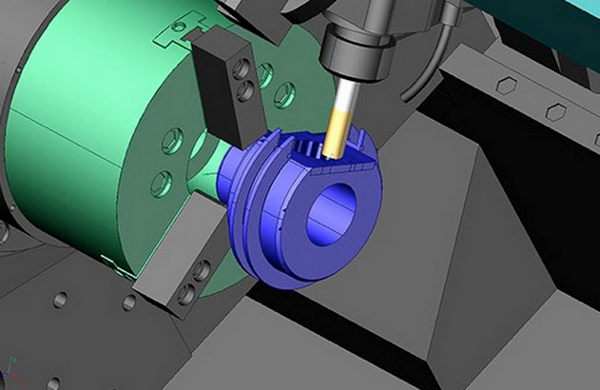

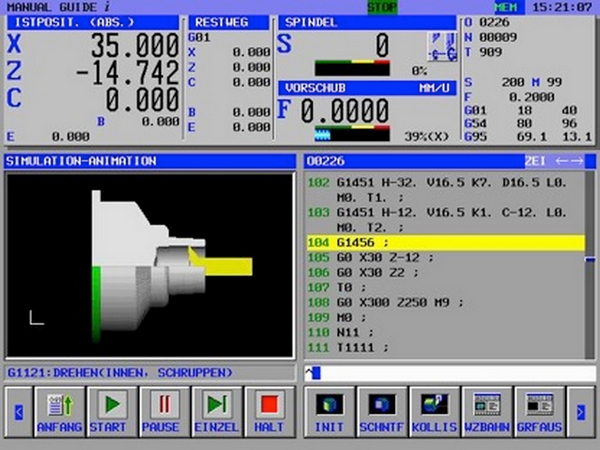

Служит для увеличения производительности за счёт сокращения суммарного времени на обработку чертежей перед началом изготовления и может использоваться как для простых, так и для сложных технологических процессов. Для программирования циклов машинной обработки, включая циклы вращения, фрезеровки, сверления и измерения, можно использовать подсказки или диалоговый режим, а также с легкостью осуществлять программирование деталей и симуляцию непосредственно на мониторе панели управления.

СИСТЕМА ЧПУ SIEMENS

Как альтернативное стандартному ЧПУ решение под требования производства.

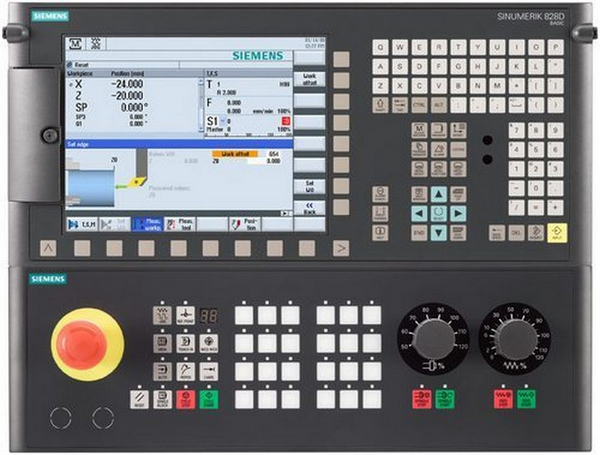

Система ЧПУ Sinumerik 828D, производства Германия.
Предназначена для токарных и обрабатывающих центров. Располагает расширенными технологическими функциями и универсальными методами программирования, включая функцию ShopTurn. Которая предлагает оператору все для быстрого и простого перехода от чертежа к детали графически в форме рабочего плана.

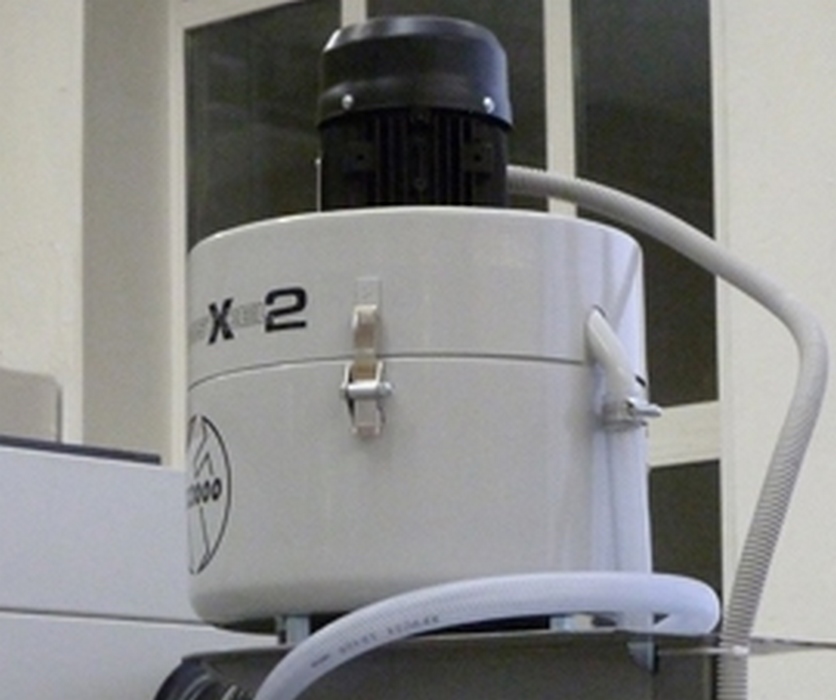

УЛОВИТЕЛЬ МАСЛЯНОГО ТУМАНА

Эффективно собирает масляный туман во время работы и, при необходимости, обеспечивает возврат собранного масла обратно в станок. Применяются на металлообрабатывающем производстве образуется масляный туман после применения смазочно-охлаждающей эмульсии и различных масел. Постоянное осаждение капель тумана на поверхностях пола, стен и оборудования в цехе приводит к нарушению условий гигиены труда.

УЛОВИТЕЛЬ ГОТОВЫХ ДЕТАЛЕЙ

Позволяет автоматизировать процесс работы при поточном производстве, исключая присутствие оператора в рабочей зоне и сокращая время простоя оборудования.

Максимальный диаметр детали: Ø50 мм
Максимальная длина изделия: 150 мм
Максимальный вес: 2 кг

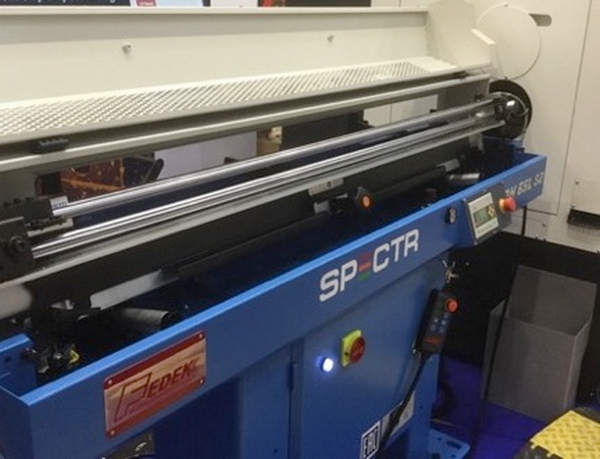

АВТОПОДАТЧИК ПРУТКА

Предназначен для подачи прутка непосредственно зону резания и обеспечивает работу станка в автоматическом режиме.
Основные технические характеристики DH-65/65L

• Модель: DH-65/65L
• Диаметр прутка: 5 - 65 мм
• Длина основного вала: 1200 / 1500 мм
• Высота центра вала: 850 - 1250 мм
• Вес: 250 кг
• Давление: 6 кг/см²
