Токарный обрабатывающий центр EMCO S65 TCM

Токарные центры SKM NL 4000/5000

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Австрия

Макс. диаметр точения

310 мм
Макс. длина точения

680 мм
Мощность

15 / 18 кВт
Приводной инструмент

есть
Ось Y

нет

Назначение

Компактный токарный станок с ЧПУ с приводной револьверной головкой предназначен для обработки прутковых заготовок* с максимальным диаметром до Ø65 мм и обработки заготовок в патроне - до Ø310 мм. Главный шпиндель развивает скорость вращения до 4200 об/мин, максимальная мощность главного привода – 18 кВт. Для обработки валов имеется исполнение станка с автоматической задней бабкой.

* При оптимальном соотношении цена-качество станок обладает наилучшими характеристиками для производства мелкосерийных и среднесерийных партий деталей из различных материалов (стали, алюминий, цветные металлы).

Область применения

Токарные обрабатывающие центры EMCO применяются во всех отраслях машиностроительной индустрии, как для основного, так и для вспомогательного производства, изготовление автомобильных компонентов, гидро- и пневмотехнике, а также в авиационно-космической промышленности, медтехнике и приборостроении.

Широкий спектр автоматизации позволяет на базе станков создавать гибкие производственные модули и участки для средне- и крупносерийного производства с возможностью моментальной переналадки на различные детали.

Аэрокосмическая промышленность

Автомобильная промышленность

Приборостроение

Машиностроение

Схемы обработки

Внеосевое развёртывание

Торцевое развёртывание

Наружное (проходное) точение

Контурное фрезерование

Расточка

Накатка профиля

Конструктивные особенности

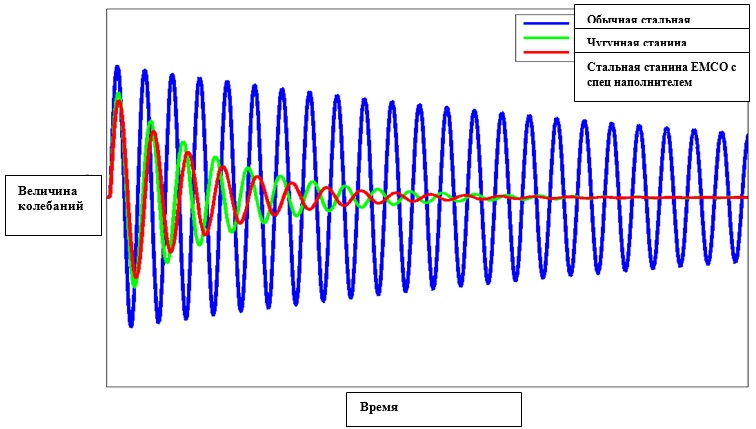

Станина станка изготовлена в Австрии из высокопрочной стали, методом минерального литья и наполнена специальным виброгасящим наполнителем, имеет непревзойденные характеристики термостабильной и виброгашения.

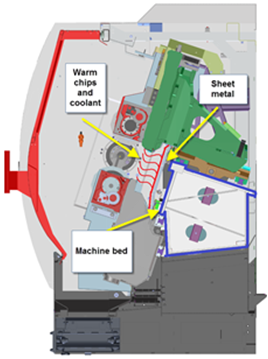

Сама станина и узлы смонтированные на ней – шпиндели и револьверная головка, термически изолированы от рабочей зоны кожухами и телескопической защитой.

Имеет низкий центр тяжести и виброгасящий наполнитель, сконструировано так, что для установки станка специального фундамента не требуется.

Имеет гидравлический привод и ход 500 мм, вращающийся центр с конусом MT4 встроен в корпус.

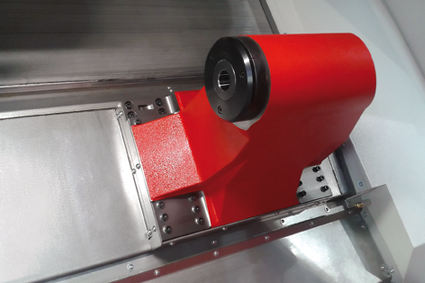

Полностью автоматическая задняя бабка с регулируемым от ЧПУ перемещением на ход 500 мм;

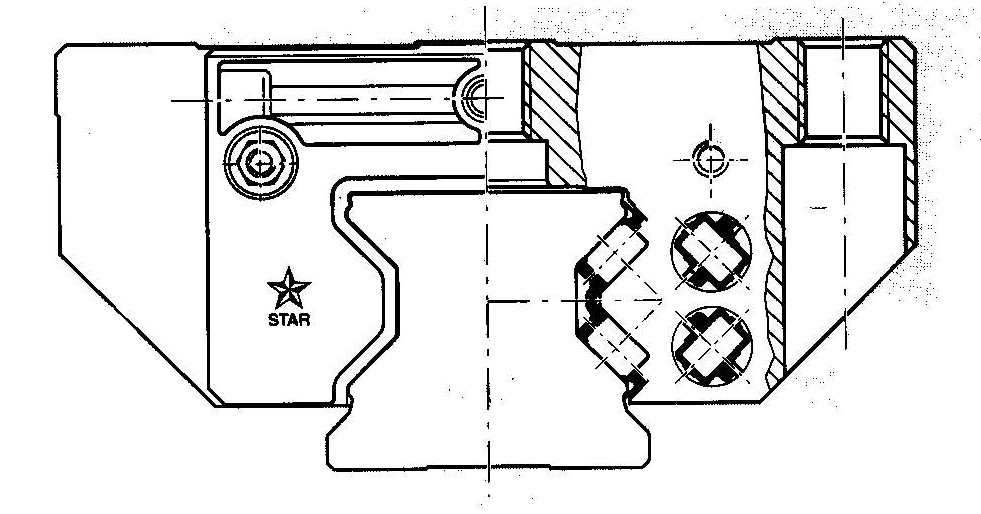

Оснащена преднагруженным роликовыми направляющими BOSCH REXROTH (Германия);
Более жесткая конструкция, чем механическая задняя бабка с выдвижной пинолью;
Простота программирования;
Скорость перемещений задней бабки 20 м/мин.

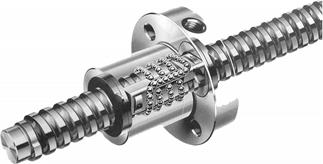

Преднагруженные ШВП и преднагруженные роликовые направляющие, позволяют достичь скорости быстрых перемещений до 30 м/мин, при этом сохраняя высокую точность обработки.

Высокая скорость;
Высокая повторяемость;
Высокая точность;
Минимум смазки;
Нет эффекта старт-стоп;
Лучшее качество готовых деталей;
Сделаны в Германии.

Роликовые направляющие качения и ШВП от BOSCH REXROTH (Германия)

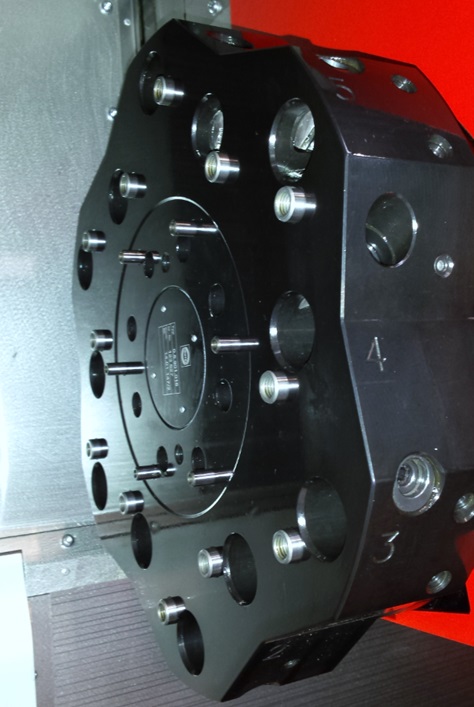

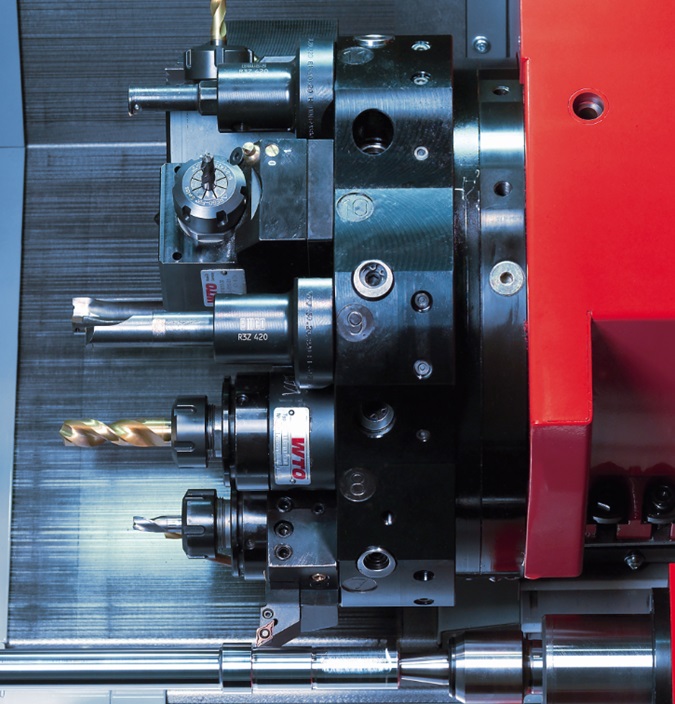

Осевого типа VDI30, производства Sauter (Германия), с быстрой индексацией, регулируемой скоростью вращения, оснащена автономным сервоприводом для приводного инструмента и вращения головки.

Беззазорный фрезерный привод идеально подходит не только для фрезерования и сверления, но и для жесткого нарезания резьбы, зубофрезерования и полигонального точения.

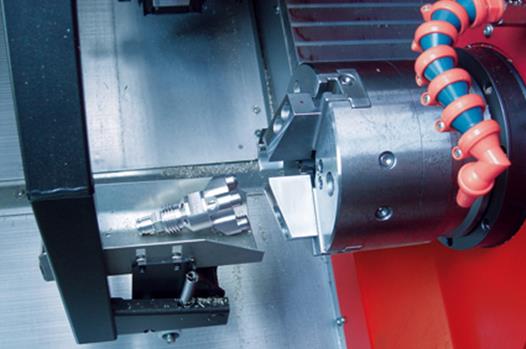

Перемещения уловителя деталей программируется от ЧПУ, предотвращает повреждение деталей, освобождает от необходимости останавливать станок для забора готовых деталей.

Максимальная длина детали – 175 мм
Максимальный диаметр детали – 65 мм
Максимальный вес детали – 4,5 кг

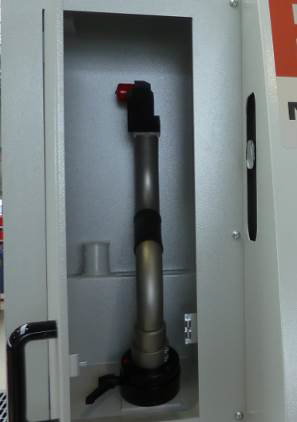

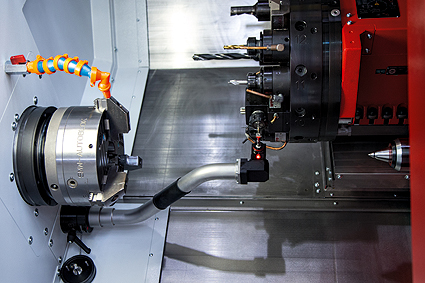

Устанавливается мгновенно в рабочей зоне вручную, после использования хранится в специальной ячейке в корпусе станка. Работает в автоматическом режиме. Такой вариант хранения обеспечивает большей срок службы измерительного инструмента, стружка и СОЖ не попадает на инструмент во время обработки.

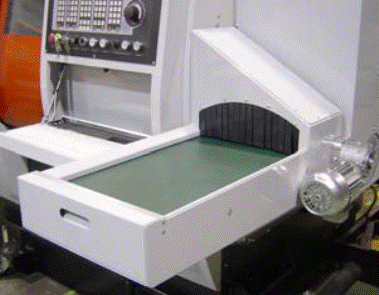

Для еще большего удобства предлагается ленточный конвейер готовых деталей, полезная поверхность 340 х 750 мм.

Компактная и жесткая станина

Гарантирует постоянную точность и больший съем металла.

Сокращают вспомогательное время, что ведет к повышению производительности.

Позволяет изготавливать технологически сложные детали без переналадки.

С высокой скоростью позиционирования сокращают вспомогательное время.

Гарантирует максимальную жесткость и легкость обработки.

Путем установки системы измерения инструмента и улавливателя деталей, автоподающего устройства.

Комплектация

Дополнительная

Оптическое измерение инструмента

Электронный ручной пульт-маховичок

Расширение памяти на 4GB для ЧПУ SIEMENS

Расширенный пакет ПО SHOPTURN

Netservice, онлайн-диагностика

Система СМС-оповещения

Клавиатура QWERTY

ПО мониторинга инструмента TOOLINSPECT

Расширение памяти ЧПУ FANUC на 2 GB

Комплект установочных башмаков

Опция SuperBigBore, увеличение отверстия в шпинделе до Ø95 мм

Улавливатель деталей

Интерфейс для подключения пруткоподатчика

Комплект пластиковых втулок в шпиндель

Конвейер готовых деталей

Комплект опций для работы с прутком, включает: пруткоподатчик 1000 мм, улавливатель деталей, сигнальную лампу

Пруткоподатчик 10 - 65 мм, длина 3200 мм

Пруткоподатчик 10 - 65 мм, длина 3200 мм, многоуровневый

Стальные держатели прутка Ø 10 - 60 мм

Система измерения инструмента для аксиального револьвера

Система измерения инструмента для радиального револьвера

Калибр для системы измерения VDI30

Стружкоуборочный конвейер

Вращающийся центр задней бабки MT4

Тележка для стружки 400 л, с отстойником СОЖ

Автоматические двери

Улавливатель масляных паров

Кондиционер электрошкафа

Ножная педаль управления гидропатрона или задней бабки

Помпа высокого давления 10 бар

Тестовая оправка для главного шпинделя А2-6

Лазерный обмер геометрии станка на заводе-изготовителе, с корректировкой погрешностей и выдачей сертификата

3-х кулачковый гидравлический патрон Ø210 мм А2-6

Комплект сырых кулачков для патрона Ø210 мм А2-6

Комплект каленных кулачков для патрона Ø210 мм А2-6

3-х кулачковый гидравлический патрон Ø254 мм А2-6

Комплект сырых кулачков для патрона Ø254 мм А2-6

Комплект каленных кулачков для патрона Ø254 мм А2-6

Цанговый патрон SPANNTOP-MODULAR COLLET CHUCK (А2-6)

Цанговый патрон SPANNTOP-COMBI COLLET CHUCK (А2-6)

Цанговый патрон SPANNTOP-COMBI AXFIX COLLET CHUCK (А2-6)

Ручной съемщик цанг

Цанга круглая

Цанга шестигранная

Цанга квадратная

Комплект оснастки для крепления стационарного инструмента, осевой VDI30

Радиальный резцедержатель 20 х 20 M4 – 2 шт

Радиальный резцедержатель 20 х 20 M3 – 1 шт

Цанги ESX 25 для зажатия Ø 2 - 16 мм – 2 шт

Твердосплавный держатель для сверла Ø 25 мм

Расточная оправка Ø16

Комплект оснастки для крепления стационарного и приводного инструмента, осевой VDI30

Радиальный резцедержатель 20 х 20 M4 – 2 шт

Радиальный резцедержатель 20 х 20 M3 – 1 шт

Цанги ESX 25 для зажатия Ø 2 - 16 мм – 2 шт

Твердосплавный держатель для сверла Ø 25 мм

Расточная оправка Ø16

Радиальный блок приводного инструмент

Осевой блок приводного инструмента

Радиальный блок приводного инструмент

Осевой блок приводного инструмента

Радиальный резцедержатель 20 х 20 M4
Радиальный резцедержатель 20 х 20 M3
Осевой резцедержатель 20 х 20 M4
Осевой резцедержатель 20 х 20 M3
Цанги ESX 25 для зажатия 2 - 16 мм
Сменный держатель на сверло Ø16 мм
Сменный держатель на сверло Ø20 мм
Сменный держатель на сверло Ø25 мм
Сменный держатель на сверло Ø32 мм

Ø8 / 10 / 12 мм - VDI 30 / 16 / 20 / 25 / 32 / cо смещением 25 мм

Резьбонарезной патрон для метчиков ESX 25

Плавающая оправка для разверток

Барстопер

Барпуллер

Модель

S65 TCM

Макс. диаметр точения, мм

310

Макс. диаметр обработки , мм

310

Макс. длина точения, мм

680

Макс. диаметр прутка, мм

Перемещение по оси Z, мм

610

Мощность шпинделя, кВт

15 / 18

Конус

A2-6

Обороты шпинделя, об/мин

4200

Диаметр отверстия шпинделя, мм

Мощность, кВт

15 / 18

Диаметр подшипника шпинделя, мм

100

Макс. крутящий момент шпинделя, Нм

192

Система ЧПУ

Fanuc / Siemens

Расстояние между центрами, мм

680

Диаметр вращения над станиной, мм

540

Диаметр вращения над поперечными салазками, мм

360

Перемещение по оси X, мм

210

Мощность СОЖ, кВт

0,57

Разрешение оси С, °

0,001

Приводной инструмент

есть

Ось Y

нет

Ускоренное перемещение по оси С, об/мин

1000

Объём бака СОЖ, л

230

Погрешность позиционирования VDI 3441 по осям X / Y / Z, мм

3 / 3,5 / 3,5

Установочная мощность, кВт

Длина хода задней бабки, мм

500

Макс. усилие, Н

8000

Макс. скорость хода, м/мин

Конус отверстия задней бабки

МТ4

Тип револьверной головки (опционально)

VDI30

Число инструментальных гнезд / из них приводных, шт.

12 / 12

Сечение хвостовика инструмента (опционально), мм

20 х 20

Макс. диаметр расточного инструмента, мм

Мощность приводного инструмента, кВт

Время смены инструмента, сек

0,2

Частота вращения приводного инструмента, об/мин

5000

Крутящий момент на приводном инструменте, Нм

Ускоренная подача по оси X, м/мин

Ускоренная подача по оси Z, м/мин

Усилие подачи по оси X, Н

5000

Усилие подачи по оси Z, Н

7000

Длина, мм

2852

Ширина, мм

1722

Высота, мм

1880

Вес, кг

4300
