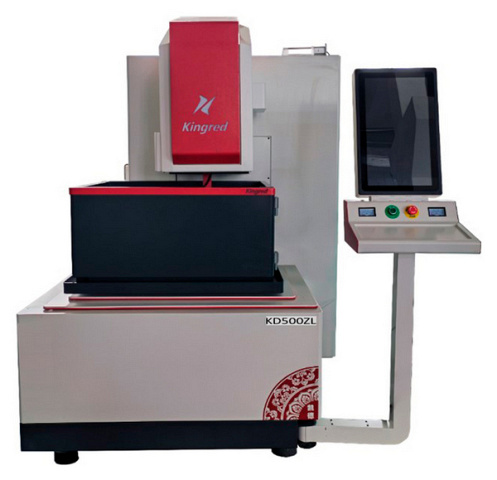

Проволочно-вырезные электроэрозионные станки Kingred KD500A / B

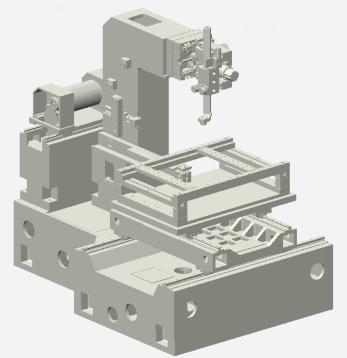

Термически сбалансированная станина увеличенной жесткости

1) Жесткая литая станина станка из высококачественного чугуна HT250.

2) Двойной отпуск, гарантирующий отсутствие внутренних напряжений и длительное сохранение точностных характеристик станка.

3) «С»-образная конструкция с верхней колонной без пустот исключает появление деформации и гораздо более жесткая по сравнению с «F»-образной структурой.

4) «T»-образная конструкция основания станины позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола.

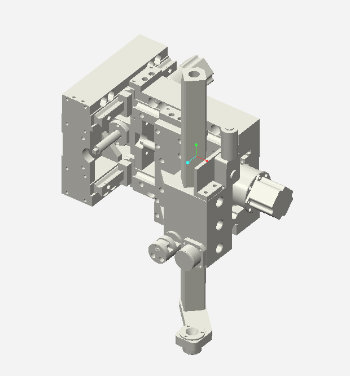

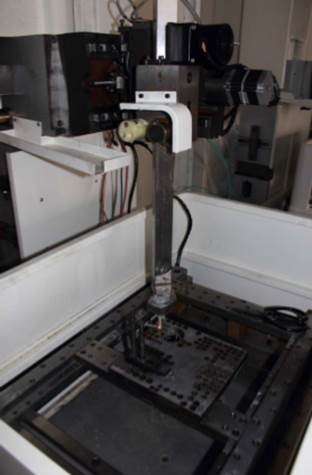

Узел обработки под углом

1) Запатентованная вертикальная конструкция узла для обработки углов ±15°/100 мм, оси U,V приводятся в движение высокоточными ШВП по линейным направляющим.

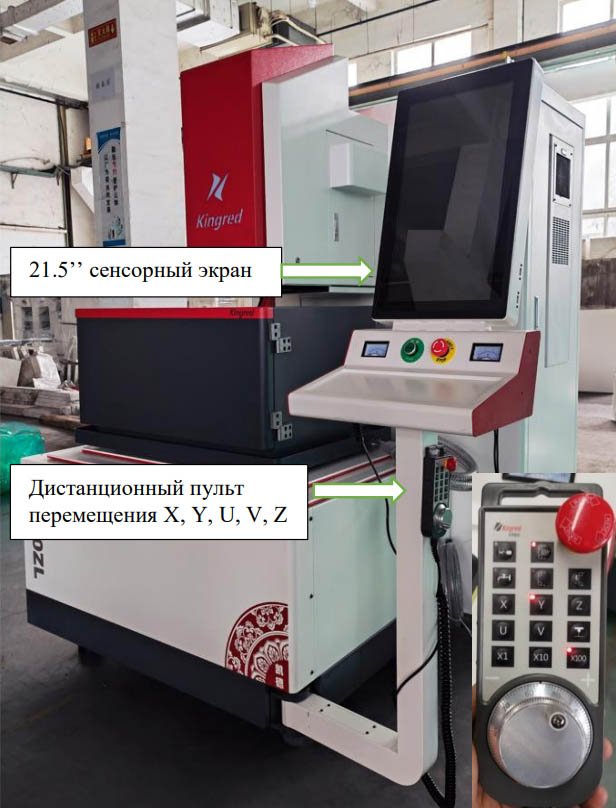

2) Выносной пульт управления для максимального удобства.

3) Z-ось может быть выставлена по отношению к заготовке с минимальным зазором.

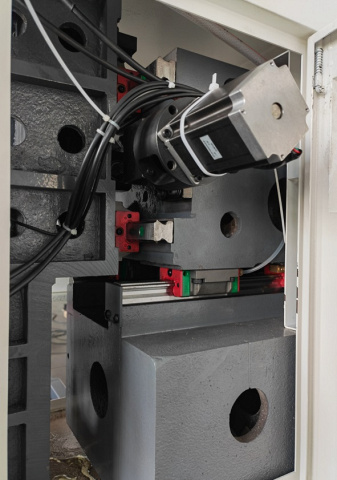

4) Z-ось оснащается низкоскоростным приводом с высоким крутящим моментом, что позволяет не перематывать проволоки при установке Z-оси, что очень удобно при обработке заготовки с переменной высотой.

Система приводов

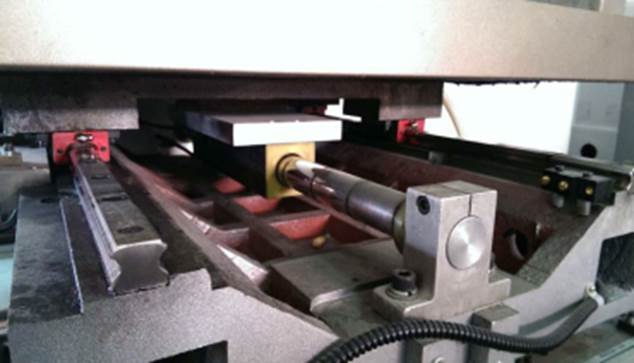

На станках серии A установлены японские сервопривода YASKAWA, обеспечивающие высокую точность перемещения и надежность.

На станках серии B установлены цилиндрические линейные моторы новейшего поколения, а благодаря оптическим линейкам Fagor (Испания) получается полностью замкнутая система управления с обратной связью, гарантирующая точность перемещения на протяжении всего срока эксплуатации станка.

Цилиндрическая конструкция линейного двигателя по сравнению с плоским или U-образным двигателем решает ряд проблем: снижение вихревых потери тока в сердечнике, существенно уменьшены энергопотребление и нагрев.

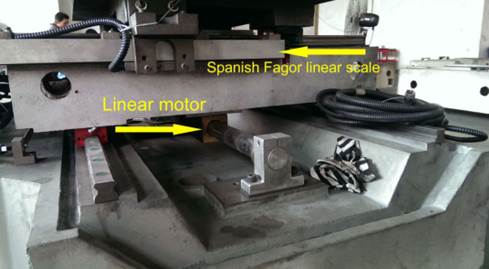

На фото:

Linear motor – линейный мотор

Spanish Fagor linear scale – оптические линейки Fagor (Испания)

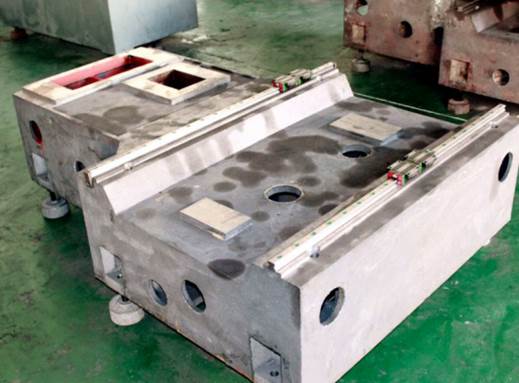

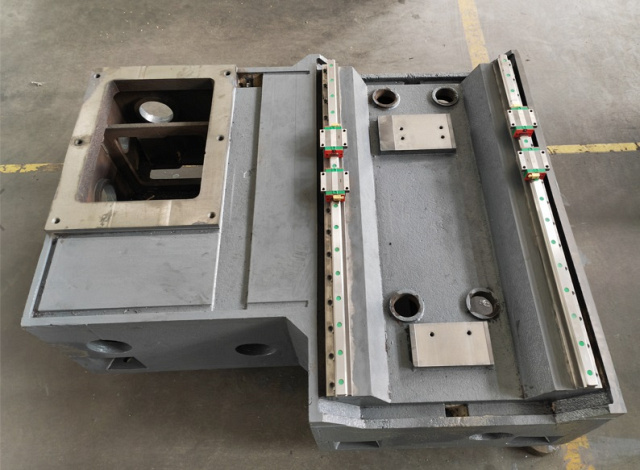

T-образная конструкция основания станины

Позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола

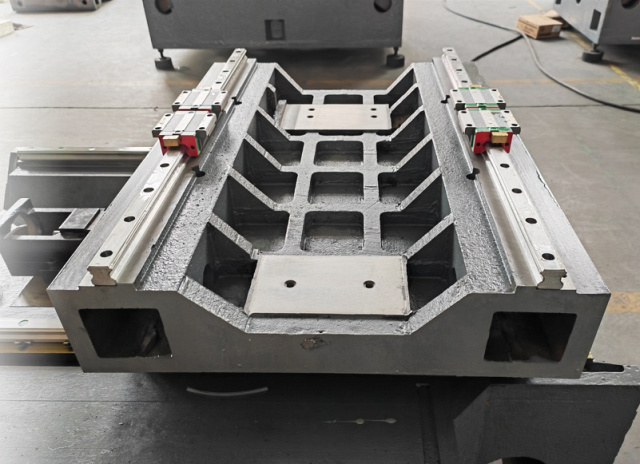

Литой рабочий стол с ребрами жесткости

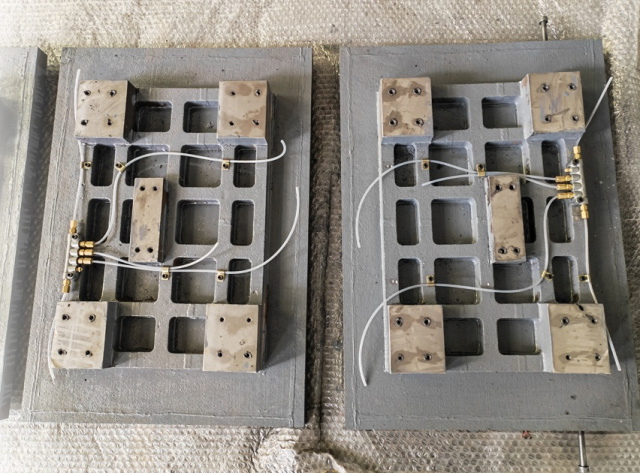

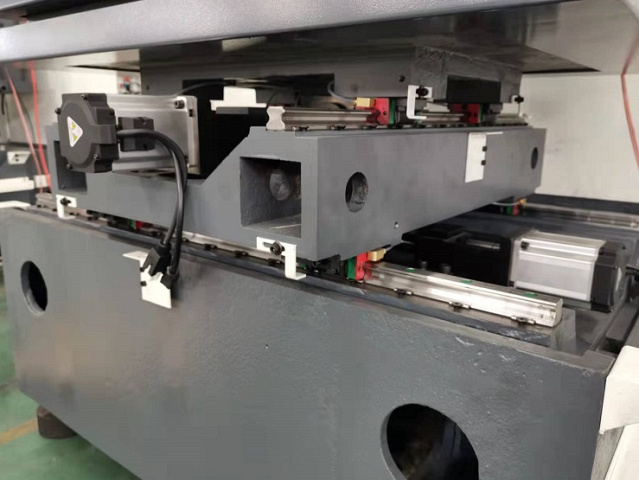

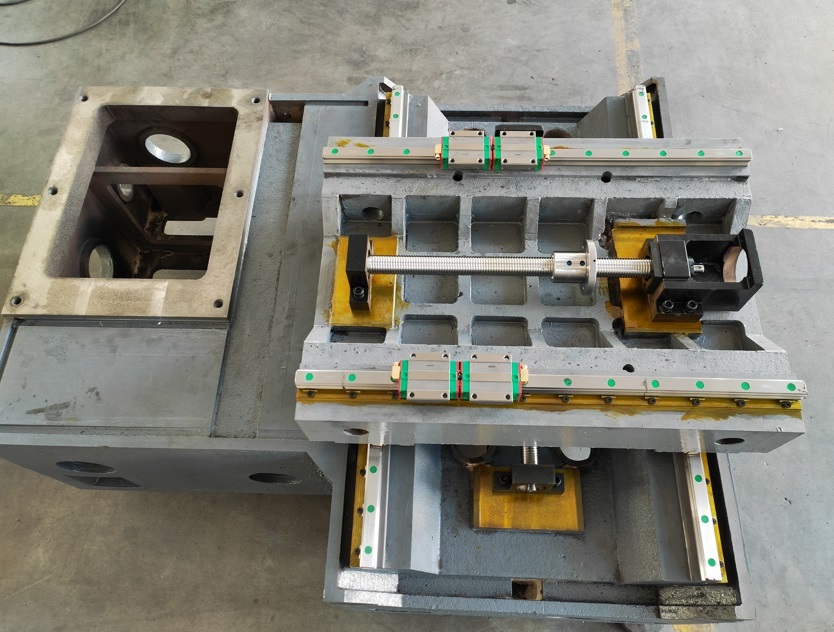

Жесткие салазки осей X и Y с внутренним оребрением

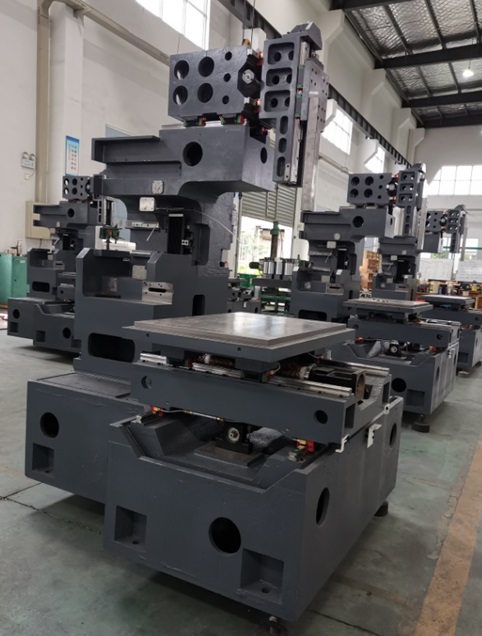

Прочная конструкция станины и рабочего стола

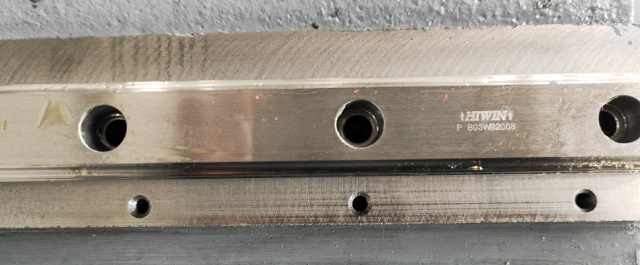

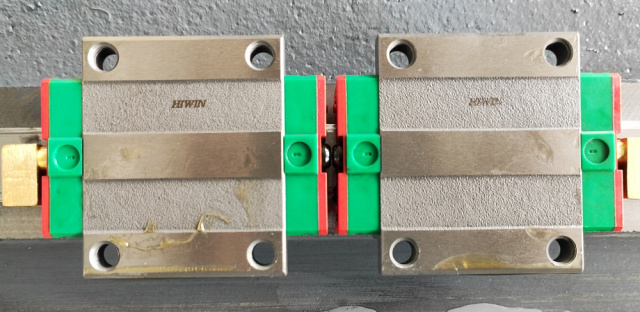

Высокоточные линейные направляющие HIWIN класса P осей X, Y и класса H осей U, V, Z

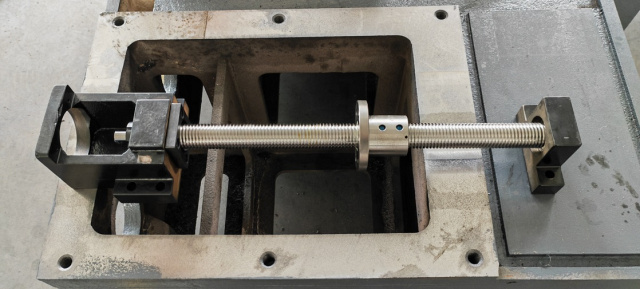

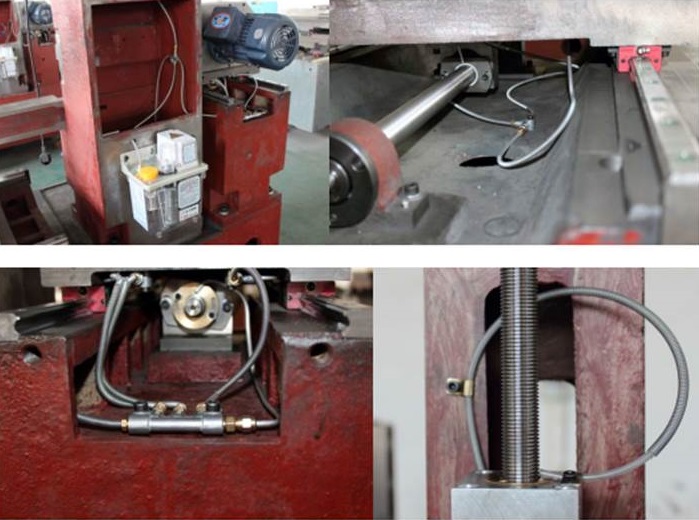

Высокоточные ШВП класса P

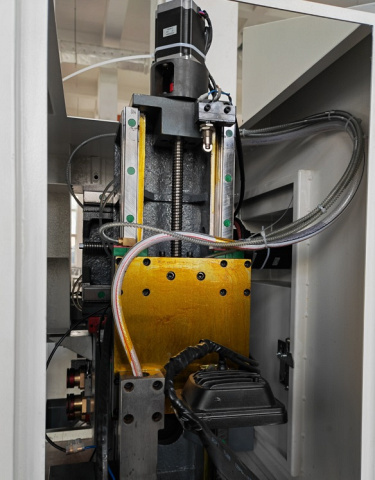

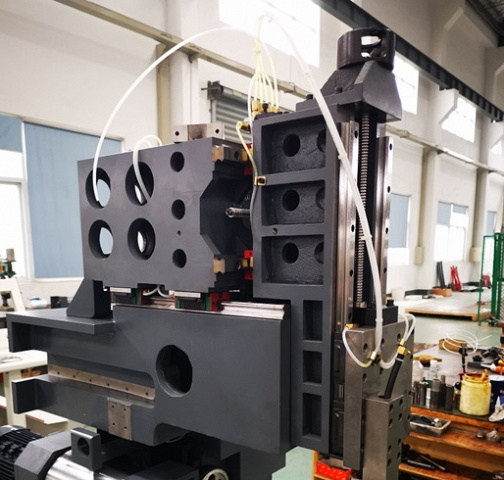

Сдвоенные высокоточные линейные направляющие HIWIN класса H на осях U, V, Z

Система перемотки и натяжения проволоки

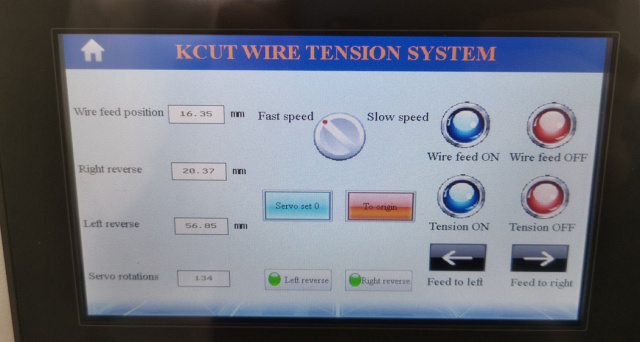

Сенсорный экран PLC системы управления движения проволочного барабана

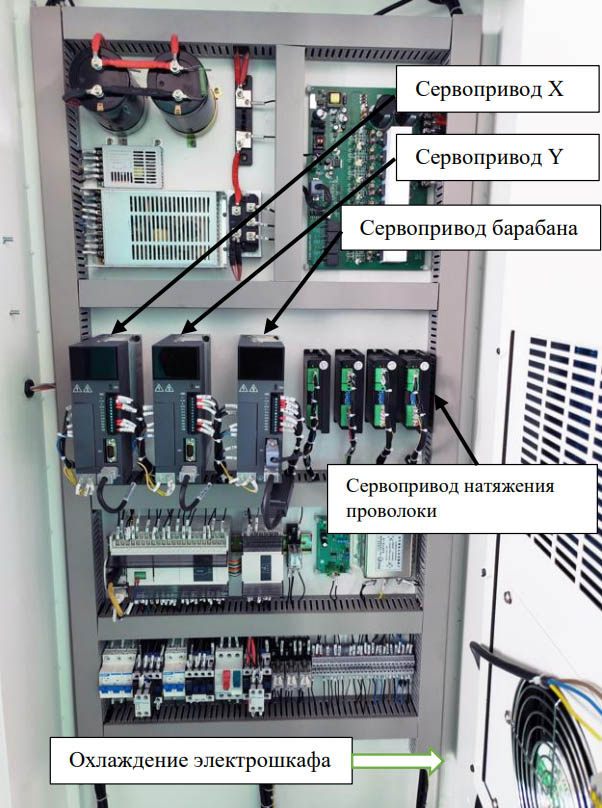

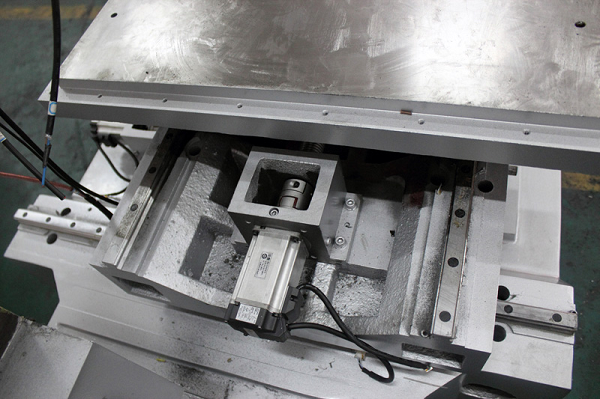

Сервопривод осей X, Y

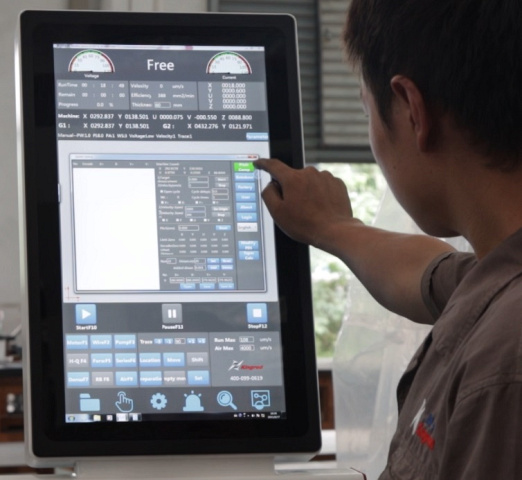

Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.

Функции системы ЧПУ:

• Определение кромки заготовки;
• Определение центра отверстия;
• Функция «Автотехнолог»;
• Возврат в исходную точку;
• Режим имитации;
• Защита от порыва проволоки.

А так же высокой точностью позиционирования, современной системой ЧПУ с большим набором функций, наличием удобного пульта управления.

И малый износ проволочного электрода-инструмента обеспечивает высокую точность и стабильность электроэрозионной обработки.

Удобство его заправки удешевляет и ускоряет процесс обработки детали.

Концентрат антикора

Препятствует образование коррозии на детали и рабочем столе станка и улучшает качество обработки.

Создание контура обработки в системе AutoCAD 2002.

Вызов диалогового окна функции «Автотехнолог» AutoCUT.

Проверка выдаваемых параметров (количество проходов, разбиение по припускам, смещение проволоки, тип обработки пуансон/матрица).

Автоматическое формирование траектории движения проволоки.

Запуск программы.
