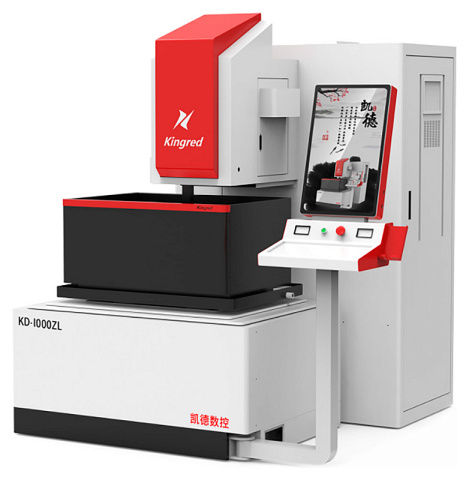

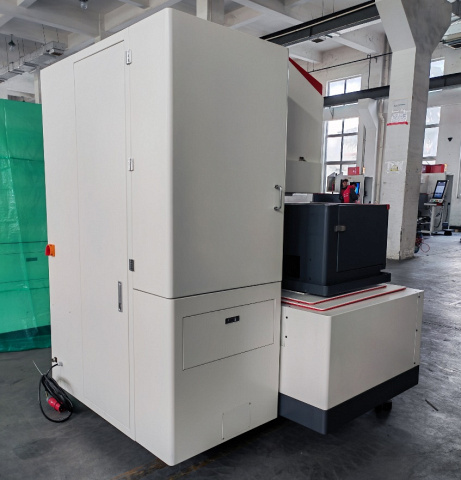

Проволочно-вырезной электроэрозионный станок Kingred KD1000ZL KD1000ZL

Код товара: МС 440480
Поделиться
52 570.00 $
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
Kingred
Китай
  • Общая мощность
    2,4 кВт
  • Макс. вес заготовки
    1000 кг
  • Перемещение по оси X
    700 мм
  • Перемещение по оси Y
    1000 мм
  • Макс. размеры заготовки
    950 x 1170 x 280 мм
  • Диаметр проволоки
    Ø 0,12 - 0,25 мм
  • Точность обработки
    ± 0,006 мм
  • Вес
    6000 кг
Преимущества
  • Сервопривод осей X, Y
  • ШВП со сдвоенной гайкой для полного исключения влияния зазора на точность перемещения
  • Шероховатость обработанной поверхности до Ra 0,8 мкм
  • Линейная точность обработки деталей ± 6 мкм
  • Отсуствие необходимости перезаправки проволоки при регулировании высоты оси Z
  • Автоматическая регулировка высоты по оси Z
Назначение

Электроэрозионные проволочно-вырезные станки предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие - материал должен быть электропроводным


Область применения

Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков.

Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке.

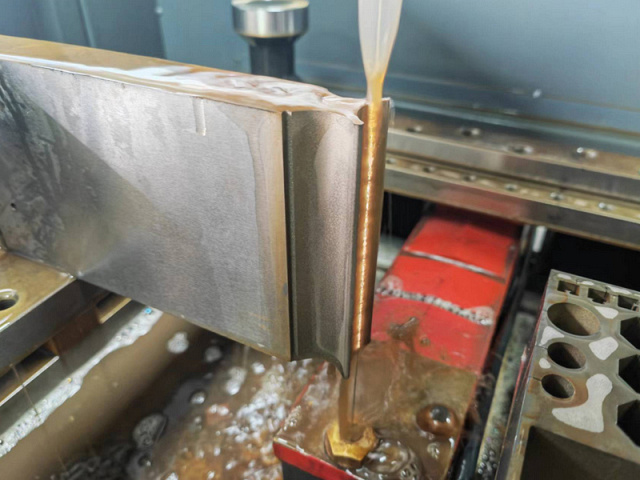

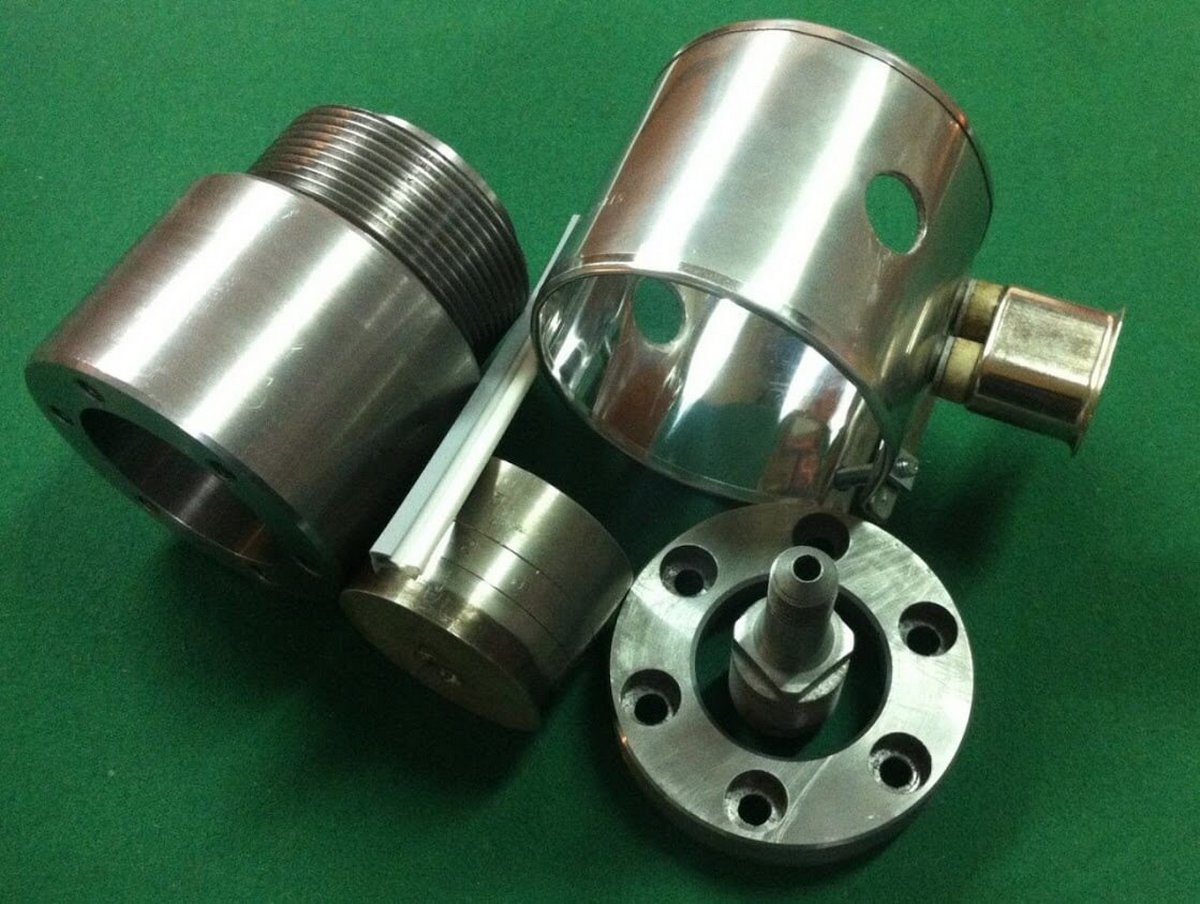

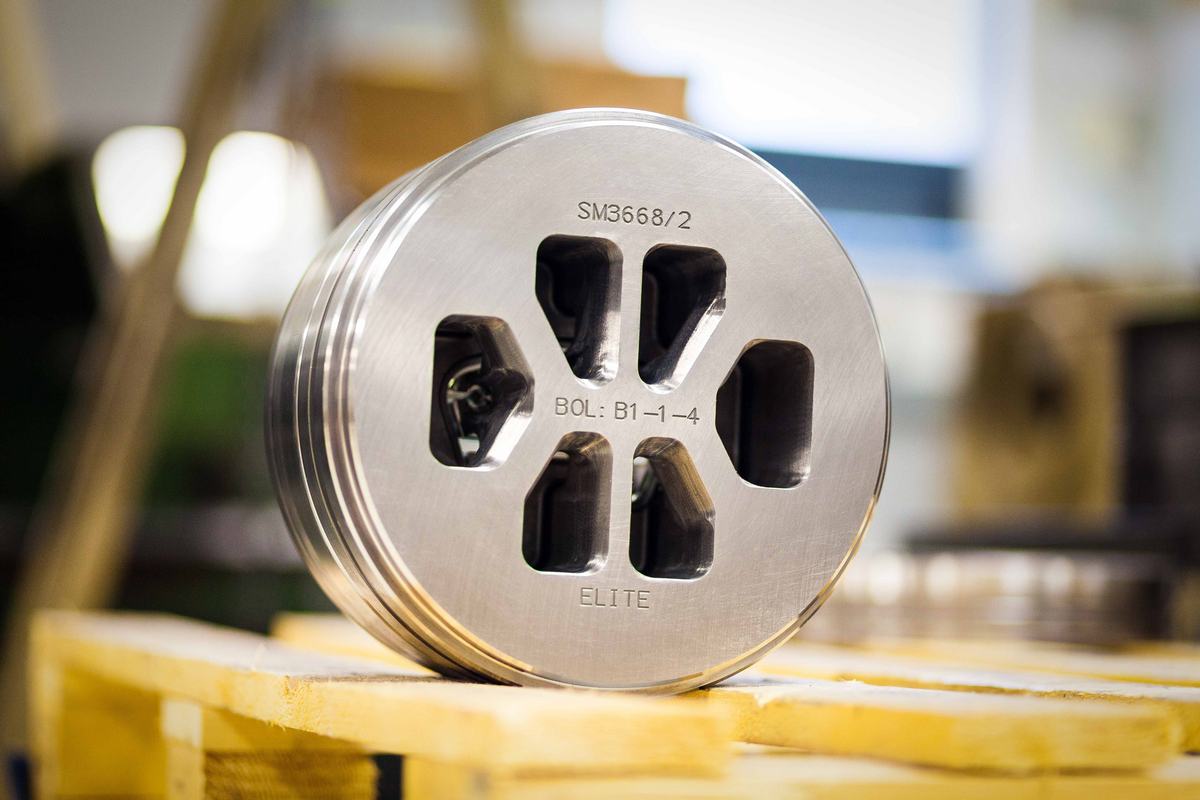

Изготовление фильеров

Для уплотнителя Для экструзии алюминия Для отсадки
Изготовление мерительного инструмента

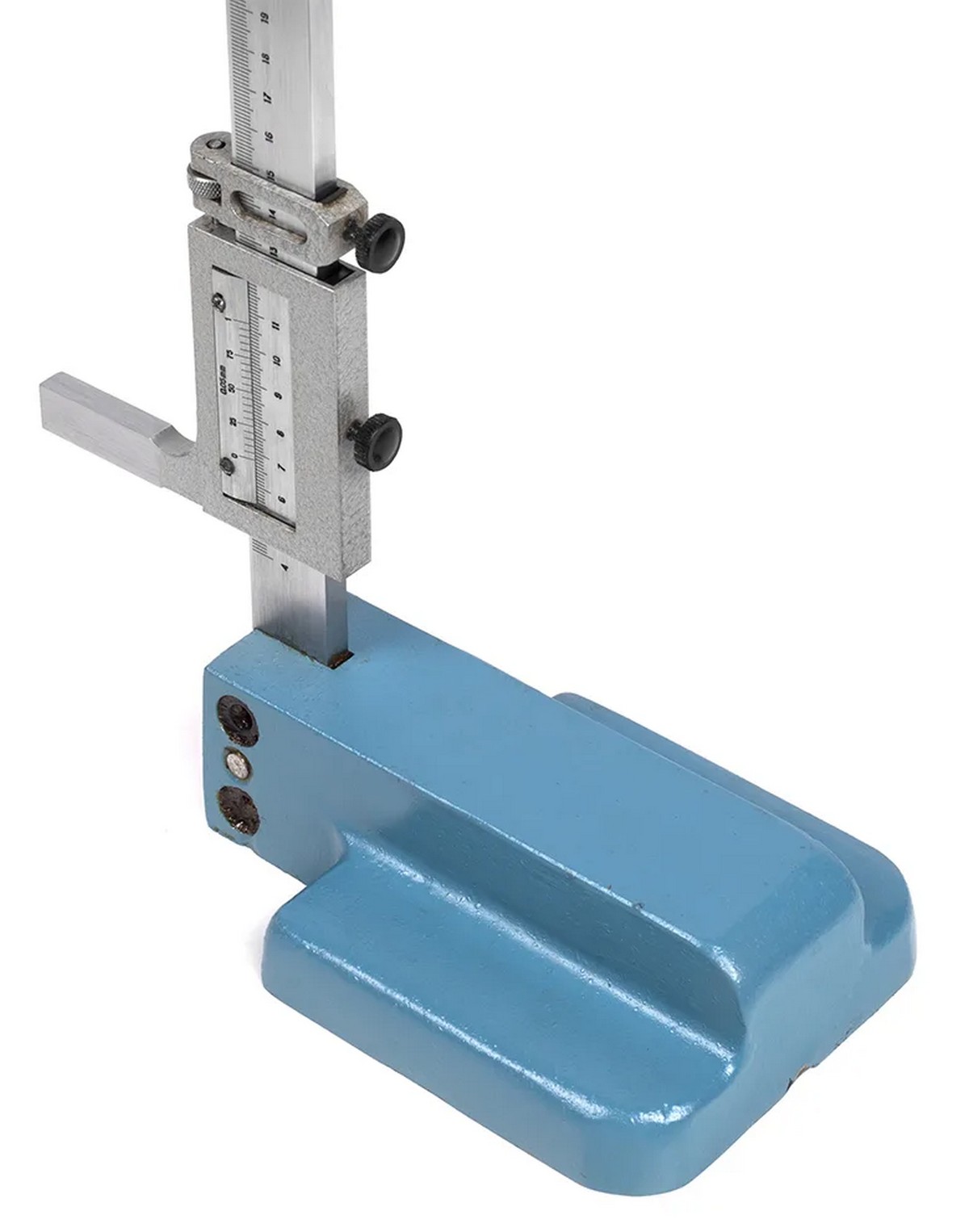

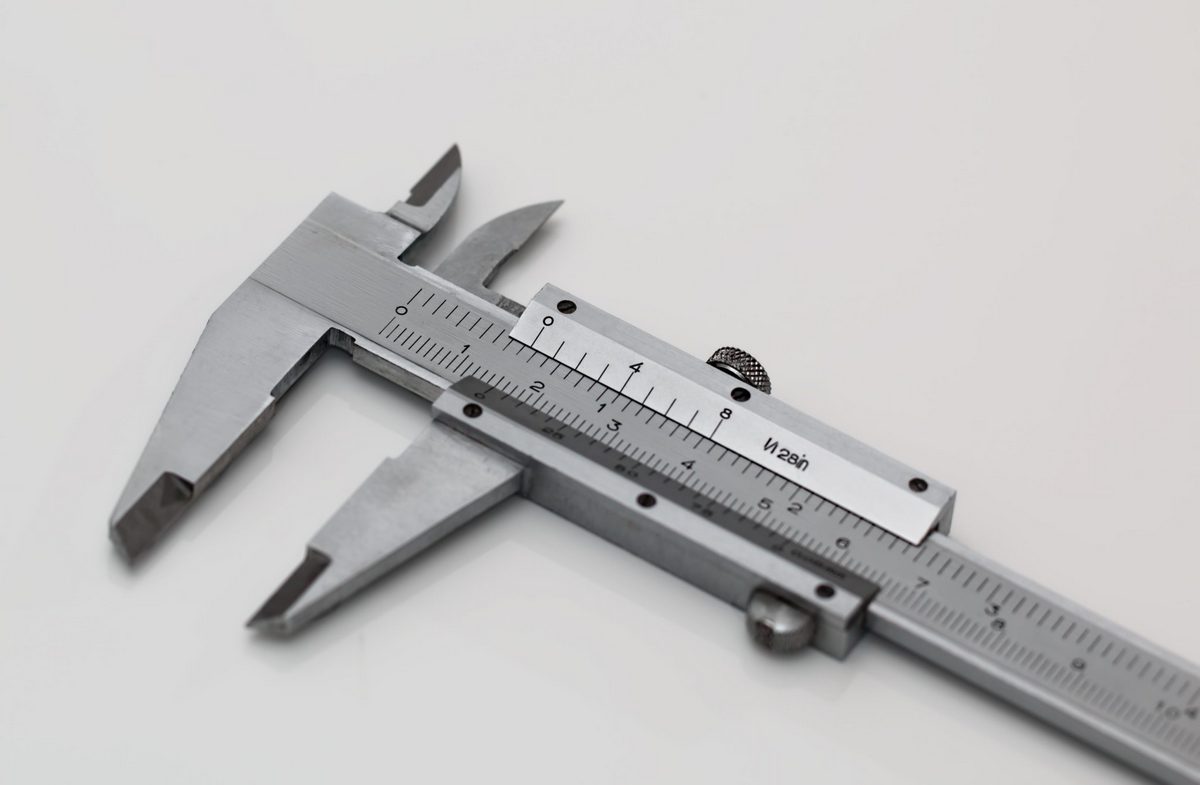

Штангенциркуль Микрометр Штангенрейсмас
Изготовление пресс-форм и штампов высокого качества

Пресс-формы Штампы Штамп для металла
Схемы обработки
Конструктивные особенности

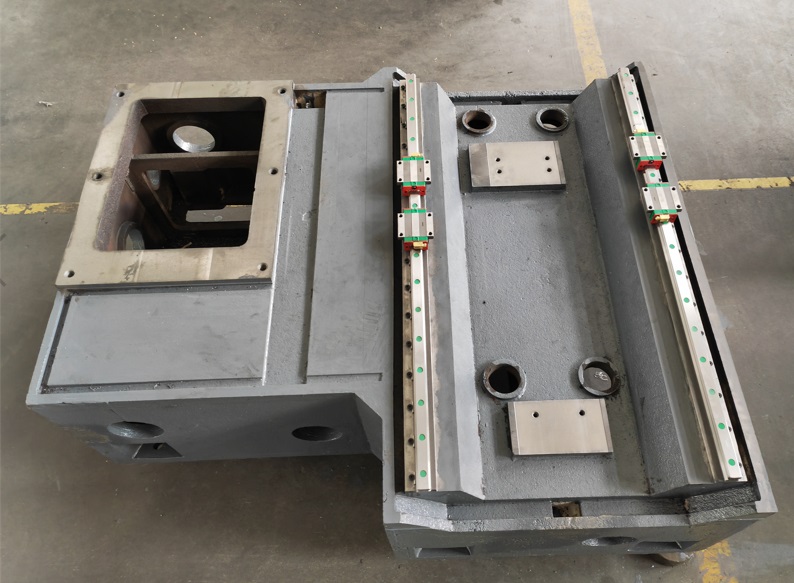

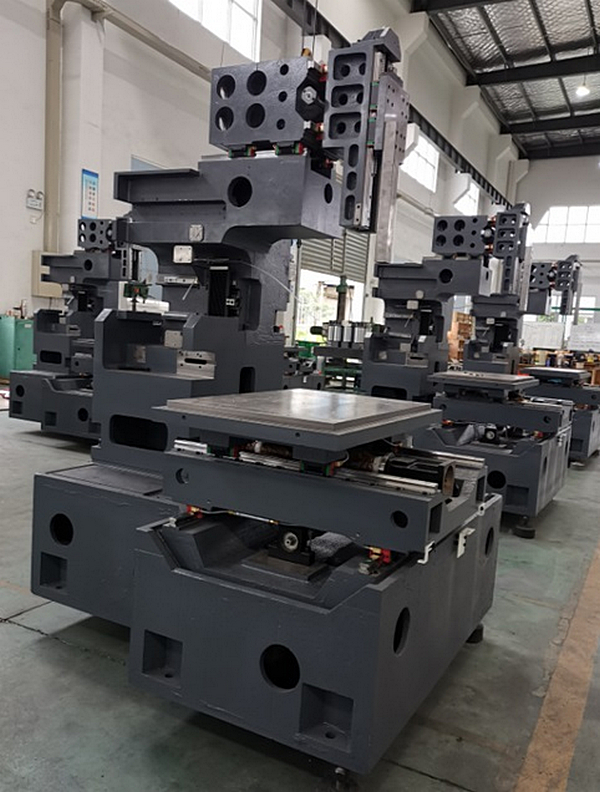

Термически сбалансированная станина увеличенной жесткости.

Отличается высокой точностью позиционирования, современной системой ЧПУ с большим набором функций, наличием удобного пульта управления.

  1. Жесткая литая станина станка из высококачественного чугуна HT250.
  2. Двойной отпуск, гарантирующий отсутствие внутренних напряжений и длительное сохранение точностных характеристик станка.
  3. «С»-образная конструкция с верхней колонной без пустот исключает появление деформации и гораздо более жесткая по сравнению с «F»-образной структурой.
  4. «T»-образная конструкция основания станины позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола.
Термически сбалансированная станина увеличенной жесткости Термически сбалансированная станина увеличенной жесткости Термически сбалансированная станина увеличенной жесткости

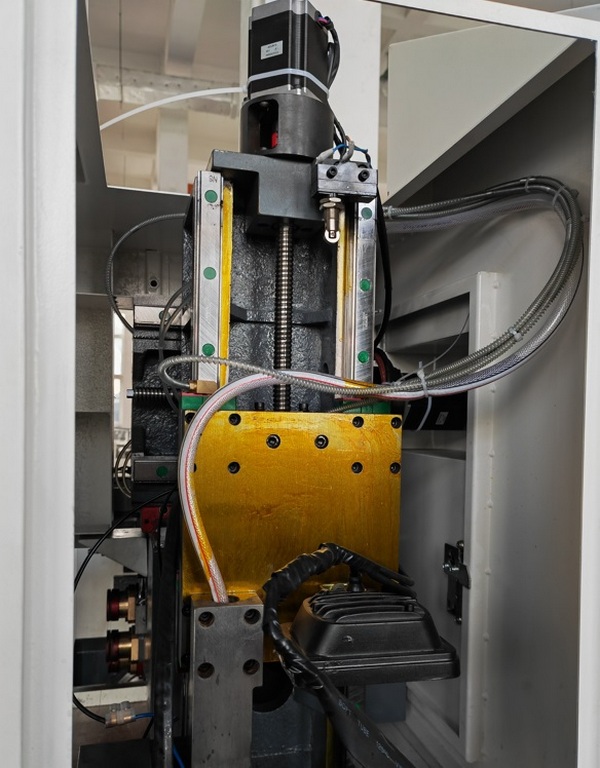

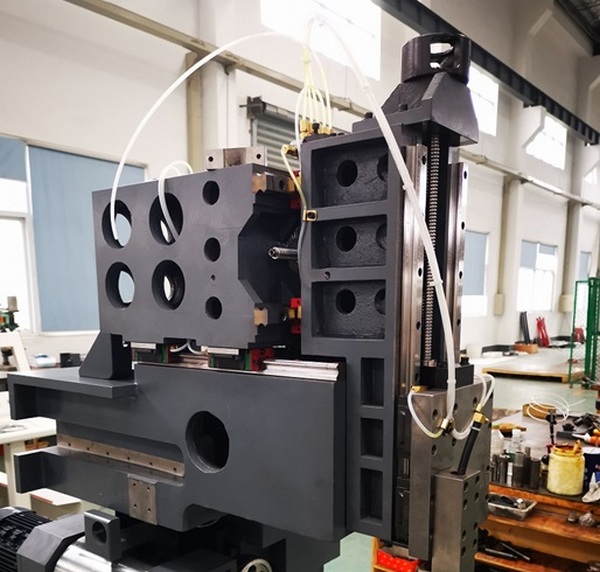

  1. Запатентованная вертикальная конструкция узла для обработки углов ±12°/ 80 мм, оси U, V приводятся в движение высокоточными ШВП по линейным направляющим.

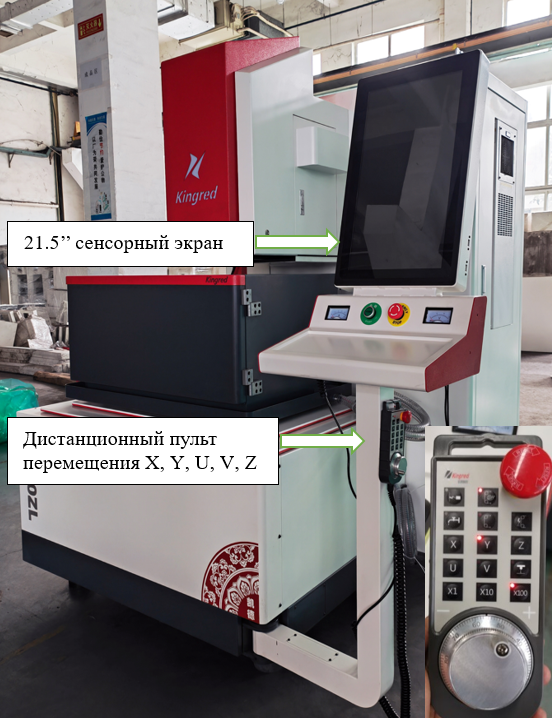

  2. Выносной пульт управления для максимального удобства.

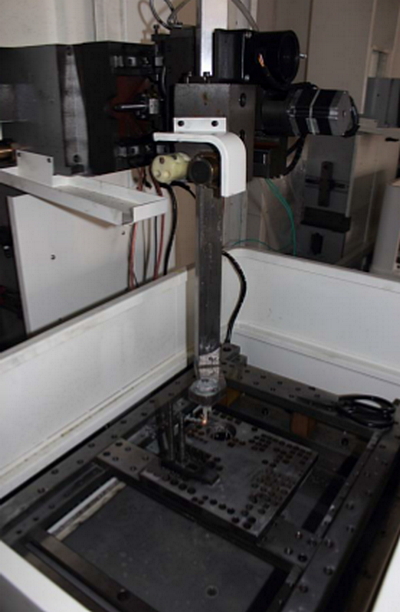

  3. Z-ось может быть выставлена по отношению к заготовке с минимальным зазором.
  4. Z-ось оснащается низкоскоростным приводом с высоким крутящим моментом, что позволяет не перематывать проволоки при установке Z-оси, что очень удобно при обработке заготовки с переменной высотой.

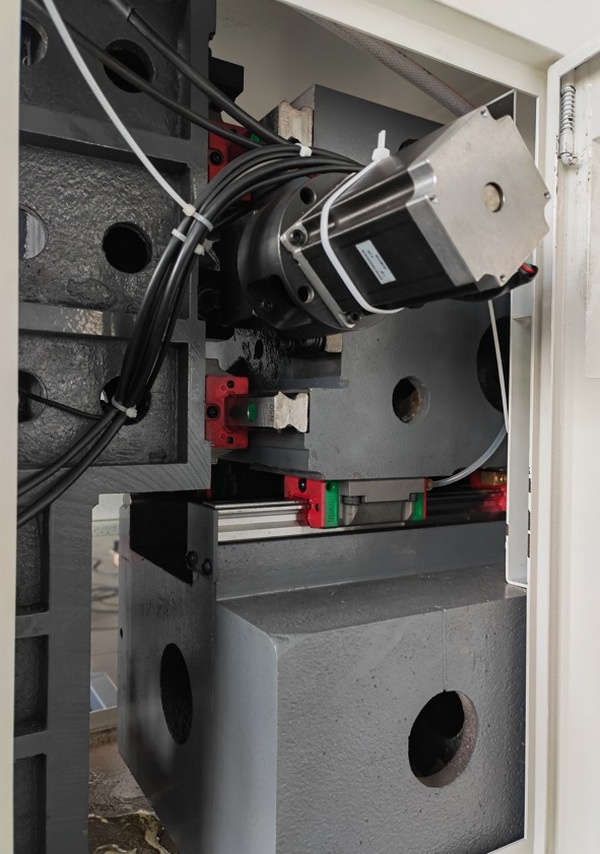

Узел обработки под углом

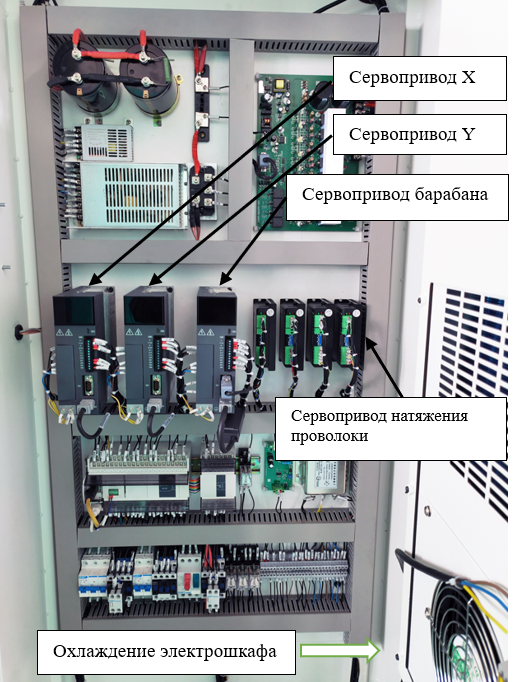

На станках серии ZL установлены серводвигатели и сервоприводы рабочего стола, обеспечивающие высокую точность перемещения и надежность.

Система приводов

Позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола

T-образная конструкция основания станины

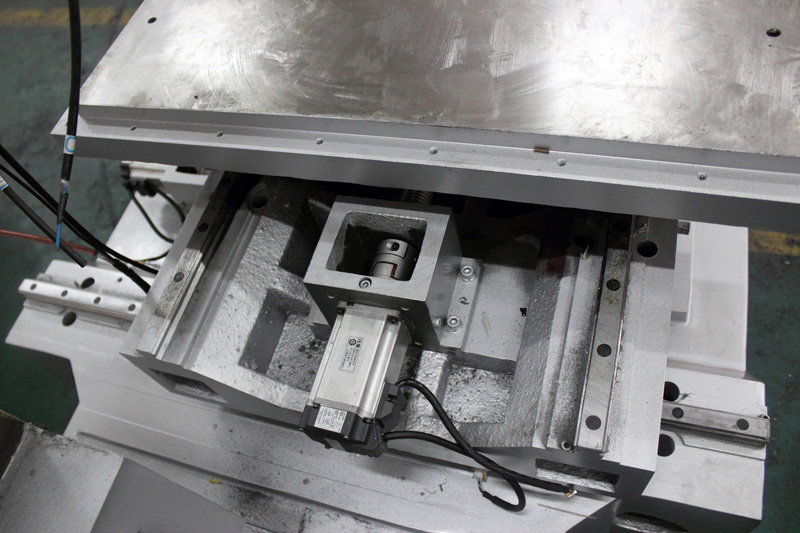

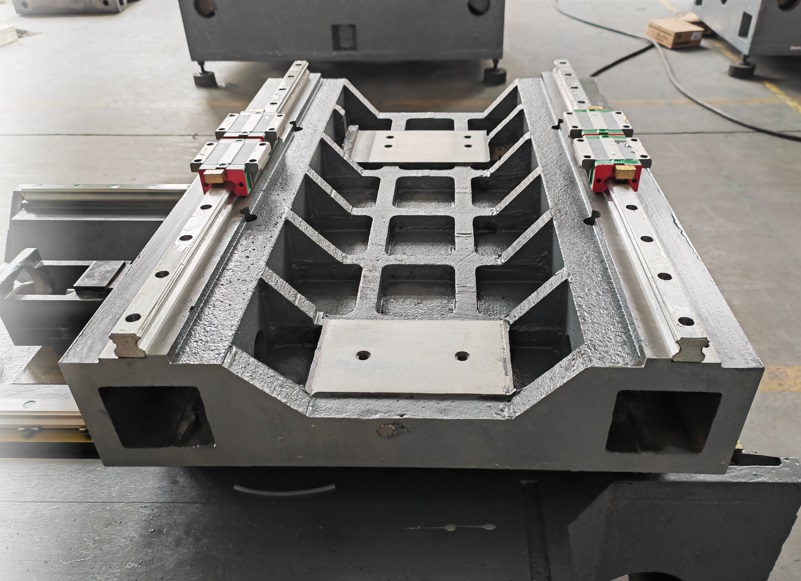

Литой рабочий стол с ребрами жесткости

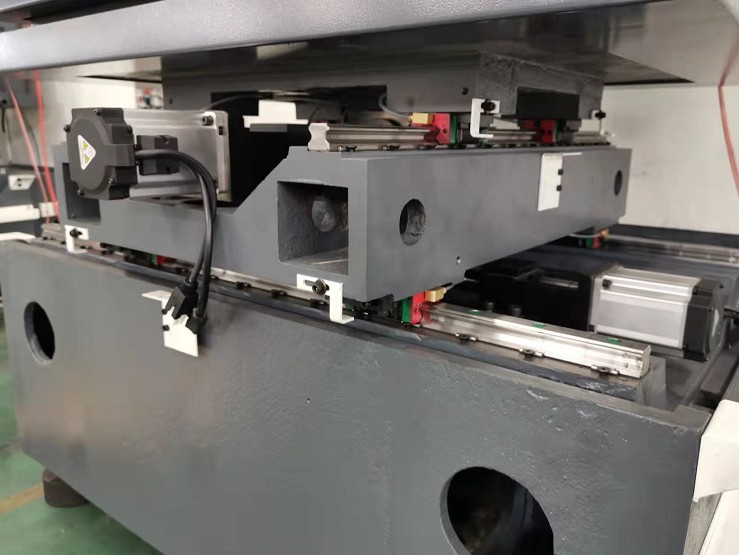

Жесткие салазки осей X и Y с внутренним оребрением

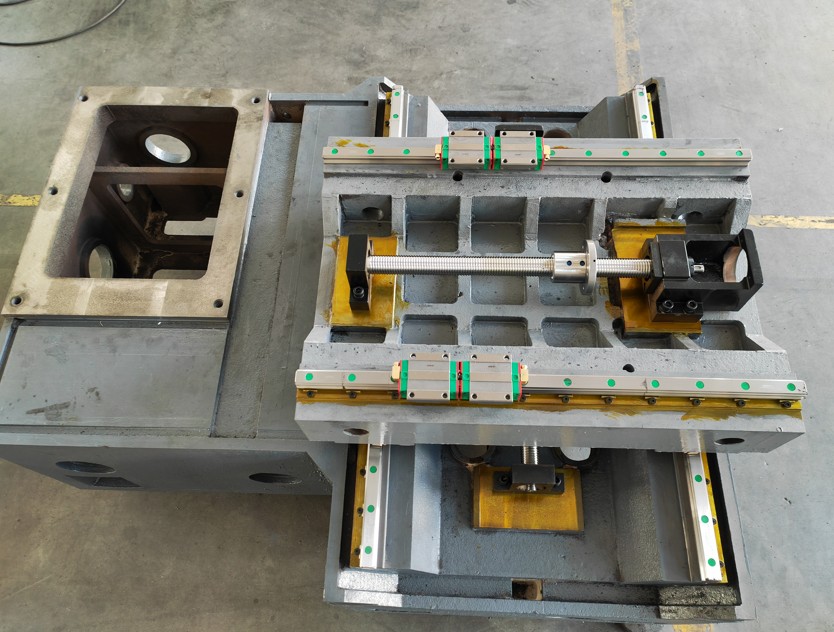

Прочная конструкция станины и рабочего стола

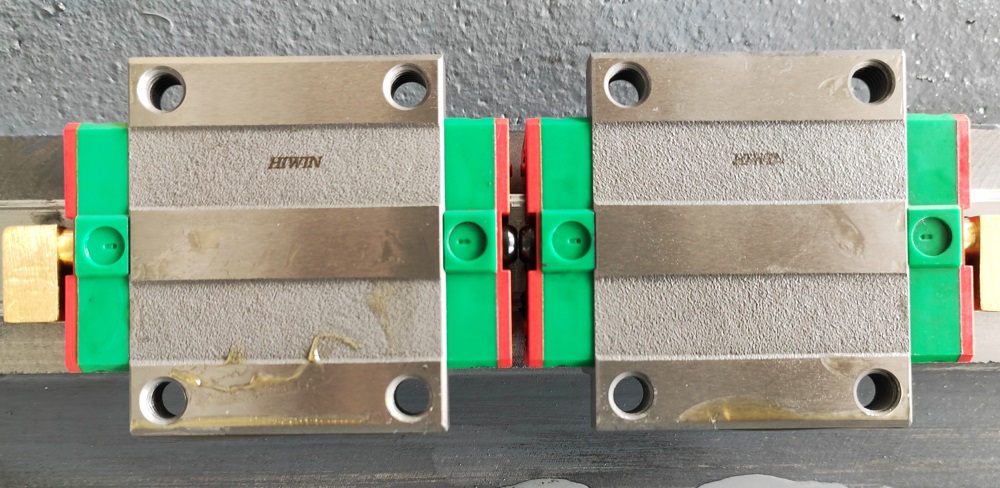

Высокоточные линейные направляющие Hiwin класса P осей X, Y

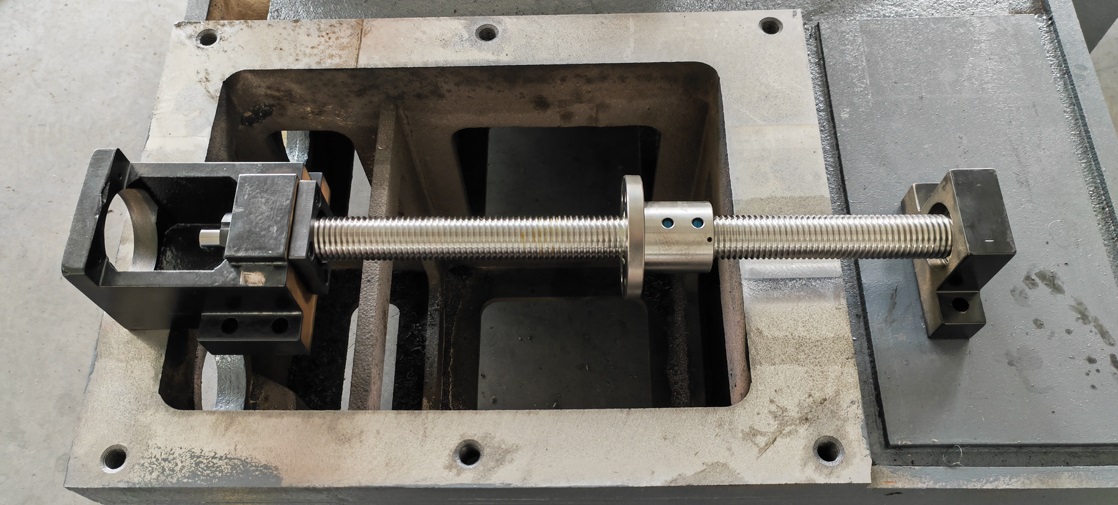

Высокоточные ШВП класса P
Сдвоенные высокоточные линейные направляющие Hiwin класса H на осях U, V, Z Сдвоенные высокоточные линейные направляющие Hiwin класса H на осях U, V, Z Сдвоенные высокоточные линейные направляющие Hiwin класса H на осях U, V, Z

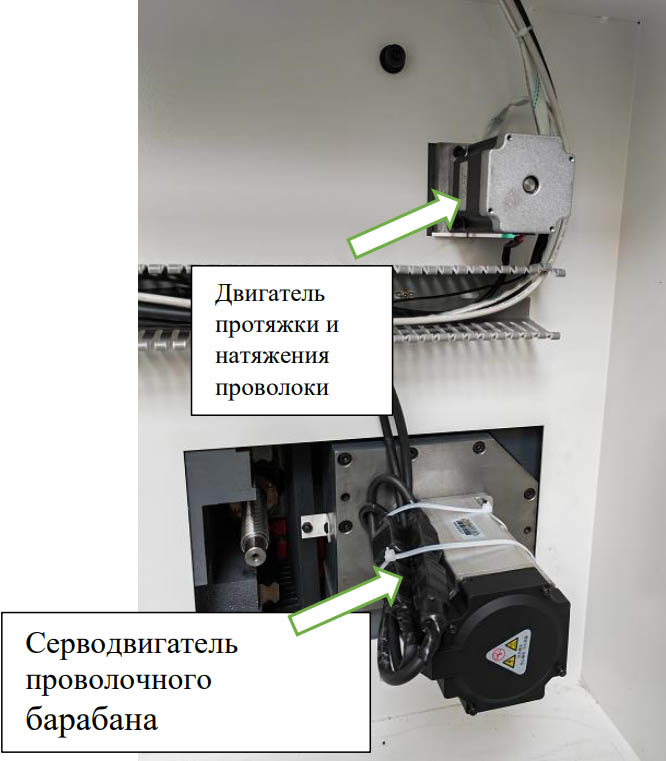

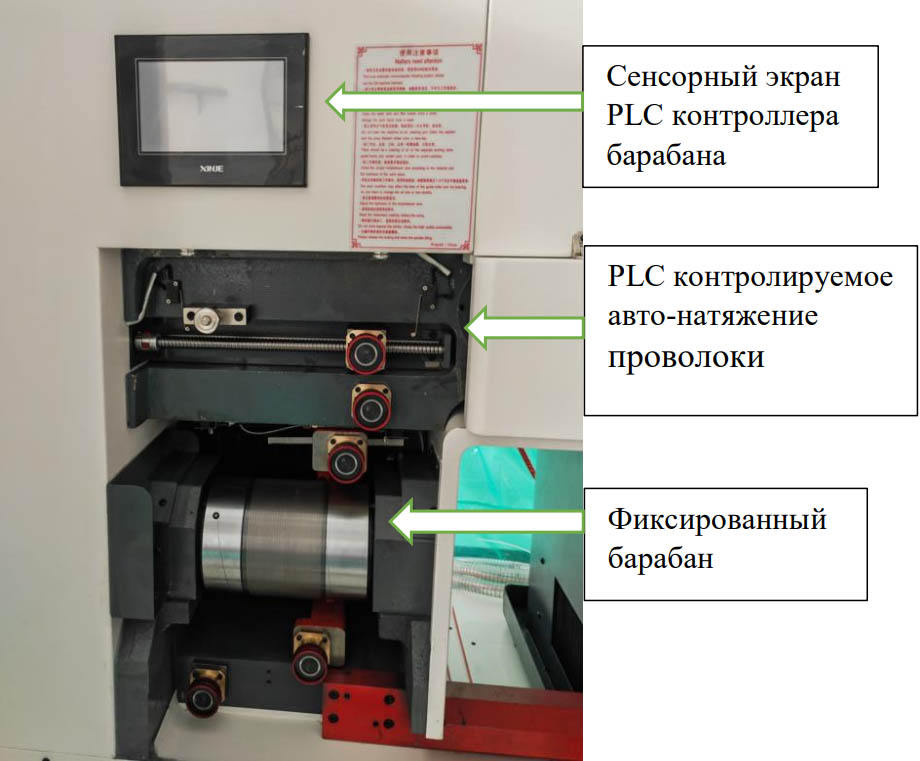

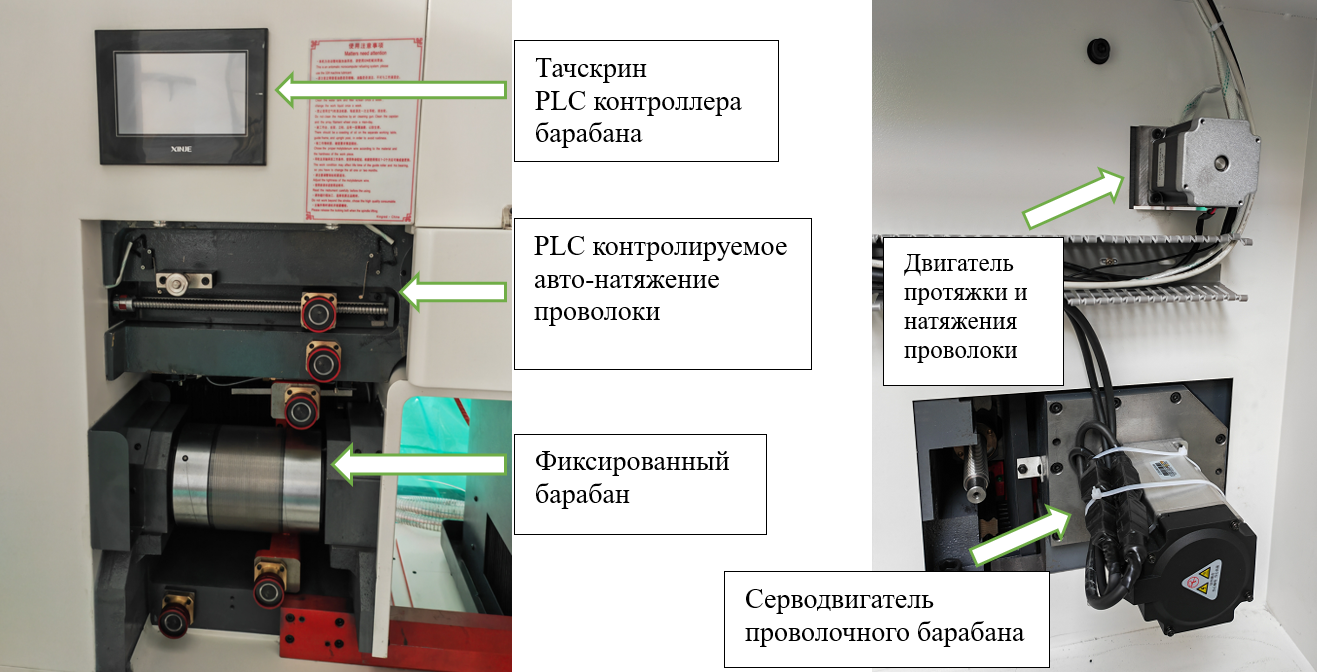

Система перемотки и натяжения проволоки Система перемотки и натяжения проволоки

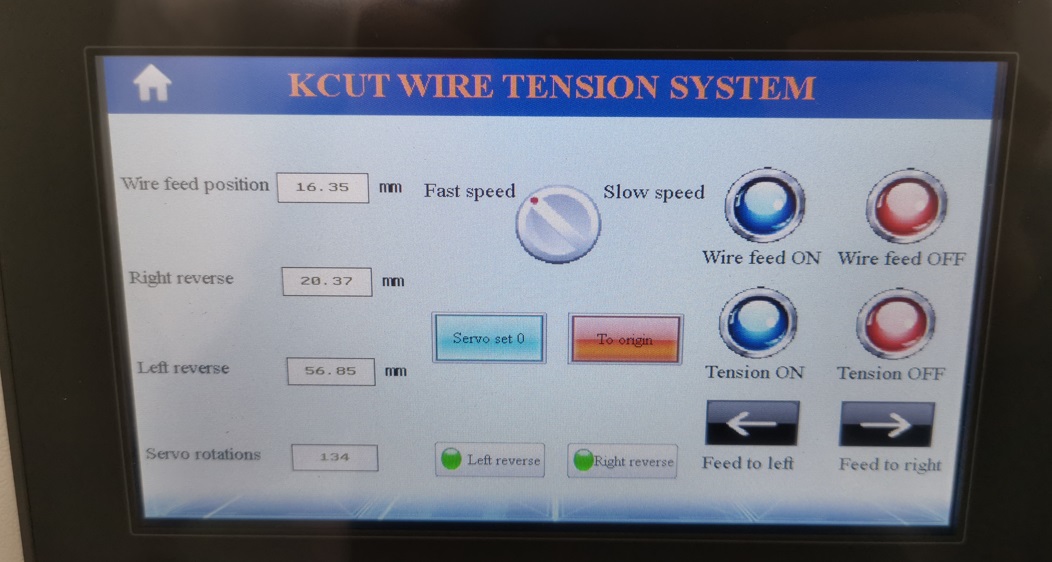

Сенсорный экран PLC-системы управления движения проволочного барабана Сенсорный экран PLC-системы управления движения проволочного барабана

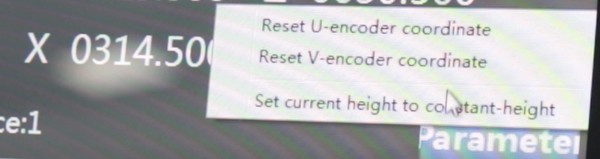

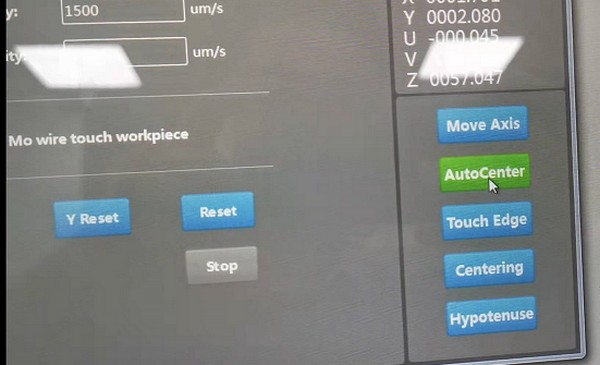

Функции позиционирования Функции позиционирования Функции позиционирования Функции позиционирования Функции позиционирования Функции позиционирования

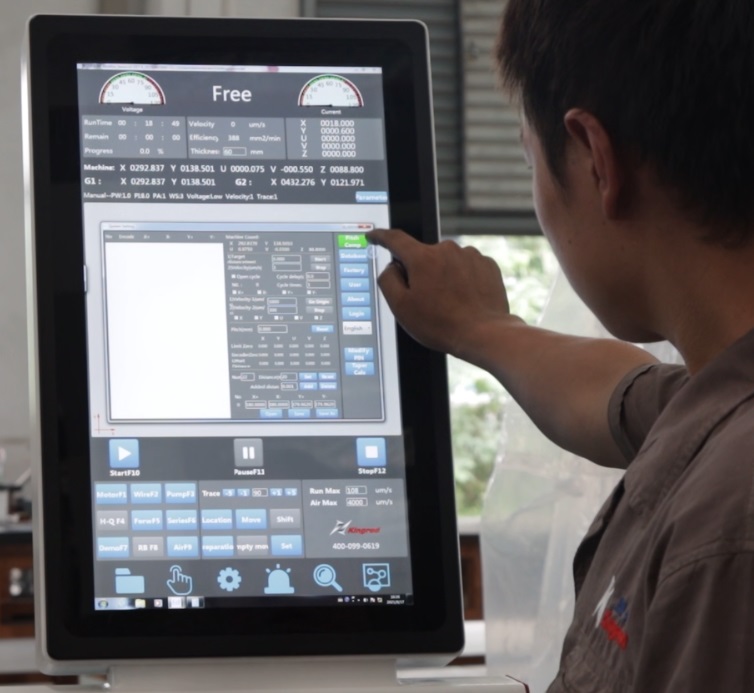

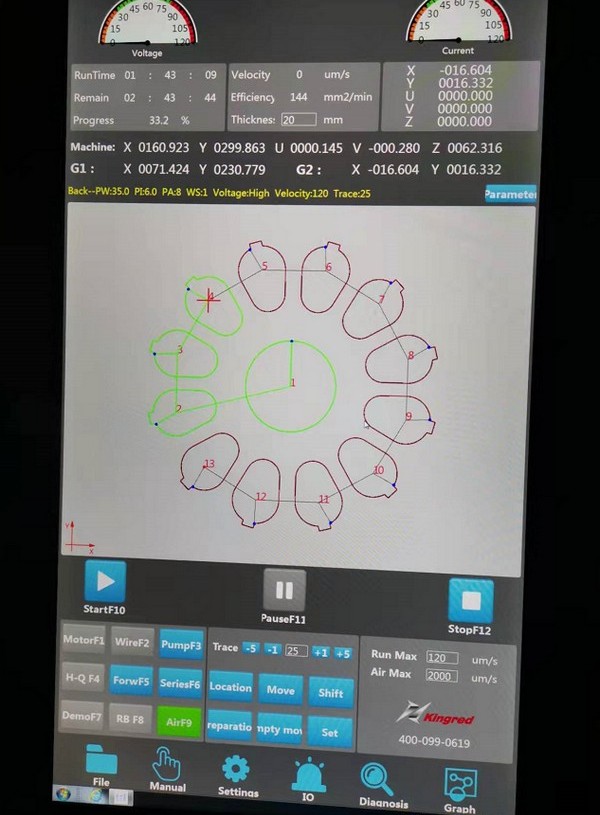

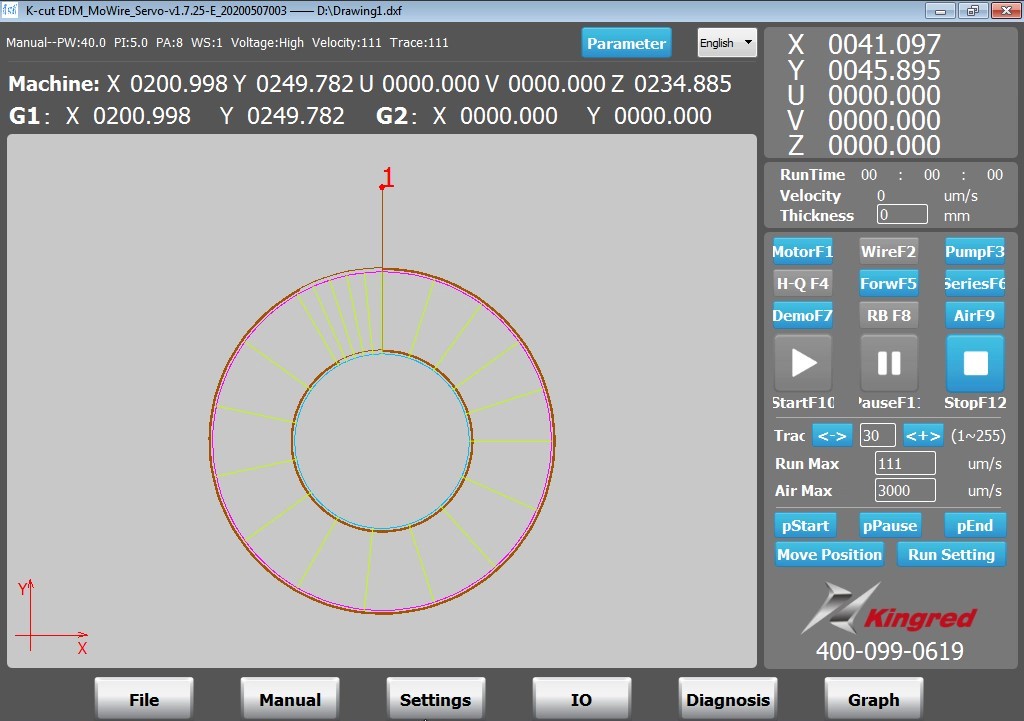

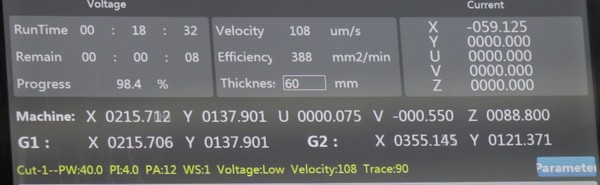

Система ЧПУ на базе системы Windows имеет встроенную CAM систему KCUT, которая позволяет создать управляющую программу на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.

Функции системы ЧПУ:

  • Определение кромки заготовки;
  • Определение центра отверстия;
  • Функция «Автотехнолог»;
  • Возврат в исходную точку;
  • Режим имитации;
  • Защита от порыва проволоки.
Специально разработанная система ЧПУ Специально разработанная система ЧПУ
Комплектация
Стандартная

Удобное управление с интуитивным интерфейсом.

ЧПУ с с сенсорным дисплеем на базе Windows XP

Обеспечивает циркуляцию и подачу СОЖ в рабочую зону станка.

Бак для воды - 1 шт.

Обеспечивают высокую точность перемещений рабочего стола.

Сервомоторы по осям X / Y Yaskawa (Япония) (для серии A) - 2 шт.

Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.

CAD / CAM система Autocut - 1 компл.
Система прокачки и фильтрации рабочей жидкости
Многократное использование проволочного электрода-инструмента
Насос с комплектом кабелей - 1 шт.

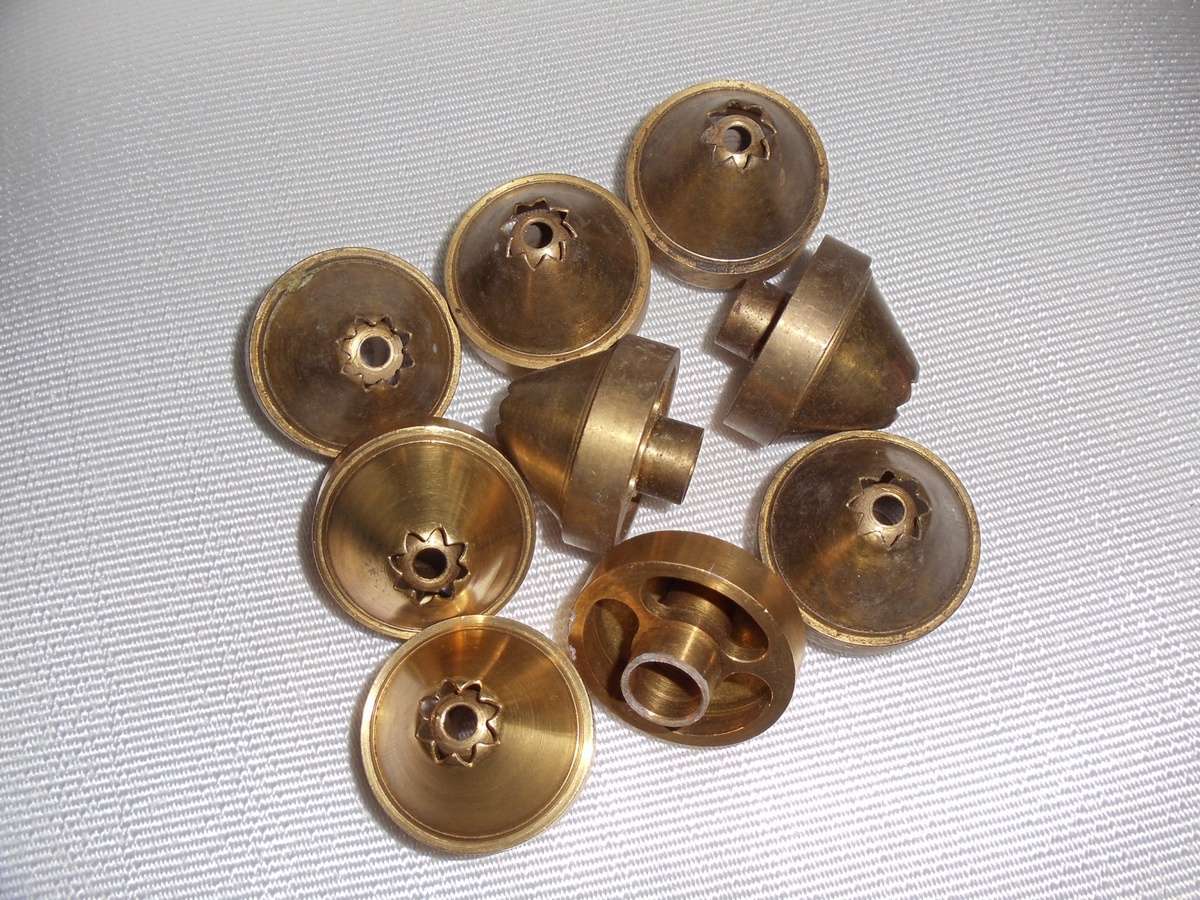

Сопла - 1 шт.
Силовой кабель - 1 шт.
Выносной пульт управления - 1 шт.
Узел натяжения и перемотки проволоки - 1 шт.
Шаблон для выставления вертикальности проволоки - 1 шт.
Нож - 1 шт.
Катушка молибденовой проволоки 2000 м - 1 шт.
Виброопоры с анкерными болтами - 1 компл.
ШВП со сдвоенной гайкой на осях X / Y класса точности P2 (для серии A) - 1 компл.
Оптические линейки на осях X / Y (для серии B) - 1 компл.
Высокоточные направляющие Hiwin (Тайвань) X / Y / U / V - 4 шт.
Микрошаговые двигатели на осям U / V - 2 шт.
Трансформатор - 1 шт.
Электрические реле Omron (Япония) - 1 компл.
Генератор импульсов Meanwell (Тайвань) - 1 шт.
Конденсаторы Hitachi (Япония) - 1 компл.
Автоматическая система смазки - 1 компл.
Автоматическая система контроля натяжения проволоки - 1 компл.
Дополнительная

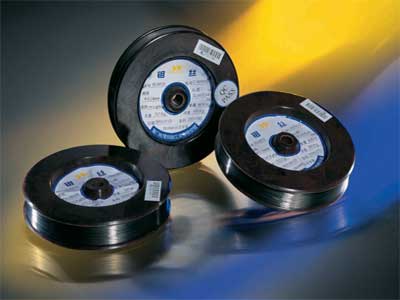

Дополнительная катушка с молибденовой проволокой

Для продления срока службы СОЖ.

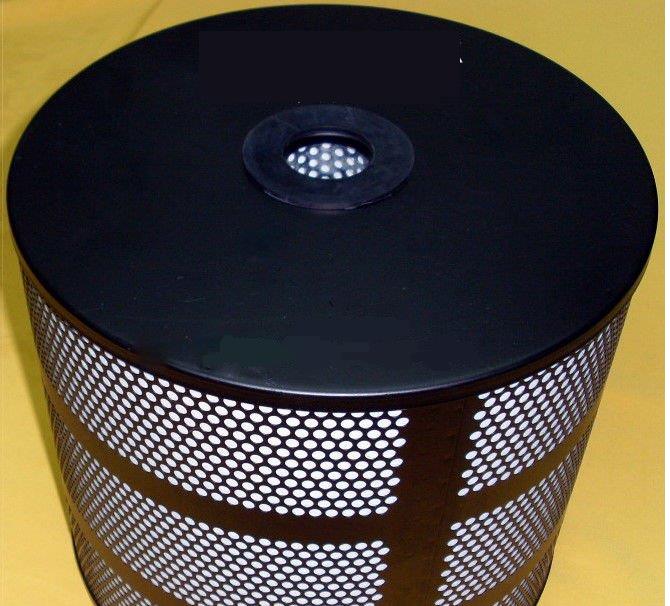

Дополнительные фильтры

Препятствует образование коррозии на детали и рабочем столе станка и улучшает качество обработки.

Концентрат антикора

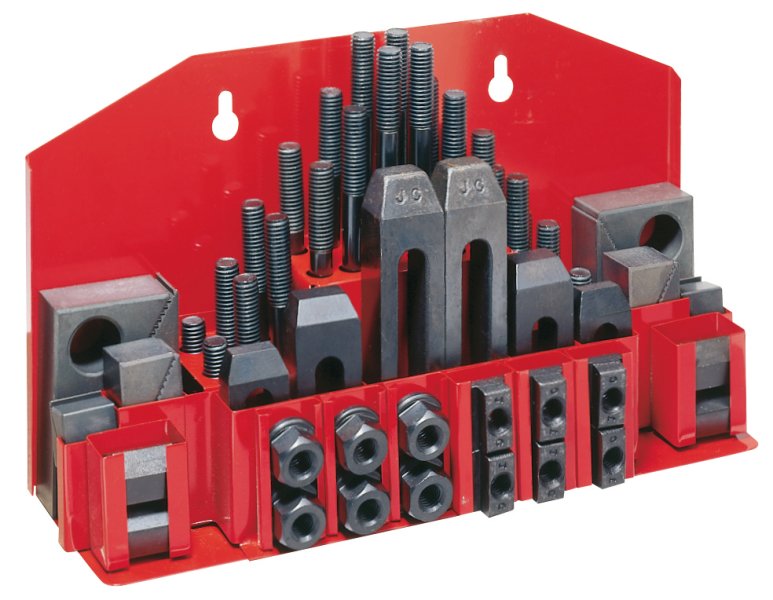

Для фиксации заготовки на рабочем столе.

Комплект прижимов
Встроенная в ЧПУ CAM-система для создания управляющих программ

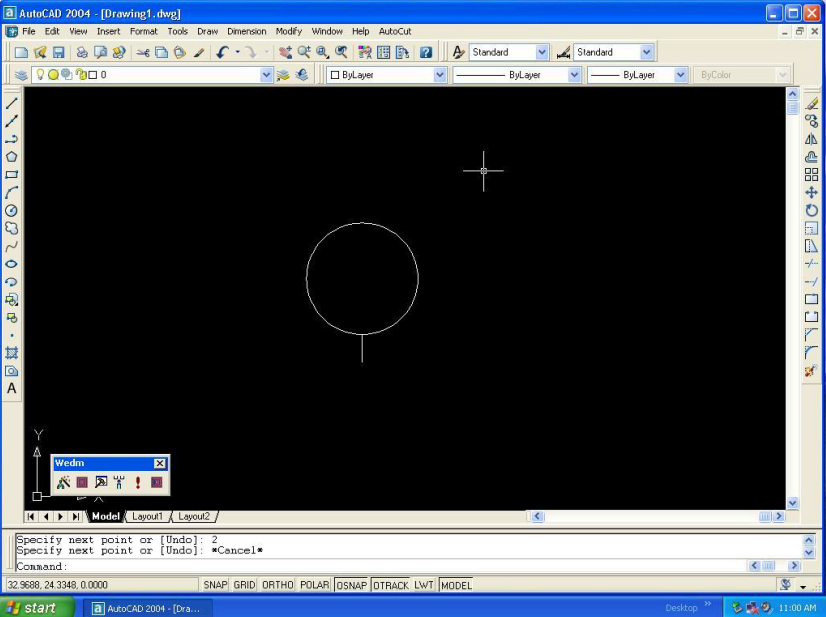

Шаг №1 Шаг №1. Создание контура обработки в системе AutoCAD 2002 Шаг №2 Шаг №2. Вызов диалогового окна функции «Автотехнолог» AutoCUT Шаг №3 Шаг №3. Проверка выдаваемых параметров (количество проходов, разбиение по припускам, смещение проволоки, тип обработки пуансон/матрица). Шаг №4 Шаг №4. Автоматическое формирование траектории движения проволоки Шаг №5 Шаг №5. Запуск программы

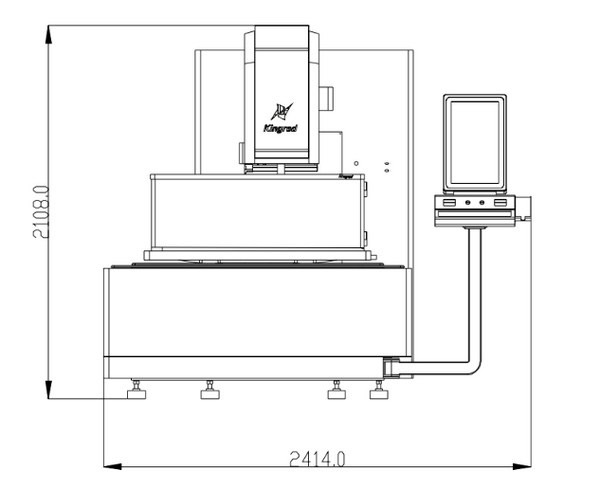

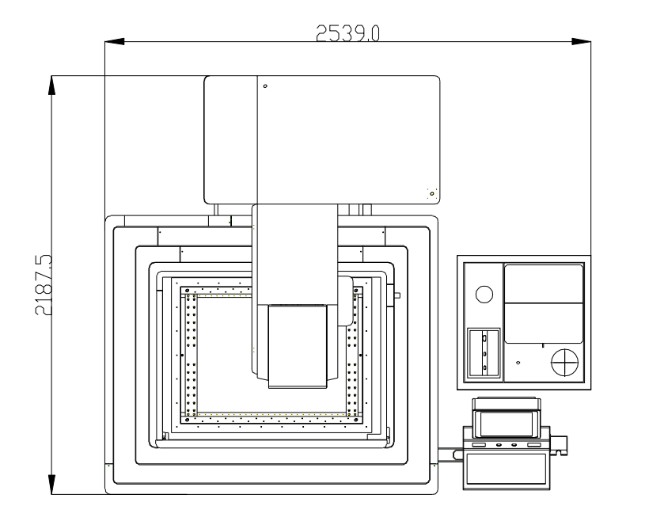

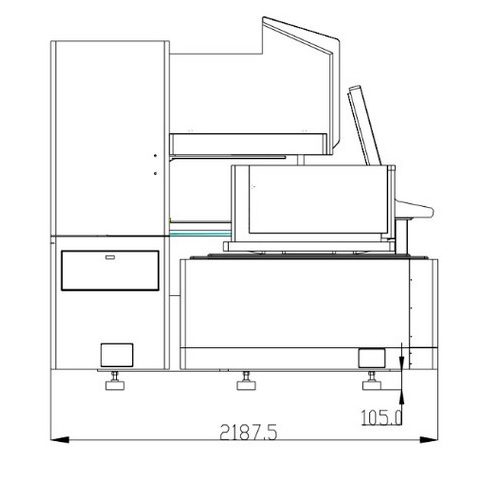

Габаритные размеры
Модель
KD1000ZL
МС 440480
В наличии
ЦЕНА
52 570.00 $
Общая мощность, кВт
2,4
Макс. вес заготовки, кг
1000
Перемещение по оси X, мм
700
Перемещение по оси Y, мм
1000
Перемещение по оси Z, мм
295
Макс. размеры заготовки, мм
950 x 1170 x 280
Диаметр проволоки, мм
Ø 0,12 - 0,25
Скорость перемотки проволоки, м/с
10,4
Угол наклона, проволоки, мм
± 10° / 80
Разрешение импульсов, мм/импульс
0,001
Точность обработки, мм
± 0,006
Наилучшая шероховатость поверхности, мкм
0,8
Макс. рабочий ток, А
7
Макс. производительность, мм²/мин
260
Точность конусной обработки, мм
± 0,015
Габаритные размеры бака СОЖ, мм
1045 x 600 x 747
Длина, мм
2800
Ширина, мм
2400
Высота, мм
2100
Вес, кг
6000
