Фрезерные обрабатывающие центры из Китая, Тайваня и Южной Кореи.
Южная Корея
Тип направляющих: качения (роликовые); скольжения
Размер рабочего стола:
920 х 420; 1200 х 540 мм
Мощность: 13,2; 18,5 кВт
Вес: 4790; 8700 кг
• Высокоскоростной шпиндель 12 000 об/мин
• Цельнолитая станина из чугуна-механита
• Большой магазин инструмента 30 шт.
• Современная система ЧПУ и японские привода FANUC
Назначение:

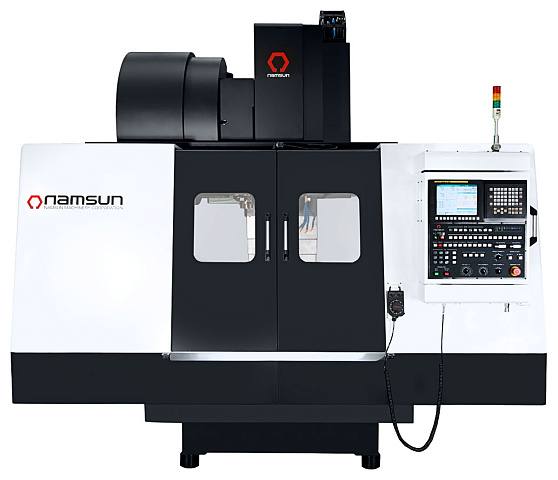

Вертикально-фрезерный обрабатывающий центр SPACE позволяет вести комплексную механическую обработку поверхностей заготовки. Сочетает высокую производительность, гибкость переналадки на другие режимы работы *.
Обрабатывающие центры SPACE предназначен для операций:
- фрезерование;
- сверление;
- расточка;
- зенкерование;
- развертывание отверстия;
- нарезание резьбы.
Наши специалисты помогут подобрать и рассчитать режимы резания, которые необходимы для решения конкретных задач на каждом этапе обработки. Это поможет избежать поломок и преждевременного износа оборудования.
Область применения:
Фрезерные центры серии SPACE широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.
Схемы обработки:
Фрезерование канавок и пазов
Фрезерование уступов
Фрезерование канавок и пазов дисковой фрезой
Торцевое фрезерование
Фрезерование уступов
Фрезерование уступов
Фрезерование отверстий и карманов (расфрезеровывание отверстия)
Фрезерование шпоночного паза
Фрезерование Т-образного паза Конструктивные особенности:

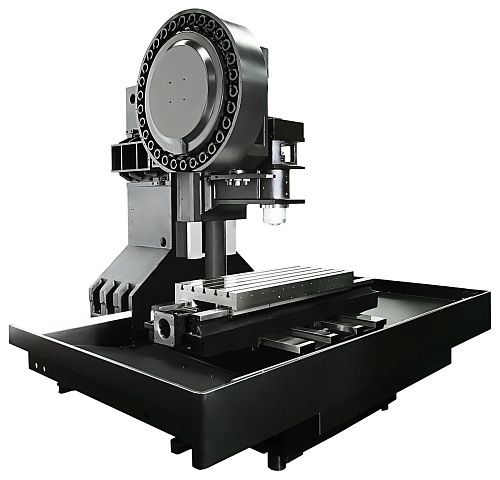

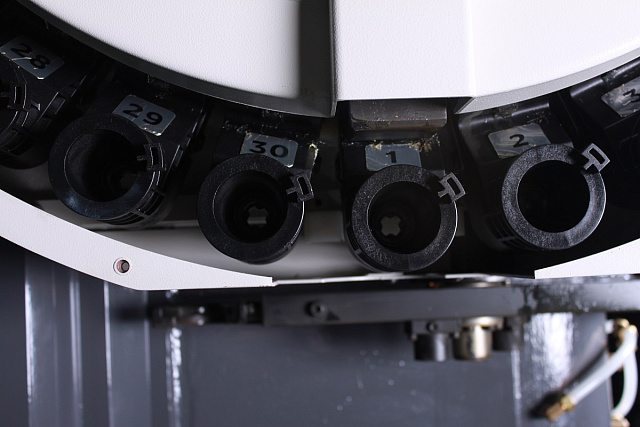

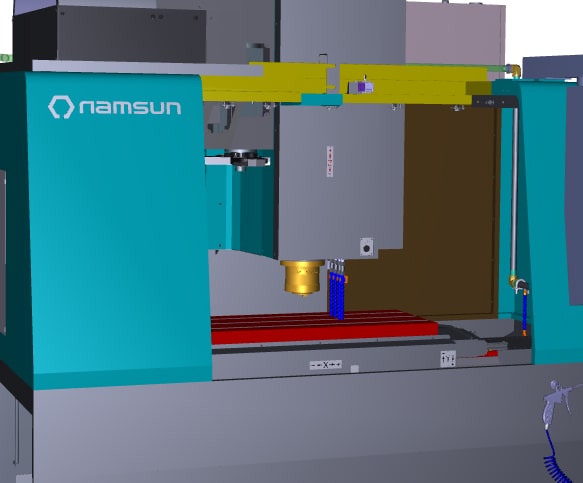

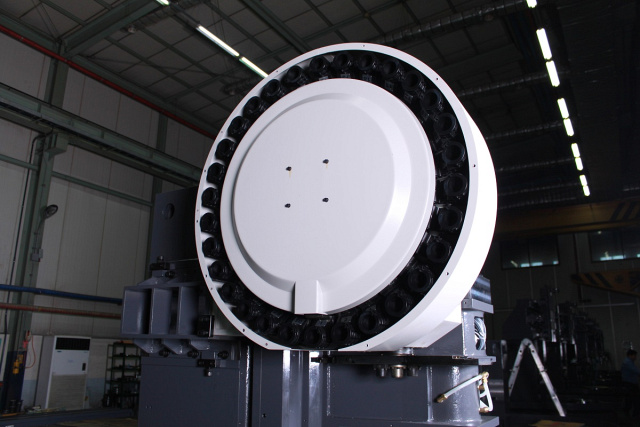

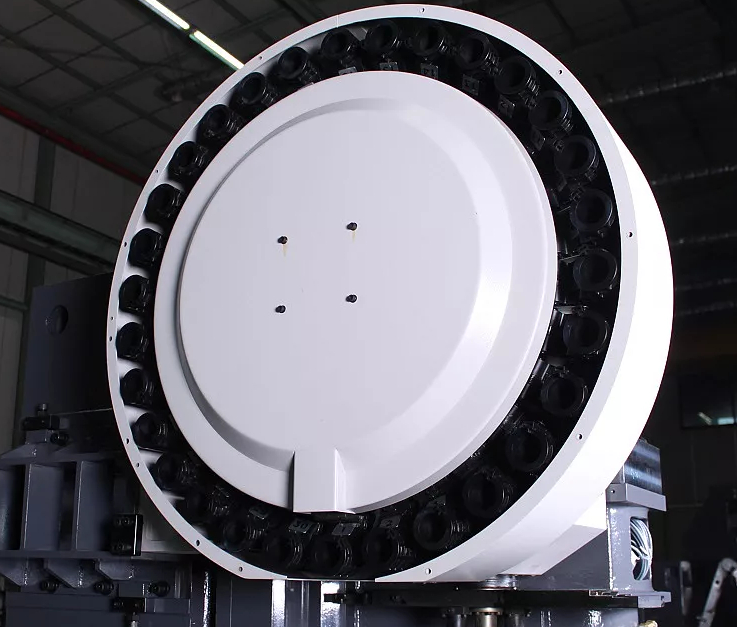

Магазин автоматической смены инструмента полностью защищен от возможных негативных нагрузок и ударов, обеспечивает надежную смену инструмента, может загружаться различными типами инструмента и подходит для длительной работы без вмешательства оператора.
- BT 50 / BT 40;
- 24 / 30 ячеек.

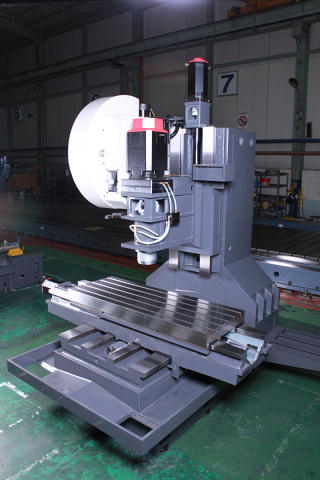

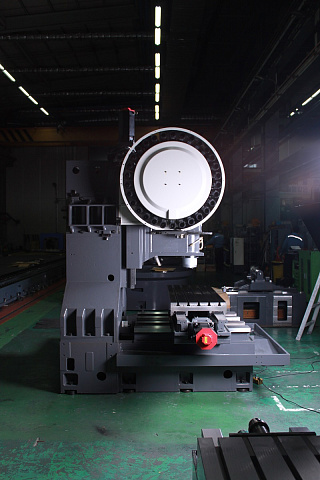

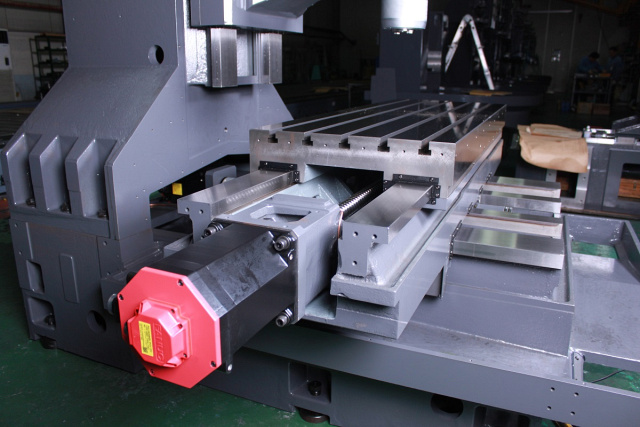

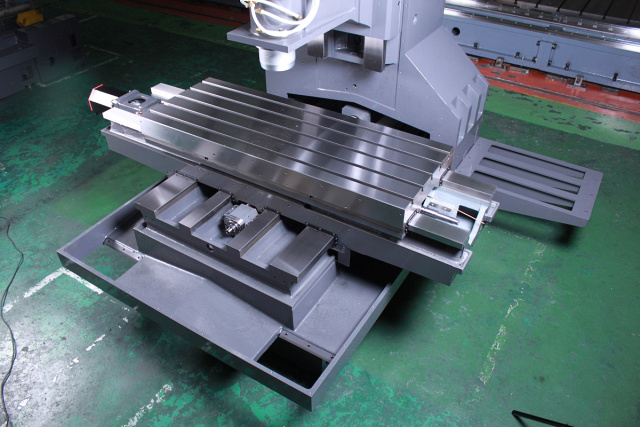

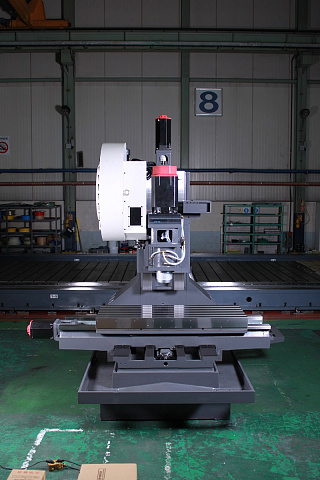

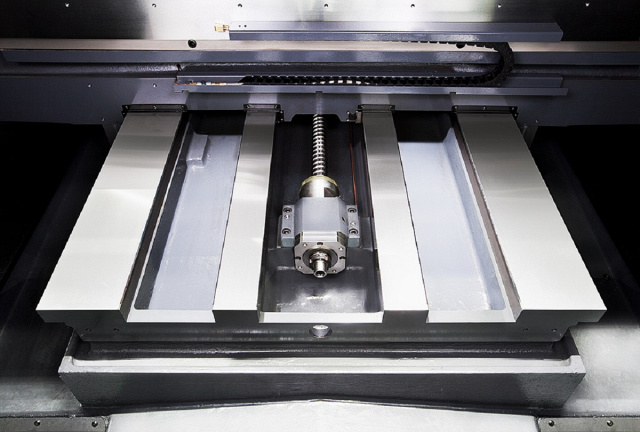

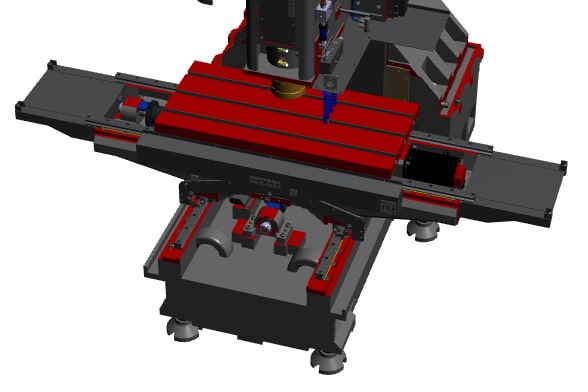

Для повышения жесткости и устойчивости конструкции станка используется станина с 4-мя направляющими по оси Y (SPACE 540). Широкие направляющие предназначены для поглощения вибраций, возникающих в процессе обработки и предотвращения прогиба стола вне зависимости от распределения нагрузки. В условиях обработки с тяжелыми условиями резания искажения геометрии станка сведены к минимуму.
- Тип направляющих: роилковые направляющие качения (SPACE 420);
- Тип направляющих: скольжения коробчатого типа (SPACE 540).

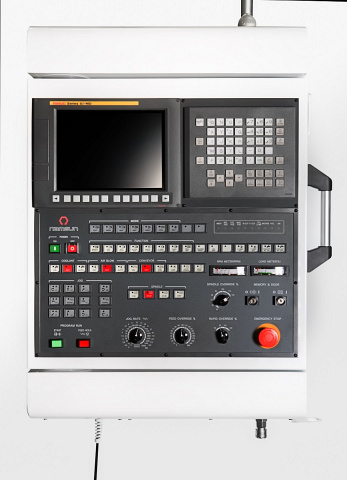

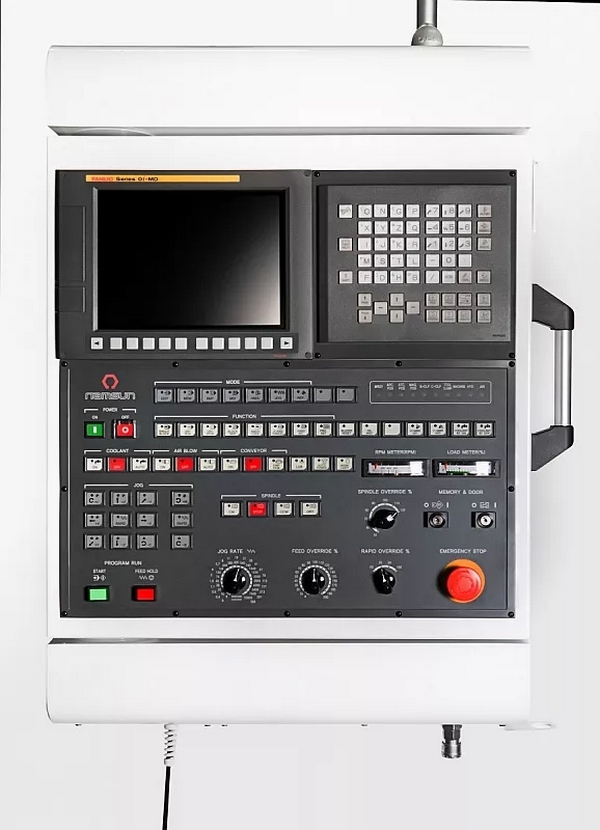

Высокоэффективная панель управления системы ЧПУ. Предназначена для интеграции всех функциональных элементов управления на одной общей панели. Позволяет оператору избежать лишних действий и увеличивает эргономичность использования оборудования.
- Интегрированная в панель управления система ЧПУ FANUC 0i-MF PLUS (3);
- AICC II уже в стандартном оснащении станка.

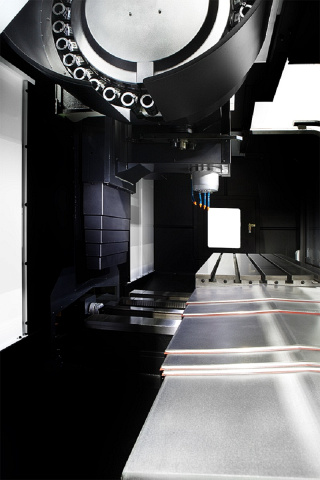

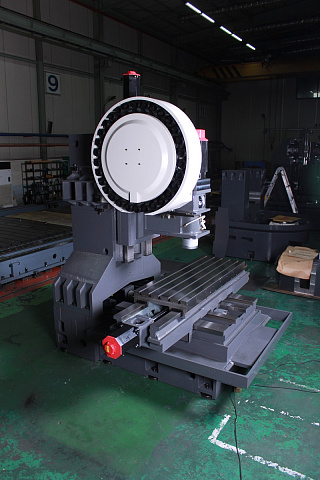

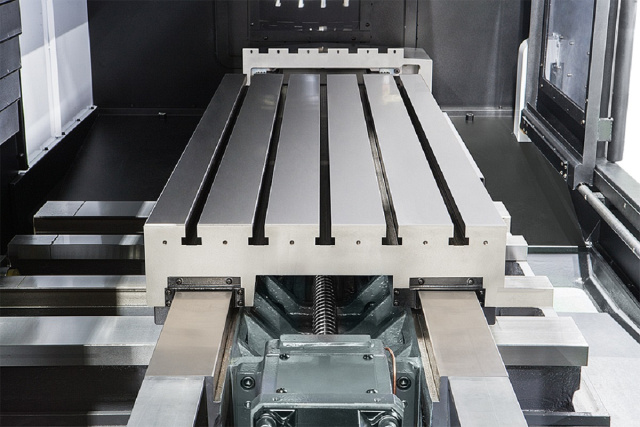

На станке реализована возможность обработки заготовок различных габаритов и массы.
SPACE 420
- Размер стола: 920 x 420 мм;
- Перемещения: 780 x 420 x 510 мм;
- Макс. грузоподъемность: 600 кг.
SPACE 540
- Размер стола: 1200 x 540 мм;
- Перемещения: 1050 x 540 x 550 мм;
- Макс. грузоподъемность: 900 кг.

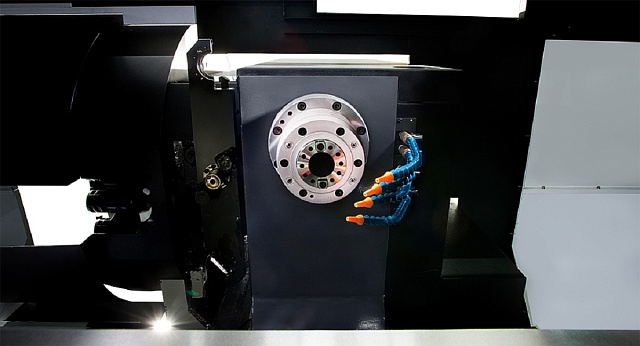

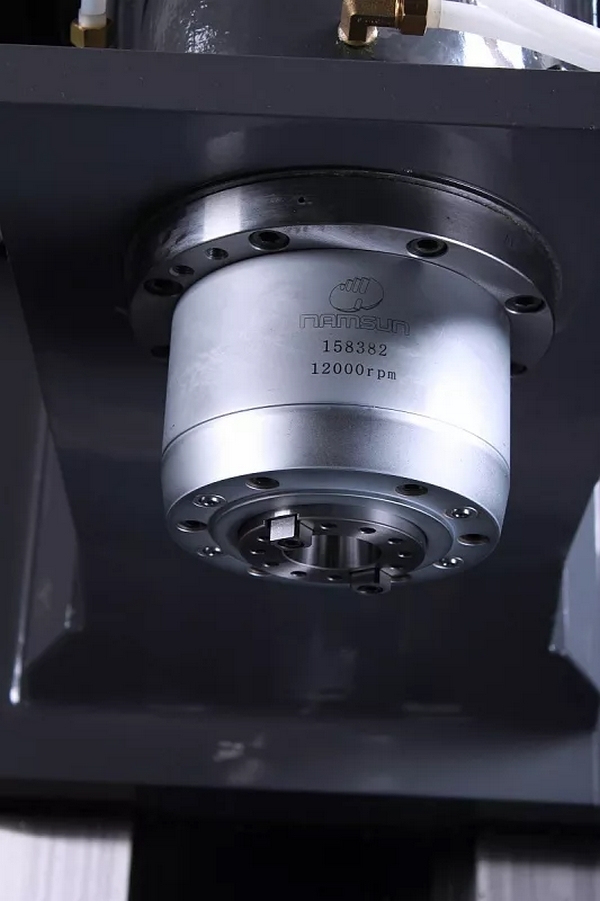

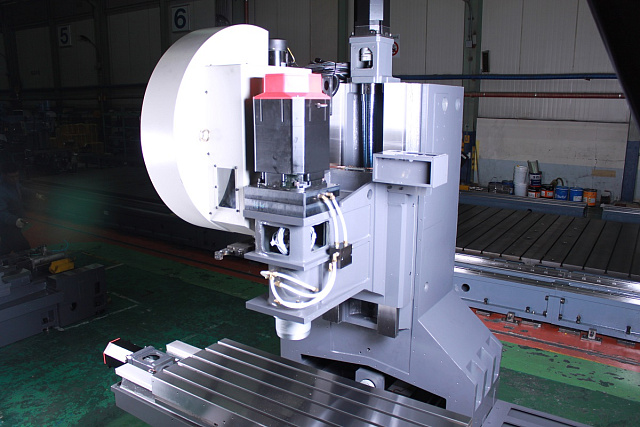

Жесткий шпиндель с прямым приводом и масляным охлаждением.
- Отсутствие ремней и шестерней для передачи вращения;
- Шпиндельный узел и направляющие изготовлены единым целым для минимизации вибраций, шума, нагрева, возникающих в процессе работы;
- Гарантия высокой точности при высокоскоростной обработке;
- Шпиндель и двигатель оснащены системой охлаждения.

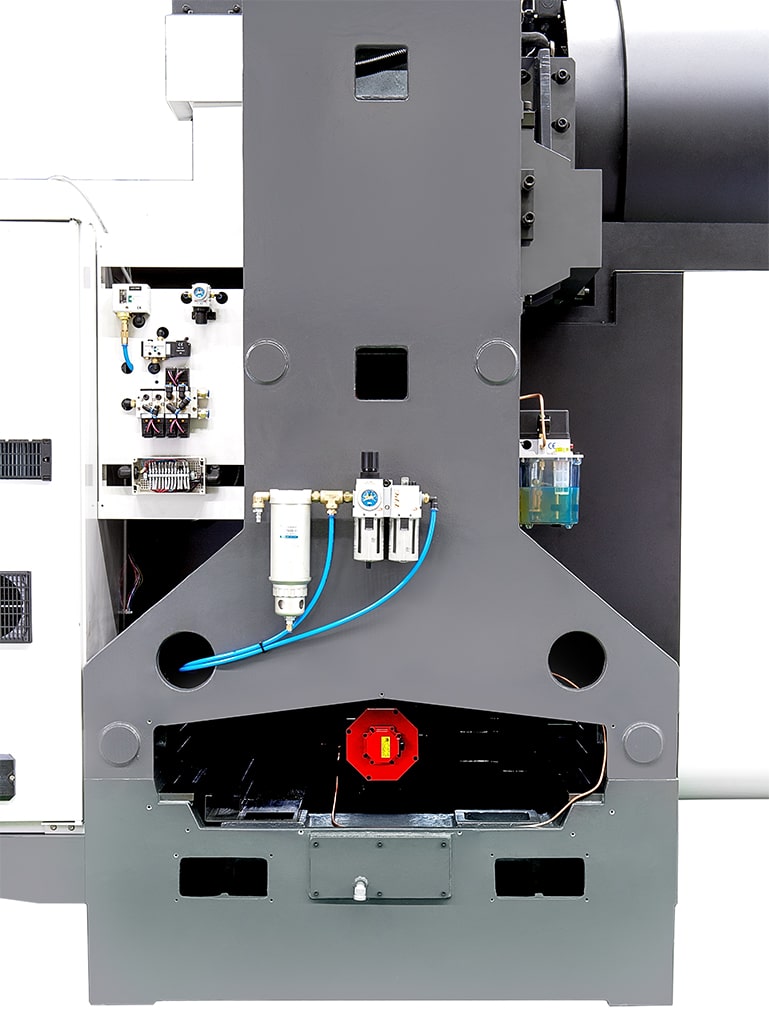

Все узлы для обслуживания станка (смазки и подачи сжатого воздуха) расположены в удобном для оператора месте с легким доступом к ним. Также рядом со станком установлен кондиционер масла охлаждения шпиндельного узла.
SPACE 420
- Макс. кол-во оборотов шпинделя: 12 000 об/мин;

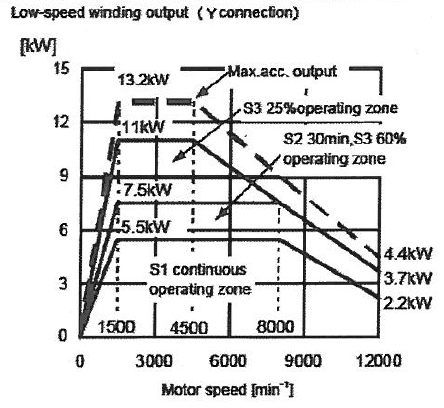

- Мощность двигателя (пост. /30 мин.): 5,5 / 13,2 кВт;

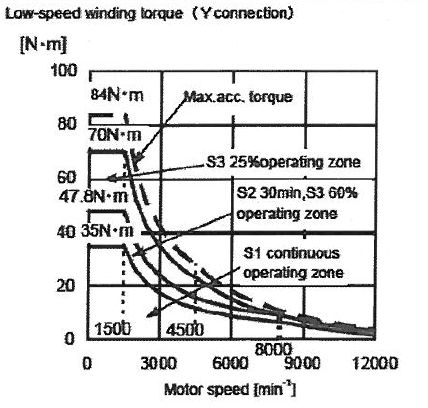

- Крутящий момент (пост. /30 мин): 35 / 84 Нм.
SPACE 540
- Макс. кол-во оборотов шпинделя: 12 000 / 8000 об/мин;

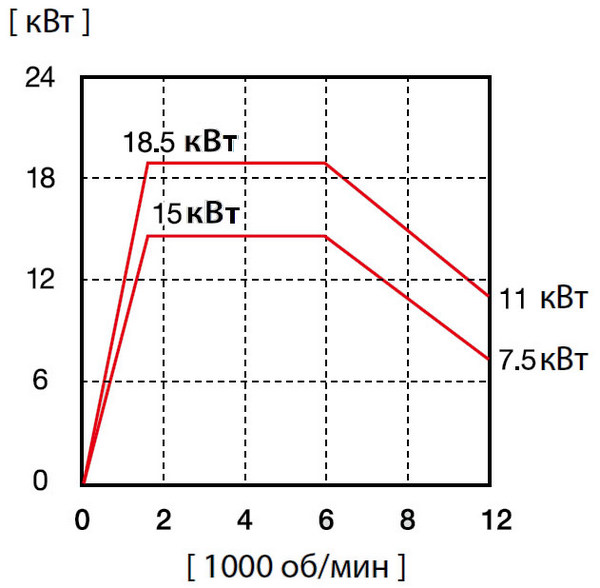

- Мощность двигателя (пост. /30 мин.): 15 / 18,5 кВт;

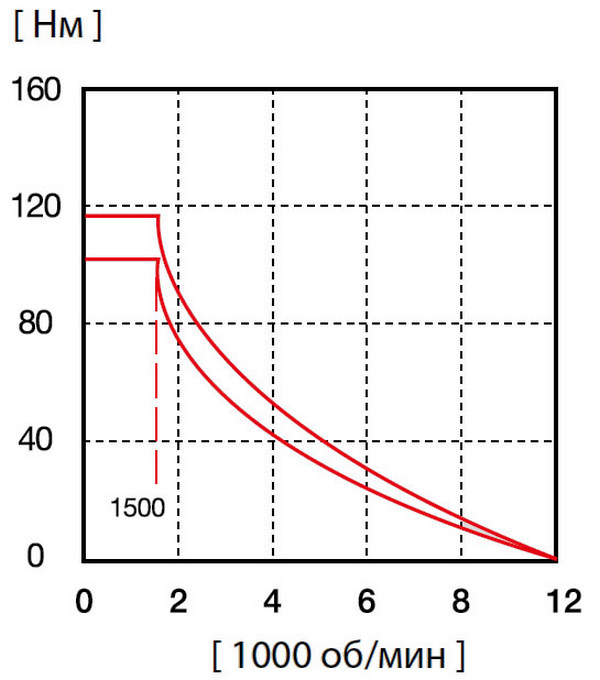

- Крутящий момент (пост. /30 мин): 105 / 118 Нм.
Комплектация:
- Масляное охлаждение шпинделя
- Магазин на 30 инструментов
- Телескопические кожуха
- Замок двери рабочей зоны
- Полная защита от брызг СОЖ
- Бак СОЖ
- Система смазки
- AICC II контур управления (высокоскоростное фрезерование)
- Охладитель масла
- Жесткое нарезание резьбы
- Выравнивающие опоры
- Ручной инструмент
- Воздушный обдув
- Система автоматического отключения
- Стружечный конвейер
- Бак для стружки
- Маслоотделитель от СОЖ (опция)
- Трансформатор (опция)
- Система подачи СОЖ через центр шпинделя 20 бар (опция)
- Система измерения заготовки Hexagon (опция)
- Система измерения и привязки инструмента Hexagon (опция)
- Кондиционер электрошкафа (опция)
- Смыв стружки с кожухов станины (опция)
- Data server Дата-сервер (опция)
- Подготовка станка для подключения дополнительной 4-й оси (опция)
- Накладной поворотный стол 4-я ось мод. s-200 f4 (опция)
- Manual guide i (опция)
- Шпиндель 8000 об/мин с конусом ВТ 50 (магазин инструмента 24 позиции) (опция)
- 15" экран ЧПУ (опция)
Система подачи СОЖ
Пистолет для подачи СОЖ

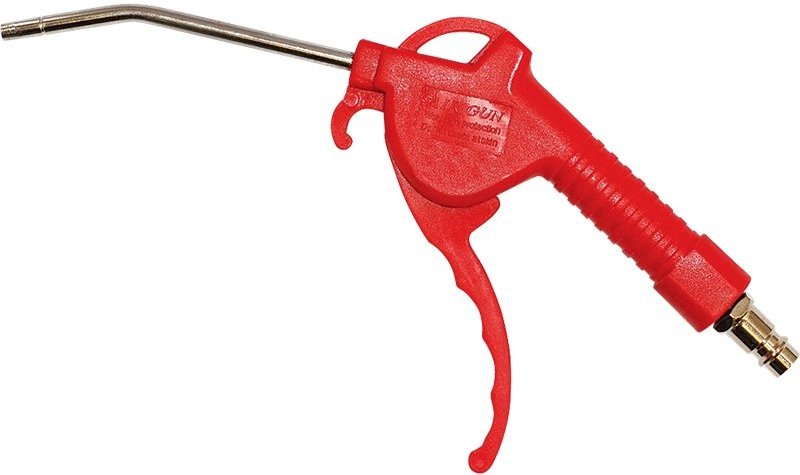

Пистолет подачи сжатого воздуха

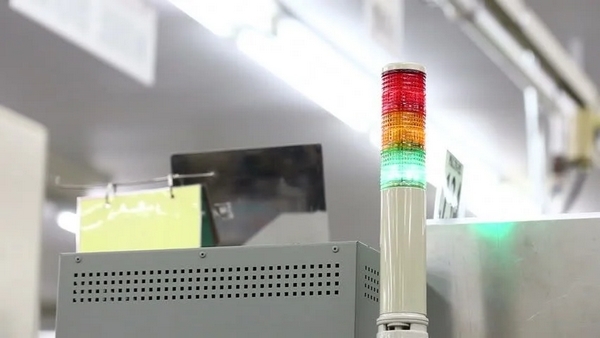

Сигнальная лампа состояния станка 3 цвета

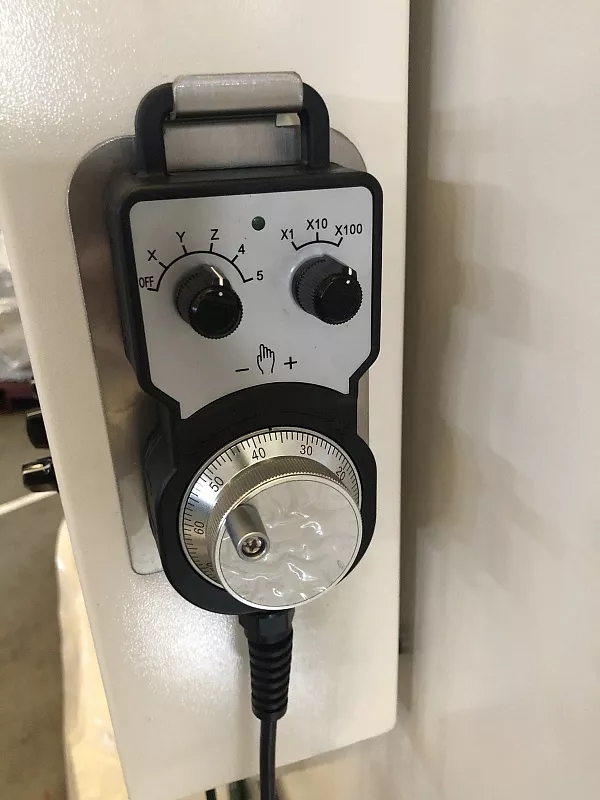

Ручной маховик управления mpg

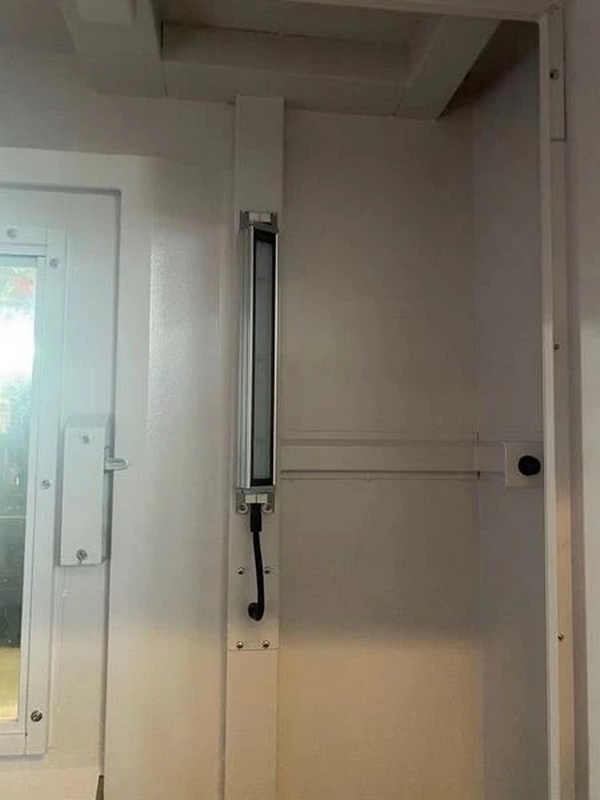

Рабочее освещение led
Масляное охлаждение шпинделя
Магазин на 30 инструментов
Телескопические кожуха
Замок двери рабочей зоны
Полная защита от брызг СОЖ
Бак СОЖ
Система смазки
AICC II контур управления (высокоскоростное фрезерование)
Охладитель масла
Жесткое нарезание резьбы
Выравнивающие опоры
Ручной инструмент
Воздушный обдув
Система автоматического отключения
Стружечный конвейер
Бак для стружки
Маслоотделитель от СОЖ
Трансформатор
Система подачи СОЖ через центр шпинделя 20 бар
Система измерения заготовки Hexagon
Система измерения и привязки инструмента Hexagon
Кондиционер электрошкафа
Смыв стружки с кожухов станины
Data Server Дата-сервер
Подготовка станка для подключения дополнительной 4-й оси
Накладной поворотный стол 4-я ось мод. s-200 f4
Manual guide i
Шпиндель 8000 об/мин с конусом ВТ 50 (магазин инструмента 24 позиции)
15" экран ЧПУ
