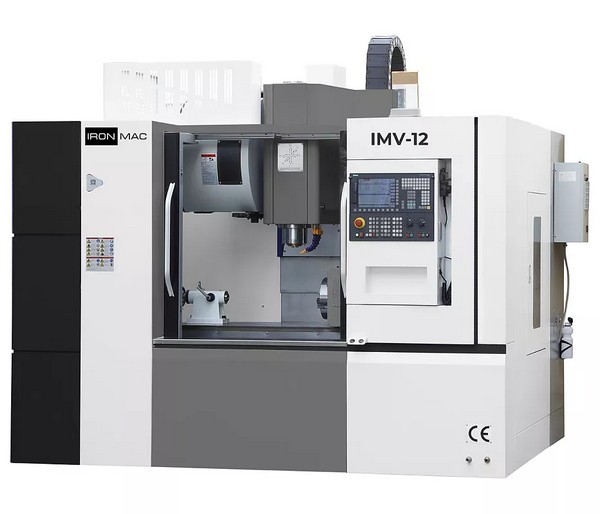

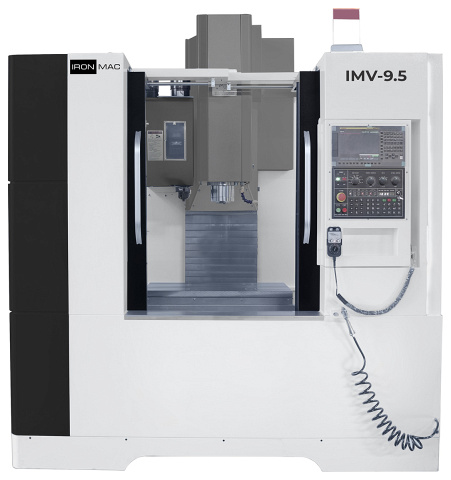

Фрезерный обрабатывающий центр IRONMAC IMV

Фрезерный обрабатывающий центр IRONMAC IMV
Фрезерный обрабатывающий центр IRONMAC IMV
Фрезерный обрабатывающий центр IRONMAC IMV
Фрезерный обрабатывающий центр IRONMAC IMV
Фрезерный обрабатывающий центр IRONMAC IMV
Фрезерный обрабатывающий центр IRONMAC IMV
  • Производитель: IRONMAC

  • Тип направляющих: роликовые качения

    Размер рабочего стола:

    950 x 550; 1200 х 550 мм

    Мощность: 11 / 15 кВт

    Вес: 6000; 6200 кг


Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Фрезерный обрабатывающий центр IRONMAC IMV

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Фрезерный обрабатывающий центр IRONMAC IMV

Подобрать аналог

Вы выбрали: Фрезерный обрабатывающий центр IRONMAC IMV

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Вертикальный фрезерный обрабатывающий центр IMV позволяет вести комплексную механическую обработку поверхностей заготовки различными способами - фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка внутренних и наружных резьб и др. операции.

Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента.

Управление обработкой заготовки осуществляется по заданной программе сочетает высокую производительность, гибкость переналадки на другие режим работы.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СИСТЕМА ЧПУ HNC-818D

Основные параметры:

  • 12,1 - дюймовый монитор;
  • Один канал поддерживает до пяти осей подачи и четырех шпинделей;
  • Максимальное количество связанных осей 3 + 2;
  • Контроль поломки инструмента;
  • Интеллектуальное управление сроком службы инструмента;
  • Технология компенсации тепловых ошибок.

Особенности:

  • Технология высокоскоростного и высокоточного управления;
  • Ускорение до 1,8 G;
  • Технология синхронного управления по двум осям;
  • Полная функция управления с обратной связью (энкодер, оптическая линейка);
  • Функция поддержки двусторонней компенсации ошибки шага винта по 20 000 точкам;
  • Функция автоматического измерения;
  • Индивидуальная настройка.

Интеллектуальные функции:

  • Многочисленные данные для станков с ЧПУ;
  • Контроль поломки инструмента;
  • Обеспечение исправности станка;
  • Интеллектуальная оптимизация параметров процесса;
  • Интеллектуальное управление сроком службы инструмента;
  • Технология компенсации тепловых ошибок.

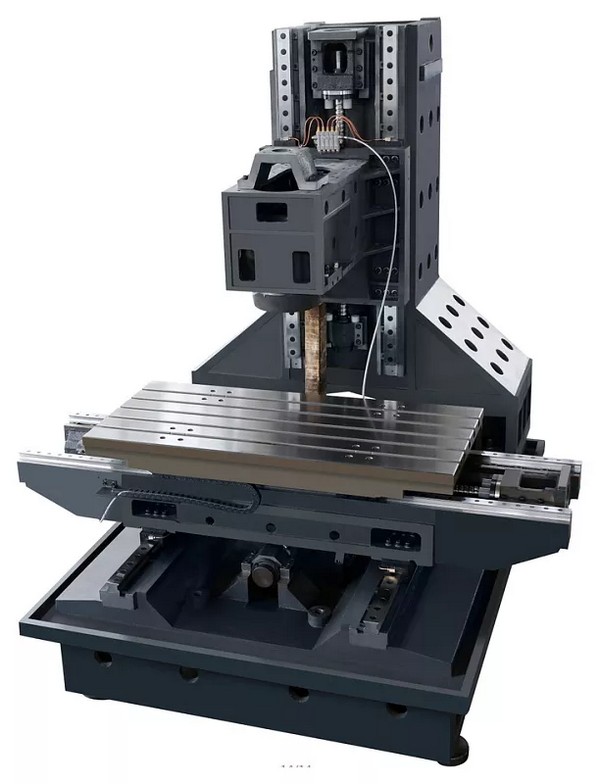

СТАНИНА

Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины.

Y-образная конструкция колонный, позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка.

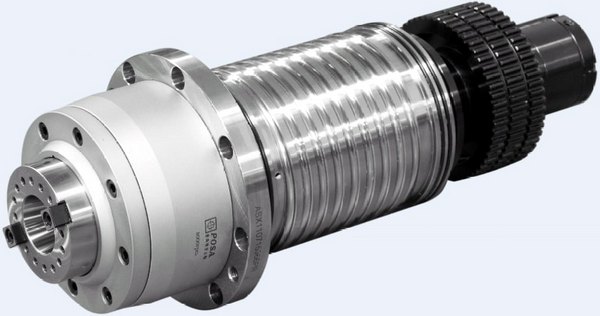

ШПИНДЕЛЬ

В базовой комплектации установлены шпиндели мировых производителей KENTURN / ROYAL (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 8000 об/мин, для тяжёлой серии станков.

Шпиндели фирмы KENTURN / ROYAL используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности.

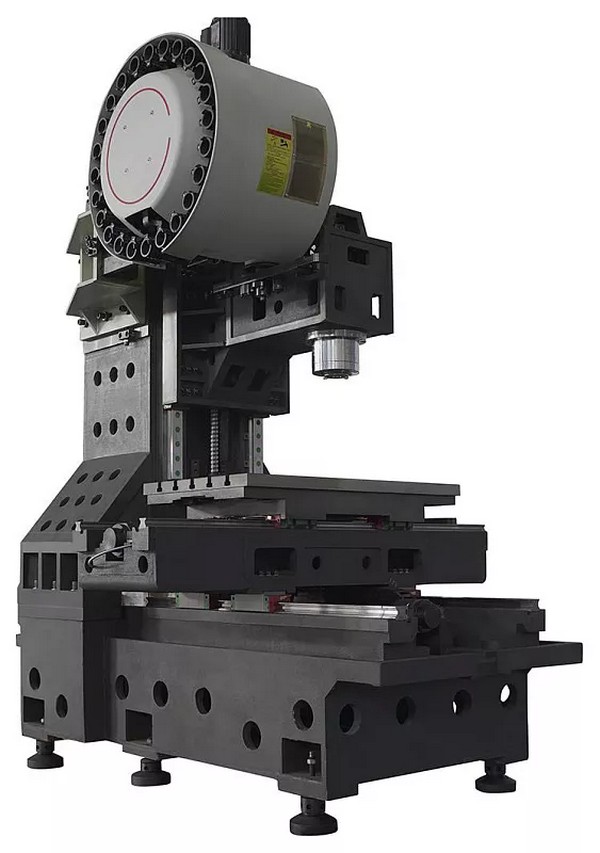

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН

Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции.

Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы.

Система обеспечивает более быструю смену (2 - 3 с).

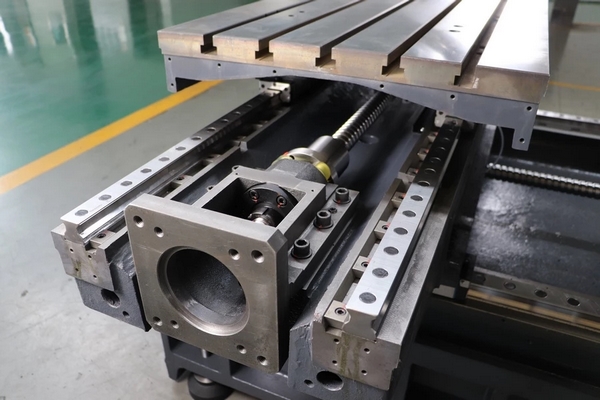

ШВП PMI (ТАЙВАНЬ)

Станки серии IMV оснащены ШВП фирмы PMI (Тайвань), установленных с предварительным натяжением - это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.

  • Диаметр винта и шаг по оси X = 40 х 12
  • Диаметр винта и шаг по оси Z = 40 х 12
  • Диаметр винта и шаг по оси Z = 40 х 12

НАПРАВЛЯЮЩИЕ ПЕРЕМЕЩЕНИЙ HIWIN (ТАЙВАНЬ)

В несущих блоках (каретках) четыре рядя роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

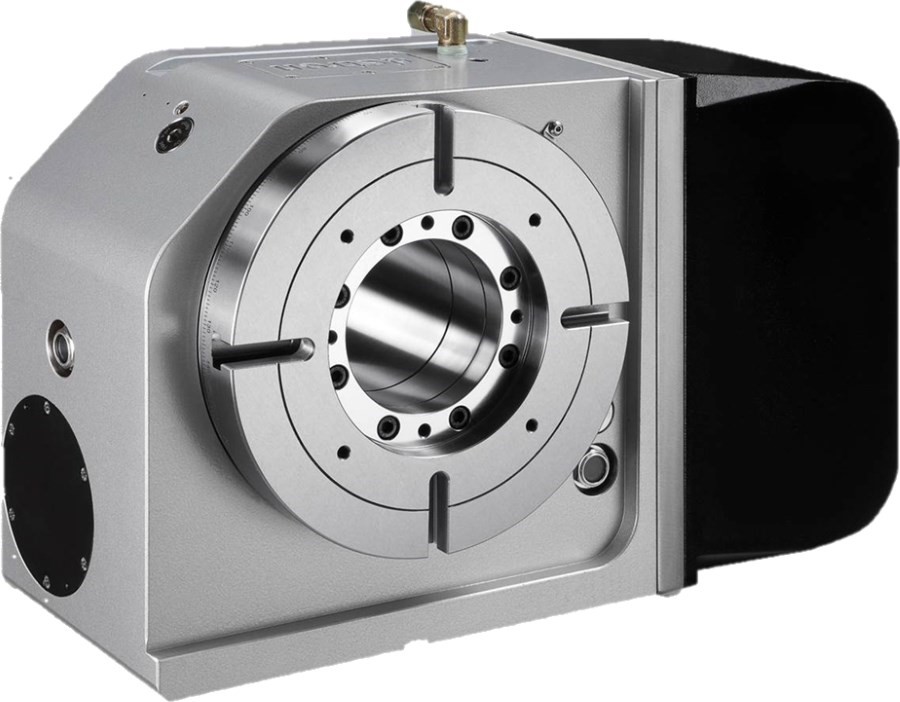

ПОДГОТОВКА ДЛЯ УСТАНОВКИ 4-Й ОСИ

4-х осевая обработка подразумевает не только наличие поворотной оси, но и использование соответствующей системы ЧПУ.

На станках серии IMV используется версия ЧПУ с необходимым функционалом для работы в 4-х осях.

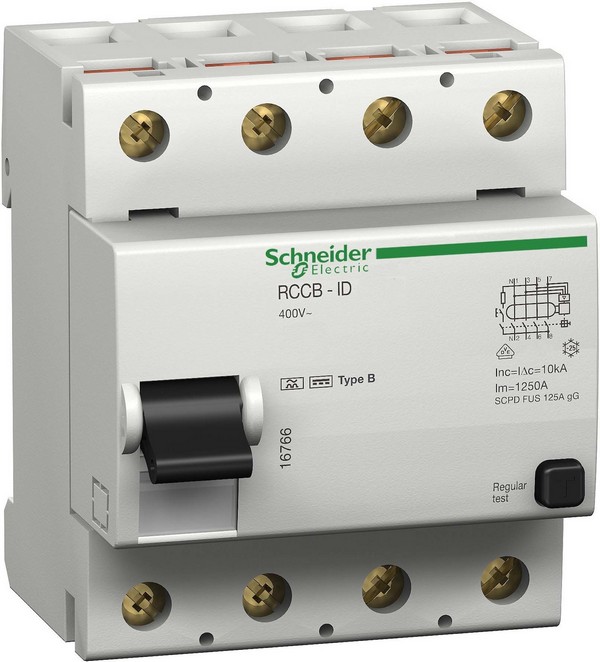

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ SCHNEIDER ELECTRIC (ФРАНЦИЯ)

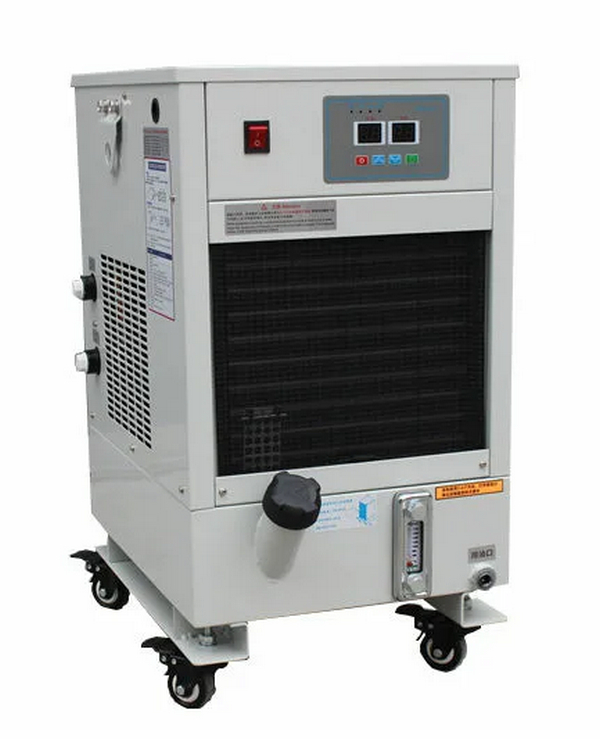

МАСЛЯНОЕ ОХЛАЖДЕНИЕ ШПИНДЕЛЯ

Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя.

Основные преимущества:

  • качественное охлаждение при максимальных высоких оборотах;
  • стабильное и равномерное охлаждение на протяжении всего периода работы;
  • предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;
  • крайне низкий уровень шумности и отсутствие вибрации.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Стойка ЧПУ HNC-818D
Направляющие по осям X, Y, Z - роликовые (HIWIN)
Инструментальный магазин на 24 позиции (манипулятор)
Масляное охлаждение шпинделя
Подготовка под 4-ю ось

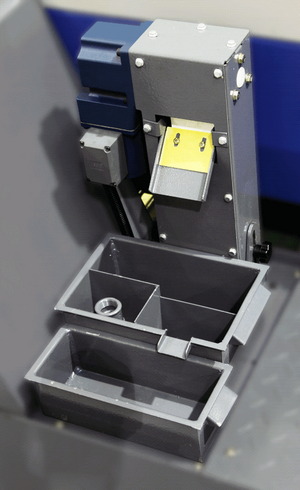

Маслоотделитель (сепаратор для СОЖ)
Пистолет воздух
Пистолет СОЖ
Теплообменник электрошкафа
Полностью закрытая кабинетная защита
Рабочее освещение
Выравнивающие опоры
Инструмент для обслуживания станка
Централизованная система смазки
Стружкоуборочный конвейер (шнековый) с тележкой
Трансформатор
Автоматическая система смазки
Руководство по эксплуатации станком на русском языке
