На станок - 2 года
На систему ЧПУ - 3 года
Китай
Ø обработки: 550 - 720 мм
Высота обработки: 400 - 650 мм
Мощность: 15 - 22 кВт
Вес: 5500 - 8500 кг
• Обработка крупногабаритных заготовок
• Цельнолитая колонна увеличенного сечения
• Конструкция шпинделя А2-8, А2-11 позволяет использовать повышенные режимы резания
• Закаленные направляющие станины твердостью не ниже 50 HRC
• Система ЧПУ HNC808DiT
Назначение:
Вертикальные токарные станки модели IRONMAC IVL 500/650 (HCNC) предназначены для токарной обработки* деталей сложной конфигурации из жаропрочных и легированных сплавов.
На станках данной серии можно:
- обтачивать и растачивать поверхности с криволинейными и прямолинейными образующими;
- сверлить;
- зенкеровать;
- развертывать центральные отверстия;
- прорезать кольцевые канавки;
- нарезать различные резьбы резцами
Область применения:
Широко используются в машиностроении, судостроении и других производствах, где необходима скоростная токарная обработка крупногабаритных и нестандартных изделий с большим диаметром.
Данные вертикально-токарные станки широко используются при изготовлении: тормозных и колесных дисков для автомобилей, корпусов электродвигателей, колец и других специализированных изделий, которые используются в нефте- и газодобывающей отрасли.

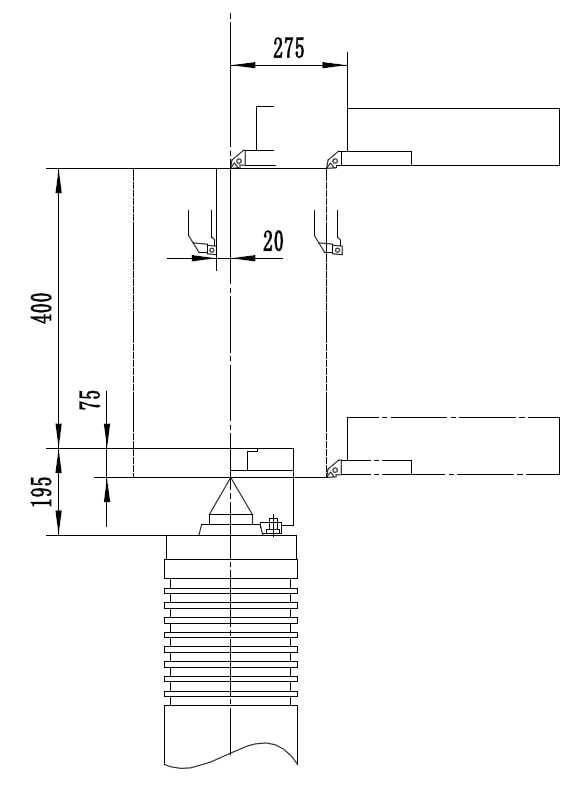

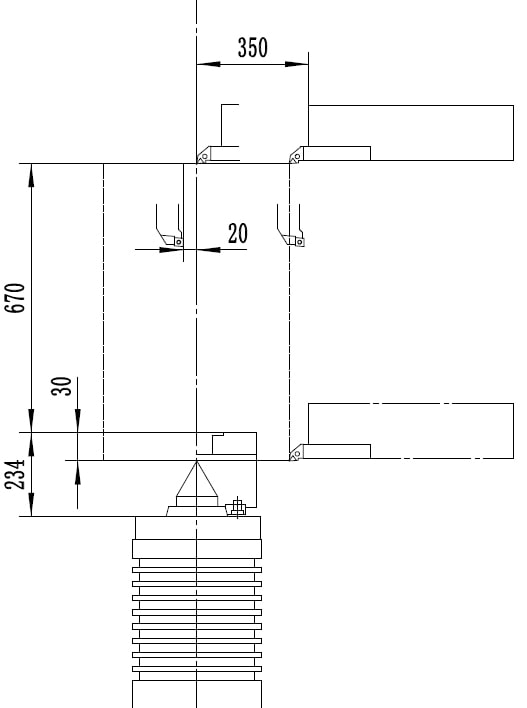

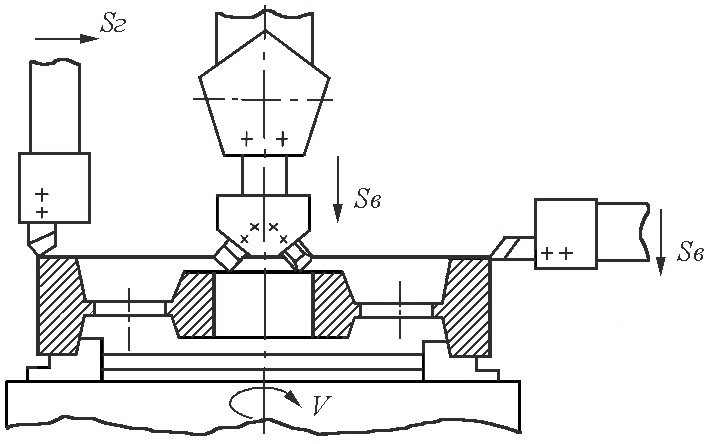

Схема обработки:

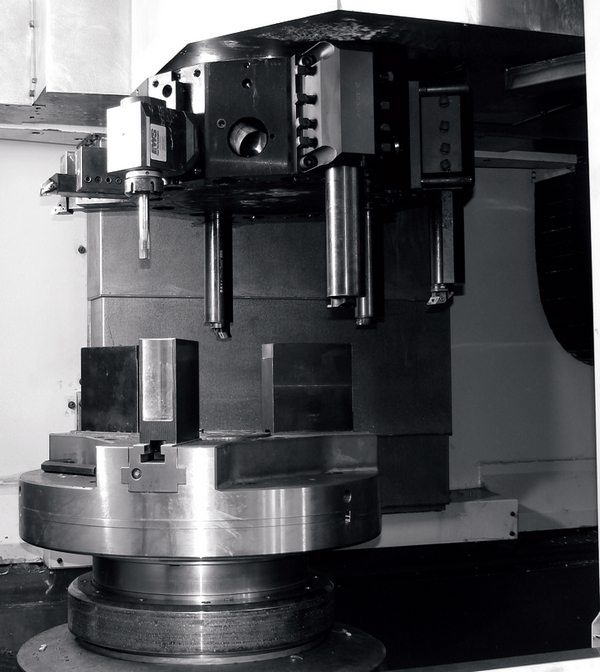

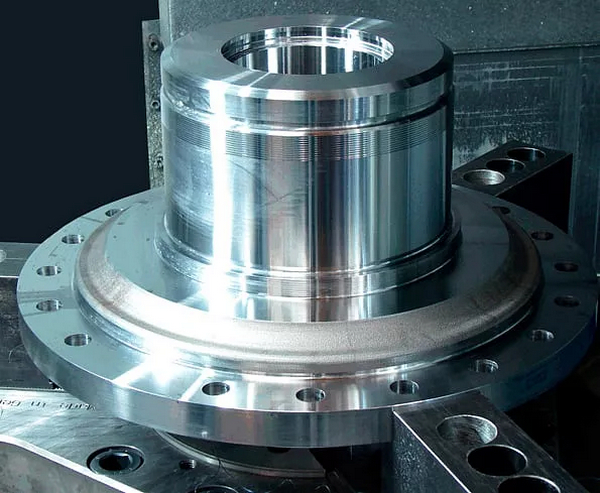

Токарная обработка детали Конструктивные особенности:
На станке используется серво шпиндель усиленной конструкции, привод осуществляется с помощью шкива приводного ремня.
Передний и задний подшипник - двухрядный радиальный роликовый подшипник производства NSK (Япония).

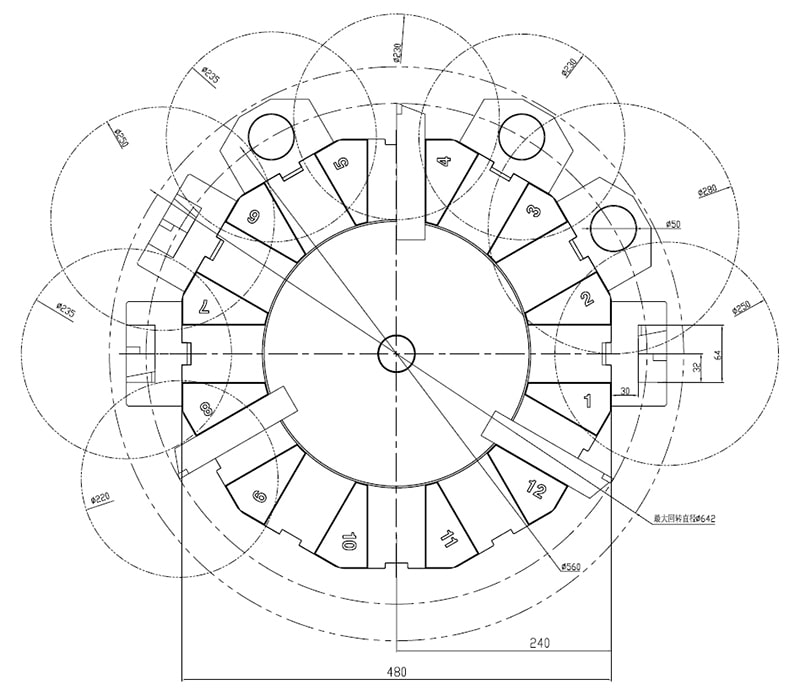

Выполнен с горизонтальной револьверной головой. Револьверная голова установлена на 12 не приводных инструментов (резцов).
В базовой комплектации установлен гидравлический патрон 12’’ - 15’’ фирма Chandox (Тайвань) увеличенного размера. устанавливается на передней части шпинделя и предназначен для крепления заготовок большего диаметра.
Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения фирмы PMI (Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью.
В базовой комплектации устанавливается система ЧПУ HNC808D.
Комплектация:
- Рабочее освещение
- Инструмент для обслуживания станка
- Руководство по эксплуатации (русский язык)

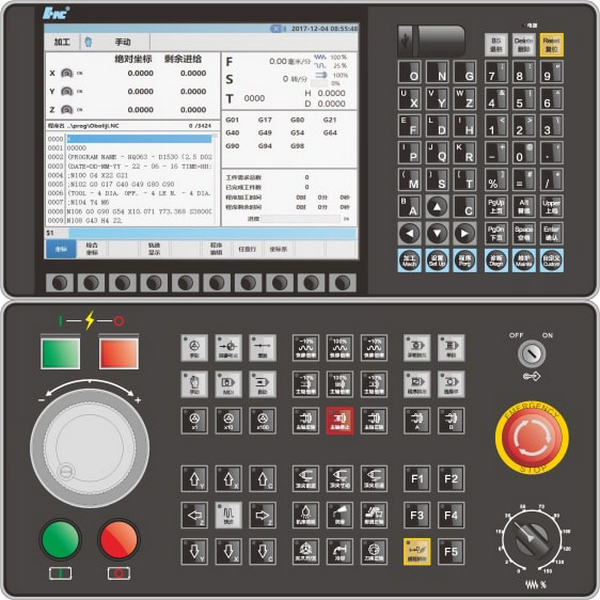

Система ЧПУ HNC808D

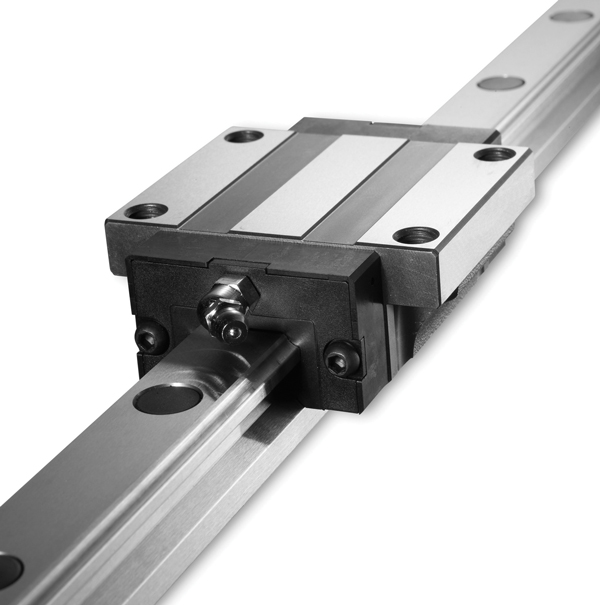

Роликовые направляющие (Hiwin, Тайвань)
Гидравлический патрон 12’’-15’’ Chandox (Тайвань)
Шпиндель

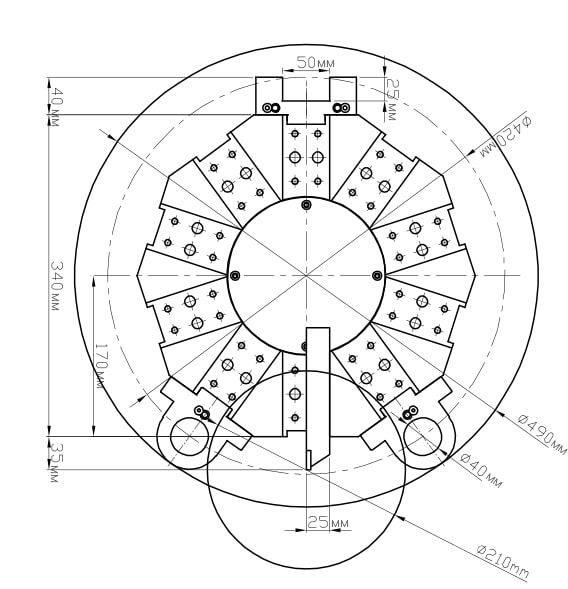

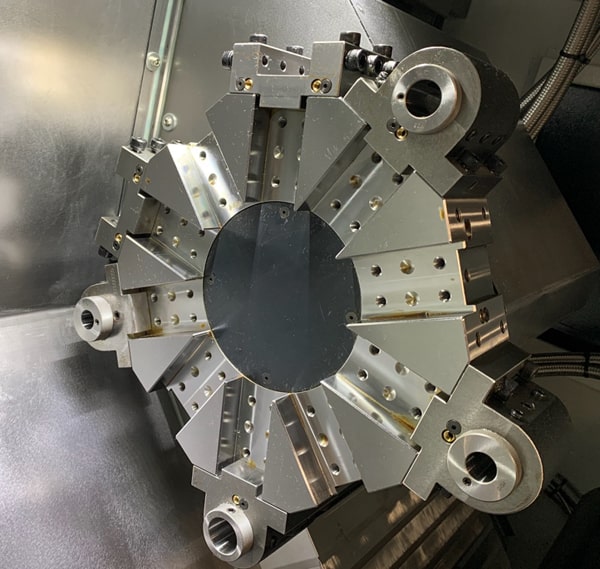

Гидравлическая револьверная головка на 12 позиций
Пистолеты подачи воздуха и СОЖ

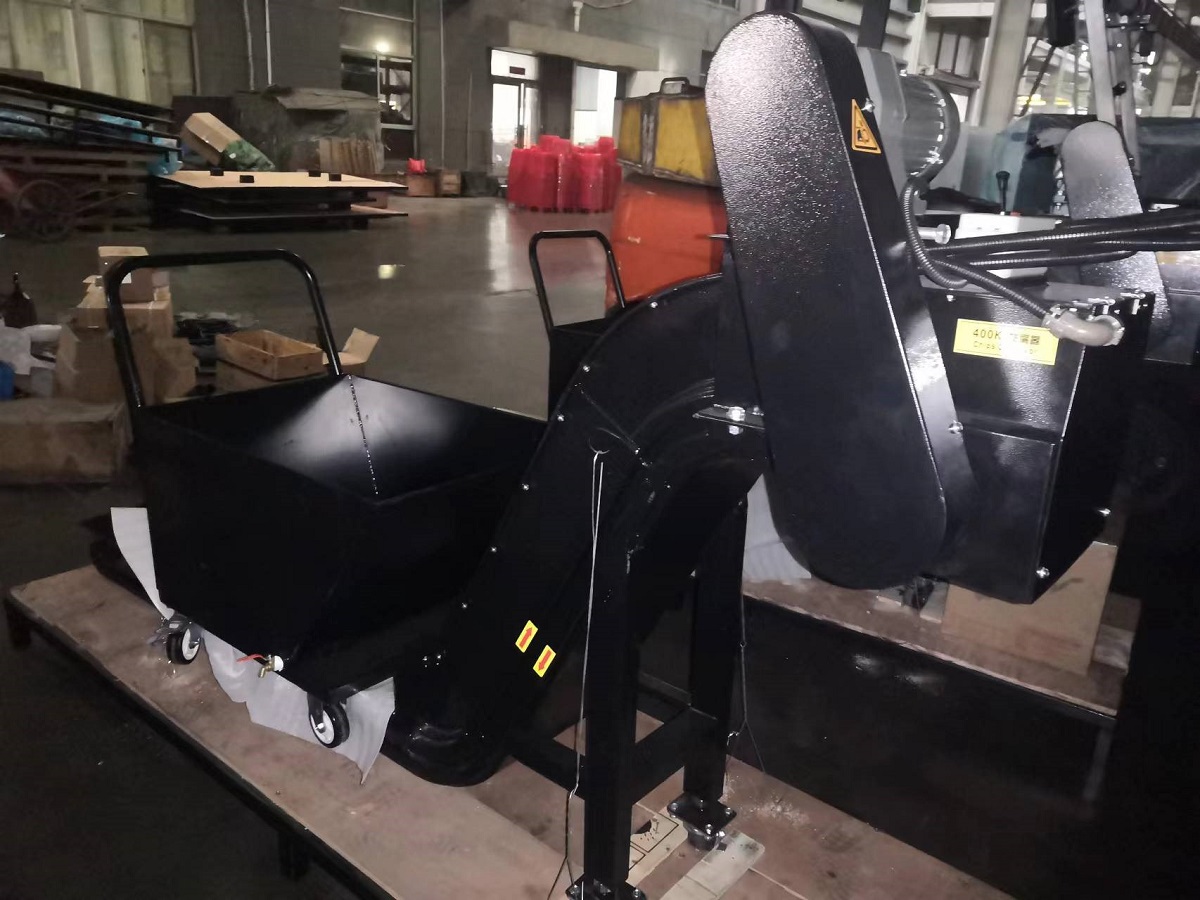

Конвейер для стружки + корзина
Полностью закрытая зона обработки
Трехцветная сигнальная лампа

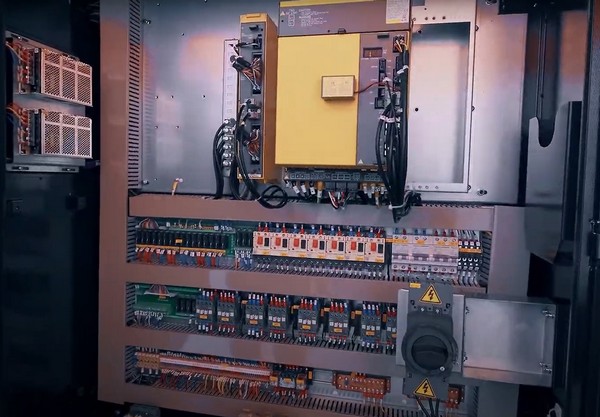

Электрический шкаф
Габаритные размеры:

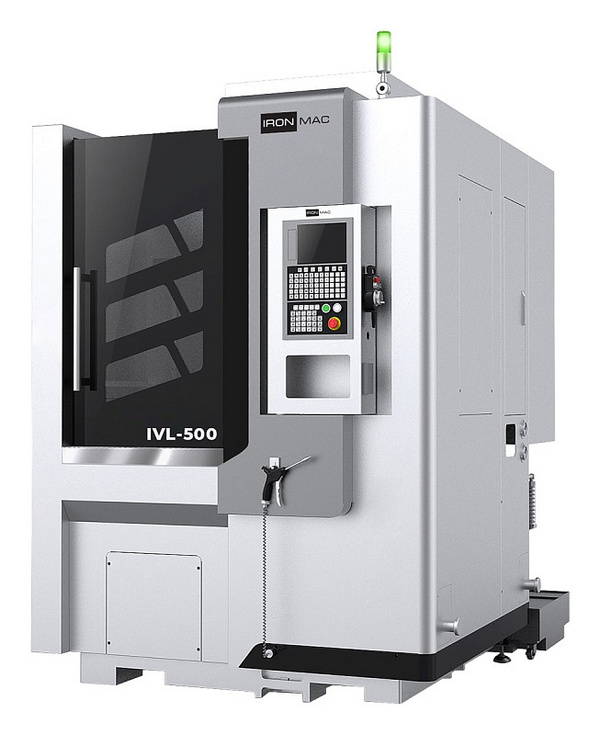

IRONMAC IVL-500 (HCNC)
IRONMAC IVL-650 (HCNC)
