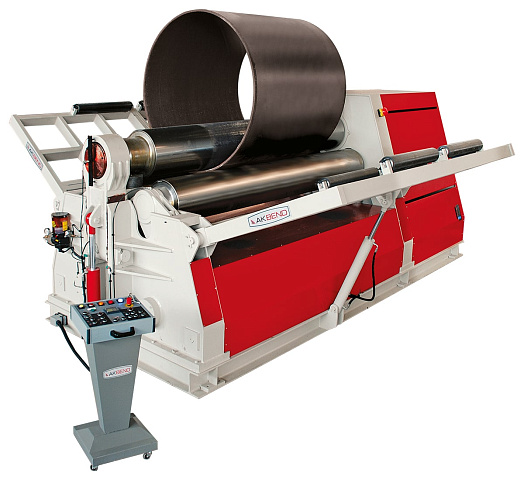

Вальцы четырехвалковые гидравлические AKYAPAK. Серия AHS

Вальцы четырехвалковые гидравлические AKYAPAK. Серия AHS

  • Производитель: AKYAPAK

    Страна: Турция

  • Ширина обработки: 2100 - 4100 мм

    Толщина обработки: 4 - 70 мм

    Ø верхнего валка: 160 - 540 мм

    Вес: 2320 - 55 000 кг

Связь с ведущим специалистом 8 800 1000 111
Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Вальцы четырехвалковые гидравлические AKYAPAK. Серия AHS

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Вальцы четырехвалковые гидравлические AKYAPAK. Серия AHS

Подобрать аналог

Вы выбрали: Вальцы четырехвалковые гидравлические AKYAPAK. Серия AHS

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Четырехвалковые гидравлические листогибочные машины AHS способны изгибать стальные листы толщиной 70 мм и шириной до 4100 мм. Применяются для производства цилиндрических, эллипсоподобных и чемоданоподобных обечаек, а также конусов различного диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Опоры и емкости различного диаметра.





СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ

Одним из самых главных отличий серии AHS является планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибке и гибке конуса;
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса;
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз.

ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА

Гидравлические листогибочные станки AHS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

ПОДШИПНИКИ

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

  • Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
  • Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы. Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
  • Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЗАКАЛЕННЫЕ ВАЛЫ

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

ЦИФРОВОЙ ДИСПЛЕЙ

Показывает текущее положение боковых валов. Крайние позиции боковых валов, могут быть ограничены с панели управления. Так что боковые валы не поднимутся больше заданной позиции, что позволяет исключить ошибку оператора при выполнении операции подгибки.

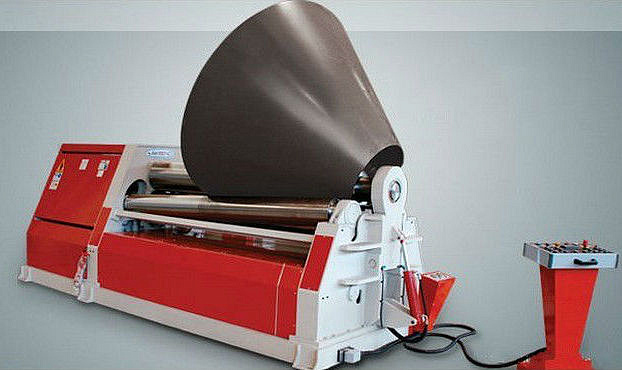

УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ

Машина укомплектована специальным приспособлением для гибки конусов и возможностью наклонной установки валов с пульта цифрового дисплея.
ДВУХСКОРОСТНОЕ УПРАВЛЕНИЕ

В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и боковые поддержки используются для предотвращения этой деформации. Цель использования - получение обечайки заданной формы.
СТОЛ ПОДАЧИ МАТЕРИАЛА

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

СИСТЕМА ОХЛАЖДЕНИЯ МАСЛА

Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.

ПЛАВНО ИЗМЕНЯЕМАЯ СКОРОСТЬ ВРАЩЕНИЯ ВАЛОВ

Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.

Модель
AHS 20/04
AHS 20/06
AHS 20/08
AHS 20/10
AHS 20/13
AHS 20/16
AHS 20/20
AHS 20/25
AHS 20/30
AHS 20/35
AHS 20/40
AHS 20/50
AHS 20/60
AHS 25/04
AHS 25/06
AHS 25/08
AHS 25/10
AHS 25/13
AHS 25/16
AHS 25/20
AHS 25/25
AHS 25/30
AHS 25/35
AHS 25/40
AHS 25/50
AHS 30/04
AHS 30/06
AHS 30/08
AHS 30/10
AHS 30/13
AHS 30/16
AHS 30/20
AHS 30/28
AHS 30/30
AHS 30/32
AHS 30/35
AHS 30/35
AHS 30/40
AHS 40/04
AHS 40/06
AHS 40/08
AHS 40/10
AHS 40/13
AHS 40/16
AHS 40/20
AHS 40/25
AHS 40/28
Максимальная ширина обработки, мм
2100
2100
2100
2100
2100
2100
2100
2100
2100
2100
2100
2100
2100
2600
2600
2600
2600
2600
2600
2600
2600
2600
2600
2600
2600
3100
3100
3100
3100
3100
3100
3100
3100
3100
3100
3100
3100
3100
4100
4100
4100
4100
4100
4100
4100
4100
4100
Максимальная толщина обработки при круговой гибке, мм
6
8
10
13
16
20
25
30
40
45
50
60
70
6
8
10
13
16
20
25
30
40
45
50
60
6
8
10
13
16
20
25
35
35
40
45
45
50
6
8
10
13
16
20
25
30
35
Максимальная толщина обработки при подгибке, мм
4
4
8
10
11
16
20
25
30
35
40
50
60
4
6
8
10
13
16
20
25
30
35
40
50
4
6
8
10
13
16
20
28
30
32
35
35
40
4
6
8
10
13
16
20
25
28
Диаметр верхнего валка, мм
160
190
210
230
270
300
330
360
390
430
460
510
540
190
210
230
270
300
330
360
390
430
460
510
540
210
230
270
300
330
360
390
430
440
460
480
510
540
270
300
330
360
390
430
460
510
540
Диаметр нижнего валка, мм
140
170
190
210
250
270
300
330
360
390
420
460
510
170
190
210
250
270
300
330
360
390
420
460
510
190
210
250
270
300
330
360
390
410
420
440
460
500
250
270
300
330
360
390
420
460
510
Диаметр бокового валка, мм
–
–
–
–
210
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
Мощность, кВт
2,2
3
7,5
7,5
11
15
15
19
22
30
37
45
55
3
7,5
7,5
11
11
15
18,5
22
30
30
45
55
7,5
7,5
11
11
11
15
18,5
22
22
30
30
45
55
7,5
7,5
7,5
11
15
18,5
22
30
37
Габаритные размеры:
Длина, мм
4142
4042
4140
4140
4522
4532
4585
4611
5061
5296
5469
5679
5669
4542
4642
4642
5022
5032
5085
5042
5241
5561
5770
5770
6169
5142
5142
5522
5532
5585
5542
5740
6060
6060
6270
6270
6270
6669
6522
6532
6585
6542
7241
7061
7469
7500
7669
Ширина, мм
1037
2154
1300
1300
1438
1489
1611
2021
2117
2585
2585
2905
2926
1254
1300
1300
1438
1489
1611
1677
1983
2177
2585
2585
2925
1300
1300
1438
1489
1611
1677
1983
2180
2180
2585
2585
2585
2925
1438
1489
1611
1677
1983
2177
2585
2750
2925
Высота, мм
1140
1380
1390
1390
1520
1730
1840
1920
2200
2300
2300
3000
3000
1380
1390
1390
1520
1730
1840
1900
2100
2200
2300
2300
3000
1390
1390
1520
1730
1840
1900
2100
2200
2200
2300
2300
2300
3000
1520
1730
1840
1900
2100
2200
2300
2500
3000
Вес, кг
2320
3290
4400
4620
6000
7000
9120
10 400
18 800
24 750
25 000
35 000
40 000
3600
4600
5560
7200
8110
10 800
11 800
15 800
22 300
28 500
31 000
40 000
4800
6020
7750
8800
10 850
13 200
17 540
22 500
23 000
30 000
31 500
33 500
42 000
8900
9930
14 920
16 000
20 800
26 000
36 000
38 000
55 000
