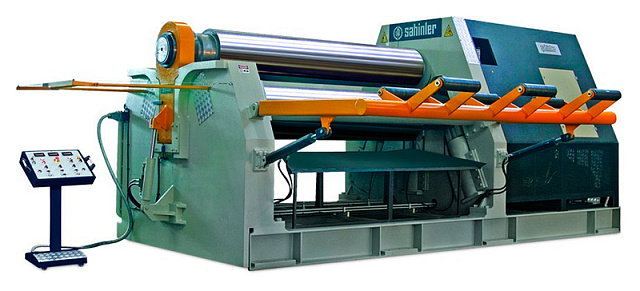

Вальцы четырехвалковые гидравлические Sahinler. Серия 4R HSS

Вальцы четырехвалковые гидравлические Sahinler. Серия 4R HSS
Вальцы четырехвалковые гидравлические Sahinler. Серия 4R HSS
  • Производитель: Sahinler

    Страна: Турция

  • Ширина обработки: 2050 - 4100 мм

    Толщина обработки: 12 - 85 мм

    Ø верхнего валка: 280 - 680 мм

    Вес: 8550 - 82 500 мм

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Вальцы четырехвалковые гидравлические Sahinler. Серия 4R HSS

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Вальцы четырехвалковые гидравлические Sahinler. Серия 4R HSS

Подобрать аналог

Вы выбрали: Вальцы четырехвалковые гидравлические Sahinler. Серия 4R HSS

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Четырехвалковые гидравлические листогибочные машины 4R HSS способны изгибать стальные листы толщиной от 4 мм до 70 мм и шириной от 2050 мм до 4100 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек, а так же конусов различного диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).

Опоры и емкости различного диаметра.





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

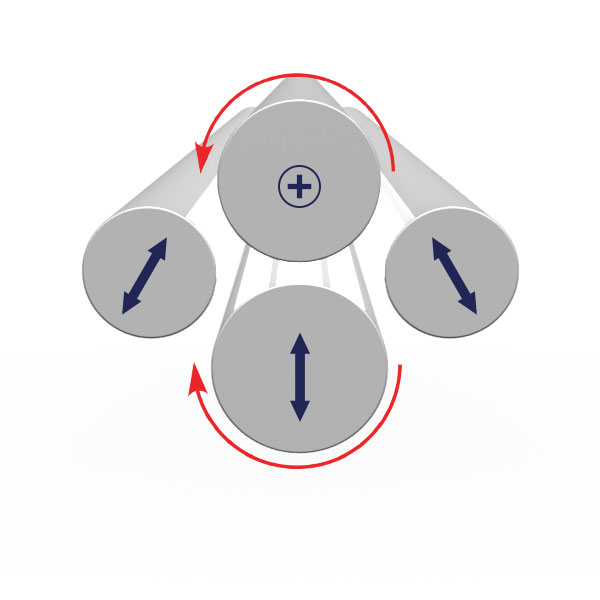

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Система планетарных направляющих

Одним из самых главных отличий серии 4R HSS является - планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибки и гибки конуса
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз

Высокопрочный корпус станка

Гидравлические листогибочные станки 4R HSS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

Подшипники

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

Гидравлическая система

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Закалённые валы

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

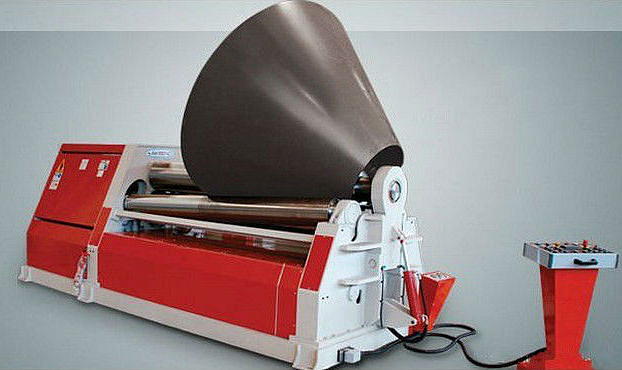

Устройство конической гибки

Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.

Цифровой дисплей

Цифровой дисплей показывает текущее положение боковых валов.

Двухскоростное управление

В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Боковые и центральная поддержки

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

Стол подачи материала

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

Система охлаждения масла

Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.

Плавно изменяемая скорость вращения валов.

Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.

Модель

4R HSS 20x280
4R HSS 20x320
4R HSS 20x350
4R HSS 20x380
4R HSS 20x400
4R HSS 20x460
4R HSS 20x500
4R HSS 20x550
4R HSS 25x280
4R HSS 25x320
4R HSS 25x350
4R HSS 25x380
4R HSS 25x400
4R HSS 25x460
4R HSS 25x500
4R HSS 25x550
4R HSS 30x280
4R HSS 30x320
4R HSS 30x350
4R HSS 30x380
4R HSS 30x400
4R HSS 30x460
4R HSS 30x500
4R HSS 30x550
4R HSS 30x580
4R HSS 30x620
4R HSS 30x680
4R HSS 40x280
4R HSS 40x320
4R HSS 40x350
4R HSS 40x380
4R HSS 40x400
4R HSS 40x460
4R HSS 40x500
4R HSS 40x550

Максимальная ширина обработки, мм

2050
2050
2050
2050
2050
2050
2050
2050
2550
2550
2550
2550
2550
2550
2550
2550
3100
3100
3100
3100
3100
3100
3100
3100
3100
3100
3100
4100
4100
4100
4100
4100
4100
4100
4100

Максимальная толщина обработки при круговой гибке, мм

20
25
30
40
45
50
55
60
16
20
25
30
40
45
50
55
12
16
20
25
30
40
45
50
60
70
85
10
12
16
20
25
35
40

Максимальная толщина обработки при подгибке, мм

16
20
25
30
35
40
50
50
12
16
20
25
30
35
40
45
10
12
16
20
25
30
35
40
45
60
70
10
12
16
20
25
30

Диаметр верхнего валка, мм

280
320
350
380
400
460
500
550
280
320
350
380
400
460
500
550
280
320
350
380
400
460
500
550
580
620
680
280
320
350
380
400
460
500
550

Диаметр нижнего валка, мм

220
240
260
300
300
380
400
450
220
240
260
300
300
380
400
450
220
240
260
300
300
380
400
450
480
520
580
220
240
260
300
300
380
400
450

Мощность, кВт

15
18,5
22
30
38,5
38,5
45
66
15
18,5
22
30
38,5
38,5
45
66
15
18,5
22
30
38,5
38,5
45
66
73
123
150
15
18,5
22
30
38,5
38,5
45
66
Габаритные размеры:

Длинна, мм

4850
4900
4900
4900
4900
4900
5550
5700
5300
5400
5400
5400
5400
5400
6000
6200
5800
5850
5850
5850
5850
5850
6600
6700
6700
7200
7700
6800
6900
6900
6900
6900
6900
7500
7700

Ширина, мм

1700
1800
1900
2250
2250
2300
2550
2850
1700
1800
1900
2250
2250
2300
2550
2850
1700
1800
1900
2250
2250
2300
2800
2900
2950
3250
3500
1700
1800
1900
2250
2250
2300
2550
2850

Высота, мм

1850
1950
1950
2350
2350
2350
2350
2350
1850
1950
1950
2350
2350
2350
2350
2350
1850
1950
1950
2350
2350
2350
2900
2950
2950
3250
3600
1850
1950
1950
2350
2350
2350
2350
2350

Вес, кг

8550
10 240
11 500
14 650
15 000
19 600
30 000
40 000
9200
11 000
13 000
16 720
18 000
22 500
33 000
43 500
10 000
13 000
15 000
18 000
20 000
24 660
43 000
47 000
55 000
62 500
82 500
13 000
16 000
19 000
22 000
23 500
30 000
42 000
54 000
