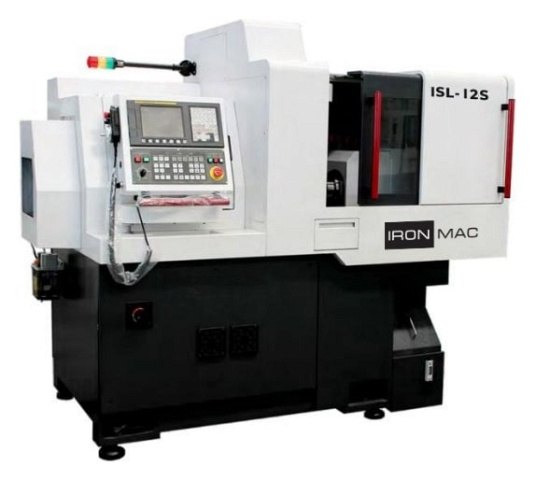

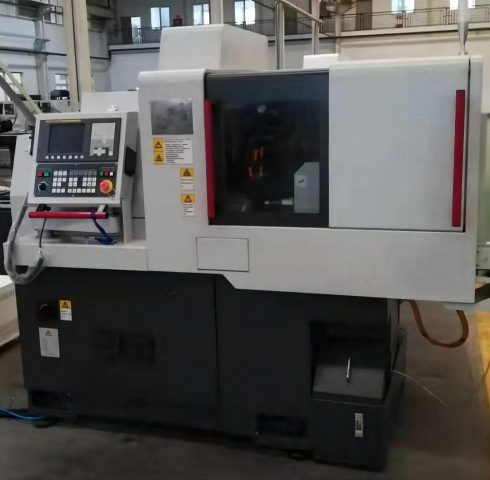

Автомат продольного точения IRONMAC ISL-12S

Назначение:

Автоматы продольного точения IRONMAC ISL-12S предназначены для изготовления сложных деталей из прутковых заготовок. За счет высокоскоростного шпинделя обеспечивают обработку с высоким качеством* обработанной поверхности, увеличивая производительность предприятия.

Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали с двух сторон. Ось Y обеспечивает полноценную фрезерную обработку.

Отличительной чертой оборудования является быстрая переналадка на выпуск новой продукции, поэтому станки идеально подходят для предприятий, выпускающих продукцию средними или крупными партиями.

Также среди характеристик токарных автоматов ISL-12S – высокая жесткость, точность позиционирования, быстрая окупаемость. Станки изготавливаются по лицензии японского производителя CITIZEN**.

Область применения:

Автомат продольного точения IRONMAC ISL-12S широко применяется в очень многих областях современной тяжелой промышленности:

• Авиастроении;
• Производстве автомобилей;
• Машиностроении;
• Производстве военной техники;
• Медицине.

Оборудование ярко выделяется по принципу работы и эксплуатационным возможностям, поэтому сложно назвать отрасли, для которых оно не подойдет.

Схема обработки:

Расположение основных узлов

Конструктивные особенности:

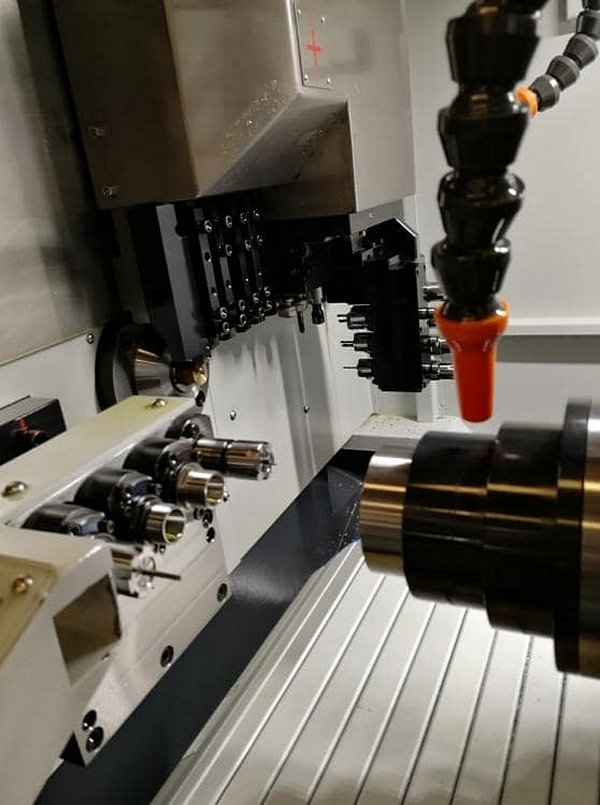

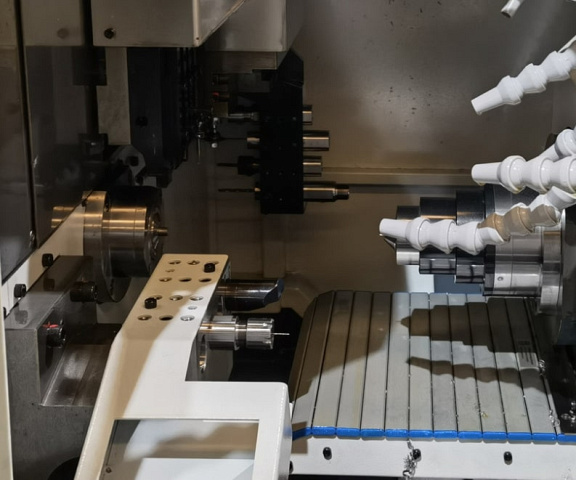

• Инструментальные позиции
• Система ЧПУ Fanuc 0i-TF

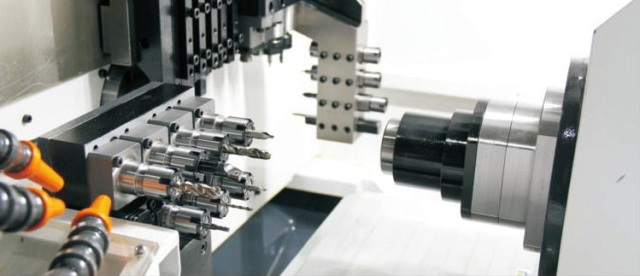

• Инструментальная система

• 5 токарных;
• 4 приводных расположенных радиально;
• 4 + 4 осевых статических для главного / противошпинделя;
• 4 осевых статических для противошпинделя.

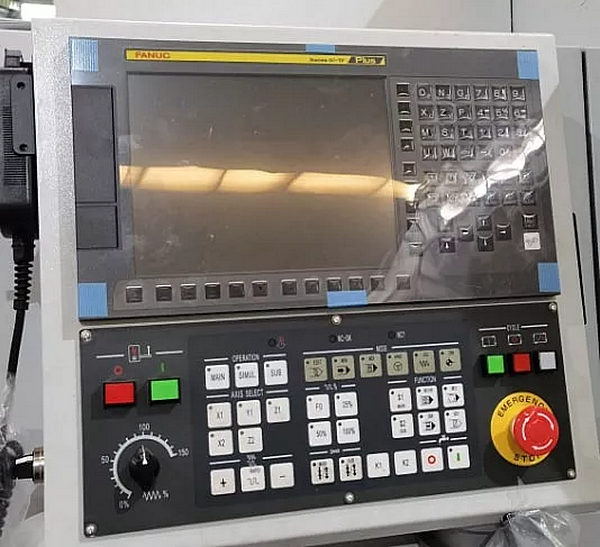

Современная система ЧПУ Fanuc 0i-TF с управлением на русском языке.

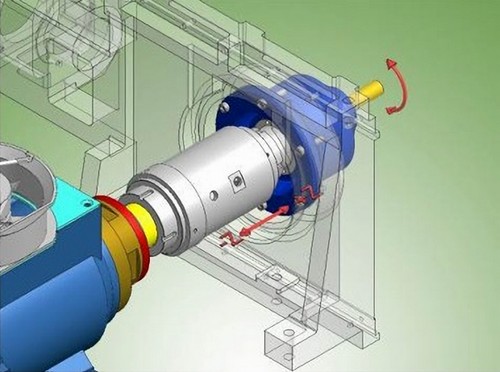

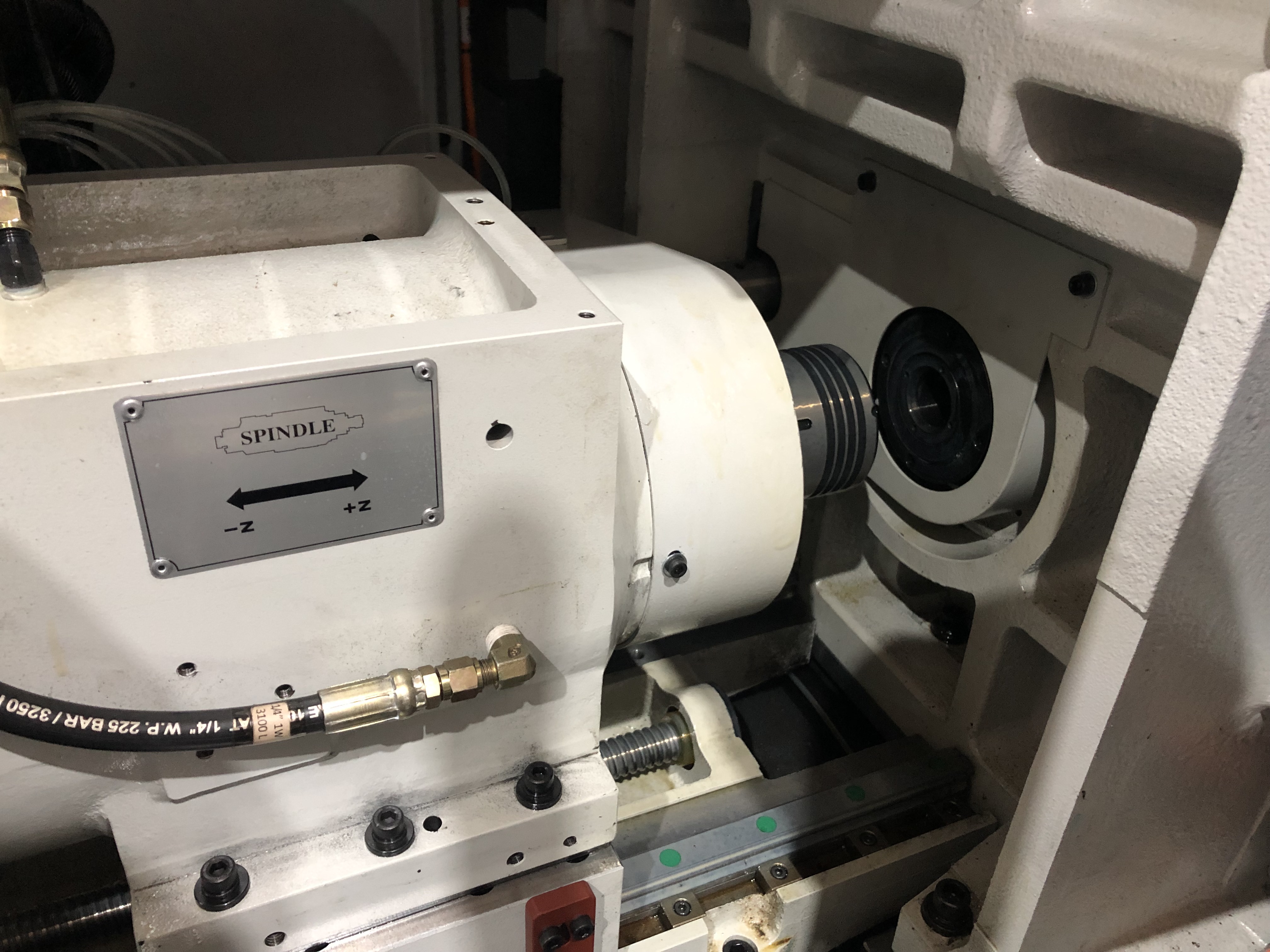

Система без держателя направляющей втулки

Используется для уменьшения остатка прутка. Экономит материал и деньги. Особенно актуальна при обработке коротких заготовок. Применяется при длине заготовки меньше или равной диаметру прутка.

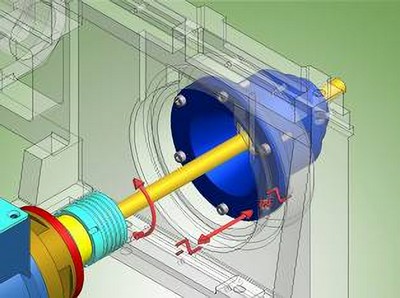

С не вращающейся направляющей втулкой:

• Цанговый патрон вращается, втулка не вращается;
• Система легка в установке и регулировке;
• Устанавливается преимущественно при обработке круглого прутка из цветных металлов.

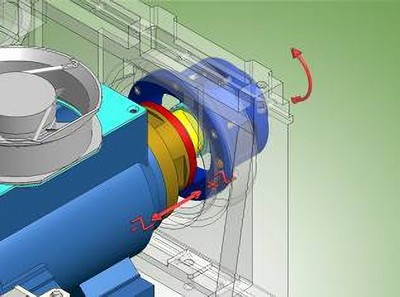

С вращающейся направляющей втулкой:

• Цанговый патрон и втулка вращаются одновременно;
• Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

Комплектация:

1. ЧПУ на Fanuc 0i-TF
2. Уловитель готовых деталей
3. Система подачи СОЖ

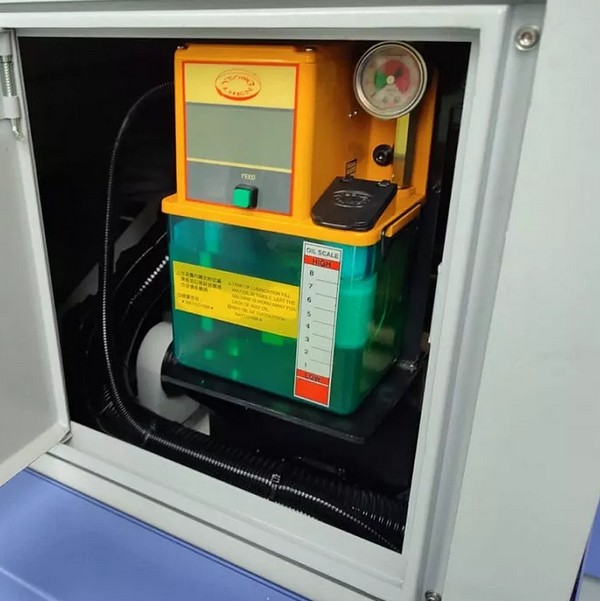

4. Система автоматической централизованной смазки узлов станка
5. Система без держателя направляющей втулки
6. 5-ти позиционный инструментальный суппорт для наружной обработки
7. 4-х позиционный приводной инструментальный суппорт для радиальной обработки в главном шпинделе
8. 4 + 4-позиционный инструментальный суппорт для осевой обработки в шпинделе / контршпинделе
9. 4-позиционный статический инструментальный суппорт для осевой обработки в контршпинделе
10. Подсветка рабочей зоны LED
11. Комплект инструмента для обслуживания станка
12. Сервопривода шпинделей
13. Справляемая ось С1 главного шпинделя
14. Цанги в главный шпиндель / контршпиндель / люнет / автоподатчки по 3 шт. (Ø на выбор)

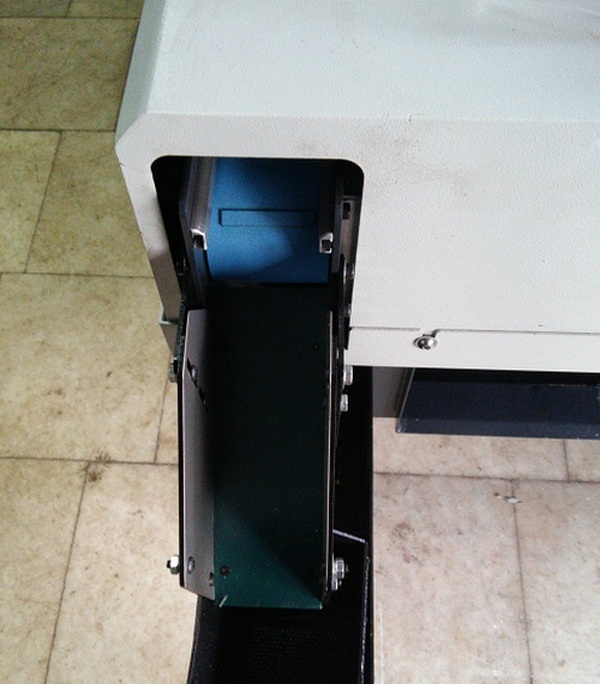

15. Конвейер готовых деталей
16. Комплект документации на русском языке
17. Уловитель масляного тумана (Опция)
18. Набор цанг ER 11 - 13 (Опция)
19. Цанги в главный шпиндель Ø1 - 12 мм, 1 шт. (Опция)
20. Цанги люнетные Ø1 - 12 мм, 1 шт. (Опция)
21. Цанги контршпиндель Ø1 - 12 мм, 1 шт. (Опция)
22. Цанги контршпиндель Ø1 - 12 мм, 1 шт. (Опция)
23. Уловитель длинных деталей (Опция)
24. Устройство охлаждения СОЖ (Опция)

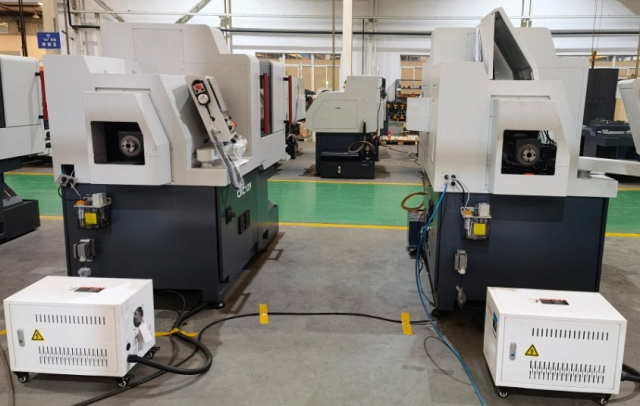

25. Стабилизатор напряжения (при колебаниях в сети напряжения больше ±5 %) (Опция)
26. Трансформатор (Опция)
27. Автоматическое гидравлическое устройство подачи прутка LNS GT-112 l = 2,5 м (Опция)
28. Стружкоуборочный конвейер (Опция)
29. Приводной 4-х позиционный инструментальный суппорт для внеосевой обработки в контршпинделе (Опция)
30. Помпа СОЖ высокого давления 7 / 10 бар (Опция)
31. Держатель отрезного резца для контршпинделя (Опция)

ЧПУ на Fanuc 0i-TF

Уловитель готовых деталей

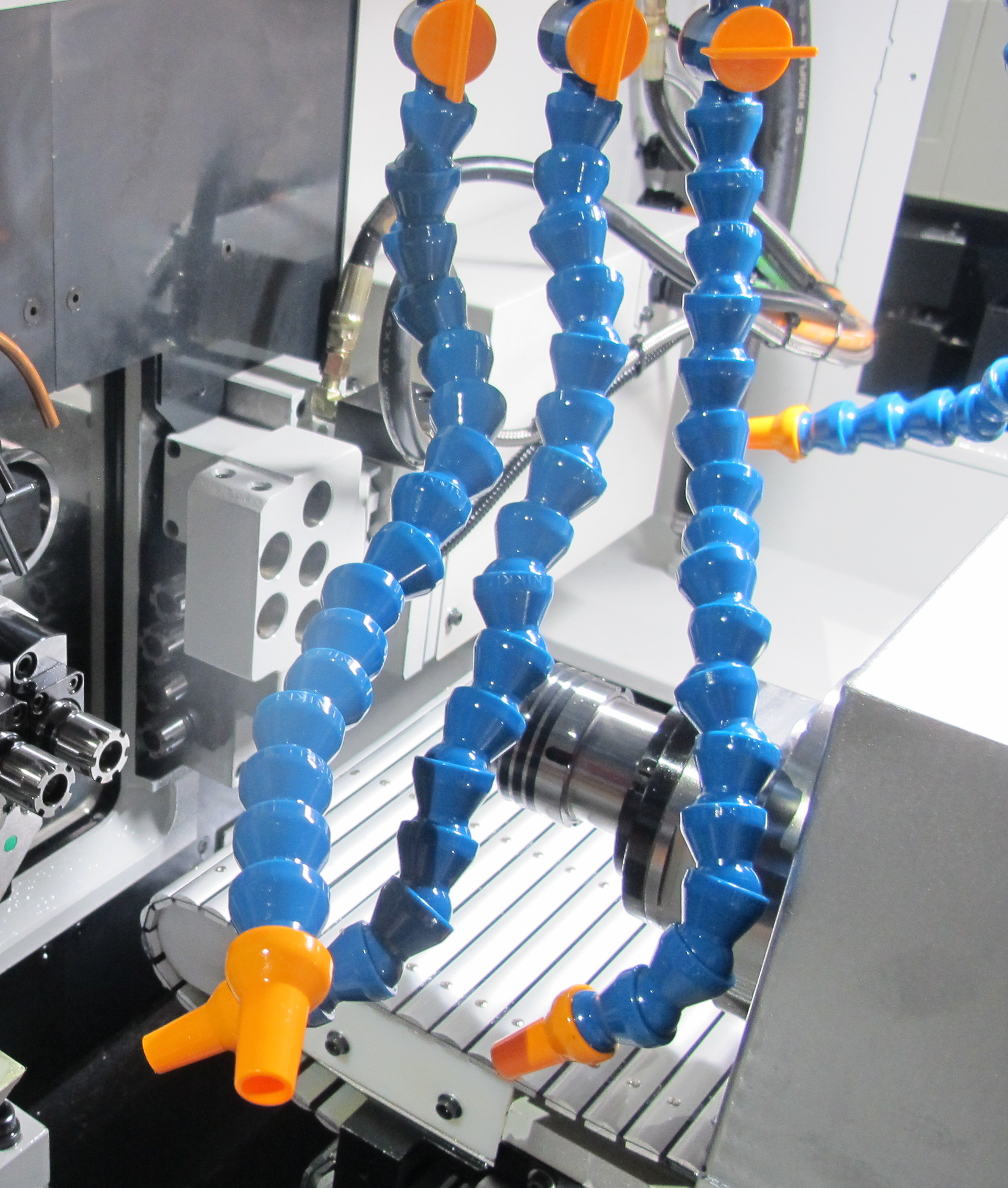

Система подачи СОЖ

Система автоматической централизованной смазки узлов станка

Система без держателя направляющей втулки

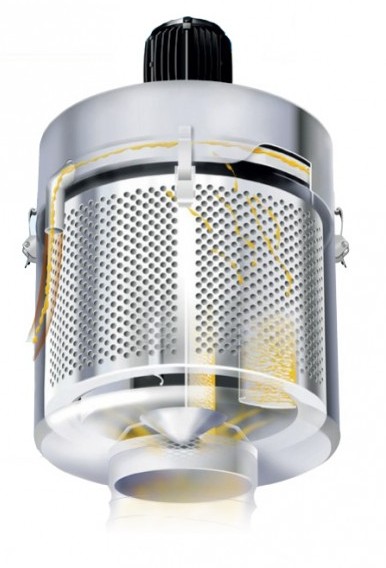

Уловитель масляного тумана (Опция)

Набор цанг ER 11 - 13 (Опция)

1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7
