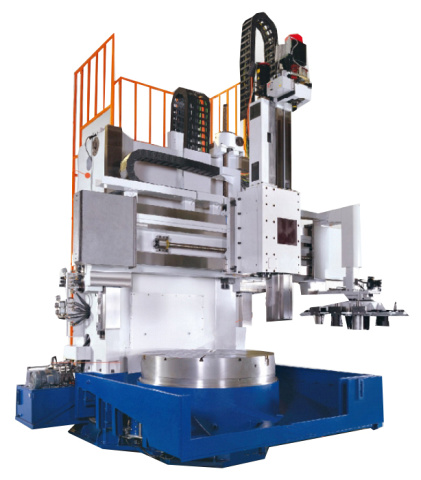

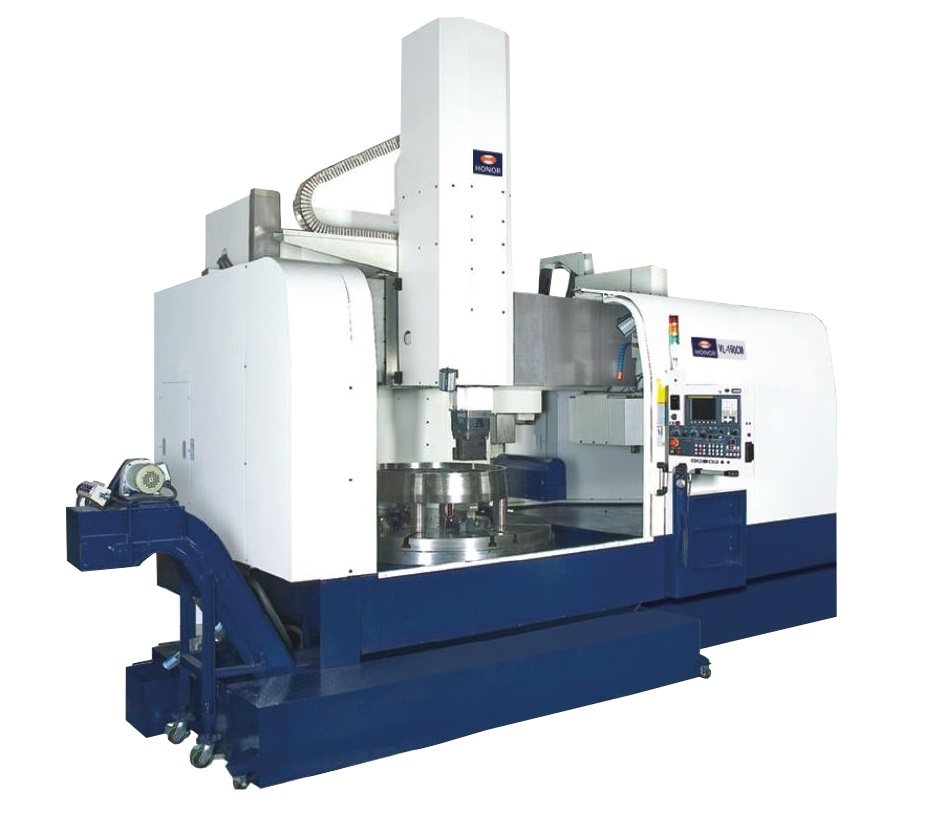

Токарно-карусельные станки HONOR SEIKI VL

Поделиться
¥
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Обучим работать на станке
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
HONOR SEIKI
Тайвань
Модели серии:
VL-100CM VL-125CM VL-160CM VL-200 CM VL-250CM

Ø стола: 850 - 2970 мм

Высота обрабатываемого изделия:

650 - 1600 мм

Мощность: 22 - 105 кВт

Вес: 11 500 - 51 000 кг

Назначение

Токарно-карусельные обрабатывающие центры необходимы для металлообработки деталей, цилиндрических и конических поверхностей, а также протачивания канавок и фасонного точения. В большинстве случаев данный вид оборудования применяется в процессе обработки заготовок, имеющих большой вес и не очень большую высоту. Как правило, станки используются для обработки изделий из цветного и черного металла.

Виды работ, во время которых применяются токарно-карусельные станки:

  • Плоское, коническое и цилиндрическое обтачивание
  • Зенкерование
  • Развертывание
  • Нарезание резьбы
  • Цилиндрическое и коническое растачивание
Область применения

В аэрокосмической и нефтегазовой отраслях, а также тяжелом энергетическом машиностроении. На них возможно изготовление дисков, фланцев, колес и других деталей сложного профиля.

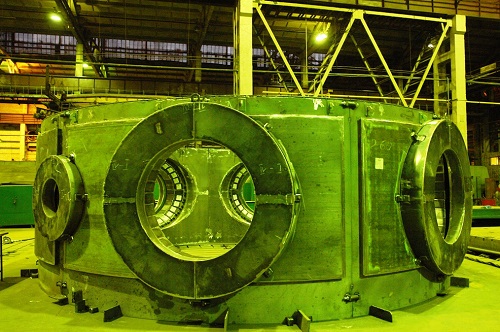

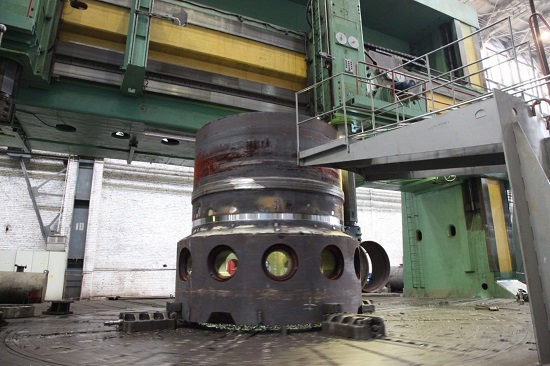

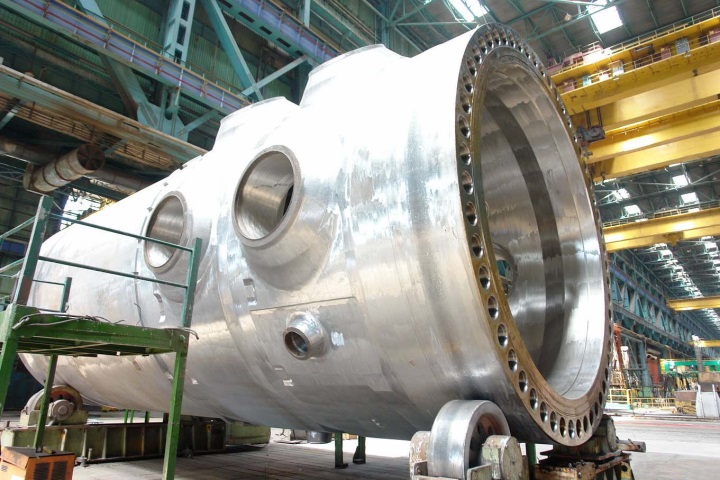

Тяжелое энергетическое машиностроение

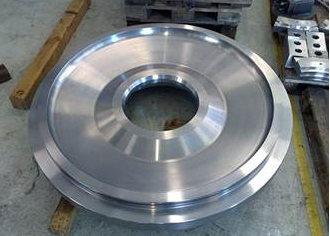

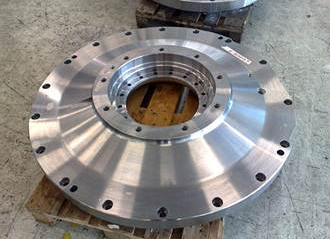

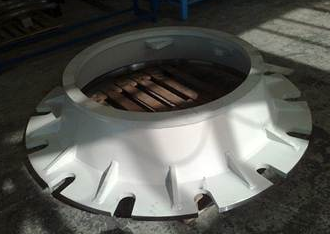

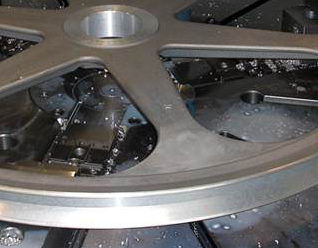

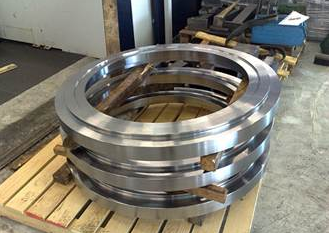

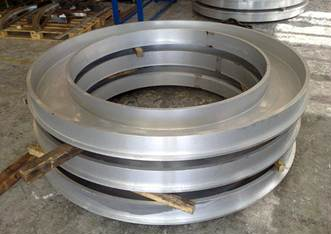

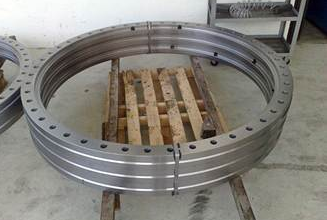

Получаемые изделия

Конструктивные особенности

Цельнолитая колонна с широко разнесенными направляющими. Обеспечивает жесткость конструкции станка и вибротроустойчивость при тяжелых режимах резания. Особо эффективно при обработке деталей сложной конфигурации с большим количеством обрабатываемых поверхностей и имеющих высокую точность.

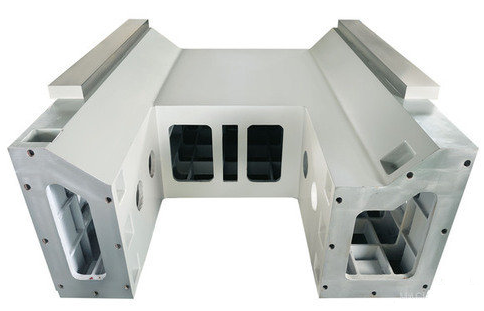

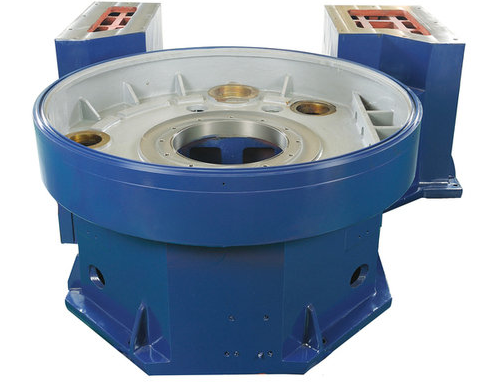

Цельнолитая база станка со встроенным редуктором и шпинделем обеспечивает достаточную прочность всех элементов кинематической цепи. А также компактность при расширенных функциональных возможностях.

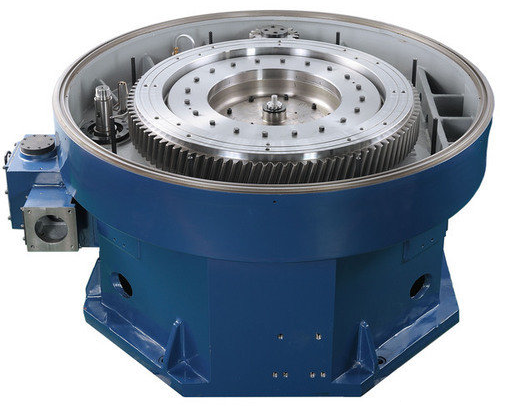

Редуктор обеспечивает передачу частоты вращения двигателя и поддержания ее в определённых диапазонах, а так же для регулировки скорости вращения электродвигателя. Поддержание постоянной скорости резания. Применяется для обработки при тяжелых режимах резания и обеспечения высокоточной обработки.

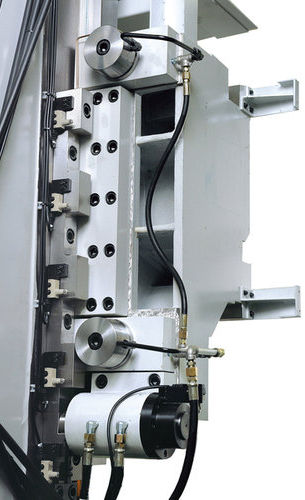

Жесткость конструкции при тяжелых режимах обработки обеспечивается путем фиксации поперечной траверсы гидравлическим замком (зажимом). Что в свою очередь крайне необходимо как при серийном, так и единичном высокоточном производстве.

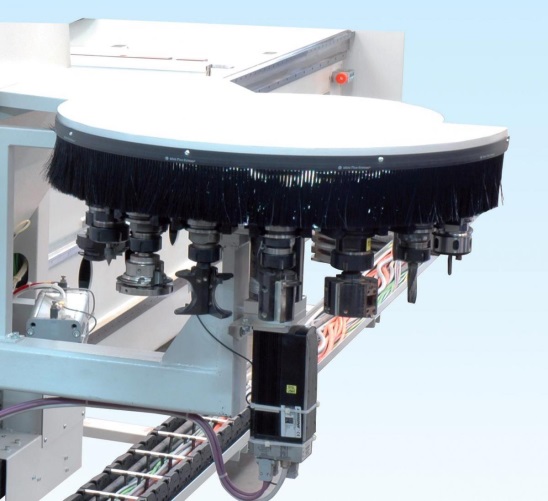

Быстросменная инструментальная система служит для значительного сокращения времени на привязку, настройку и смену инструмента. Данная система представляет собой револьверную голову в которой закрепляется с помощью державок или приводных блоков инструмент.

Комплектация
Стандартная

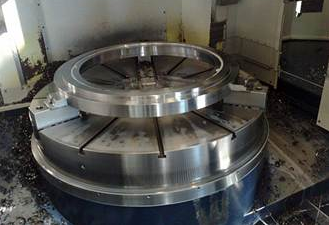

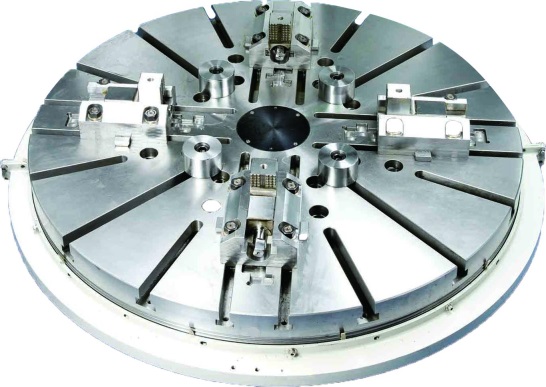

Данная линейка планшайб изготовлена с целью достижения высокой мощности сцепления детали с поверхностью планшайбы, при этом  достигается высокая точность позиционирования заготовки относительно системы координат станка. Данная система крепления обладает высокой надежностью при долгосрочной эксплуатации.

Обеспечивает высокую скорость смены инструмента. Позволяет удобно и быстро заменить инструмент в магазине, не прерывая программы обработки детали.

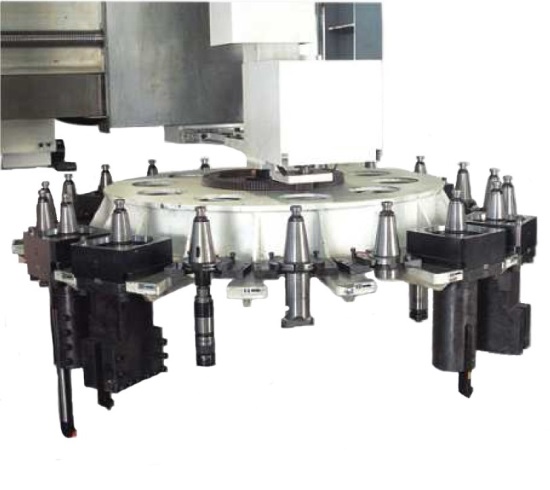

Расширенный инструментальный магазин, предназначен для крепления как стационарных, так и приводных инструментальных блоков. Обеспечивает высокую скорость смены инструмента. Позволяет удобно и быстро заменить инструмент в магазине, не прерывая программы обработки детали.

Стандартный полностью закрытый кожух предотвращает разбрасывание стружки и охлаждающей жидкости, обеспечивая безопасность работы и чистоту. Надежные ограждения из нержавеющей стали и специальные очистители предназначены для защиты направляющих от попадания стружки и охлаждающей жидкости, дополнительно сокращая трение до 50%.

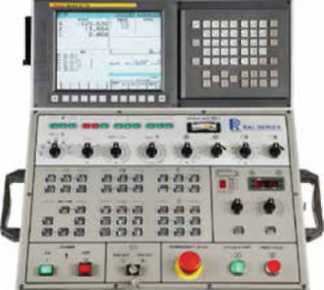

Базовые характеристики и возможности: LCD дисплей, жесткое нарезание резьбы, отвод для жесткого нарезания резьбы, винтовая интерполяция, технологическая программа макропользователя B, точная система управления Acc и Dec, система управления HRV, мониторинг нагрузки, групповой цикл, руководство диалоговой программы и мн.др. FANUC Oi-TD - система управления высокого качества, сочетающая все наиболее популярные свойства для многоцелевых станков.

Блок для наружной обработки типа od, для проходного резца, 32 х 32 мм - 1 шт. - блок для внутренней обработки типа id, для расточного резца, 20 х 20 мм - 1 шт.
Автоматическая система смазки направляющих с датчиком давления
Помпа подачи СОЖ (3 бар)
Освещение рабочей зоны
Конвейер для удаления стружки
Блокировка двери
Защитное ограждение
3-х цветная сигнальная лампа
Лампа рабочей зоны
Гидравлическая система
Устройство обдува конуса шпинделя при смене инструмента, управляемое M-кодом
Автоматическое отключение питания
Защитные кожухи на направляющих по осям X, Z
Масляное охлаждение шпинделя
Комплект выравнивающих пластин и болтов
Инструмент для обслуживания станка
Руководство по эксплуатации и обслуживанию
Дополнительная

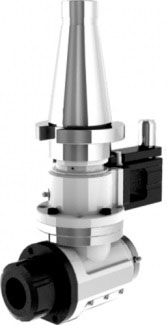

Позволяет производить высокоточные фрезерные операции под углом в 90˚ к оси вращения детали. Характеристики: ER40, 4000 об/мин, 47 Нм (Angle Head 90˚, ER40, 4000 rpm,  47 Nm)

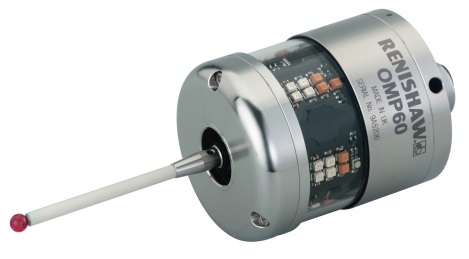

Позволяет производить высокоточный контроль размеров обрабатываемого изделия на станке. Своевременный контроль размеров ведет к прямому сокращению количества брака, так как позволяет вовремя внести необходимые изменения в программу обработки.

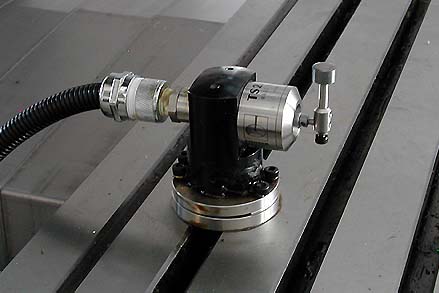

Позволяет исключить из технологического процесса дорогостоящие простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную.

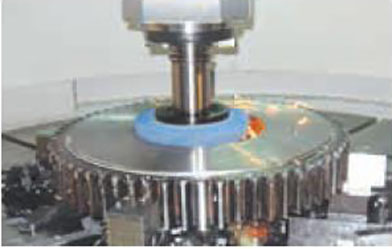

Расширяет стандартные возможности станка, позволяя совместить два типа операций на одной единице оборудования.

Воздушный кондиционер электрошкафа
Помпа СОЖ 6 бар
Помпа СОЖ 10 бар
Подача СОЖ через шпиндель
Фильтр для бака СОЖ
Маслоотделитель от СОЖ
Пистолет для подачи воздуха
Пистолет для подачи СОЖ
Оптические линейные шкалы Heidenhain (ось X = 0,005 мм)
Оптические линейные шкалы Heidenhain (ось Z = 0,005 мм)
Оптические линейные шкалы Fagor (ось X = 0,005 мм)
Оптические линейные шкалы Fagor (ось Z = 0,005 мм)
Трансформатор 440 В / 380 В / 220 В
Система измерения инструмента Renishaw
Система измерения заготовки Renishaw
Гидравлический 4-х кулачковый патрон - 1200 мм
OD tool holder - держатель инструмента для проходных резцов, квадрат
ID tool holder - держатель инструмента для расточного инструмента, круг
Boring holder - держатель инструмента для корпусного сверла, круг
Socket holder - держатель инструмента для расточных резцов, квадрат
Taper holder - держатель для резьбонарезного инструмента, круг
Шлифовальные головки типа A
Шлифовальные головки типа B
Угловая головка 90˚, ER40, 4000 об/мин, 47 нм
