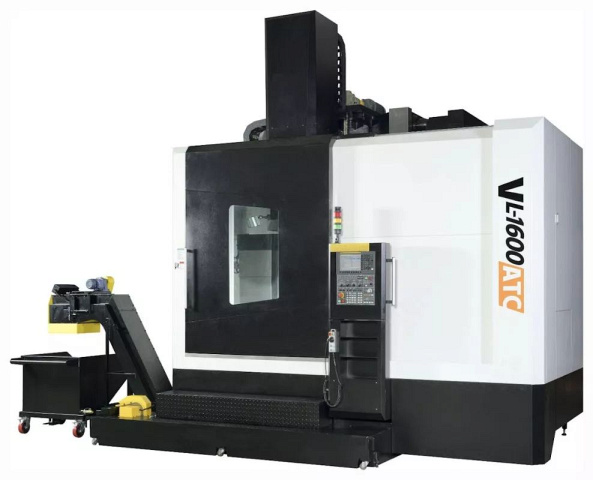

Токарно-карусельные обрабатывающие центры SPECTR VL ATC+C

Код(ы) товара: МС 442891, МС 429025, МС 442892, МС 442890
Поделиться
От 407 493 $
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
SPECTR
Тайвань
Модели серии:
VL-1250ATC VL-1600ATC VL-1250ATC+C VL-1600ATC+C

Ø стола: 1250 - 1600 мм

Высота обрабатываемого изделия:

1200 мм

Мощность: 75 кВт

Вес: 32 000 - 36 000 кг

Преимущества
  • Компактные размеры благодаря вертикальной компоновке оборудования.
  • Цельнолитая колонна увеличенного сечения дает конструкции повышенную жёсткость и виброустойчивость.
  • Усиленная конструкция шпинделя для обработки высоколегированной стали на повышенных режимах резания.
  • Повышенная прочность направляющих станины позволяет дольше сохранять точность и плавность перемещения подвижных узлов.
Назначение

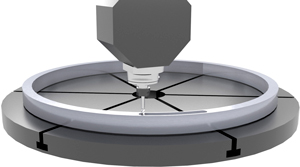

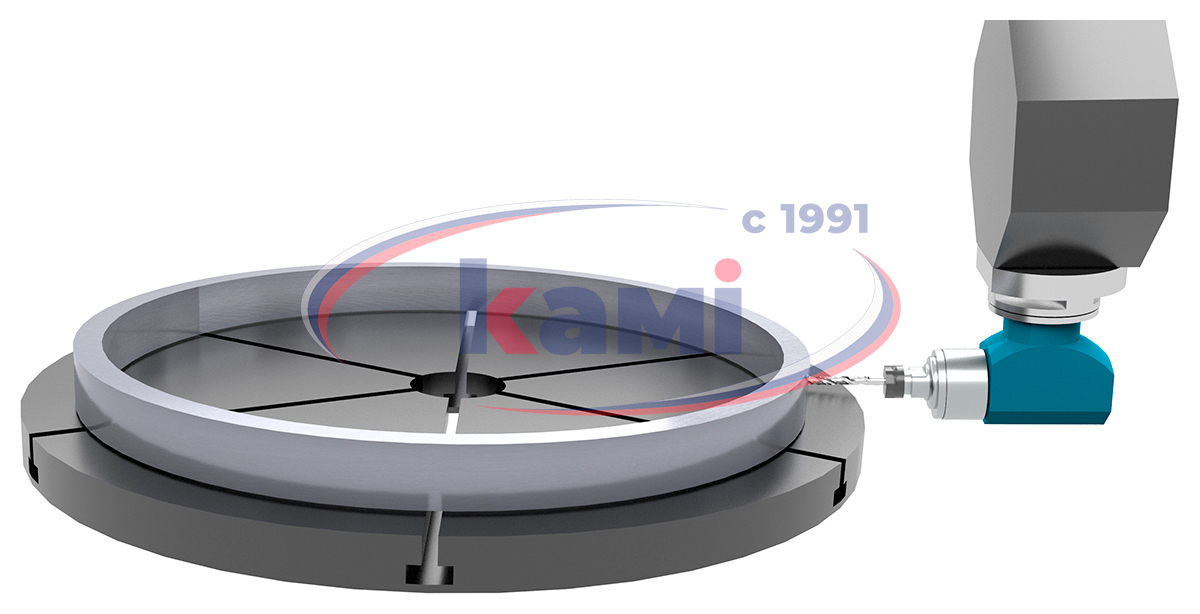

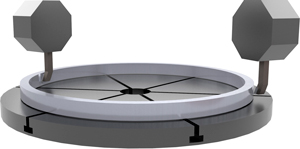

Вертикальные токарные станки с ЧПУ серии VL используются для обработки коротких круглых и дисковых заготовок, токарной обработки различных видов резьбы, дуг, внутренних и внешних изогнутых поверхностей ротора гироскопов, торцевых поверхностей и канавок. Они подходят для высокоточной и стабильной обработки больших партий заготовок.

Область применения

Вертикальные токарные станки с ЧПУ серии VL применяются во всех отраслях машиностроительной индустрии, автомобильной и ж/д промышленности, авиационной промышленности.

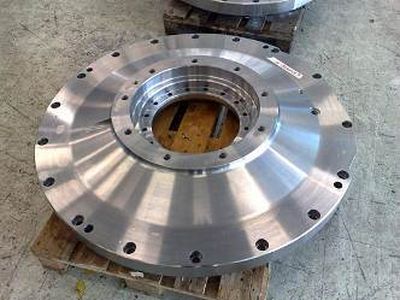

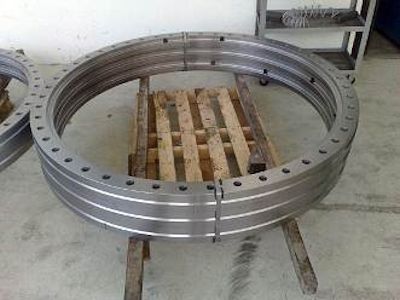

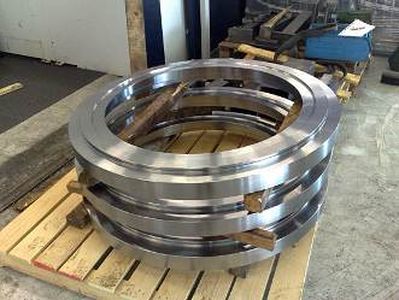

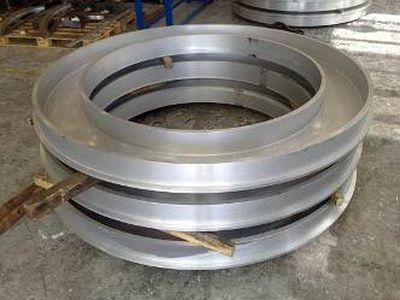

Получаемые изделия

Конструктивные особенности

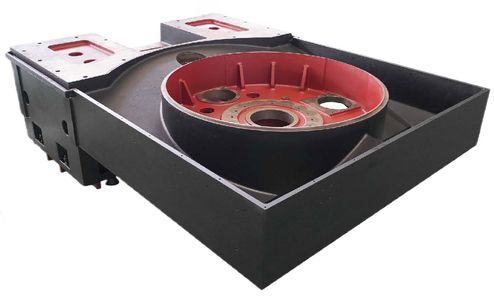

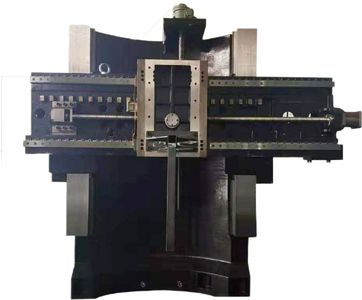

Изготовлена из высококачественного армированного чугуна симметричного коробчатого типа, чрезвычайно жесткая конструкция, усиленная ребрами жёсткости, устойчива к деформациям. Подвергается контролируемому отжигу, для снятия внутренних напряжений в отливке.

Изготовлена из высококачественного армированного чугуна, усилена ребрами жёсткости увеличенного сечения.

Ось X использует усиленные роликовые направляющие качения, которые обладают высокой жёсткостью, гарантированной точностью и высокой скоростью перемещений. Это лучший выбор для обеспечения точности и надежности оборудования.

Направляющие скольжения квадратного сечения по оси Z изготовлены из специальной немецкой стали, которая точно отшлифована, а скользящая поверхность оклеена износостойким материалом (Turcite-B).

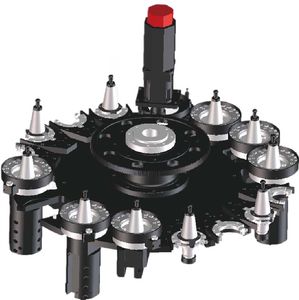

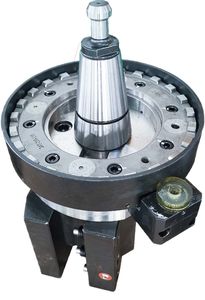

  • На 16 позиций, с конусом BT50.
  • Вращение магазина обеспечивается серводвигателем.
  • Реализован режим выбора ближайшего инструмента.
  • Возможно использование инструмента с внутренним подводом СОЖ.

*для моделей ATC+C

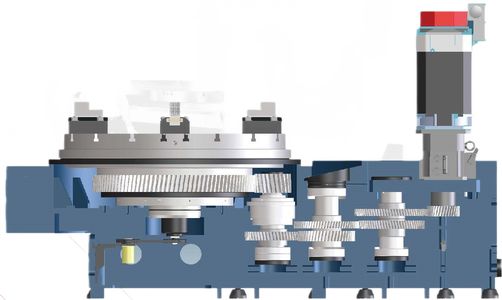

Рабочий стол приводится в движение многоступенчатой коробкой передач, которая соединяется с главным валом двигателя через редуктор, чтобы избежать потери крутящего момента и обеспечить максимальную жесткость резания.

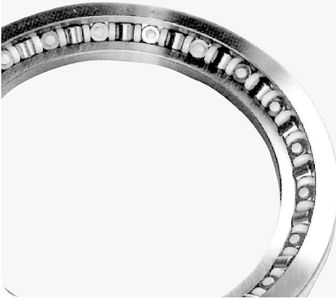

Высокоточный конический радиально упорный подшипник специально спроектирован для прецизионной обработки в тяжёлых условиях с радиальной нагрузкой. Он обладает высокой точность, высокой жёсткостью и высокой скоростью. Подшипник состоит из наружного кольца, внутреннего кольца и поперечно расположенных конических роликов, разделённых пластиковой прокладкой.

Конструкция поперечно расположенных конических роликов в канавке качения позволяет подшипнику эффективно противостоять осевым и радиальным нагрузкам одновременно.

Несмотря на относительно небольшую толщину подшипника, его жёсткость на высоком уровне, поэтому один конический радиально упорный подшипник может заменить два-три традиционных подшипника.

Конический ролик эффективно компенсирует разницу линейных скоростей между внутренним и наружным кольцами канавки качения, при скоростном вращении, эффективно снижая трение и нагрев, что положительно влияет на срок службы всего узла.

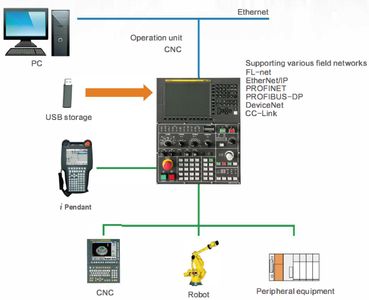

  • Компактный пульт системы ЧПУ FANUC, толщиной всего 60 мм.
  • Повышенная производительность ЧПУ и приводов – поддерживает функции загрузки/выгрузки заготовок, контроля допусков и расширения количества управляемых осей.
  • Высокоскоростной оптический канал ввода/вывода FSSB – для быстрой и стабильной связи.
  • Канал ввода / вывода от Fanuc I/O Link – для подключения периферийного оборудования.
Комплектация
Стандартная

Коробчатая конструкция из высокопрочного чугуна.

FANUC 0i-TF (Alpha 1 package)

37 / 45 кВт (alpha 40)

PSL

Zhenrong

TPHK4T6-6, TPHK12T6-3

ATC, 12 cutter positions

FANUC

SMC

Ø63 мм.

65 мм.

NSK

Реле, переключатели, контакты.

YUKEN

YUKEN

Специальная немецкая сталь.

GTP/ZF
