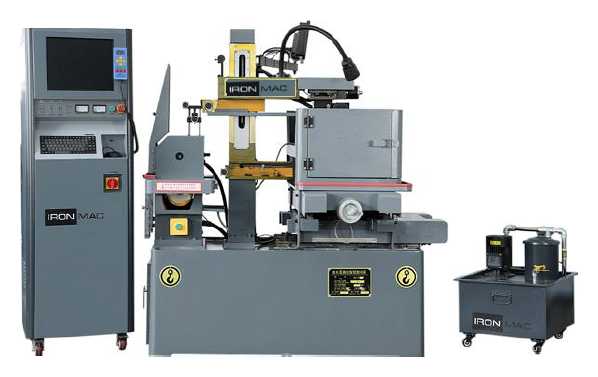

Проволочно-вырезные электроэрозионные станки Kingred DK77

В наличии
Проволочно-вырезные электроэрозионные станки Kingred DK77
Проволочно-вырезные электроэрозионные станки Kingred DK77
Проволочно-вырезные электроэрозионные станки Kingred DK77
Проволочно-вырезные электроэрозионные станки Kingred DK77
  • Производитель: Kingred

    Страна: Китай

  • Макс. размер заготовки:

    630 х 800 х 300 мм

    Макс. вес заготовки: 1000 кг

    Угол наклона проволоки: ± 6° / 80 мм

    (± 15° - 30° / 80 мм)


Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Проволочно-вырезные электроэрозионные станки Kingred DK77

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Проволочно-вырезные электроэрозионные станки Kingred DK77

Подобрать аналог

Вы выбрали: Проволочно-вырезные электроэрозионные станки Kingred DK77

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие – материал должен быть электропроводным.

Электроэрозионные станки серии DK77 – это проволочно-вырезные станки с ЧПУ многопроходного типа. Отличительной особенностью данных станков от однопроходных проволочно-вырезных станков с ЧПУ является то, что генератор переключает режимы обработки автоматически, получая команды от ЧПУ, а не путем переключения механических переключателей.

Кроме того, в качестве направляющих рабочих столов на многопроходных эрозионных станках DK77 установлены линейные направляющие качения, в то время как на однопроходных проволочно-вырезных станках установлена комбинация направляющих скольжения типа «ласточкин хвост» с прямоугольными направляющими.

Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на проволочно-вырезных станках с ЧПУ серии DK77 реализована функция многопроходного реза:

  • На первом проходе электроэрозионного реза станок производит непосредственный рез с припуском на дальнейшую чистовую обработку (последующие проходы) для получения меньшей шероховатости поверхности. В случае реза детали типа пуансон оставляют перемычку, не завершая рез до конца прохода, чтобы пуансон не выпал.
  • На втором проходе электроэрозионного реза происходит перемещение траектории контура реза на заданную эквидистанту (типовое значение 0,02 мм), система ЧПУ электроэрозионного станка изменяет режимы электроэрозионной обработки на более мягкие и происходит «подчистка» обрабатываемой поверхности после предыдущего прохода. Таким же образом, можно производить и ещё ряд проходов электроэрозионного реза, добиваясь лучшей чистоты обработки.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используются в различных отраслях промышленности: в инструментальном производстве, машиностроении, автомобилестроении, при производстве штампов и пресс-форм.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

1. Симметричная конструкция верхнего и нижнего суппорта для равномерного натяжения проволоки. В станке реализована возможность менять натяжение проволоки, сохраняя при этом одинаковое напряжение в каждой точке электрод-инструмента. Таким образом не имеет значения, какую заготовку Вы обрабатываете, высокую или нет, проволока надёжно защищена от разрыва. В отличии от более дешевой С-образной конструкции, которые применяют другие производители, эта обеспечивает меньший путь прохождения проволоки до намотки-размотки, помогая избегать вибрации и достигать максимальной точности обработки (±0,007 мм).

2. Механизм резки под углом. Реализуется посредством осей UV. Каждая из которых приводится в движение отдельно программируемым приводом, поэтому на станки можно применять полноценную 4-х осевую обработку.

3. Рабочий стол со стандартными T-пазами для использования стандартных прижимов для обработки детали.

4. Линейные направляющие и шарико-винтовые пары высокого класса точности.

5. Станина выполнениа из чугуна марки «Механит» (HT250 – для моделей DK7725, DK7732, DK7740, DK7750 и DK7763; HT200 – для моделей DK7725e, DK7732e, DK7740e, DK7750e и DK7763e). Все станины проходят термический отпуск обеспечивая равномерность механических свойств и высокую нагрузочную способность.

6. Барабан перемотки проволоки, изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения (для моделей DK7725, DK7732, DK7740, DK7750 и DK7763).



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Стойка управления

Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера.

В стандартной комплектации оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором.

Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop.

Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 6 А, максимальная эффективность резки – 160 мм2/мин, шероховатость поверхности до Ra ≤ 1,2 um.

Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др. Контроллеры поддерживают функцию многопроходной резки. Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали.

Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.

Функции системы ЧПУ:

  • Определение кромки заготовки;
  • Определение центра отверстия;
  • Функция «Автотехнолог»;
  • Возврат в исходную точку;
  • Режим имитации;
  • Защита от порыва проволоки.

Комплектующие для моделей DK7725, DK7732, DK7740, DK7750 и DK7763

  • Контактор производства SHIHLIN ELECTRIC & ENGINEERING COOPRATION (Тайвань);
  • Инвертер производства «Shihlin» (Тайвань);
  • Электрические реле производства OMRON(Япония);
  • Генератор импульсов производства MEANWELL (Тайвань);
  • Конденсаторы HITACHI (Япония);
  • Система контроля натяжения проволоки;
  • Высокоточные направляющие производства HIWIN (Тайвань);
  • Станина из чугуна-механита (мод. HT250).

Комплектующие для моделей DK7725e, DK7732E, DK7740E, DK7750E и DK7763E

  • Контакторы, инверторы, электрические реле, конденсаторы, направляющие от проверенных китайских производителей;
  • Генератор импульсов производства MEANWELL (Тайвань);
  • Станина из чугуна-механита (мод. HT200).
Несущая нагрузка на стол выше в среднем на 23%

По сравнению с другими производителями эрозионных станков с молибденовой проволокой

Барабан перемотки проволоки

Изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения;

Многопроходная обработка

Для достижения шероховатости поверхности Ra 1,2 - 1,5 мкм

Возможность использования молибденовой и вольфрамовой проволоки
Точность обработки ± 0,007 мм
Симметричная конструкция осей UV относительно XY

В отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивает высокую точность обработки (± 0,007 мм) и увеличение стойкости проволоки.

Максимальный угол обработки ± 15° при высоте детали 80 мм (опция)
Высота обработки до 500 мм (опция)
Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002
ЧПУ на базе надежной и эффективной Windows XP



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Встроенная CAD/CAM система на основе «AUTOCAD» – 1 шт.

Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.

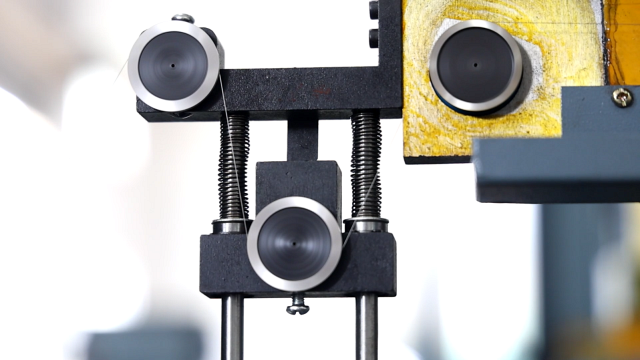

Узел натяжения и перемотки проволоки – 1 шт.

Позволяет многократное использование проволоки.
С узла подается проволока в рабочую зону.
Высокоточные линейные направляющие HIWIN (Тайвань) – 1 компл.

Обеспечивают высокую точность перемещений рабочего стола.
Высокоточные ШВП – 1 компл.
ЧПУ на базе Windows XP – 1 шт.
Инвертор (преобразователь) «Shihlin» (Тайвань).
LCD монитор.
Централизованная система смазки.
Бак для воды – 1 шт.
Насос с комплектом кабелей – 1 шт.
Сопла – 1 шт.
Силовой кабель – 1 шт.
Автоматическая система контроля натяжения проволоки – 1 компл.
Моторизированное перемещение по оси – 1 компл.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (ДЛЯ МОДЕЛЕЙ DK7740, DK7750 И DK7763):

Увеличение угла обработки

Расширяет возможности станка, позволяет производить обработку под углом до ± 30°



РАСХОДНЫЕ МАТЕРИАЛЫ:


Рабочая жидкость BM-2

Рабочая жидкость BM-4

Молибденовая проволока, 0,12; 0,15; 0,18; 0,2; 0,25 мм

Фильтр для системы СОЖ

Панель для резки больших конусов с латунными наконечниками

(для станков с углом обработки до ±15°/100 мм)


Панель для резки малых конусов с латунными наконечниками

Электро-блоки.

Круглые для малых конусов, прямоугольные для больших конусов.


Устройство для выставления вертикальности проволоки



Встроенная в ЧПУ CAM-система для создания управляющих программ:

Шаг №1.

Создание контура обработки в системе AutoCAD 2002.

Шаг №2.

Вызов диалогового окна функции «Автотехнолог» AutoCUT.

Шаг №3.

Проверка выдаваемых параметров (количество проходов, разбиение по припускам, смещение проволоки, тип обработки пуансон/матрица).

Шаг №4.

Автоматическое формирование траектории движения проволоки.

Шаг №5.

Запуск программы.

Модель
DK7725
DK7732
DK7740
DK7750
DK7763
Рабочий стол, мм
380 x 525
415 x 635
500 x 787
600 x 900
660 x 1100
Максимальная толщина резания, мм
300 (500 - опция)
300 (500 - опция)
300 (500 - опция)
300 (500 - опция)
300 (500 - опция)
Максимальный угол наклона проволоки, °/мм
± 6 / 80
± 6 / 80
± 6 / 80
± 15 - 30 / 80 - опция
± 6 / 80
± 15 - 30 / 80 - опция
± 6 / 80
± 15 - 30 / 80 - опция
Тип конструкции направляющих проволоки
Регулируемая
Регулируемая
Регулируемая
Регулируемая
Регулируемая
Наилучшая шероховатость поверхности, мкм
Ra 2,5 - при однопроходной обработке
Ra 1,2 - 1,5 - при многопроходной обработке
Ra 2,5 - при однопроходной обработке
Ra 1,2 - 1,5 - при многопроходной обработке
Ra 2,5 - при однопроходной обработке
Ra 1,2 - 1,5 - при многопроходной обработке
Ra 2,5 - при однопроходной обработке
Ra 1,2 - 1,5 - при многопроходной обработке
Ra 2,5 - при однопроходной обработке
Ra 1,2 - 1,5 - при многопроходной обработке
Диаметр проволоки, мм
Ø0,12 - 0,25
Ø0,12 - 0,25
Ø0,12 - 0,25
Ø0,12 - 0,25
Ø0,12 - 0,25
Точность обработки, мм
до ± 0,007
до ± 0,007
до ± 0,007
до ± 0,007
до ± 0,007
Электропитание
220 В х 50 Гц
220 В х 50 Гц
220 В х 50 Гц
220 В х 50 Гц
220 В х 50 Гц
Габаритные размеры:
Длина, мм
1450
1450
1700
1800
2450
Ширина, мм
1100
1100
1350
1300
2100
Высота, мм
1600
1600
1700
1700
2100
Вес, кг
1600
1600
2000
2300
3200
