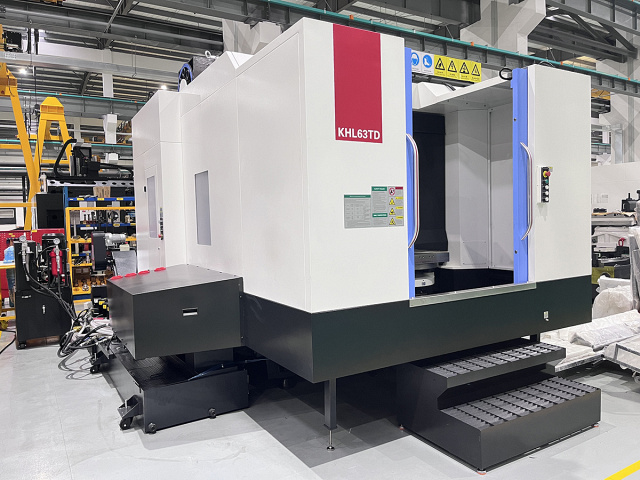

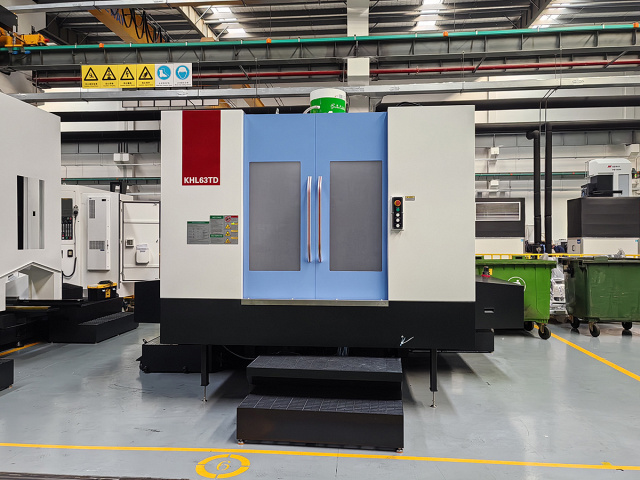

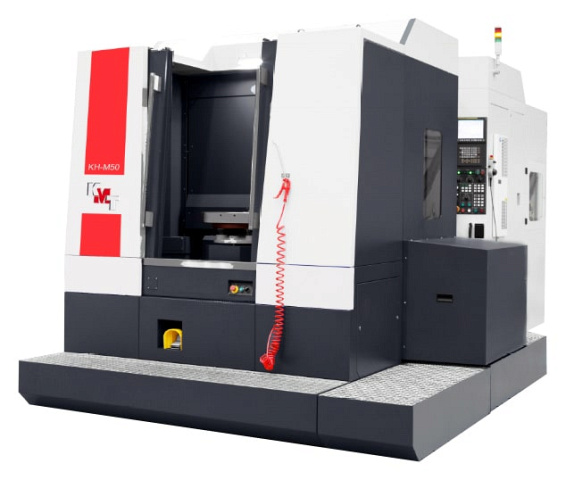

Горизонтальные обрабатывающие центры KMT KHL

Код(ы) товара: МТ 355595, МТ 424773
Поделиться
¥
2 363 647 ¥
2 626 275 ¥
-10%
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Обучим работать на станке
Доставка:
Ошибка!
...
!
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
KMT
Китай
Модели серии:
KHL 50 KHL 63 KHL 80 KHL 100 KHL 125

Тип направляющих: качения

Размер рабочего стола: 500 х 500 - 1250 х 1250

Мощность: 55 - 80 кВт

Вес: 18 000 - 38 000 кг

Преимущества
  • Обработка с 4-х сторон за 1 установ!
  • Система ЧПУ FANUC
  • Шпиндель до 10 000 об/мин
  • Точность позиционирования 0,015 мм
  • Повторяемость 0,008 мм
Назначение

Горизонтальные обрабатывающие центры KMT KHL позволяют вести комплексную механическую обработку поверхностей заготовки операциями*:

  • фрезерование;
  • растачивание;
  • сверление;
  • рассверливание;
  • зенкование;
  • нарезание резьб.


* Горизонтальные обрабатывающие центры серии KHL способны за один установ обрабатывать деталь с четырёх сторон.
Область применения

Горизонтальные обрабатывающие центры серии KHL широко используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и других отраслях для обработки различных корпусных деталей.

Изготовление пресс-форм и штампов высокого качества

Инструментальное производство

Авиационная промышленность

Двигателестроение

Машиностроение

Автомобильная промышленность

Конструктивные особенности

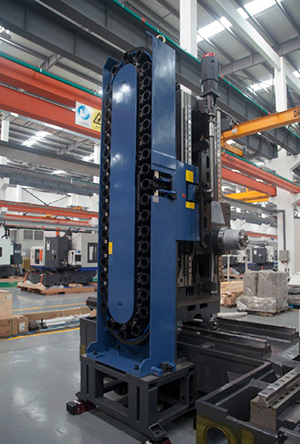

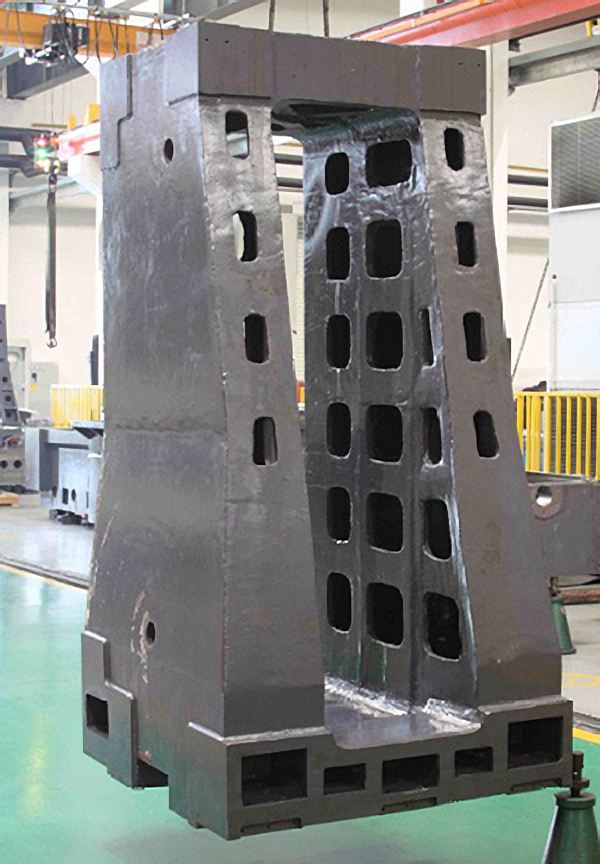

Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам.

Компактная конструкция с высокой жесткостью, оптимизированная компановка.

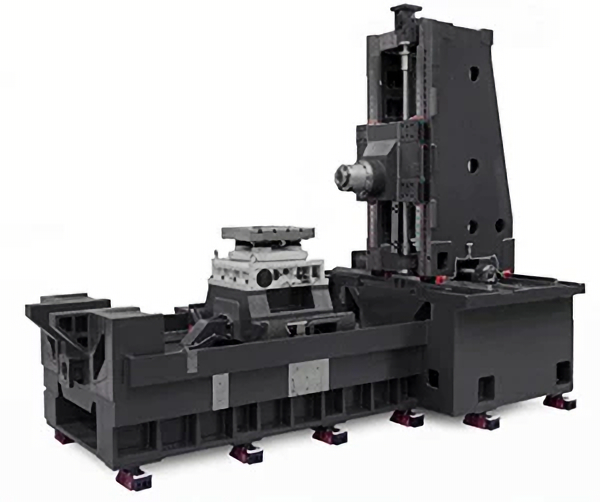

Основа станка выполнена из цельнолитой Т-образной станины высокой прочности и точности.

Тело станка спроектировано с использованием анализа метода конечных элементов, обеспечивая необходимую сохранность статичности, динамической жёсткости и точности.

Дополнительная жесткость / твердость достигается заполнением узлов станка виброгасящим материалом.

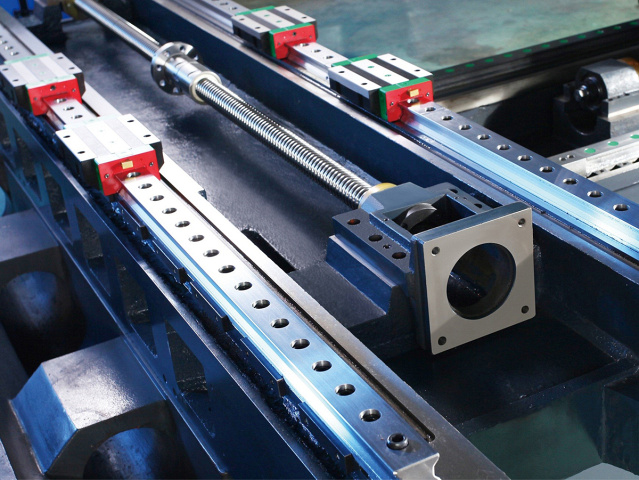

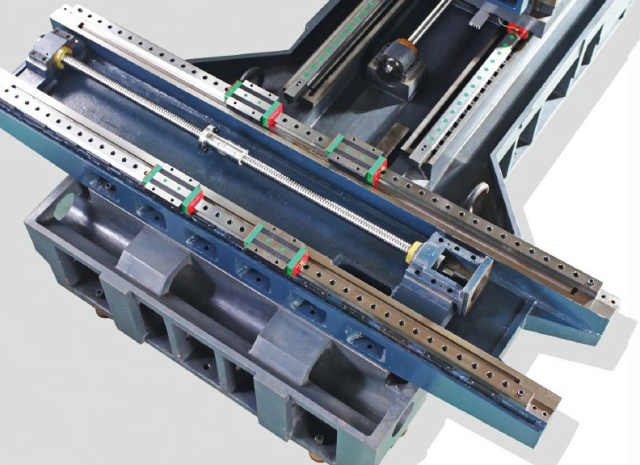

По осям X, Y, Z установлены роликовые направляющие HIWIN (Тайвань) усиленной конструкции.

Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2–4 раза и увеличивающими нагрузку.

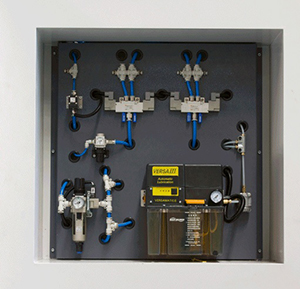

Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание.

Шпиндель оборудован современной технологией термокомпенсации, повышающей точность станка.

Охлаждение шпинделя осуществляется маслом с постоянной температурой, обеспечивая низкую тепловую деформацию.

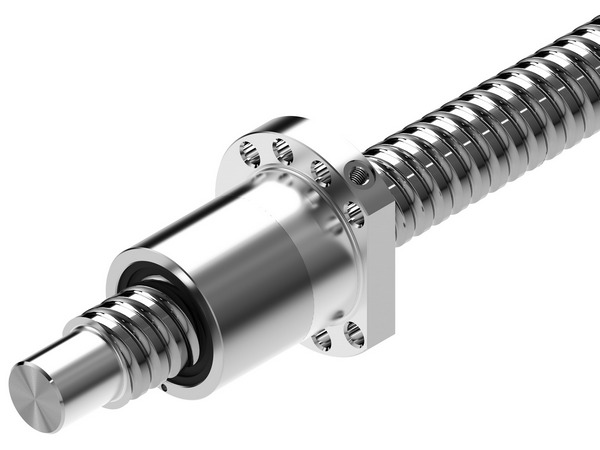

Для всех осей используются высокоточные ШВП с подшипниками NSK-Япония.

Обеспечивается высокая точность:

  • Точность позиционирования ±0,01 мм;
  • Повторяемость ±0,006 мм.
Комплектация
Стандартная
Система охлаждения шпинделя
ШВП с внутренним охлаждением
Жесткое нарезание резьбы

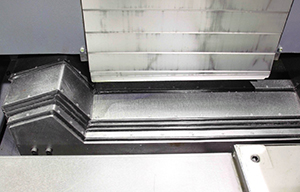

Полное ограждение

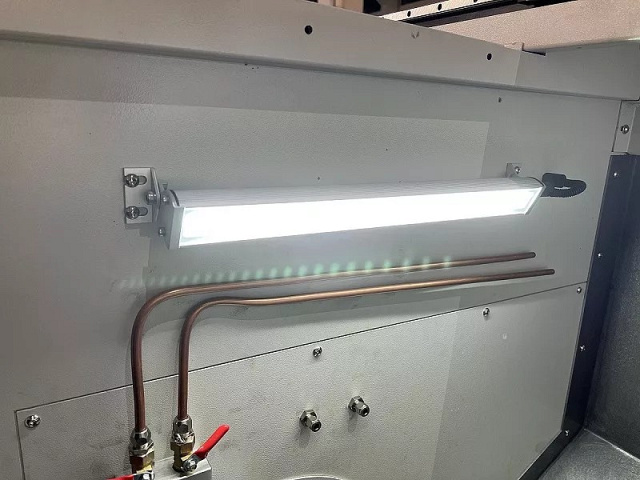

Лампа-индикатор состояния
Инструментальный набор
Опоры
Документация на русском языке
Дополнительная

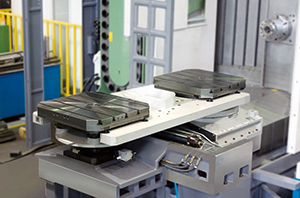

Индексация стола 0,001°

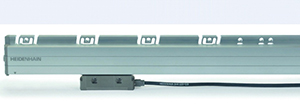

Оптические линейки (3 оси Heidenhain)
Увеличение мощности шпинделя
Изменение размеров Т-образного паза
Рабочий стол с резьбовыми отверстиями
Высокоскоростной шпиндель

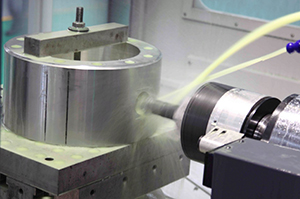

Система охлаждения с увеличенным давлением
Масляный сепаратор
Автоматическая дверь
Увеличение объема памяти программ
CE комплектация
Конус шпинделя CAT
Отличительные особенности станков серии KHL
  • В проектировании горизонтальных обрабатывающих центров заложены новейшие технологии, которые позволяют добиться высокой точности, скорости обработки, жесткости конструкции.
  • Шпиндель расположен в центре колонны, что обеспечивает оптимальную симметрию и соотношение нагрузок по всем осям.

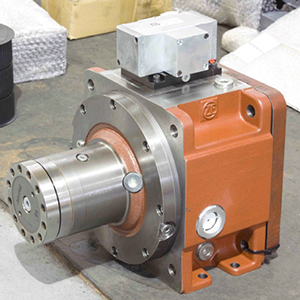

  • По требованию заказчика возможно различное исполнение привода шпинделя: ZF-редуктор, ременный привод и прямой привод.

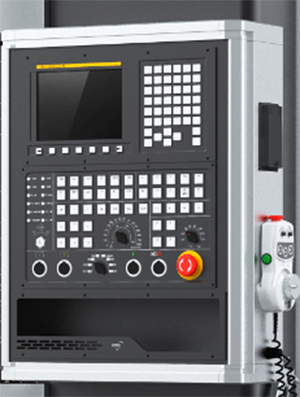

  • Система ЧПУ FANUC - самая распространённая в мире система. Является одной из самых стабильных. Она отлично справляется с контролем качества и точностью производства и идеально подходит для управления обработкой разнообразных сложных задач. Легко найти операторов, сервис по всей России, запасные части в наличии на складах.
  • Шарико-винтовые пары применяются только с внутренним охлаждением маслом. Установлены датчики термостабилизации, благодаря чему достигаются высокие показатели точности.
  • На станках применяются японские комплектующие: роликовые направляющие HIWIN (Тайвань), гидравлика DAIKIN, шпиндель-мотор ZF (Германия).
