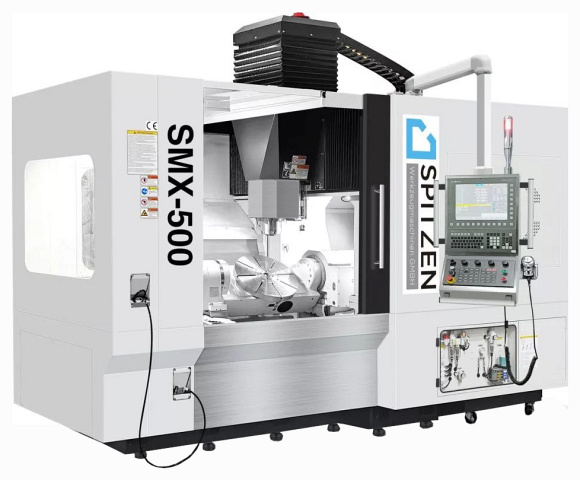

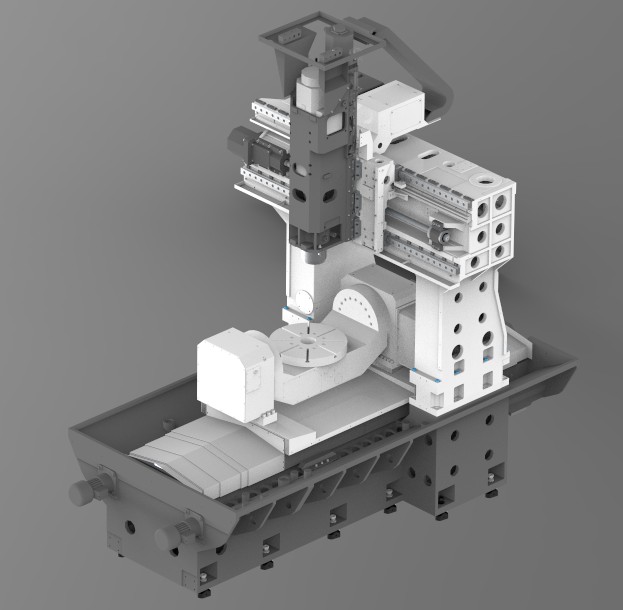

Фрезерный обрабатывающий центр SPITZEN SMX-500 (VU500)
Код(ы) товара: МС 455516
Шеф-монтаж:
индивидуально
Гарантия:
12 месяцев
Другие модели:
SMX-500 (VU500)

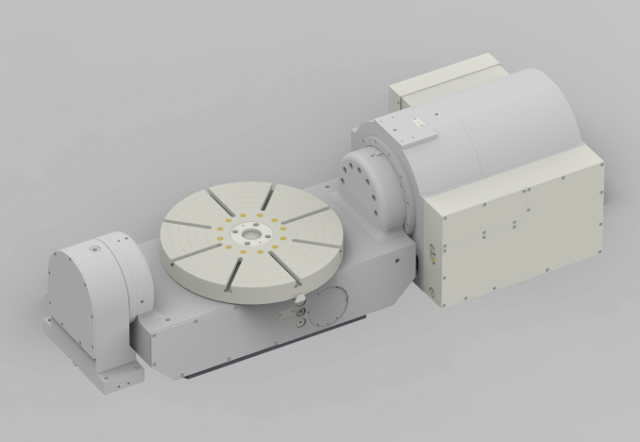

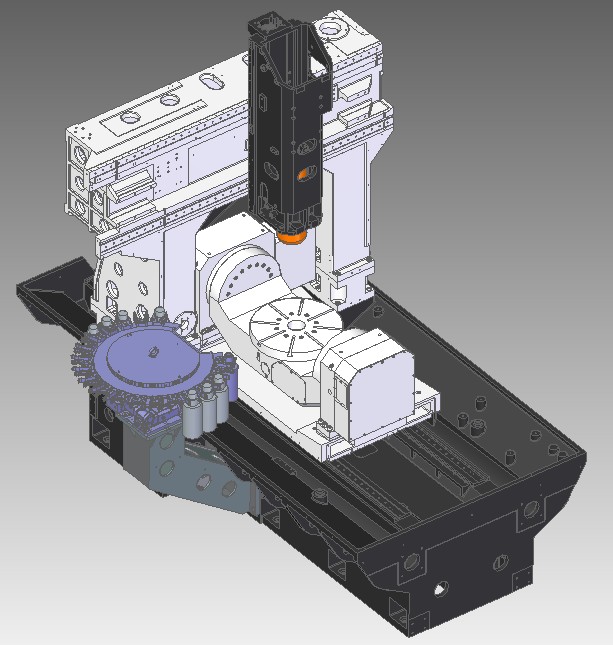

Тип 5-ти осевой обработки: наклонно-поворотный стол
Размер рабочего стола: Ø 500 мм
Мощность: 15 / 38 кВт
Вес: 12 500 кг
Преимущества
- Подача СОЖ через шпиндель 20 бар
- Магазин инструмента на 40 позиций
- Линейки и шкалы обратной связи для осей X, Y, Z, A, C

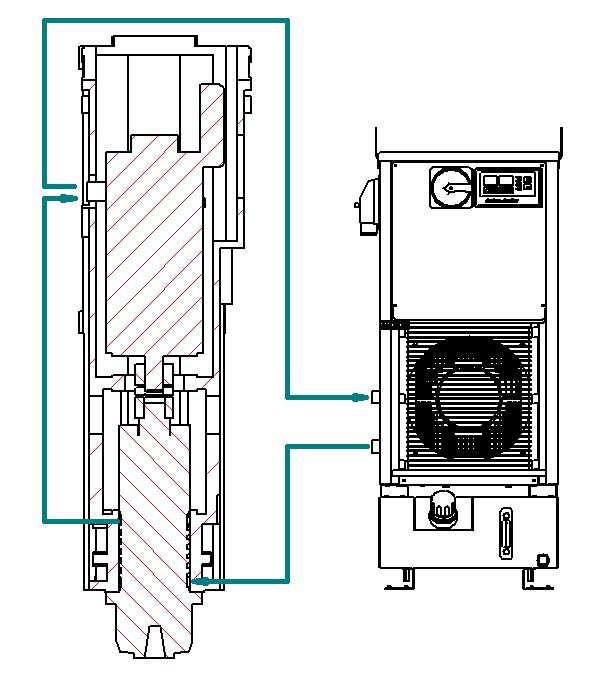

- Интеллектуальная температурная компенсация шпинделя
- Комплектующие Япония, Германия, Франция, США
О товаре
Характеристики
Модель
SMX-500 (VU500)
Тип обработки
Поворотно-наклонный стол
Привод
Редуктор
Диаметр круглого стола, мм
Ø 500
Макс. нагрузка на стол, кг
300 / 250
Макс. устанавливаемый диаметр, мм
630
Расстояние от оси А до центра стола, мм
50 - 550
Тип зажимов на столе
Механический

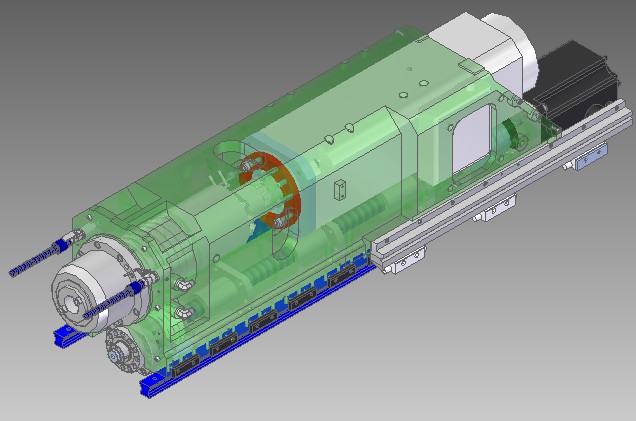

Тип
Прямой привод SETCO (США)
Конус
HSK-A63
Частота вращения шпинделя, об/мин
15 000

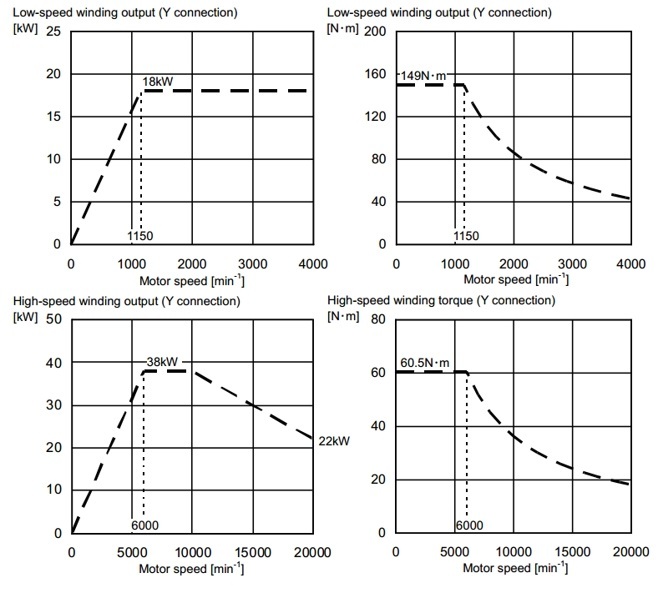

Крутящий момент шпинделя, Нм
70 / 149

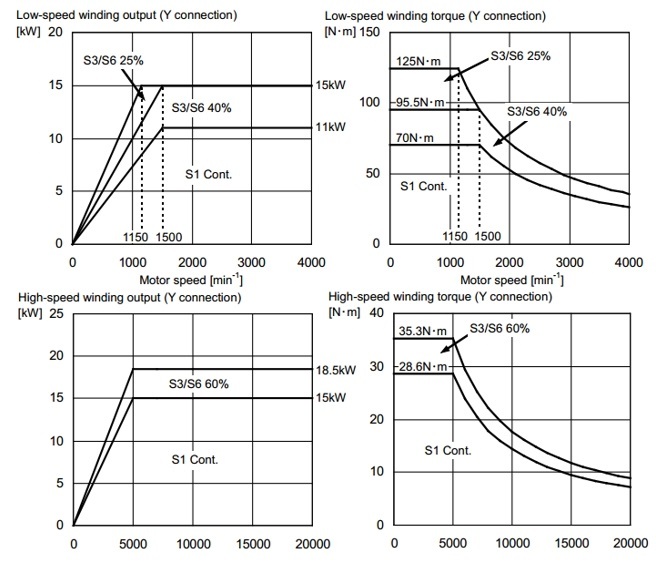

Мощность шпинделя (S1 / S6 - 40%), кВт
15 / 38
Жесткое нарезание резьбы
Да
Система подачи СОЖ, Бар
20 - 70
Расстояние от торца шпинделя до поверхности стола, мм
50 - 550
Быстрые перемещения по осям X / Y / Z, м/мин
30
Макс. скорость подачи при резании, м/мин
10
Быстрые перемещения по осям A / C, об/мин
33,3
ATC тип
Рука-манипулятор
Емкость магазина, шт.
20 / 40
Макс. диаметр инструмента, мм
100
Макс. длина инструмента, мм
235
Время смены инструмента, сек
4
Вес инструмента (макс.), кг
8

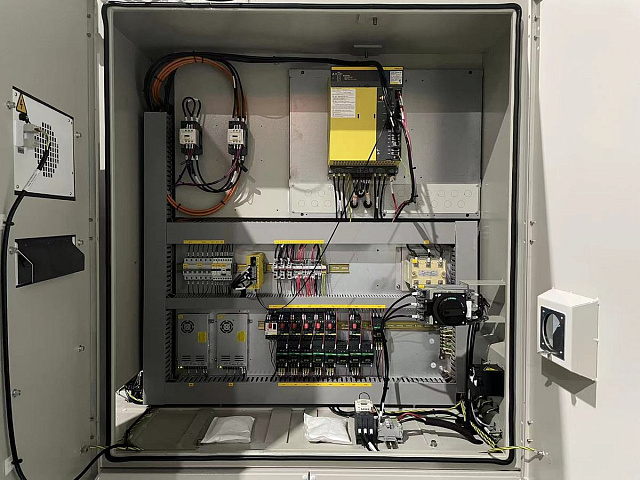

Система ЧПУ
Fanuc / ЦТО CNC
Тип 5-ти осевой обработки
Поворотно-наклонный стол
Перемещение по осям A / C, °
+90 ～ -120 / 360
Перемещение по осям X / Y / Z, мм
860 / 800 / 500
Точность позиционирования по осям X / Y / Z, мм
0,008
Повторяемость по осям A / C, сек
5 / 5
Повторяемость по осям X / Y / Z, мм
0,006
Точность позиционирования по осям A / C, сек
8 / 8
Инструмент
OMP40
Деталь
RENISHAW NC4+
Помпа высокого давления подачи СОЖ
опция
Длина, мм
4810
Ширина, мм
4780
Высота, мм
3470
Вес, кг
12 500
