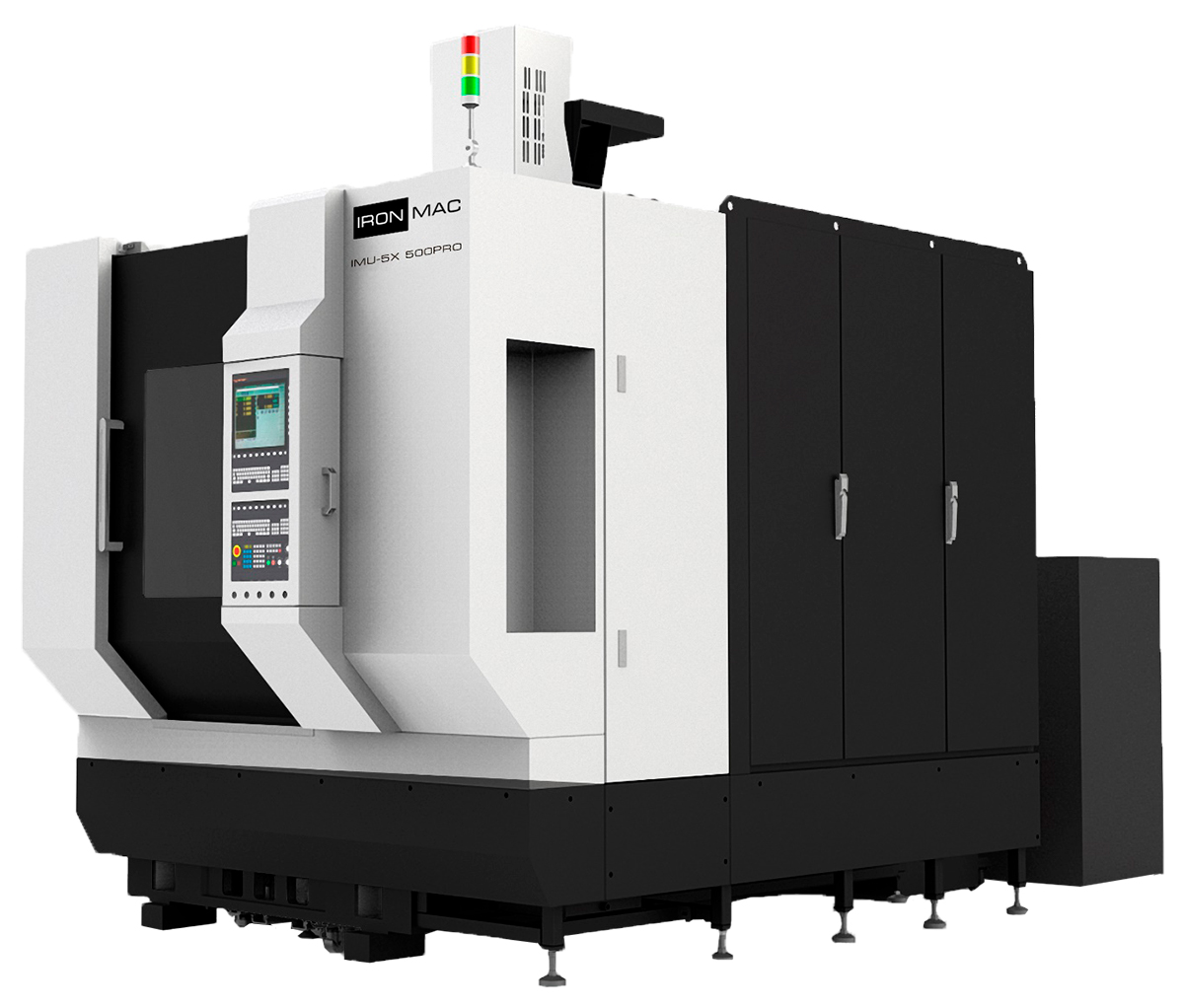

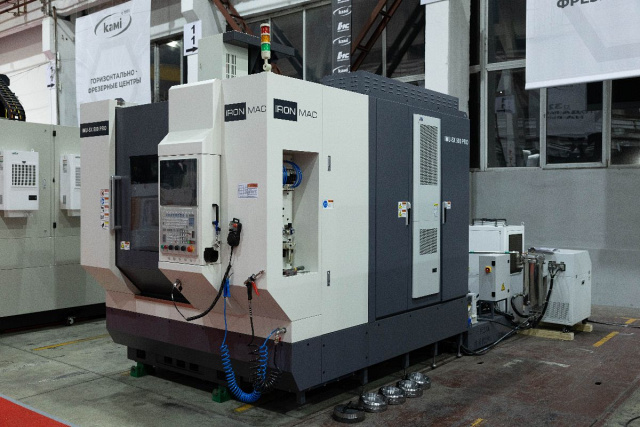

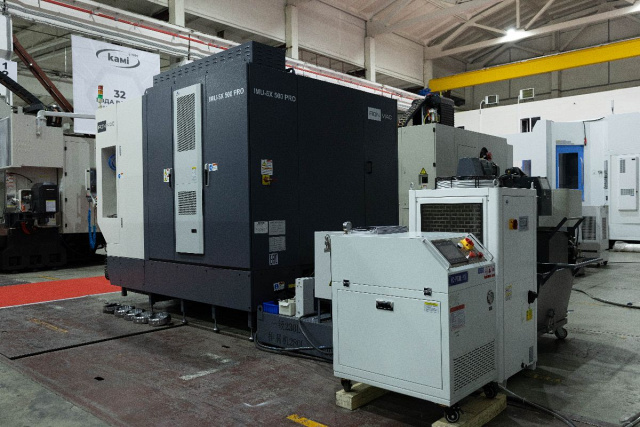

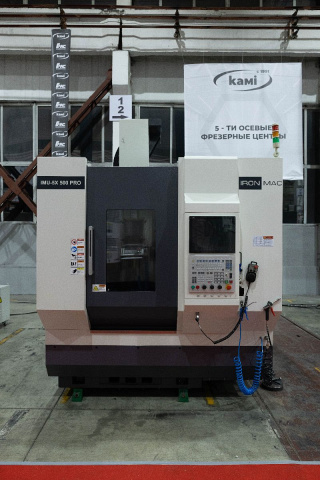

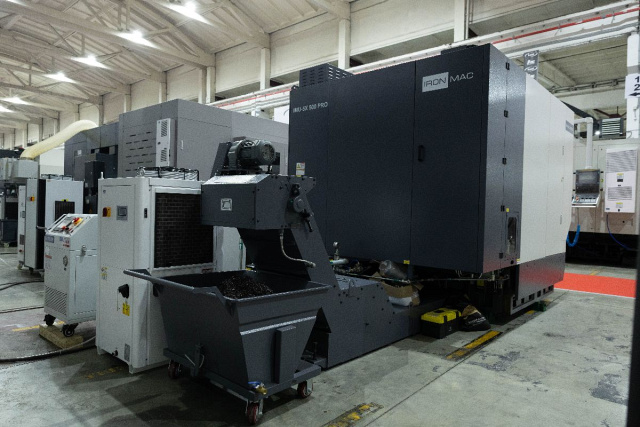

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 PRO

Код(ы) товара: МС 445031
Поделиться
$ ¥
От 310 614 $

При покупке 5-ти осевых станков в подарок идет:

- Обучение в ЦТО для 2-х человек
- Шеф-монтаж и инструктаж
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Обучим работать на станке
Доставка:
Ошибка!
...
!
Шеф-монтаж: индивидуально !
Гарантия: 24 месяца
Самая большая
IRONMAC
Китай

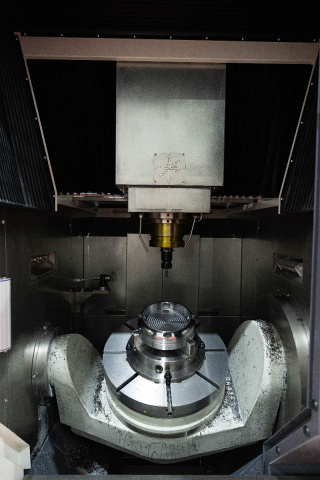

Тип 5-ти осевой обработки: наклонно-поворотный стол

Токарная функция

Размер рабочего стола: Ø 500 мм

Мощность: 17,7 кВт

Вес: 7200 кг

Преимущества
  • Токарная планшайба 500 об/мин (опция)
  • Крутящий момент до 200 Нхм
  • Русскоязычная система ЧПУ

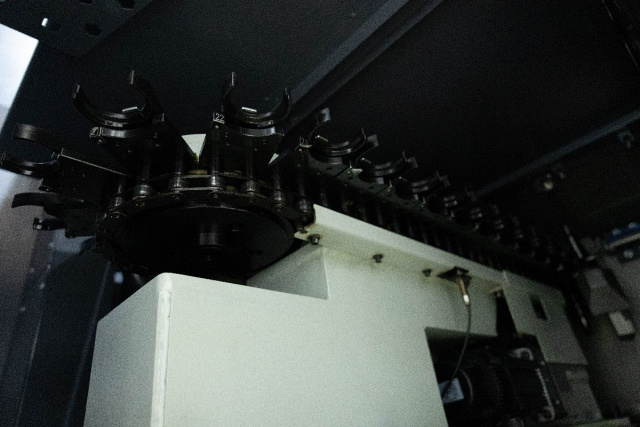

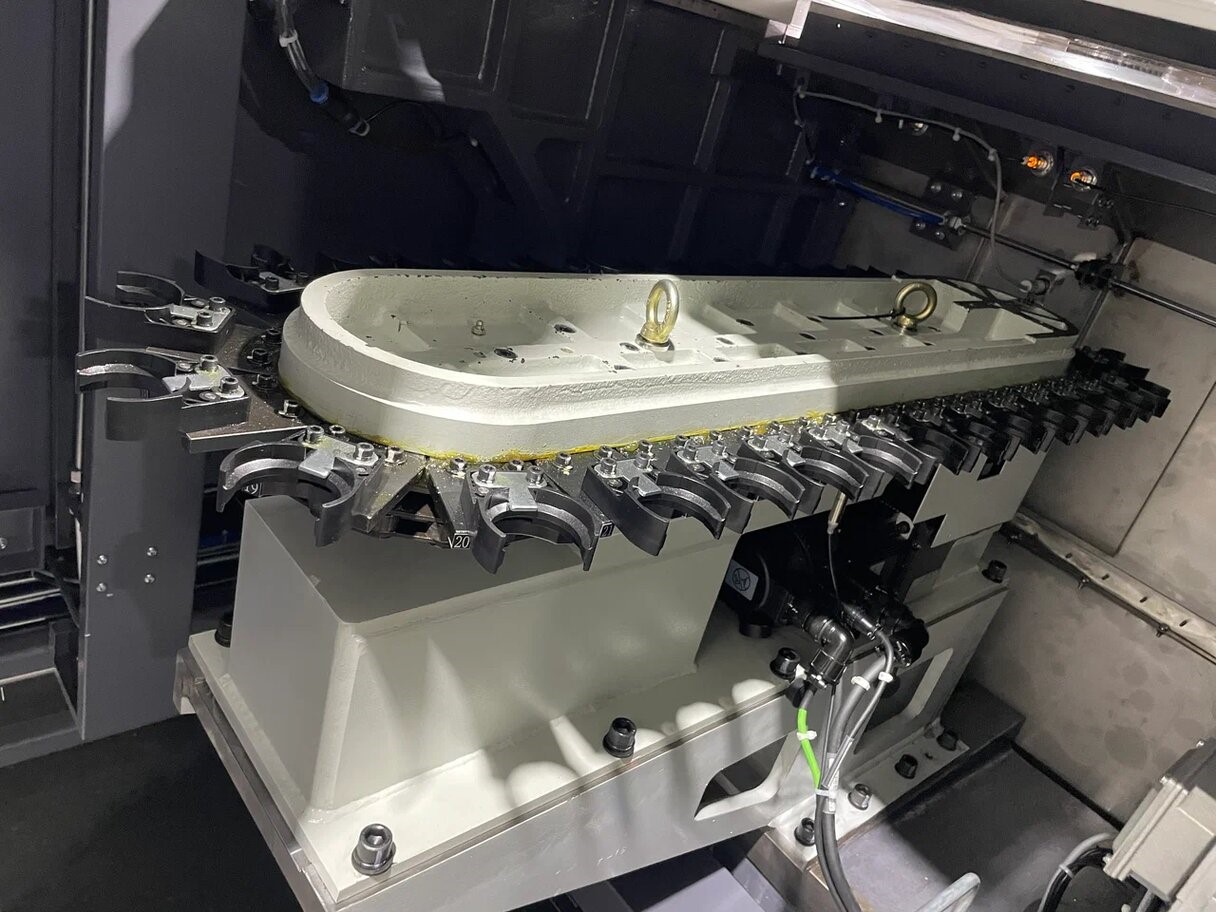

  • Инструментальный магазин до 32 позиций

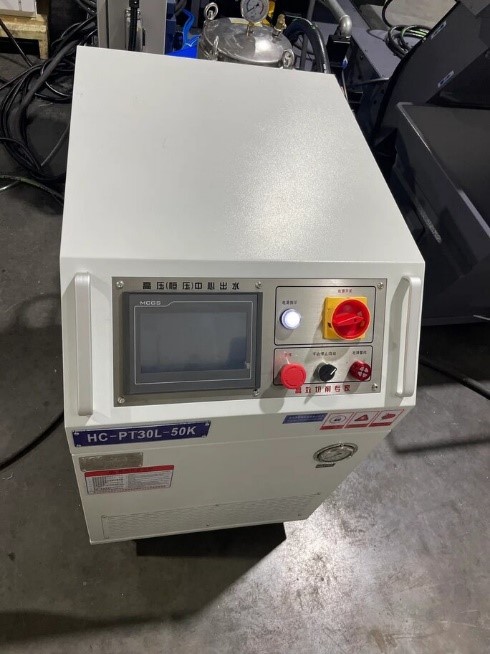

  • Подача СОЖ под давлением 50 Бар

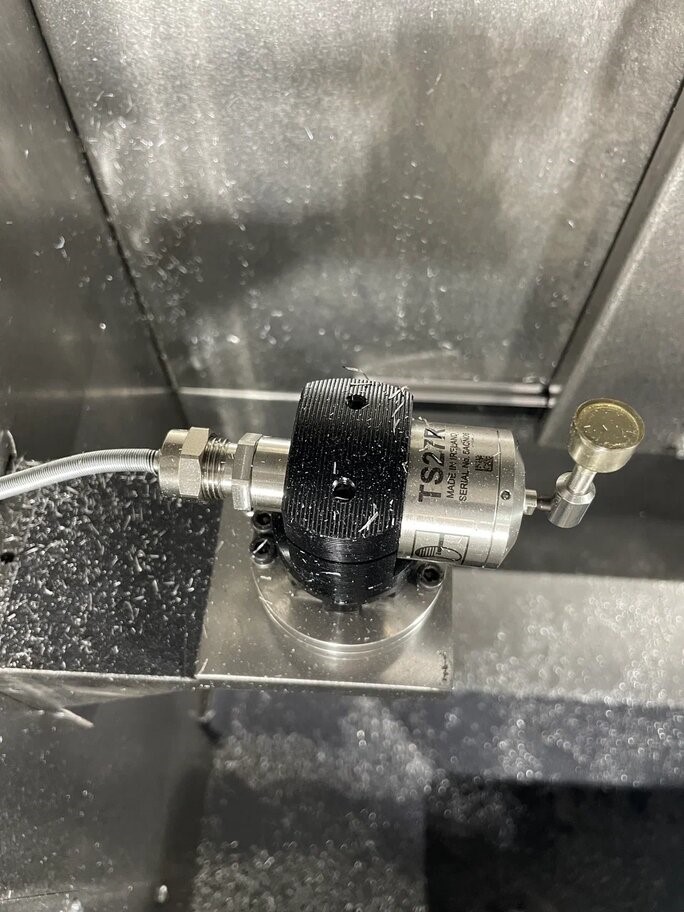

  • Система измерения инструмента TS27R

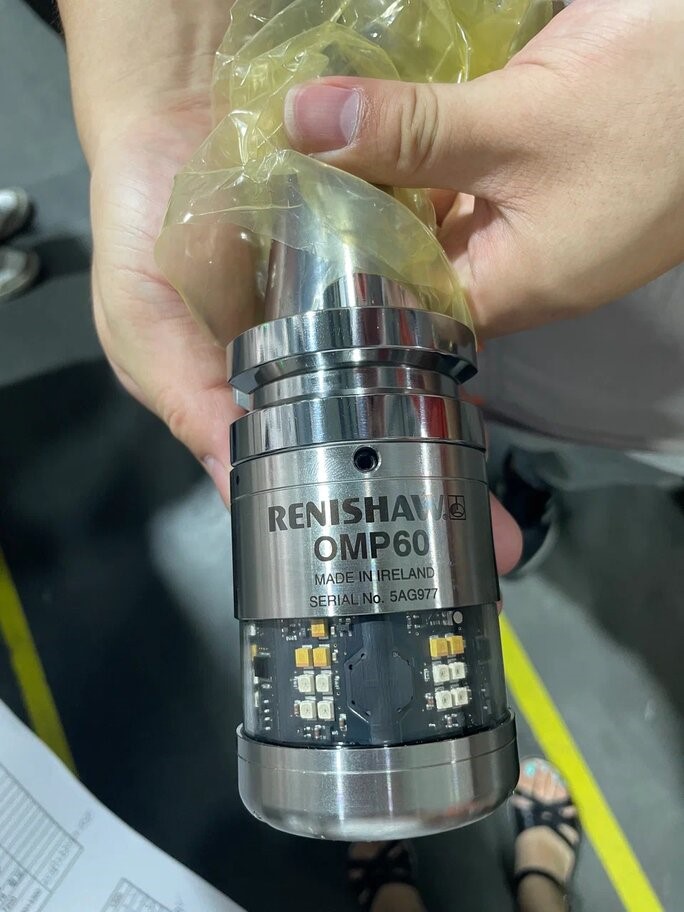

  • Система измерения детали OMP60

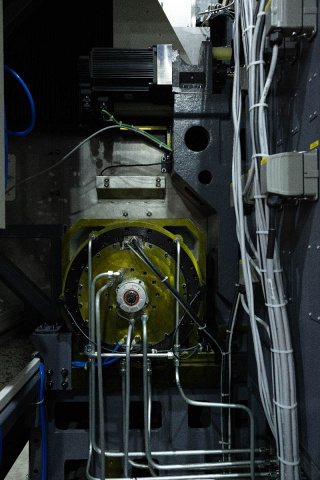

  • Прямой привод наклонного стола
Назначение

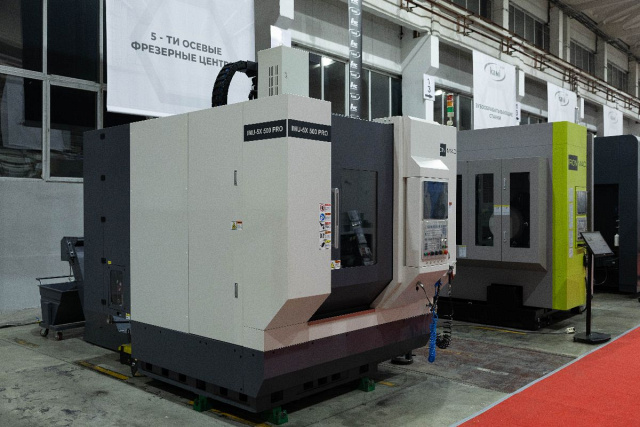

Вертикальный 5-осевой обрабатывающий центр IMU-5X 500 PRO - это высокопроизводительный обрабатывающий центр, преимущественно используется для обработки деталей* в аэрокосмической, автомобильной и других областях, особенно для высокоточной обработки цилиндричности, положения системы отверстий, зенковки и других функций корпусов редукторов и коробок скоростей.

Станки удобны в ремонте и обслуживании. Основные закупаемые детали выбираются у известных производителей, чтобы обеспечить высокую надежность машины.


* Точность соответствует классу точности В (соотношение допусков станка до 0, 004 мм). Основные операции: фрезеровка, нарезка резьбы, сверление и расточка.
Область применения

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 PRO имеет практически неограниченную сферу применения:

  • машиностроение - агротехническое, опытное и исследовательское;
  • инструментальное производство, выпуск пресс-форм, оснастки для изготовления пластика;
  • контрактное изготовление деталей, компонентов автомобильной отрасли, детали для аэрокосмической промышленности;
  • судостроение;
  • энергетическая промышленность;
  • железнодорожная сфера.

Обрабатывающие центры VU 500 - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении.
Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Конструктивные особенности

Варианты шпинделей:

  • Прямой привод шпинделя 35 кВт, крутящий момент 95,5 Нхм, частота вращения 15 000 об/мин
  • Прямой привод шпинделя 54 кВт, крутящий момент 200 Нхм, частота вращения 10 000 об/мин

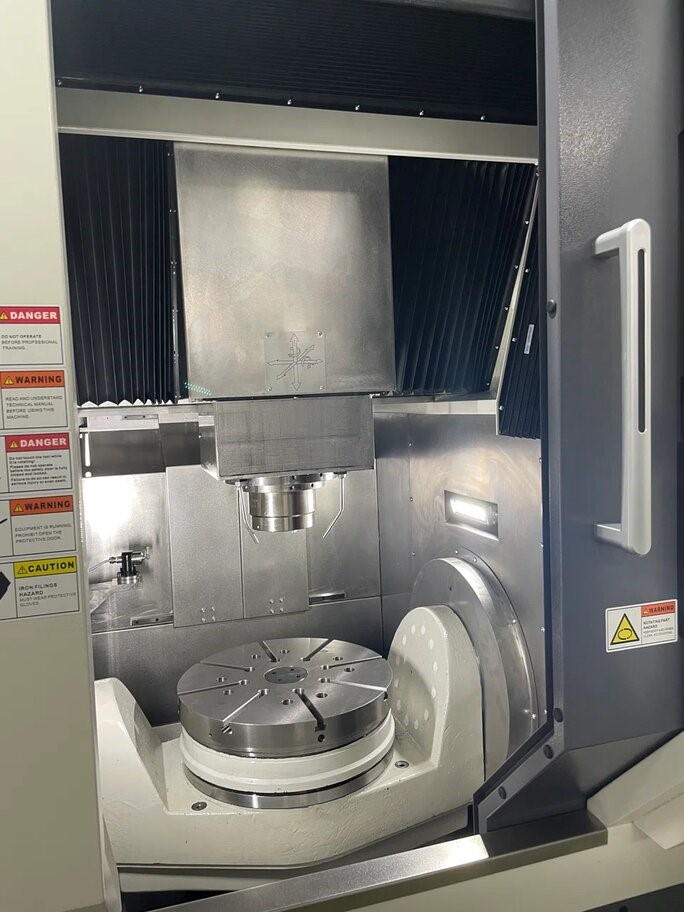

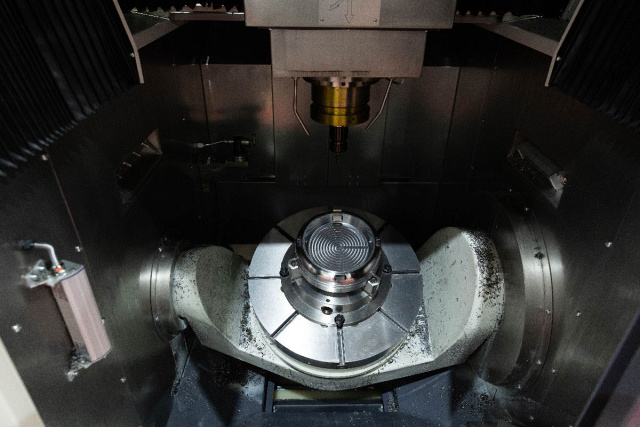

Максимальная скорость 50 об/мин, диапазон вращения оси A составляет ± 120 °, вращение оси C составляет 360°, точность позиционирования по оси A составляет 10 сек, повторяемость 6 сек.

Токарная функция – 500 об\мин (Опция)

  • Материал: панель из алюминиевого сплава;
  • Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024;
  • Сплайн-интерполяция;
  • Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;
  • Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;
  • Видеокарта: Intel HD Graphics 5500;
  • USB: 8 USB, 4 USB3.0 и 4 USB2.0;
  • Жесткий диск: 128G;
  • Системная память: 8G, максимальное расширение до 16G.

CAM системы, совместимые: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

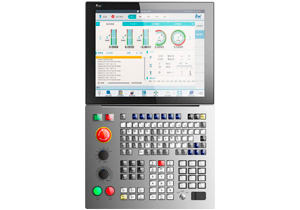

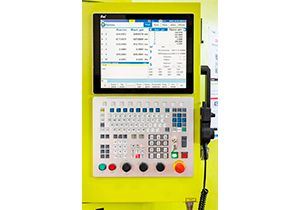

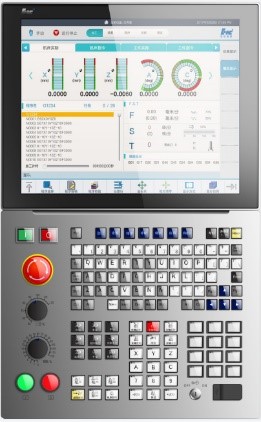

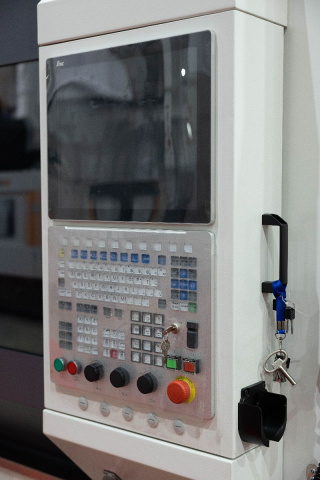

Система ЧПУ ЦТО CNC X5:

  • от 5 до 32 осей управления
  • 17-дюймовый цветной сенсорный ЖК-экран (опционально)
  • Внешний модуль ПЛК и ввода-вывода
  • Поддержка NCUC, Ethercat
  • 5 одновременно управляемых осей
  • 5-осевая функция RTCP
  • Автоматическая калибровка по 5 осям

Материал: панель из алюминиевого сплава
Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024
Сплайн-интерполяция
Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш
для удовлетворения индивидуальных потребностей пользователей.
Процессор: i7-5550U CORE двухъядерный 2,0 ГГц
Видеокарта: Intel HD Graphics 5500
USB: 8 USB, 4 USB 3.0 и 4 USB 2.0
Системная память: 8G, максимальное расширение до 16G

Комплектация
Стандартная
ЧПУ ЦТО CNC X5
Прямой привод 10 000 об/мин, ВТ40, 13 кВт, 70 / 95,5 Нм
Система подачи СОЖ 3 Бар
Магазин инструмента 20 позиций
Внешний фильтр для СОЖ 3 Бар

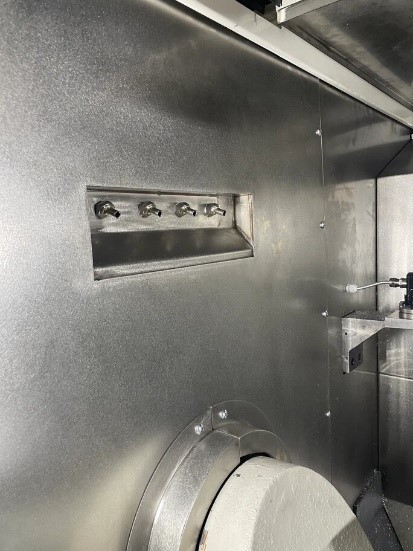

Автоматическая очистка рабочей зоны
Освещение рабочей зоны

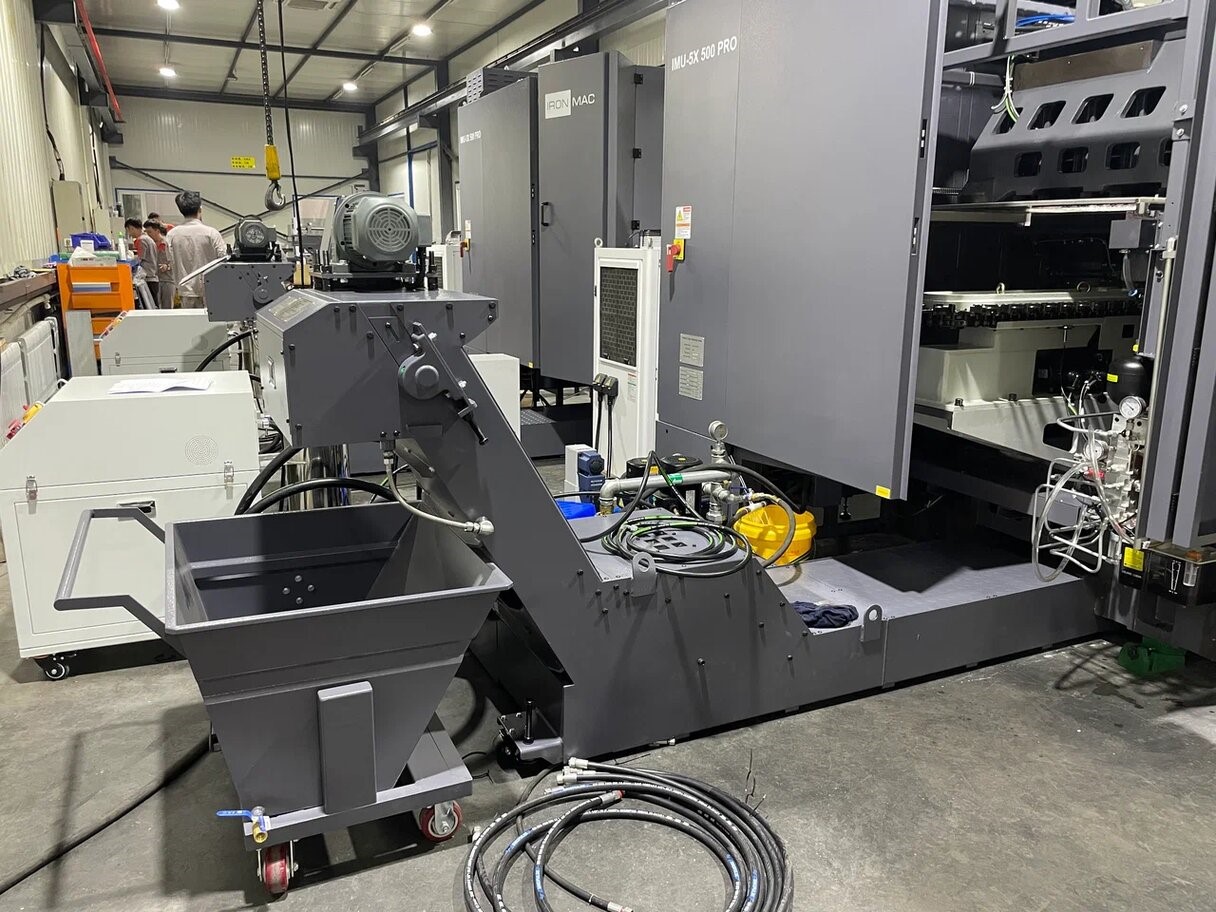

Ленточный стружкоуборочный конвейер

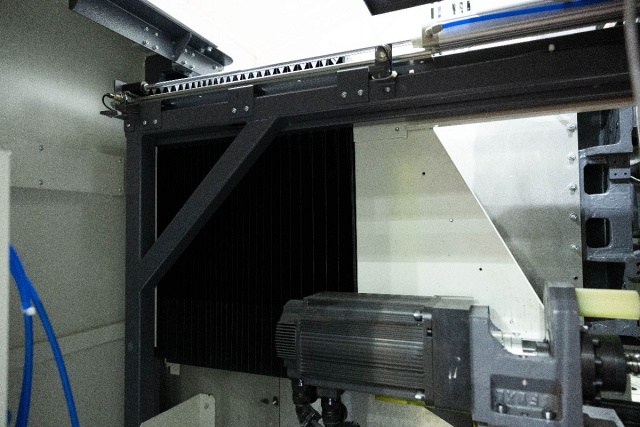

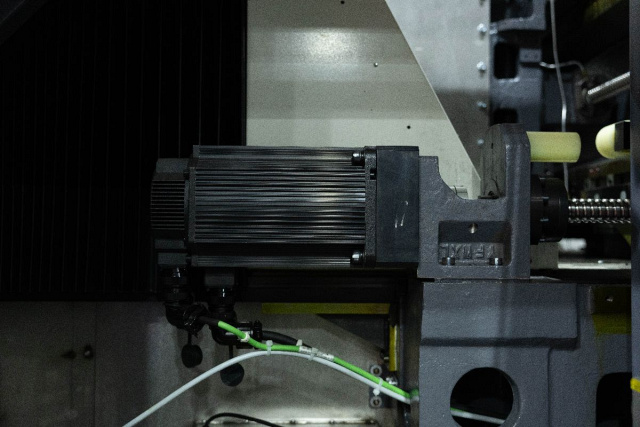

Сервомотор HNC
Подшипники NSK
X, Y, Z ШВП THK
X, Y, Z направляющие THK
Привод CTB
Угловой энкодер Yu Heng
Подшипники поворотного стола Hongyuan
Охлаждение масла Tongfei

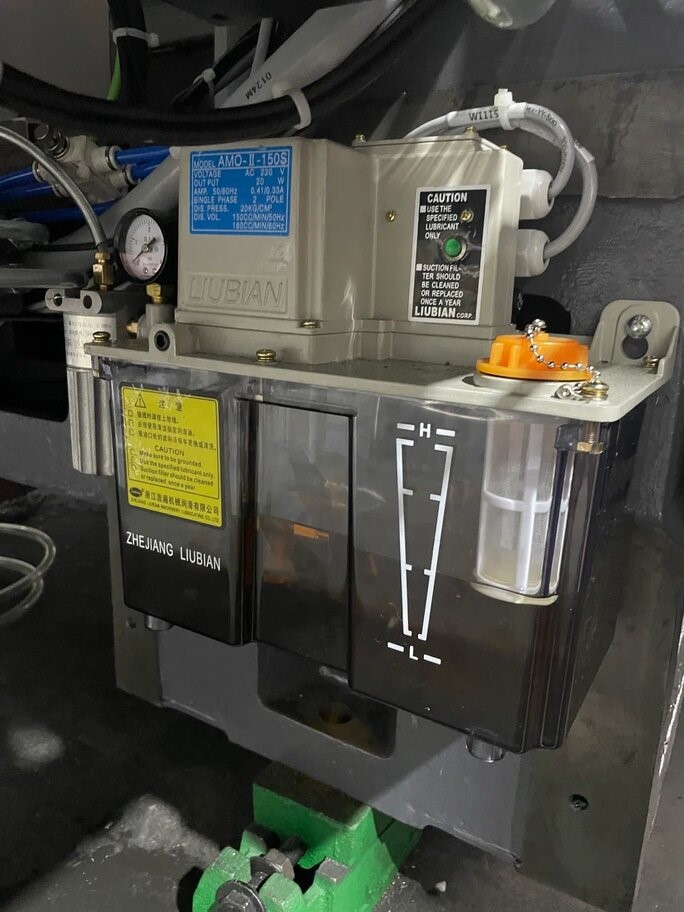

Система смазки Liubian

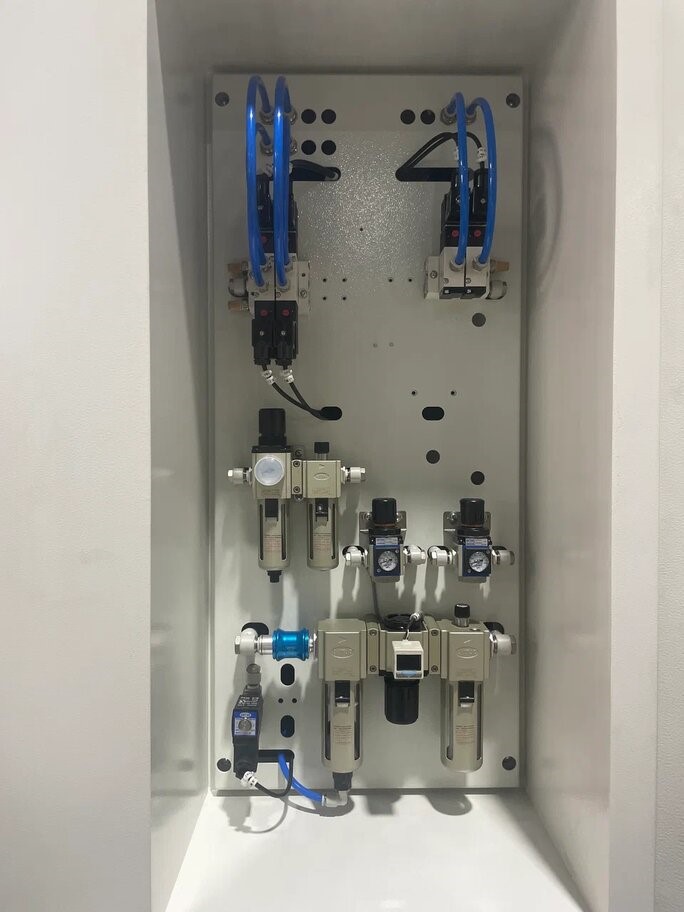

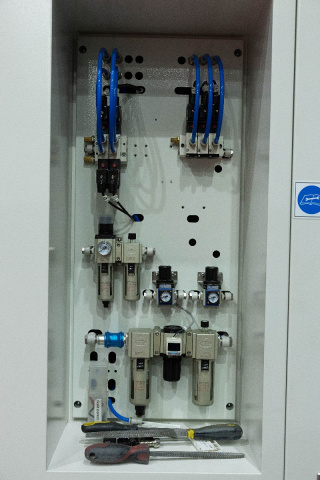

Пневматическая система AirTAC

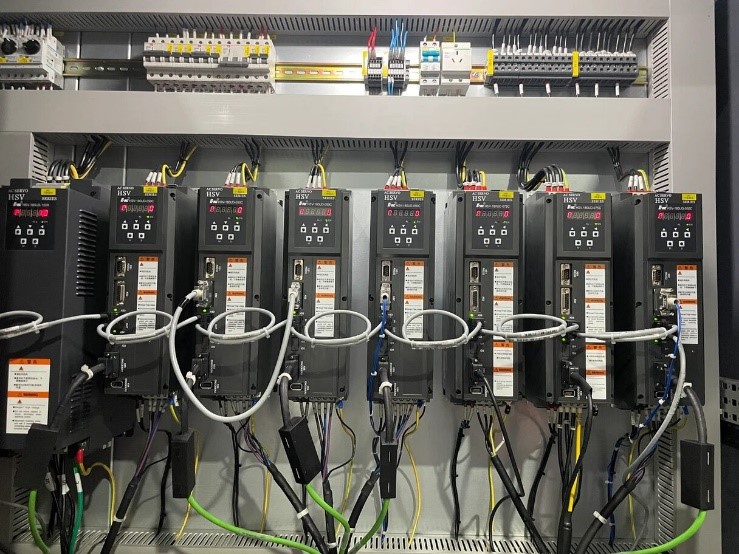

Электрика LS, etc
Корзина для стружки
Инструкция по эксплуатации
Инструмент для обслуживания
Дополнительная
Прямой привод 20 000 об/мин.,24 кВт, 35,8 Нм,HSK A63
Токарная функция (В-ось) 500 об/мин, 299 Нм / 500 Нм
Подача СОЖ 50 Бар,30 л/мин.
Система вытяжки масляного тумана
Бумажный фильтр для СОЖ
Оптические линейки
Система автоматического измерения детали
Система измерения инструмента

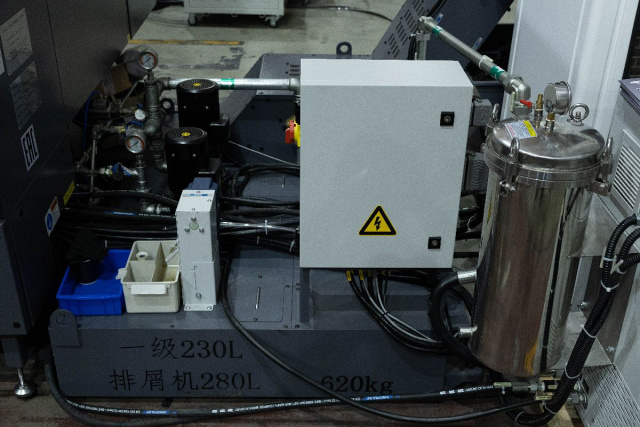

Внешний фильтр для СОЖ 50 Бар
Магазин инструмента 32 позиции

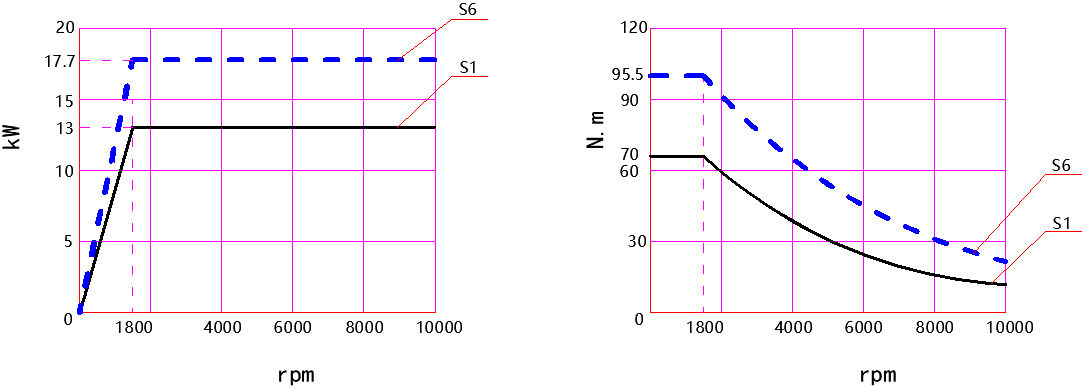

Диаграмма мощности и крутящего момента
