Фрезерные обрабатывающие центры KMT KVL 650 (VM740S)

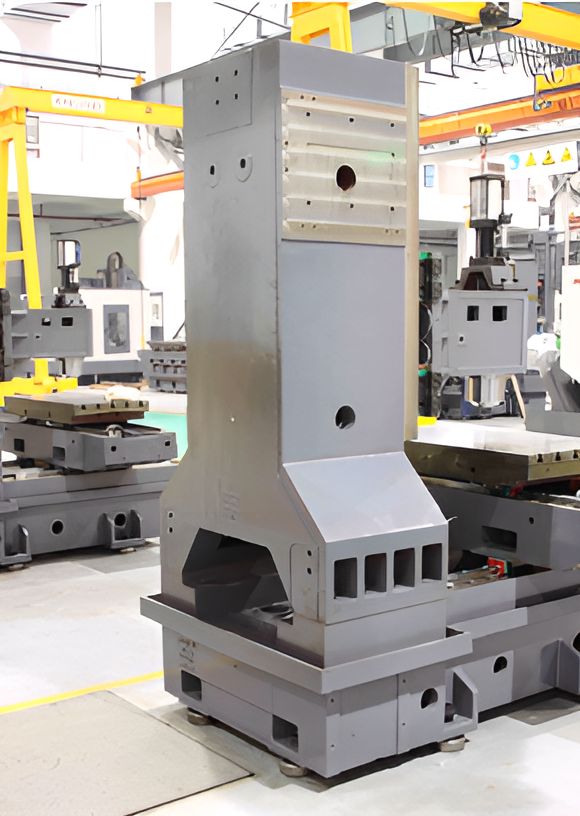

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.

Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз.

Специальная форма колонны в виде "трапеции" позволяет значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизила чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.

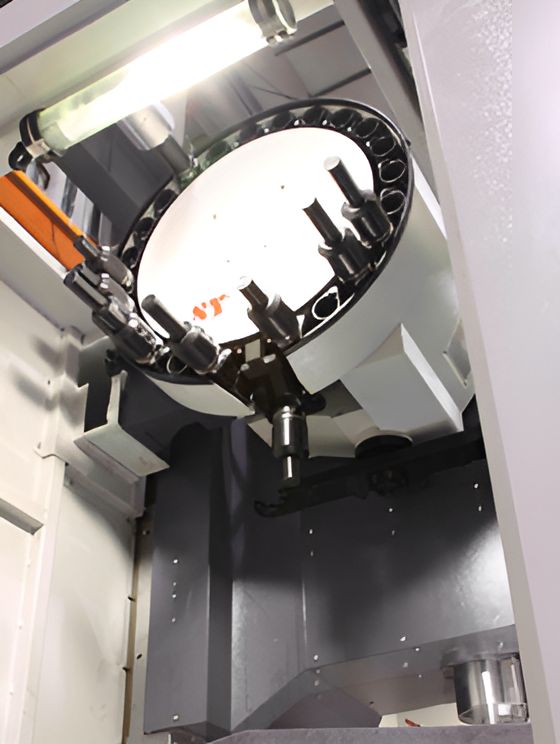

Дисковый инструментальный магазин устанавливается на стороне колонны. При смене инструмента режущий инструмент приводится в движение и позиционируется при помощи роликового кулачка. Устройство смены инструментов (УСИ) манипулятора завершит возврат и выполнит перемещение после достижения шпинделем положения смены

Для моделей: KVL650 (VM740S) 3-оси FANUC и KVL650 (VM740S) 4-оси FANUC

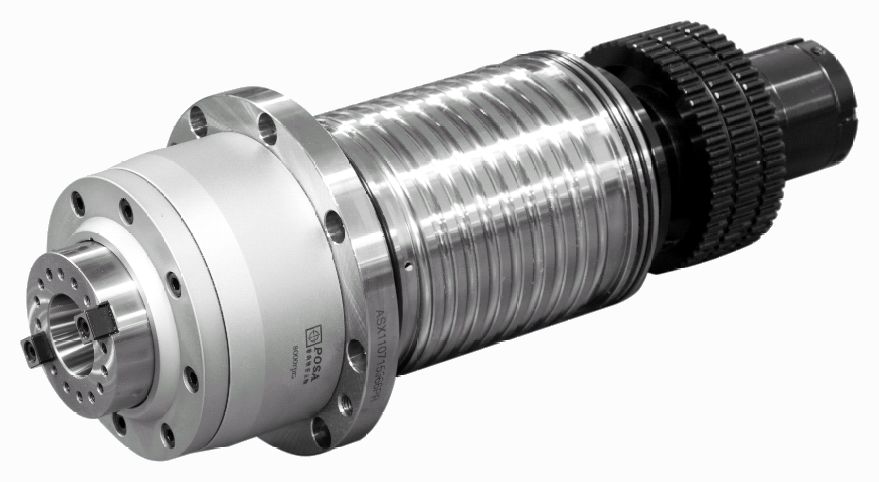

Шпиндель производства мировой компании ROYAL (Тайвань), характеризуется высокой точностью и повышенной жесткостью.

В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4, а сборка всего комплекта шпинделя выполняется при постоянной температуре.

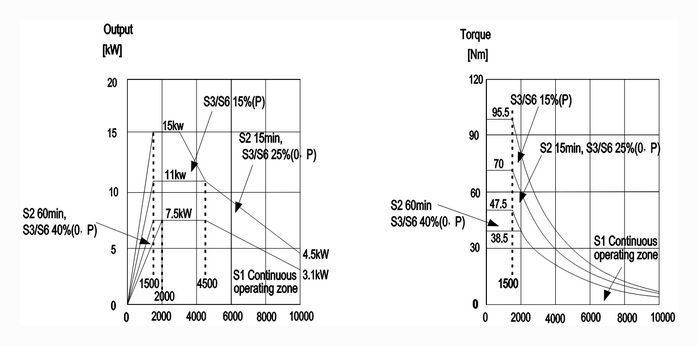

После калибровки динамического баланса и пусковых испытаний могут быть обеспечены долговечность срока службы и надежность. Для шпинделя предусмотрена бесступенчатая регулировка скорости в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

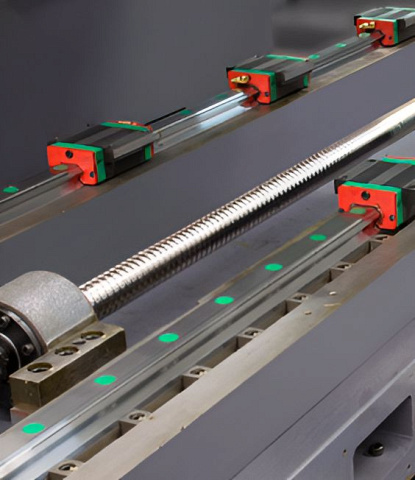

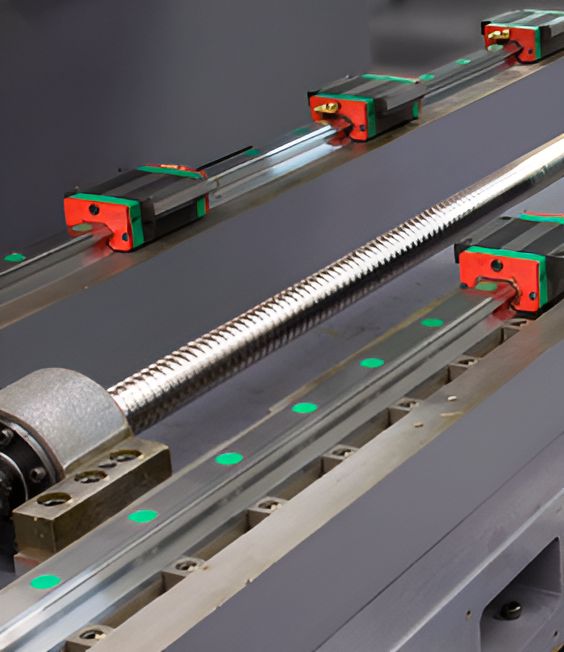

В качестве пары направляющих трех осей используются линейные направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода.

Таким образом, точность и стабильность станка значительно улучшаются.

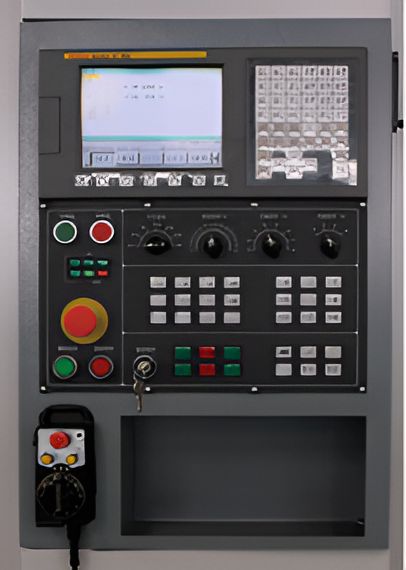

Система ЧПУ FANUC 0I MF представляет одну из систем ЧПУ с полностью цифровой структурой, отличающуюся высокой скоростью обработки, высокой степенью надежности и хорошим показателем эффективности.

Она может управлять 4-мя осями координат и 2-мя шпинделями одновременно.

Система FANUC 0I MF, новейший цифровой сервопривод и интегрированный PMC составляют полностью цифровую систему управления с превосходным динамическим качеством и высокой точностью регулировки.

Для моделей: KVL650 (VM740S) 3-оси FANUC и KVL650 (VM740S) 4-оси FANUC

• 10,4-дюймовый монитор
• Один канал поддерживает до пяти осей подачи и четырех шпинделей
• Максимальное количество связанных осей 3 + 1
• Контроль поломки инструмента
• Интеллектуальное управление сроком службы инструмента
• Технология компенсации тепловых ошибок
• Технология высокоскоростного и высокоточного управления
• Ускорение до 1,8 G
• Технология синхронного управления по двум осям
• Полная функция управления с обратной связью (энкодер, оптическая линейка)
• Функция поддержки двусторонней компенсации ошибки шага винта по 20 000 точкам
• Функция автоматического измерения
• Индивидуальная настройка
• Многочисленные данные для станков с ЧПУ
• Контроль поломки инструмента
• Интеллектуальная оптимизация параметров процесса
• Интеллектуальное управление сроком службы инструмента

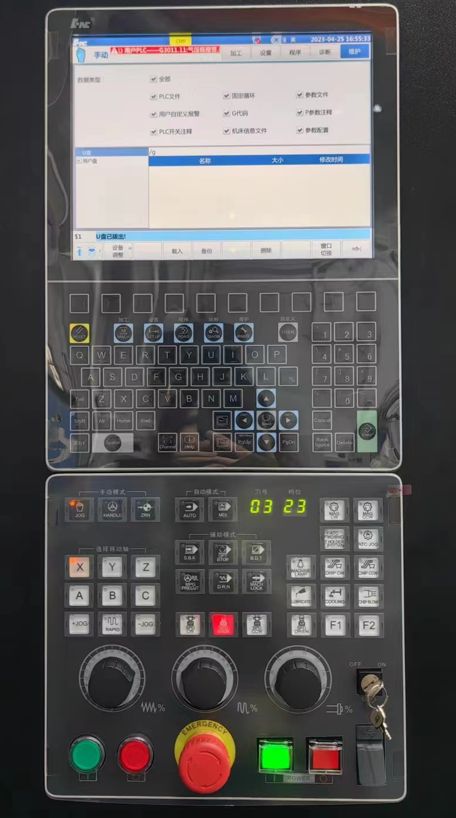

Для модели: KVL650 (VM740S) 3-оси HCNC
