Внутришлифовальные станки Spitzen SIG

НАЗНАЧЕНИЕ:

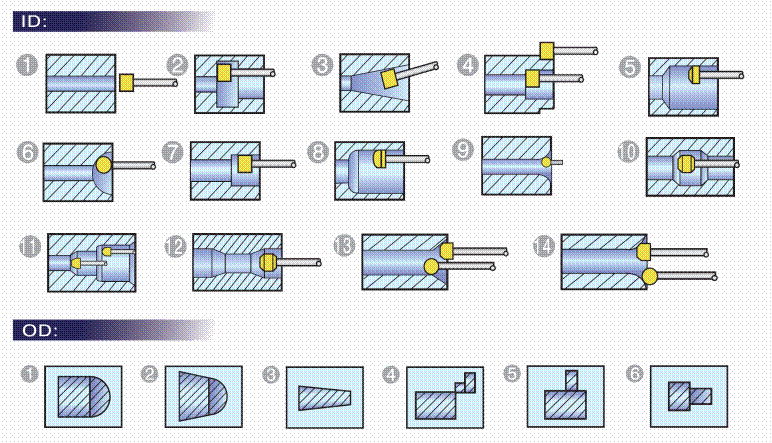

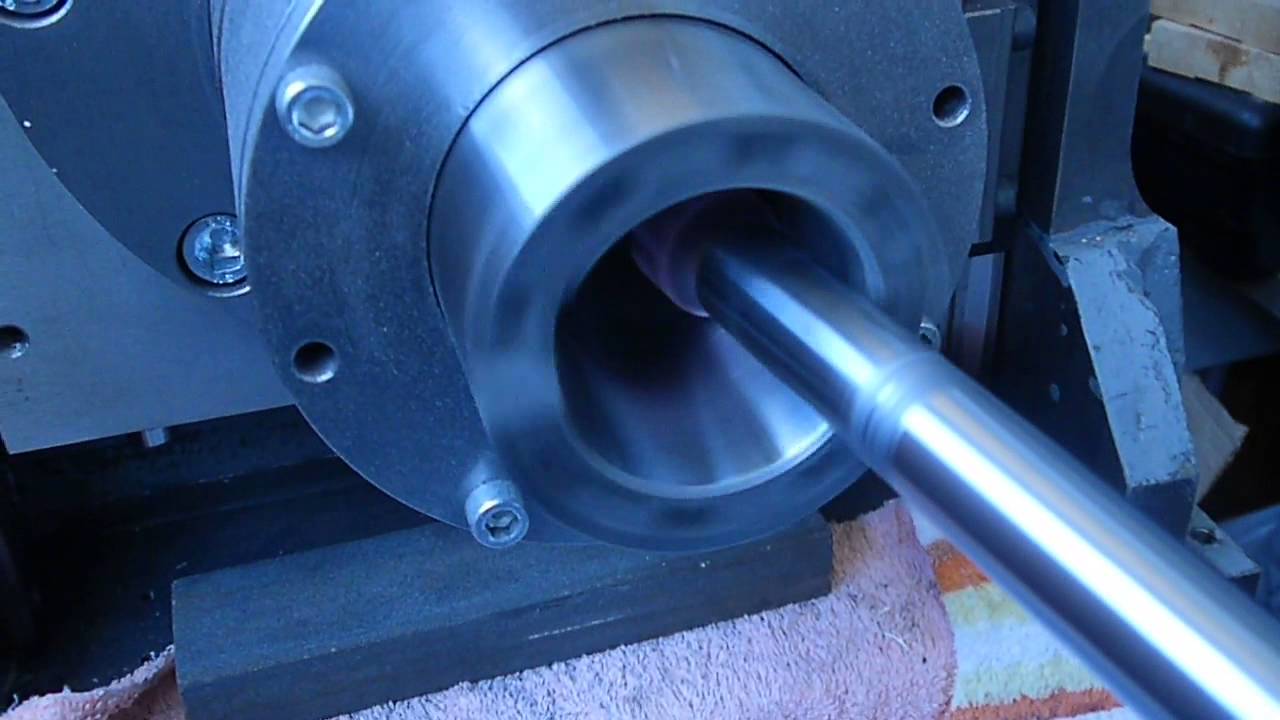

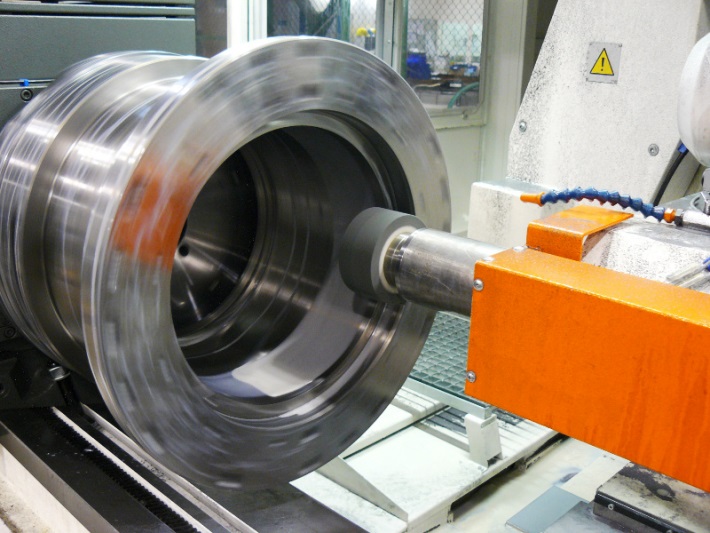

Станки предназначены для обработки внутренних прямолинейных, конусных, ступенчатых отверстий радиусных и угловых поверхностей, в диапазоне диаметров от 6 до 150 мм на глубину до 150 мм. Применение различных по частоте вращения шпинделей позволяет использовать станки в широком диапазоне шлифуемых диаметров, а применение промышленного контроллера позволяет обрабатывать деталь в полностью автоматическом цикле, без участия оператора. Контроллер также поддерживает функцию автоматической правки шлифовального круга с автоматической компенсацией параметров на величину правки.

Данные станки разделены на 2 типа:

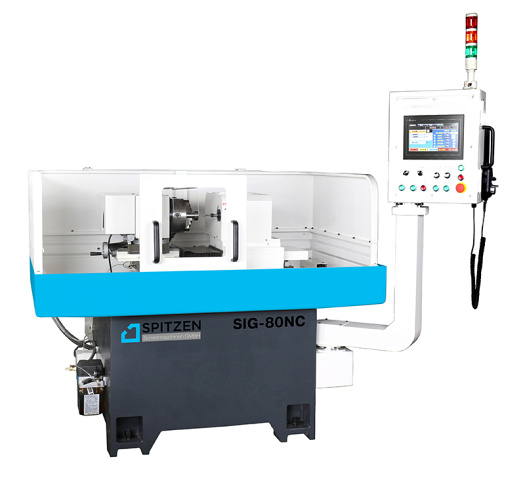

NC - полностью автоматизированное управление по 1-ой или 2-м осям. Управление по осям попеременное. Позволяет обрабатывать прямолинейные или ступенчатые отверстия в автоматическом режиме.

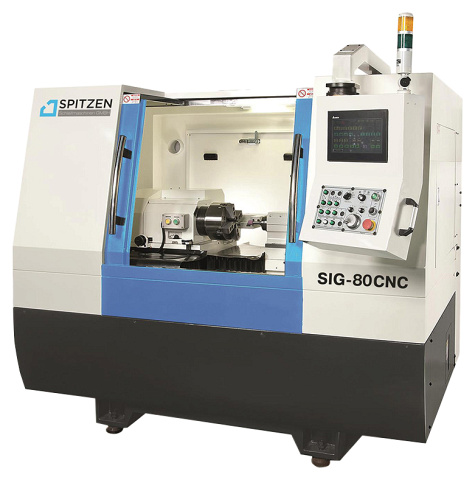

CNC - полностью автоматизированное управление по 2-м и более осям. Одновременное управление минимум по 2-м осям, что, помимо простых задач, позволяет обрабатывать сложные угловые, радиусные поверхности и торцы.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются в точном машиностроении, приборостроении, инструментальном серийном производстве.

СХЕМА ОБРАБОТКИ:

Перемещение по всем осям осуществляется посредством шариковых винтовых пар и сервомоторов. Точность позиционирования составляет ±0,001 мм. Полностью автоматический цикл шлифования включает в себя: шлифование, правку круга, ступенчатое чистовое шлифование, выхаживание. При ступенчатом шлифовании оператор может выставить количество проходов и скорость подачи. Это гарантирует стабильность необходимых размеров и превосходную чистоту обработанной поверхности. Система контроля CNC имеет дружественный интерфейс, удобный и простой в обращении. Оператор выбирает необходимую встроенную программу, вводит параметры шлифования, необходимые размеры обрабатываемой детали. Затем станок начинает автоматическую работу по заданным параметрам.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

• Станина станка разработана с учетом максимальной жесткости и виброустойчивости.
• Станина изготавливается из высококачественного чугуна «механита», проходит термообработку и выдержку для снятия внутренних напряжений.
• Направляющие так же проходят термообработку и точную шлифовку, что обеспечивает максимальную плавность подачи и высокую точность обработки.
• Шпиндель изготовлен из высококачественной стали и установлен на высокопрецизионных роликовых подшипниках, гарантирующих высокую точность, жесткость и бесшумность работы. Рабочая головка может поворачиваться для возможности шлифования конусных деталей.

Система ЧПУ

Станки комплектуются только полноценной системой числового программного управления:

• Полноценная CNC - система ЧПУ разработана компанией Mitsubishi, но усовершенствована для более удобного пользования. В отличии от традиционных систем ЧПУ, требующих программирование в G и M кодах, интерфейс более прост как для использования в работе, так и для обучения. Данная система управления наиболее подходит для выполнения таких операций как шлифование наружного радиуса, внутреннего радиуса, внутреннего конуса и внутренних пазов. Интерфейс контроллера поделен на 3 основных отдела: главное меню, параметры шлифования и программирование цикла.

              главное меню            параметры шлифования      программирование цикла

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

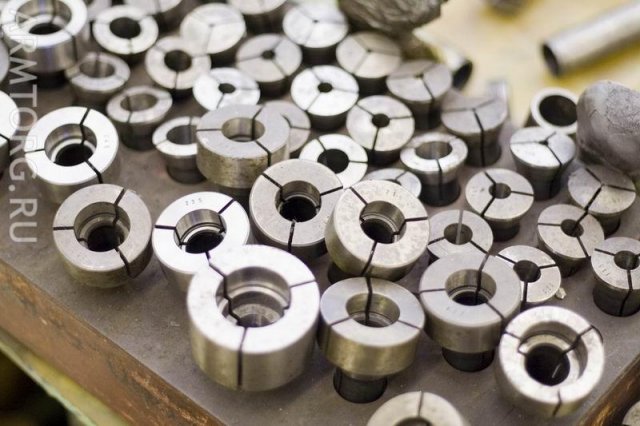

• Цанги под оправки Ø3 мм – 2 шт.;
• Цанги под оправки Ø6 мм – 2 шт.;
• Зажимная гайка – 2 шт.;
• Защитное ограждение зоны обработки;
• Инструменты для обслуживания станка;
• Инструкция по эксплуатации.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Оптические линейки;
• Контактная измерительная головка;
• Магнитный сепаратор;
• Бумажный сепаратор;
• Комбинированный магнитно-бумажный сепаратор;
• Вакуумный пылесборник;
• Гидравлический патрон;
• Магнитный стол для передней бабки;
• Цанговый патрон передней бабки;
• Роликовая головка;
• Диафрагмовый патрон;
• Эксцентриковый патрон;
• Уловитель масляного тумана;
• Шпиндель под требования заказчика.
