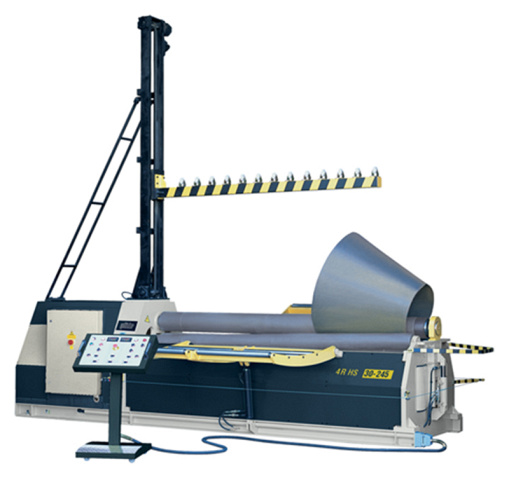

Вальцы четырехвалковые гидравлические Sahinler. Серия 4R HS

Поделиться
¥
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
Sahinler
Турция

Ширина обработки: 1050 - 4100 мм

Толщина обработки: 2 - 16 мм

Ø верхнего валка: 150 - 260 мм

Вес: 1850 - 9300 кг

Преимущества
  • Двухскоростная рабочая система
  • Стальная сварная рама
  • Кованые стальные валки повышенной прочности на растяжение с индукционной закалкой
  • Устройство для конической гибки
Назначение

Четырехвалковые гидравлические листогибочные машины 4R HS способны изгибать стальные листы толщиной от 2 мм до 16 мм и шириной от 1050 мм до 4100 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек, а так же конусов различного диаметра.

Область применения

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).

Опоры и емкости различного диаметра.


Получаемые изделия

Схема обработки
Конструктивные особенности

Одним из самых главных отличий серии 4R HS является - планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • Получение меньшего диаметра при круговой гибки и гибки конуса;
  • Система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса;
  • Имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз.

Гидравлические листогибочные станки 4R HS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.

Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.

Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.

Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.

Комплектация
Стандартная

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

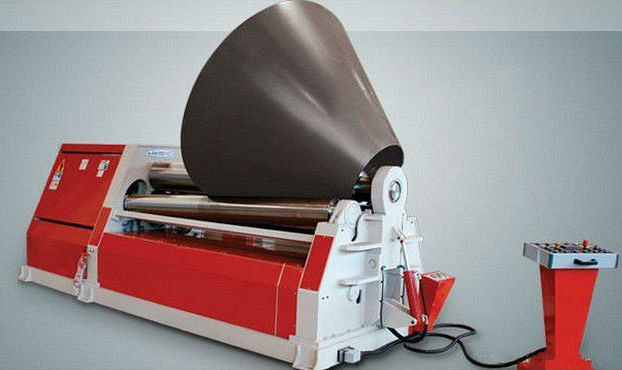

Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.

Цифровой дисплей показывает текущее положение боковых валов.

В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.

Дополнительная

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.

Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.
