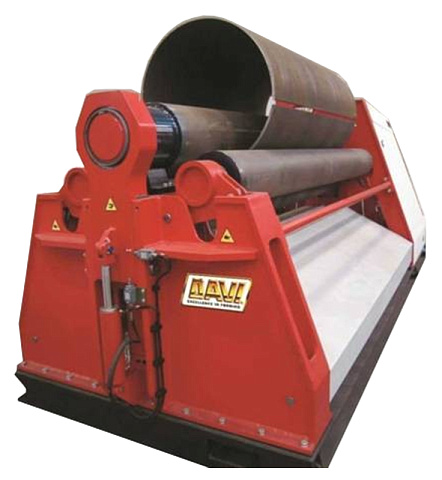

Вальцы четырехвалковые гидравлические DAVI. Серия MCB

Вальцы четырехвалковые гидравлические DAVI. Серия MCB
  • Производитель: DAVI

    Страна: Италия

  • Ширина обработки: 2050 - 3100 мм

    Толщина обработки: 10 - 70 мм

    Ø верхнего валка: 240 - 600 мм

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Вальцы четырехвалковые гидравлические DAVI. Серия MCB

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Вальцы четырехвалковые гидравлические DAVI. Серия MCB

Подобрать аналог

Вы выбрали: Вальцы четырехвалковые гидравлические DAVI. Серия MCB

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Четырехвалковые гидравлические листогибочные машины MCB способны изгибать стальные листы толщиной от 4 мм до 70 мм и шириной от 2050 мм до 4100 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек, а так же конусов различного диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).

Опоры и емкости различного диаметра.





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

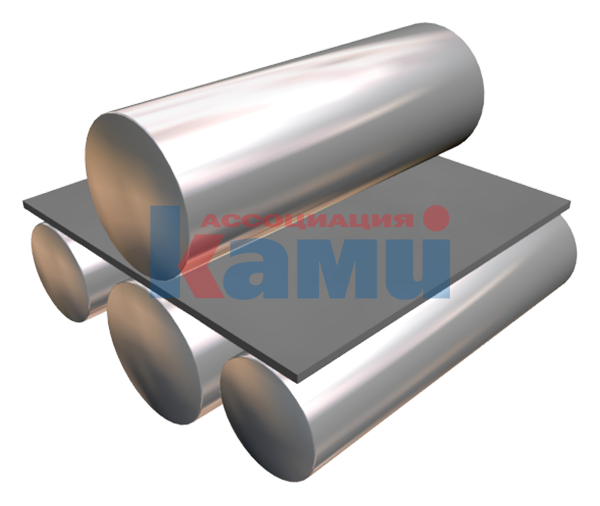

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ

Одним из самых главных отличий серии MCB является - планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибки и гибки конуса
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз

ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА

Гидравлические листогибочные станки MCB оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.

ПОДШИПНИКИ

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЗАКАЛЁННЫЕ ВАЛЫ

Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

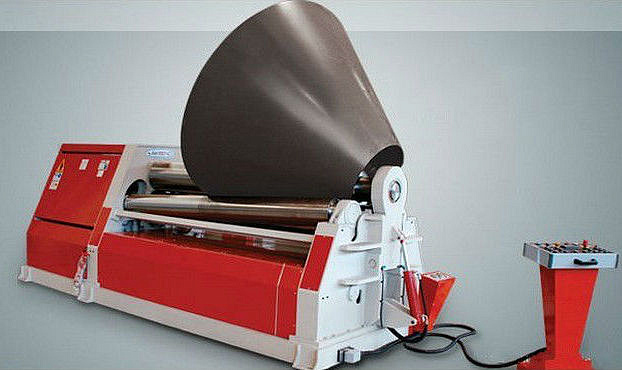

УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ

Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.

ЦИФРОВОЙ ДИСПЛЕЙ

Цифровой дисплей показывает текущее положение боковых валов.

ДВУХСКОРОСТНОЕ УПРАВЛЕНИЕ

В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.




ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

СТОЛ ПОДАЧИ МАТЕРИАЛА

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

СИСТЕМА ОХЛАЖДЕНИЯ МАСЛА

Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.

ПЛАВНО ИЗМЕНЯЕМАЯ СКОРОСТЬ ВРАЩЕНИЯ ВАЛОВ

Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.

Модель

MCB 2024 MCB 2027 MCB 2029 MCB 2033 MCB 2037 MCB 2041 MCB 2527 MCB 2533 MCB 2535 MCB 2539

Максимальная ширина обработки, мм

2050 2050 2050 2050 2050 2050 2550 2550 2550 2550

Максимальная толщина обработки при круговой гибке, мм

16 20 25 32 40 50 15 22 28 36

Максимальная толщина обработки при подгибке, мм

13 16 20 28 36 42 12 18 25 32

Диаметр верхнего валка, мм

240 270 290 330 370 410 270 330 360 390

Диаметр нижнего валка, мм

230 250 270 310 340 370 250 300 330 360

Диаметр бокового валка, мм

Мощность, кВт

11 15 15 22,5 30 45 11 15 22,5 30
Габаритные размеры:
Длина, мм 4550 4550 4600 4610 5060 5300 5035 5085 5740 5600
Ширина, мм 1520 1730 1840 1920 2200 2300 1730 1840 2100 2200
Высота, мм 1440 1500 1610 2020 2180 2600 1490 1610 1985 2180
Вес, кг 6000 7000 9000 12 000 17 200 25 000 8000 11 000 16 000 22 000

Модель

MCB 2545 MCB 3028 MCB 3030 MCB 3034 MCB 3037 MCB 3041 MCB 3045 MCB 3053 MCB 3060

Максимальная ширина обработки, мм

2550 3100 3100 3100 3100 3100 3100 3100 3100

Максимальная толщина обработки при круговой гибке, мм

45 13 15 20 25 34 40 52 70

Максимальная толщина обработки при подгибке, мм

38 10 12 16 22 30 35 45 58

Диаметр верхнего валка, мм

450 280 300 340 370 410 450 530 600

Диаметр нижнего валка, мм

410 260 280 310 340 380 410 490 550

Диаметр бокового валка, мм

340

Мощность, кВт

45 11,2 11,2 15 22,5 30 45 45 75
Габаритные размеры:
Длина, мм 5770 5600 5600 5600 5800 6100 6300 6700 6800
Ширина, мм 2300 1800 1900 1900 2100 2200 2300 3000 3000
Высота, мм 2585 1500 1650 1700 2000 2200 2600 3000 3470
Вес, кг 28 000 8800 10 600 12 000 17 000 22 500 30 000 40 000 52 000
