Италия
Ширина обработки: 2050 - 3100 мм
Толщина обработки: 4 - 10 мм
Ø верхнего валка: 170 - 220 мм
Вес: 2400 - 7000 кг
• Планетарная система перемещения боковых валков
• Минимальный коэффициент диаметра обечайки относительно верхнего вала
• Минимальный прямой участок на концах детали
• Приспособление для конической гибки
НАЗНАЧЕНИЕ:

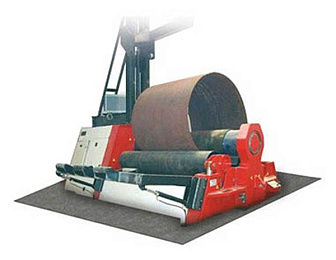

Четырехвалковые гидравлические листогибочные машины MCA способны изгибать стальные листы толщиной от 4 мм до 10 мм и шириной от 2050 мм до 3100 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек, а так же конусов различного диаметра.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).
Опоры и емкости различного диаметра.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | Система планетарных направляющих Одним из самых главных отличий серии MCA является - планетарное перемещение боковых валков, которое имеет следующие преимущества:
|
| | Высокопрочный корпус станка Гидравлические листогибочные станки MCA оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52. |
| | Подшипники Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале. |
| | Гидравлическая система Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| | Закалённые валы Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку. |

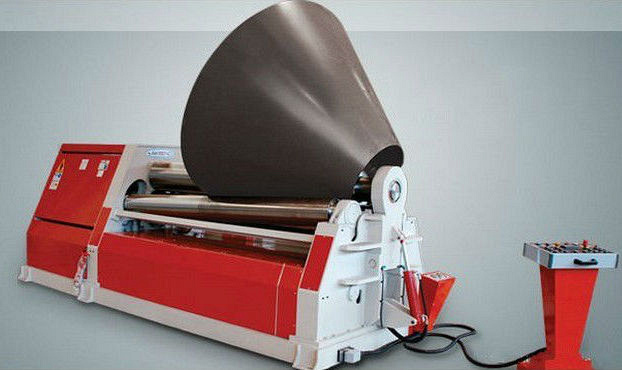

| | Устройство конической гибки Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов. |
| | Цифровой дисплей Цифровой дисплей показывает текущее положение боковых валов. |
| Двухскоростное управление В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая. | |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | Боковые и центральная поддержки Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы. |
| | Стол подачи материала Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол. |
| | Система охлаждения масла Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины. |
| Плавно изменяемая скорость вращения валов Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия. | |
