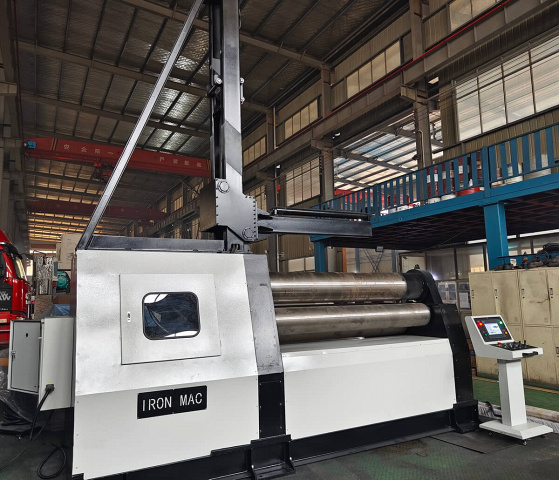

Вальцы четырехвалковые гидравлические IRONMAC. Серия 4R HS

Вальцы четырехвалковые гидравлические IRONMAC. Серия 4R HS
Вальцы четырехвалковые гидравлические IRONMAC. Серия 4R HS
Вальцы четырехвалковые гидравлические IRONMAC. Серия 4R HS
  • Производитель: IRONMAC

  • Ширина обработки: 500 - 6000 мм

    Толщина обработки: 2 - 100 мм

    Ø верхнего валка: 160 - 750 мм

    Вес: 4000 - 80 000 кг

    Пусконаладка в комплекте!

  • От 81 008 Br

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Вальцы четырехвалковые гидравлические IRONMAC. Серия 4R HS

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Вальцы четырехвалковые гидравлические IRONMAC. Серия 4R HS

Подобрать аналог

Вы выбрали: Вальцы четырехвалковые гидравлические IRONMAC. Серия 4R HS

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Специальные условия на покупку
от ЛК ИНВЕСТ-лизинг
Модель
IRONMAC 4R HSS 20/2000x330
Авансовый платёж
544 516 Р
36 месяцев
Удорожание 12%
Ежемесячный платёж
(с учётом НДС) 204 898 Р
Экономия по налогу на прибыль
1 185 956 Р
Предварительный расчет по курсу ЦБ РФ на 07.04.2022 г.

НАЗНАЧЕНИЕ:

Четырехвалковые гидравлические листогибочные машины 4R HS способны изгибать стальные листы толщиной от 2 мм до 100 мм и шириной от 500 мм до 6000 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек, а также конусов различного диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).

Опоры и емкости различного диаметра.





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ

Одним из самых главных отличий серии 4R HS является планетарное перемещение боковых валков, которое имеет следующие преимущества:

  • получение меньшего диаметра при круговой гибки и гибки конуса;
  • система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса;
  • имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз.

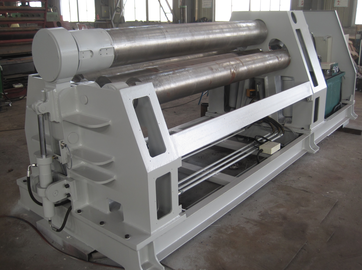

ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА

Гидравлические листогибочные станки 4R HS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций.

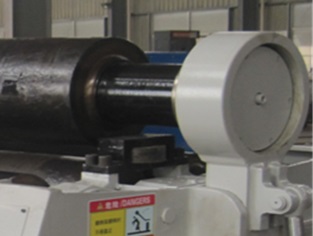

ПОДШИПНИКИ

Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.

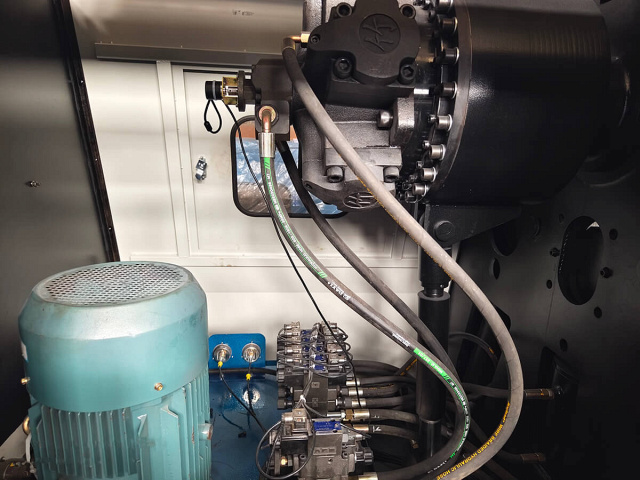

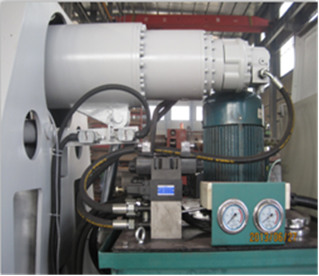

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЗАКАЛЁННЫЕ ВАЛЫ

Валы проходят поверхностное упрочнение методом индукционной закалки.

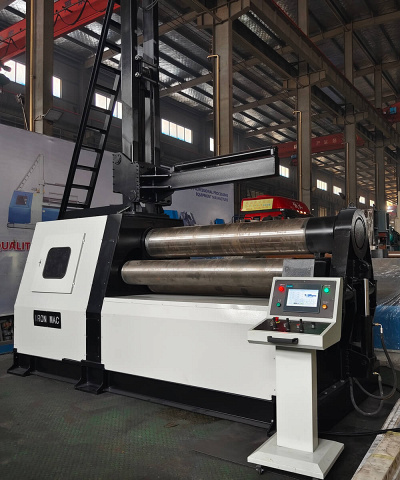

МОБИЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

Позволяет работать с любой стороны станка.


ЦИФРОВОЙ ДИСПЛЕЙ

Показывает текущее положение боковых валов. Крайние позиции боковых валов, могут быть ограничены с панели управления. Так что боковые валы не поднимутся больше заданной позиции, что позволяет исключить ошибку оператора при выполнении операции подгибки.


ГИДРАВЛИЧЕСКИЙ ОТКИДЫВАЮЩИЙСЯ ТОРЕЦ

Для удобства снятия готовой детали


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

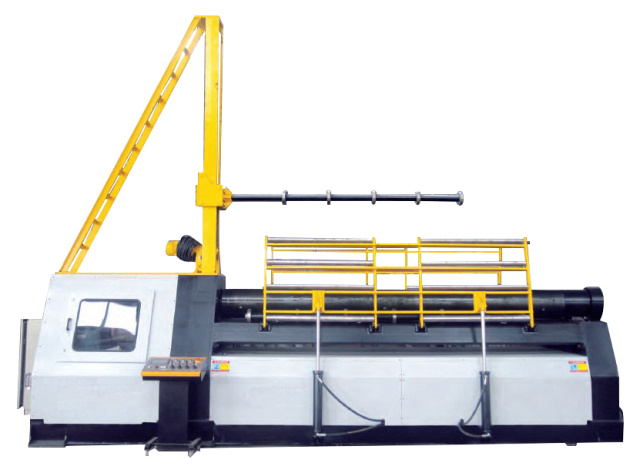

БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ

Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.

СТОЛ ПОДАЧИ МАТЕРИАЛА

Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.

УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ

Специальное приспособление для гибки конусов и возможностью наклонной установки валов с пульта цифрового дисплея.


ШЛИФОВАННЫЕ И ПОЛИРОВАННЫЕ ВАЛЫ

Для специальных задач.

Модель
4R HS 4/2000 х 160
4R HS 6/2000 х 190
4R HS 8/2000 х 210
4R HS 10/2000 х 230
4R HS 12/2000 х 270
4R HS 16/2000 х 300
4R HS 20/2000 х 330
4R HS 25/2000 х 360
4R HS 4/2500 х 190
4R HS 6/2500 х 210
4R HS 8/2500 х 230
4R HS 10/2500 х 270
4R HS 12/2500 х 300
4R HS 16/2500 х 330
4R HS 20/2500 х 360
4R HS 25/2500 х 390
4R HS 4/3000 х 210
4R HS 6/3000 х 230
4R HS 8/3000 х 270
4R HS 10/3000 х 300
4R HS 12/3000 х 330
4R HS 16/3000 х 360
4R HS 20/3000 х 390
4R HS 20/3000 х 430
Рабочая длина, мм
2000
2000
2000
2000
2000
2000
2000
2000
2500
2500
2500
2500
2500
2500
2500
2500
3000
3000
3000
3000
3000
3000
3000
3000
Гибочная способность, мм
4
6
8
10
12
16
20
25
4
6
8
10
12
16
20
25
4
6
8
10
12
16
20
25
Гибочная способность при подгибке, мм
3
4
6
8
10
12
16
20
3
4
6
8
10
12
16
20
3
4
6
8
10
12
16
20
Диаметр верхнего вала, мм
160
190
210
230
270
300
330
360
190
210
230
270
300
330
360
390
210
230
270
300
330
360
390
430
Диаметр нижнего вала, мм
140
170
190
210
250
270
300
330
170
190
210
250
270
300
330
360
190
210
250
270
300
330
360
390
Диаметр боковых валов, мм
120
150
170
190
210
220
240
250
150
170
190
210
220
240
250
300
170
190
210
220
240
250
300
330
Мощность, кВт
4
 5,5
5,5
7,5
11
11
11
15
5,5
5,5
  7,5
11
11
11
15
18,5
5,5
7,5
11
  11
11
15
18,5
22
Габаритные размеры:
Длина, мм
4600
4650
4650
4700
4550
4700
4700
5300
5150
5150
5050
5050
5200
5550
5800
6000
5650
5650
5750
5700
5770
6300
6500
6750
Ширина, мм
1100
1300
1420
1420
1520
1500
1900
2000
1300
1420
1500
1420
1500
1840
2000
2250
1420
1430
1470
1470
1900
2000
2250
2220
Высота, мм
1100
1400
1400
1400
1500
1500
2000
2050
1400
1400
1400
1400
1500
1820
2050
2550
1400
1400
1560
1560
1880
2050
2550
2550
Вес, кг
4500
4800
5600
5800
6500
7500
14 500
14 500
5000
5800
6300
6500
8200
12 000
15 000
  22 000
6300
8000
8500
8800
13 500
17 000
23 000
24 000
