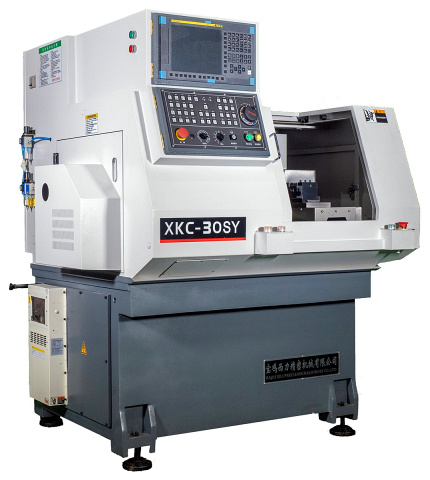

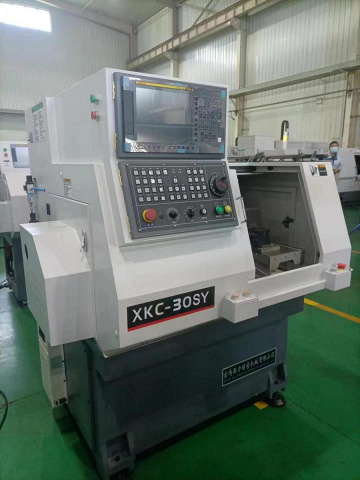

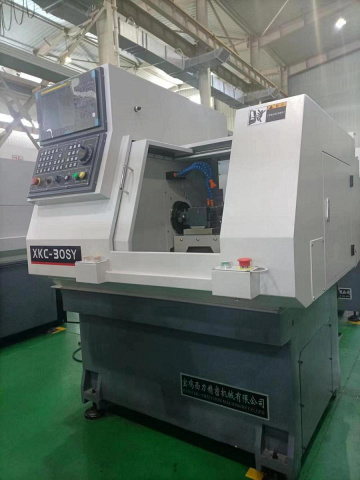

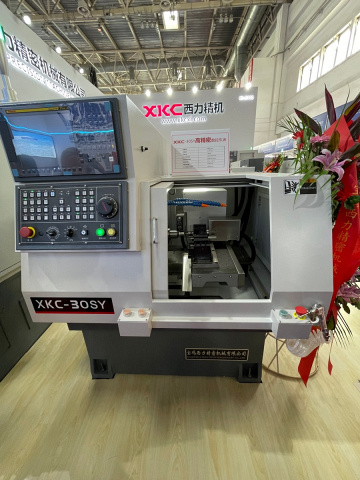

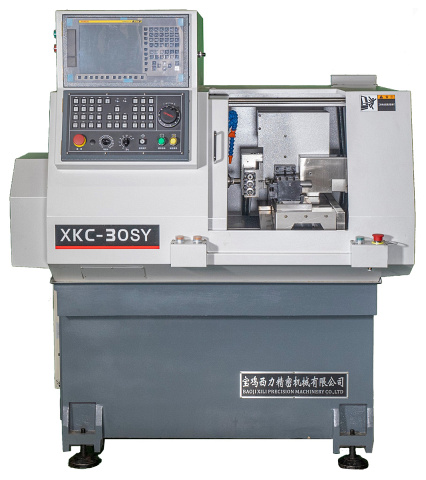

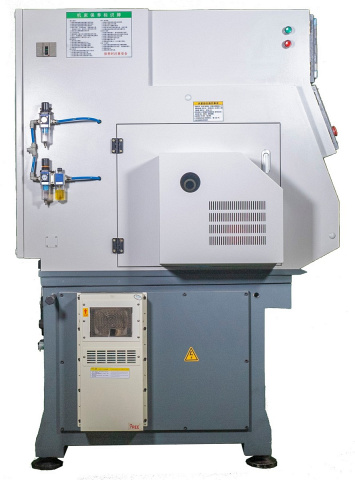

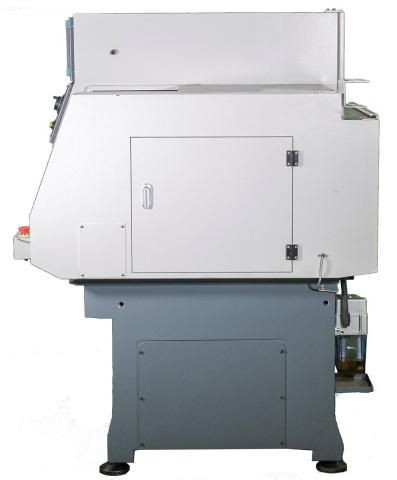

Токарный автомат с ЧПУ XKC 30SY

В пути на склад

48 861 $

Подберем удобную программу

Шеф-монтаж: индивидуально

Гарантия: 12 месяцев

4 товара

Система ЧПУ

Syntec
Макс. диаметр прутка

30 мм
Число осей управления

4 шт.
Частота вращения шпинделя

60 - 4500 об/мин
Вес

1300 кг

Преимущества

Цельнолитая станина
Высокоскоростной шпиндель оснащен радиально-упорными подшипниками от NSK (Япония), обеспечивает высочайшую точность (0,002 мм) и долгий срок службы
Прецизионные линейные направляющие от NSK / THK (Япония) и централизованная система смазки Yongjia Lube
Полноценная Y-осью для контурного фрезерования и вне осевого сверления
Возможность автоматизации за счет установки автоподающего устройства прутка, а также уловителя и конвейера готовых деталей

О товаре

Характеристики

Модель

30SY

Макс. диаметр прутка, мм

По оси X, мм

600

По оси Y, мм

100

По оси Z, мм

180

Быстрые перемещения X / Y / Z, м/мин

20 / 20 / 20

Диаметр отверстия шпинделя, мм

Точность / повторяемость по осям, мм

< 0,004 / < 0,002

Система ЧПУ

Syntec

Макс. диаметр обработки главного шпинделя, мм

Макс. длина обработки, мм

100

Общее кол-во инструментальных позиций, шт.

Число осей управления, шт.

Частота вращения шпинделя, об/мин

60 - 4500

Мощность двигателя главного шпинделя, кВт

5,5

Наличие противошпинделя

нет

Объём бака СОЖ, л

Размер державки резцов наружного точения, мм

16 х 16

Размер державки расточных резцов, мм

Количество позиций приводного осевого инструмента, шт.

Количество позиций приводного радиального инструмента с Y-осью, шт.

Мощность привода инструмента, кВт

Количество стационарных резцовых блоков, шт.

Частота вращения приводного инструмента, об/мин

5000 / 3000

Длина, мм

1355

Ширина, мм

1409

Высота, мм

1612

Вес, кг

1300

Комплектация

Стандартная

Освещение рабочей зоны

Система подачи СОЖ

Закрытая зона обработки

Комплект инструментов для обслуживания станка

3-х позиционный радиальный приводной инструмент с Y-осью (5000 об/мин)

1 позиционный осевой приводной инструмент ER16 (3000 об/мин)

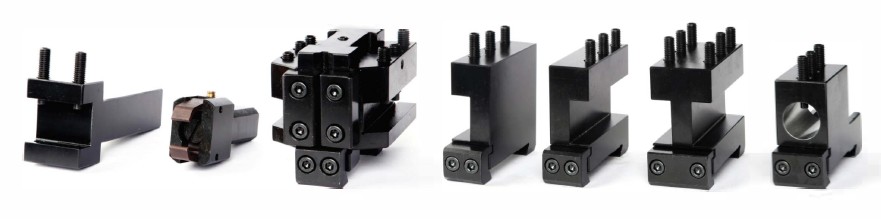

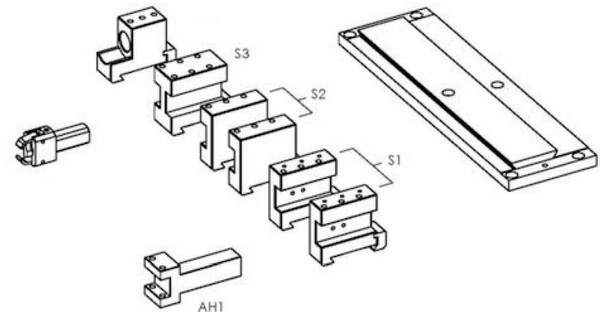

Резцовые блоки для линейного суппорта - 7 шт.

Барпуллер (вытягиватель прутка)

Теплообменник

Пистолет обдува воздухом

Документация на станок на русском языке

Интерфейс для подключения автоподатчика

Педаль для зажима/разжима патрона

Трансформатор

Уловитель и конвейер готовых деталей

Конвейер для сбора стружки с тележкой

Цанговый патрон с комплектом цанг (от 1 до 30 мм с шагом 1 мм)

Дополнительная

DH65L S2 Автоподатчик прутка Fedek (1,5 м)

Проставка для автоподатчика прутка мод. CO65-S (1,5 м)

Уловитель масляного тумана

Помпа СОЖ 20 бар

Кондиционер электрошкафа

Гидравлический 3-х кулачковый патрон Ø4”

Цанга под круг (Ø от 1 до 30 мм)

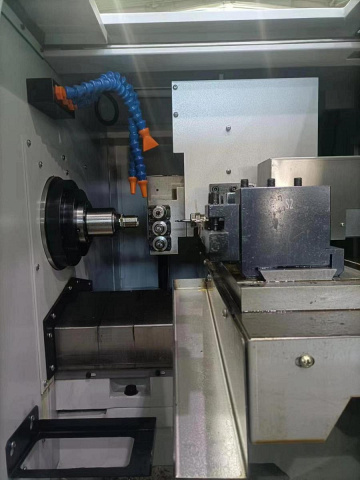

Конструктивные особенности

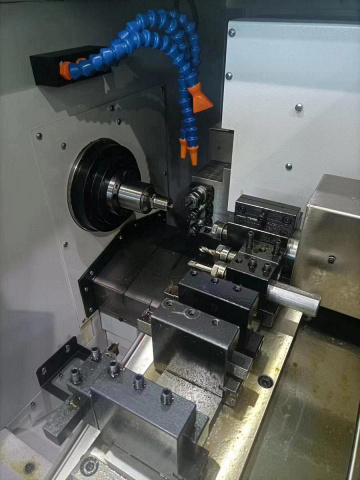

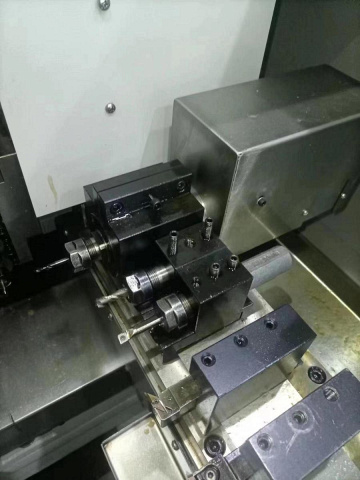

Высокая жёсткость и короткое время смены инструмента на резцовых блоках линейного суппорта, по сравнению с револьверной головкой, позволяют использовать их для силовой обработки с максимальной производительностью.

Осевой приводной инструмент ER16 в комплекте с осью индексации шпинделя C - расширяет технологические возможности оборудования, позволяя обрабатывать вне осевые отверстия и выполнять фрезерные работы.

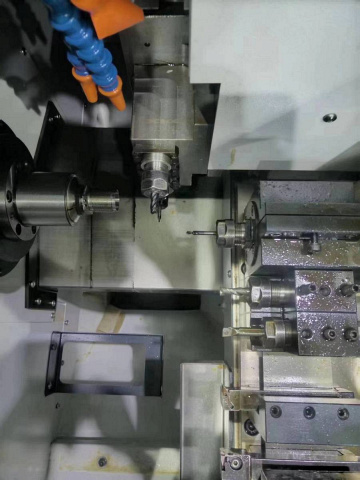

3-х позиционный инструментальный суппорта (ER16 - 1 шт., ER11 - 2 шт.) с Y-осью позволяет выполнять на станке сложные фрезерные операции (обработка шестигранника, "окон" различной конфигурации и пр.)

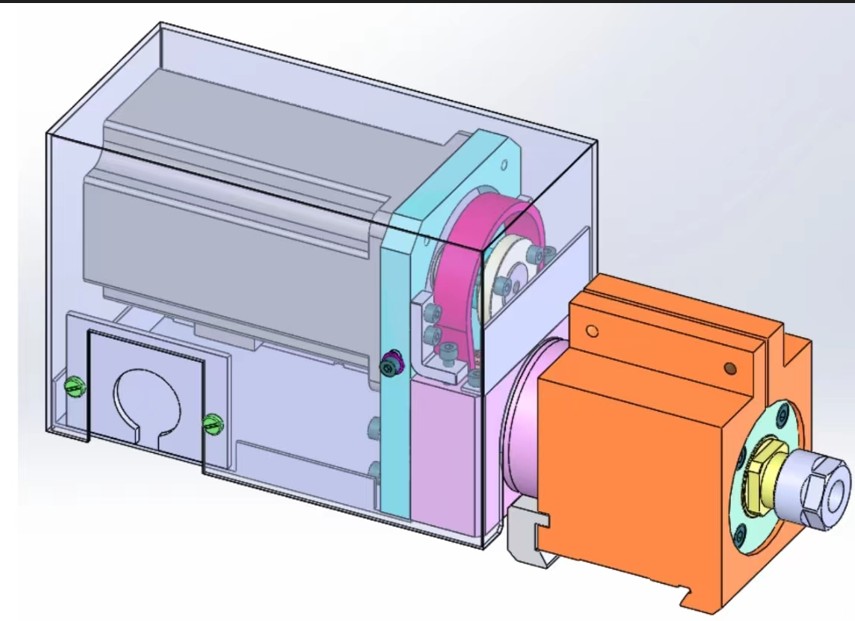

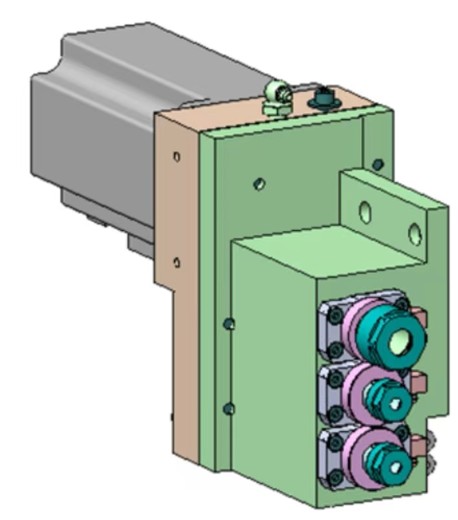

Радиальный 3-х позиционный приводной инструмент

Назначение

Компактные прецизионные токарные автоматы с ЧПУ серии 30SY специально разработаны для быстрой и точной обработки деталей среднего и малого диаметра, в т.ч. изготовление которых требует применения приводного инструмента. Выделяются широкими возможностями для обработки деталей различной сложности с высокой точностью, производительностью и быстрым сроком окупаемости.

Использование на производстве таких станков позволяет существенно расширить номенклатуру выпускаемой продукции и сократить количество используемого оборудования.

В зависимости от комплектации станки могут быть оснащены различной инструментальной наладкой, т.е. они способны выполнять различные операции, включая многоосевую обработку.

Помимо этого, автоматы могут быть оснащены автоматическими системами загрузки / выгрузки, что снижает затраты на оплату рабочей силе время обработки деталей.

Область применения

Используются на предприятиях, производящих детали для автомобилей и мотоциклов, приборостроительных заводах, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

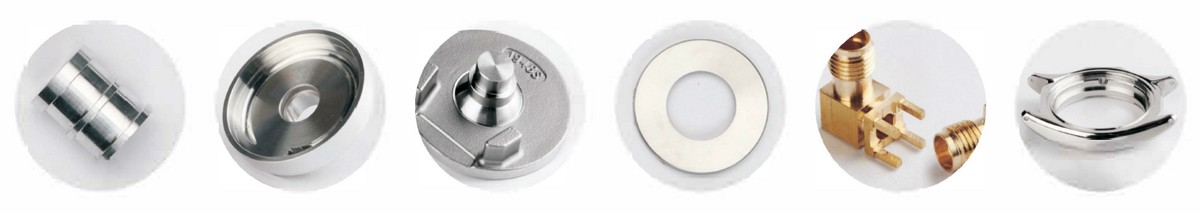

Получаемые изделия

Схемы обработки

Осевое сверление

Развёртывание

Наружное (проходное) точение

Основные комплектующие

Подшипники шпинделя NSK / SKF (Япония / Швеция)
Линейные направляющие THK (Япония)
ШВП THK (Япония)
Привода по осям Syntec / Fanuc (Тайвань / Япония)
Муфта KTR / R + W (Германия)
Шпиндель XKC (Китай)
Револьверная головка Lio Shing / GSA+ (Китай)
Станина XKC (Китай)
Система охлаждения (Тайвань)
Система автоматической смазки HEGU (Китай)
Электрические компоненты Schneider (Франция)
