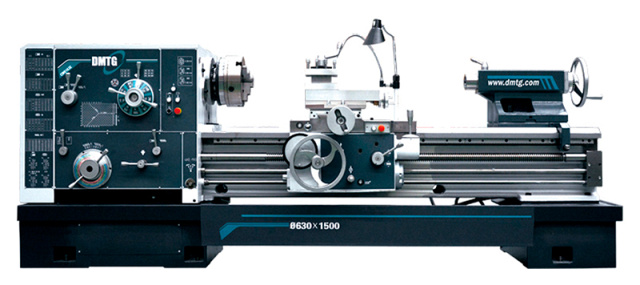

Токарные станки DMTG. Серия CW

В наличии

Производитель: DMTG

Страна: СССР
Макс. Ø обработки: 630; 800; 1000 мм

РМЦ: 1500 - 6000 мм

Мощность: 11 кВт

Вес: 5000; 5200; 5500 кг
59 003 Br

Компрессоры

Связь с ведущим специалистом 8 800 1000 111

Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Токарные станки DMTG. Серия CW

Заказать лизинговый расчёт

Вы выбрали: Токарные станки DMTG. Серия CW

Подобрать аналог

Вы выбрали: Токарные станки DMTG. Серия CW

Сервис

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ

Модель	Старая цена	Новая цена
CW 6280E/2000	~~35000 USD~~	30000 USD

НАЗНАЧЕНИЕ:

Токарно-винторезные станки серии CW предназначены для черновой обработки и являются аналогами станков «Рязанского станкостроительного завода».

На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб (метрической, модульной, дюймовой и питчевой). Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Класс точности Н. Для удобства работы и повышения точности применяется устройство цифровой индикации – УЦИ.

Токарно-винторезный станок мод. CW6263E является аналогом станков 1М63, 16К40, ДИП-300, 1Д63А,1М63Ф101, 163, 1М63Б, СА630С, СМ1763, Б16Д330. Конструкция станка и органы управления полностью идентичны самому распространенному на территории бывшего СССР токарному станку 1М63.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарно-винторезные станки серии CW могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой и черновой обработке.

Автомобильная промышленность

Машиностроение

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

1М63 производства DMTG (№1 в Китае, №3 - в мире);
Проверенная конструкция. Простота в обслуживании;
Съем до 5 мм на сторону. Идеален для черновой обработки.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

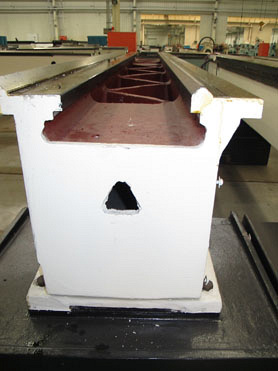

	СТАНИНА Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия.

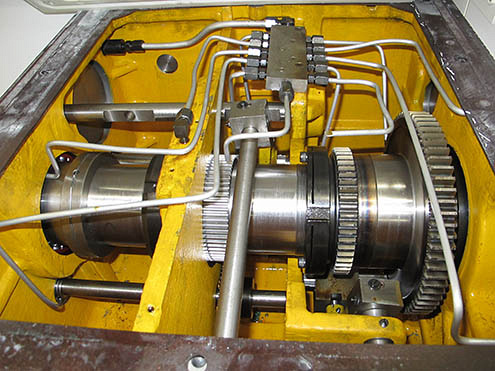

	КОРОБКА ПОДАЧ Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью.

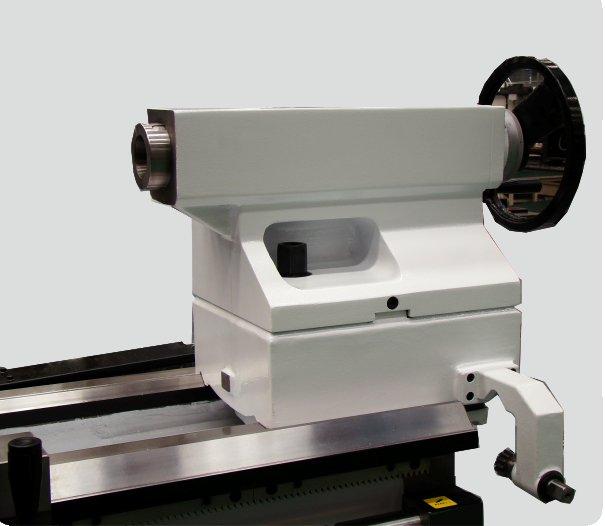

	ЗАДНЯЯ БАБКА Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

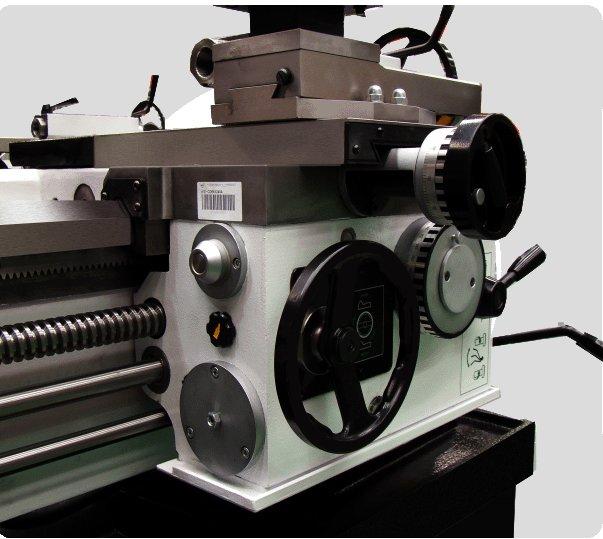

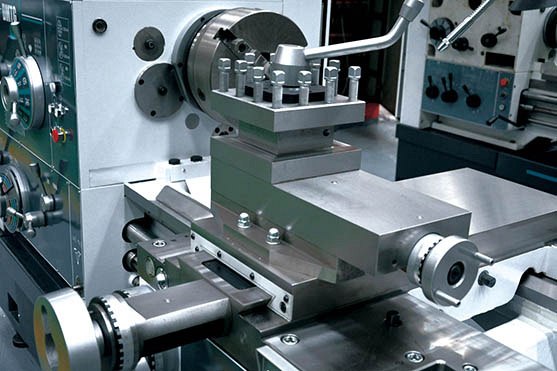

	СУППОРТ Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях.

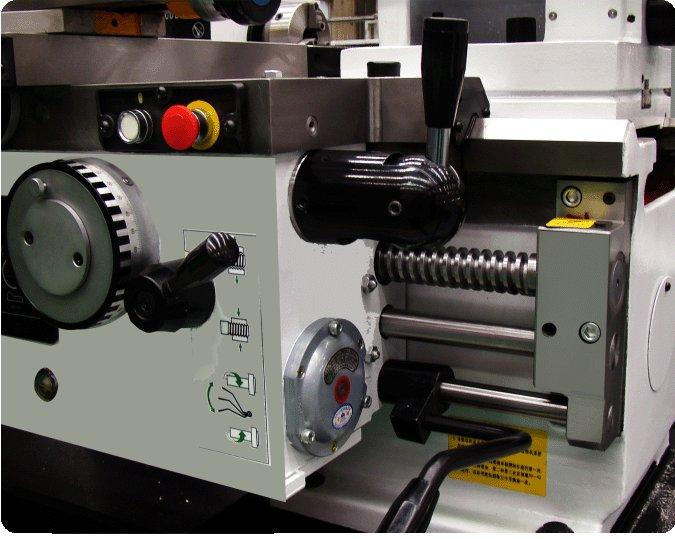

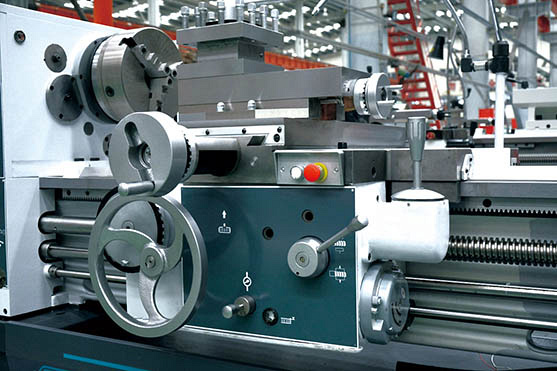

	ПЕРЕКЛЮЧАТЕЛЬ ПОДАЧ Многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении.

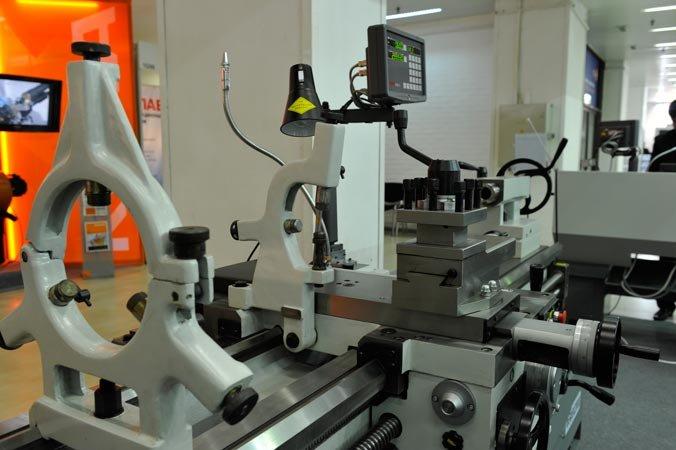

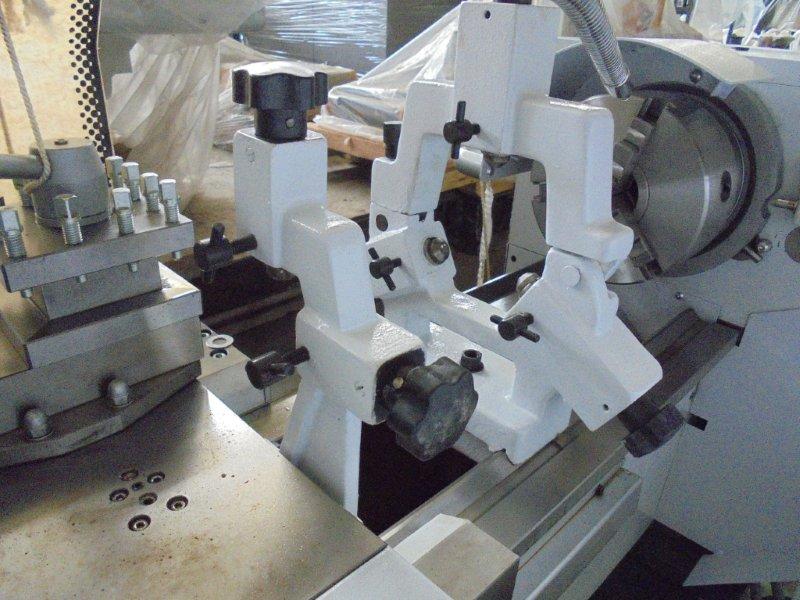

	ЛЮНЕТЫ Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

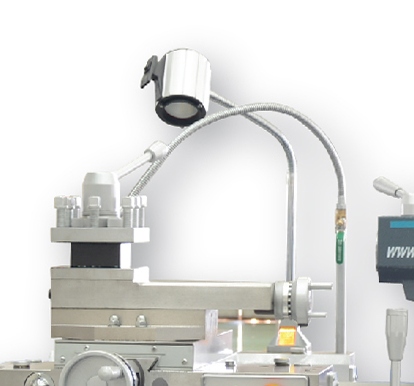

	ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.

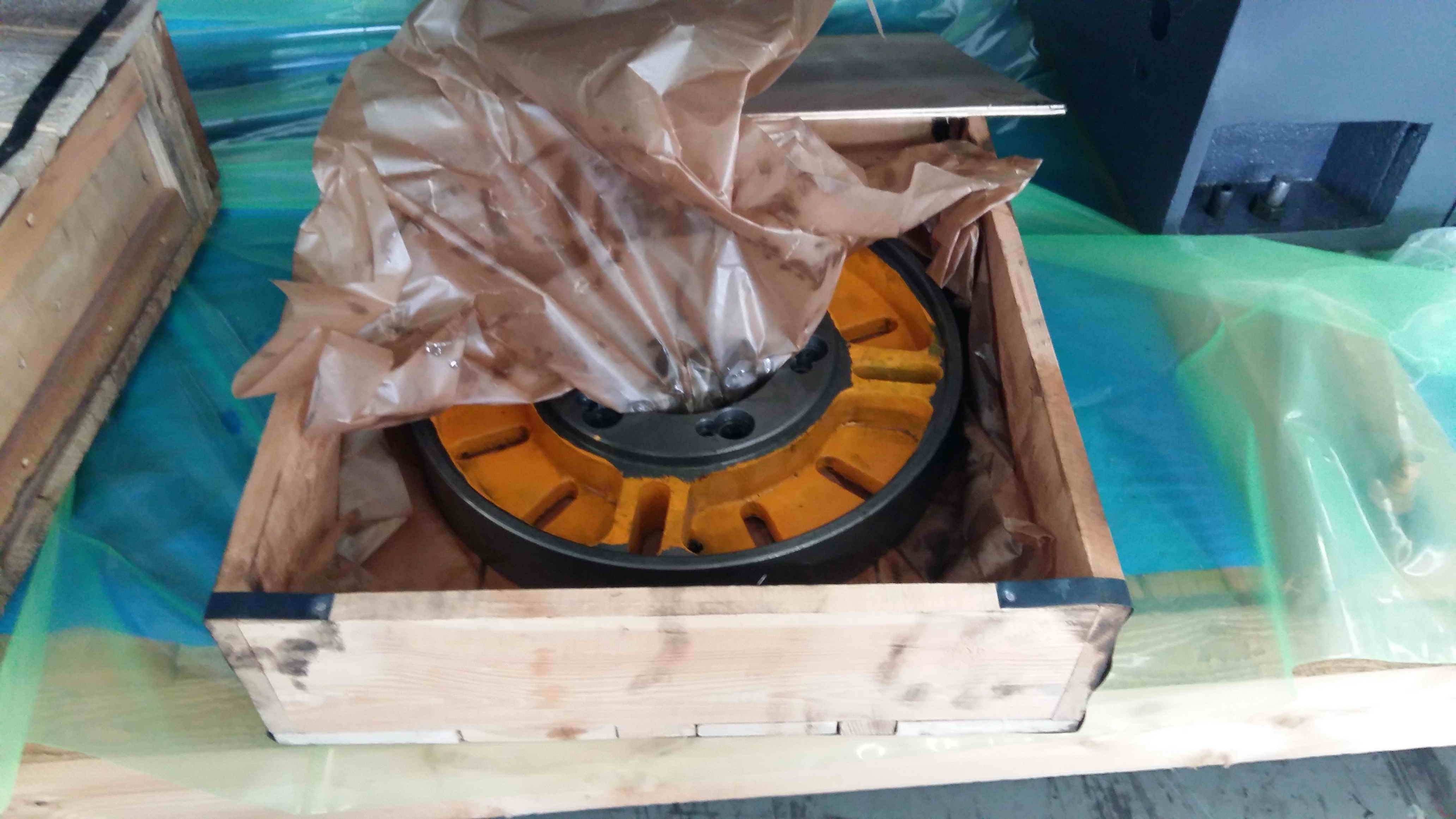

	ПЛАНШАЙБА Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов.
	ЛЮНЕТ ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
3-Х КУЛАЧКОВЫЙ ПАТРОН Самоцентрирующий трехкулачковый патрон предназначен для установки и закрепления заготовок для последующей механической обработки.
ДОКУМЕНТАЦИЯ НА РУССКОМ ЯЗЫКЕ
НЕ ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР
ПРЕСС-МАСЛЕНКА

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

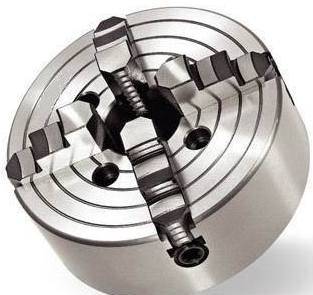

	4-Х КУЛАЧКОВЫЙ ПАТРОН Четырехкулачковый патрон используется для установки и закрепления деталей со смещенной осью вращения, некруглой и несимметричной формы.

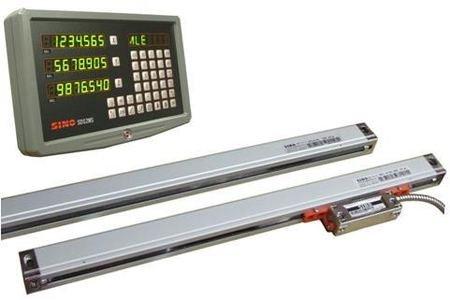

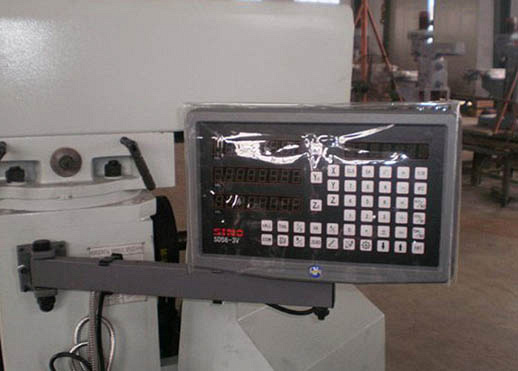

	УЦИ Все универсальные токарные станки DMTG серии CW опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации.

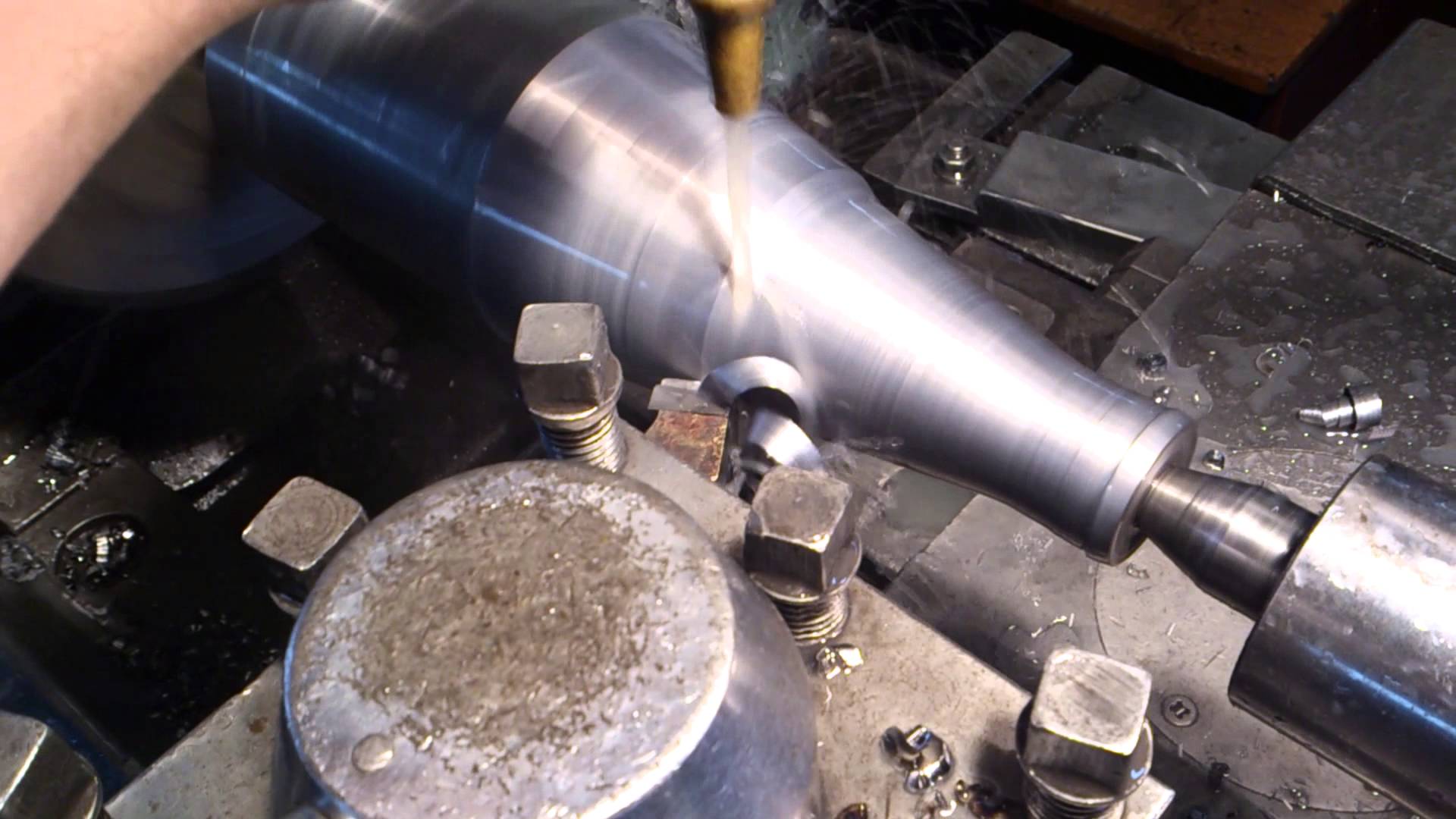

	ПРИСПОСОБЛЕНИЕ ДЛЯ ТОЧЕНИЯ КОНУСОВ Для обработки конических поверхностей с углом уклона до 10 - 12° современные токарные станки можно оснастить приспособлением для точения конусов.
	ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз.
БЫСТРОСМЕННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
УВЕЛИЧЕНИЕ МОЩНОСТИ ГЛАВНОГО ПРИВОДА
УСТРОЙСТВО ОПТИЧЕСКОЙ ИНДИКАЦИИ
ЛЮНЕТ ПОДВИЖНОЙ И НЕПОДВИЖНЫЙ УВЕЛИЧЕННОГО РАЗМЕРА
ИНСТРУМЕНТ

Модель	CW6263E	CW6280E	CW62100E
Максимальный диаметр обработки над станиной, мм	630	800	1000
Максимальный диаметр обработки над суппортом, мм	350	480	710
Размер патрона, мм	315	400	400
Максимальная длина обработки, мм	1500 2000 3000 4000 5000 6000	1500 2000 3000 4000 5000 6000	3000 4000 5000 6000
Максимальный диаметр обработки в выемке станины, мм	800	1000	1230
Ширина ГАПА, мм	350	350	350
Максимальный вес заготовки, кг	2000	2000	2000
Ширина станины, мм	550	550	550
Торец шпинделя	C11	C11	C11
Конус шпинделя	1 : 20	1 : 20	1 : 20
Сечение хвостовика инструмента, мм	30 х 30	30 х 30	30 х 30
Мощность электродвигателя главного привода, кВт	11	11	11
Диаметр отверстия в шпинделе, мм	100 (130 опция)	100 (130 опция)	100 (130 опция)
Диапазон скоростей вращения шпинделя, об/мин	7,5 - 1000	7,5 - 1000	7,5 - 1000
Количество диапазонов вращения шпинделя	18	18	18
Быстрые перемещения по оси X, м/мин	3,8	3,8	3,8
Количество подач	64	64	64
Скорость подачи по осям Х, мм/об	0,1 - 1,52	0,1 - 1,52	0,1 - 1,52
Пределы шагов метрических резьб, мм	0,5 - 240	1 - 240	0,5 - 240
Пределы шагов дюймовых резьб, ниток/дюйм	1 - 28	1 - 14	1 - 28
Пределы шагов модульных резьб, модуль	0,5 - 120	0,5 - 120	0,5 - 120
Пределы шагов питчевых резьб, питч диаметральный	1 - 28	1 - 28	1 - 28
Диаметр пиноли задней бабки, мм	100	100	100
Выдвижение пиноли задней бабки, мм	240	240	240
Конус пиноли задней бабки	М6	М6	М6
Габаритные размеры (для РМЦ 3000 мм):
Длина, мм	5130	5130	5130
Ширина, мм	1340	1380	1460
Высота, мм	1830	1830	1830
Вес, кг	5000	5200	5500
