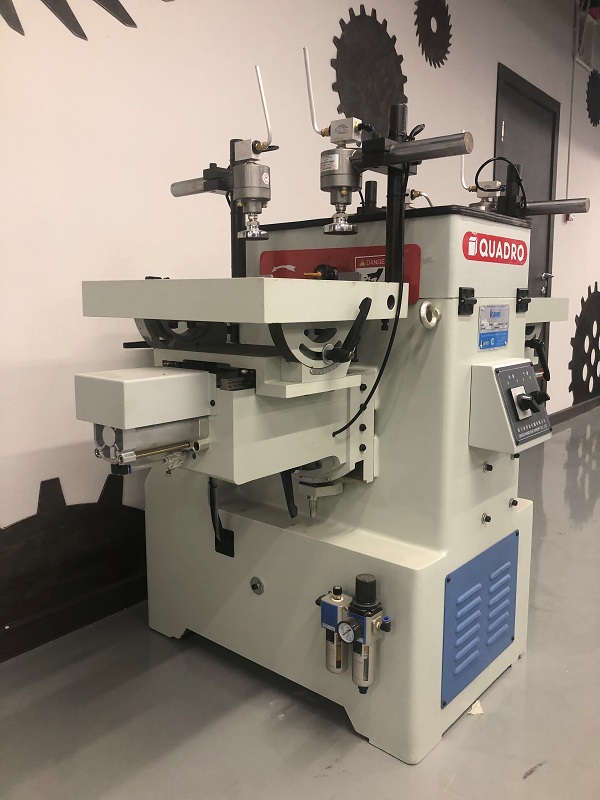

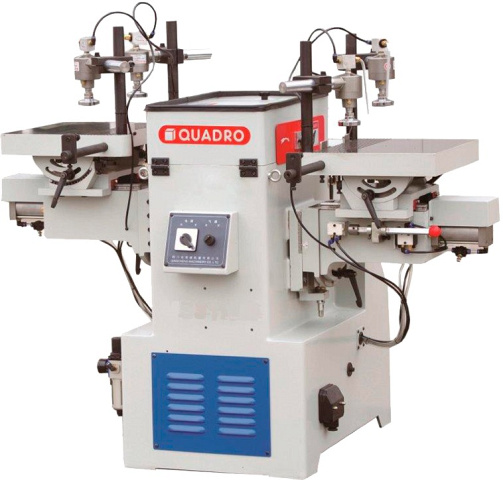

Сверлильно-пазовальный автоматический станок QUADRO MS3112

Сверлильно-пазовальный автоматический станок QUADRO MS3112
  • Производитель: QUADRO

    Страна: Китай

  • Для стульев

    Автомат

    Вес: 550 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Сверлильно-пазовальный автоматический станок QUADRO MS3112

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Сверлильно-пазовальный автоматический станок QUADRO MS3112

Подобрать аналог

Вы выбрали: Сверлильно-пазовальный автоматический станок QUADRO MS3112

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для нарезания продольных пазов и гнезд под шип, сверления отверстий.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в мебельных и столярных производствах, занятых выпуском стульев и столов.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ :

Сверлильно-пазовальный станок MS 3112, образцы получаемых пазов



СХЕМА ОБРАБОТКИ:

Сверлильно-пазовальный станок MS 3112, схема обработки



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

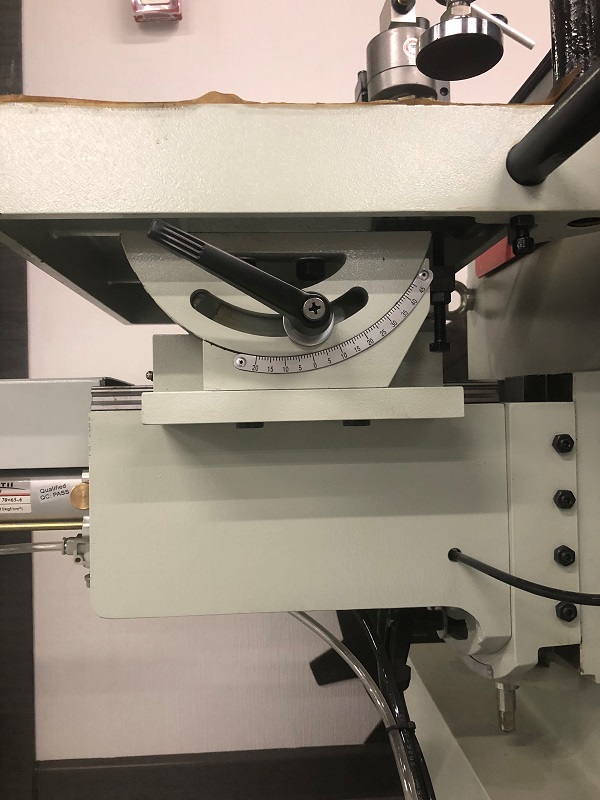

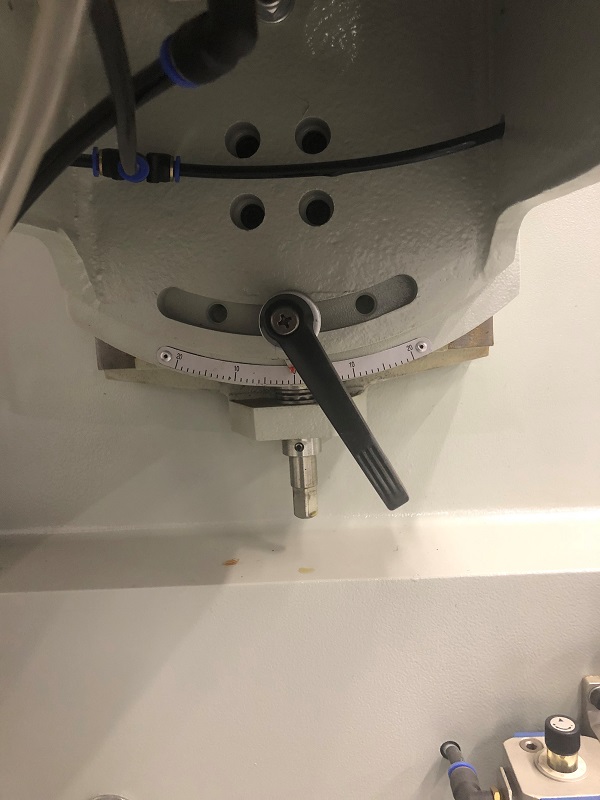

НАКЛОН СТОЛА ВПЕРЕД / НАЗАД

Точная регулировка наклона стола вперед/назад осуществляется по угловой шкале +/- 45°. В выбранном положении стол фиксируется зажимными винтами с обеих сторон.

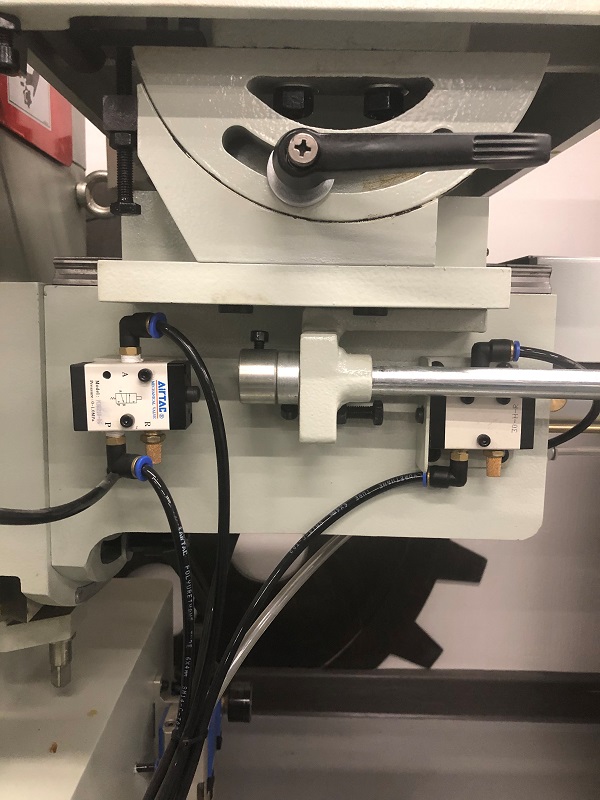

НАКЛОН СТОЛА ВЛЕВО / ВПРАВО

Точная регулировка наклона стола влево/вправо осуществляется по угловой шкале +/- 20°. В выбранном положении стол фиксируется зажимным винтом.

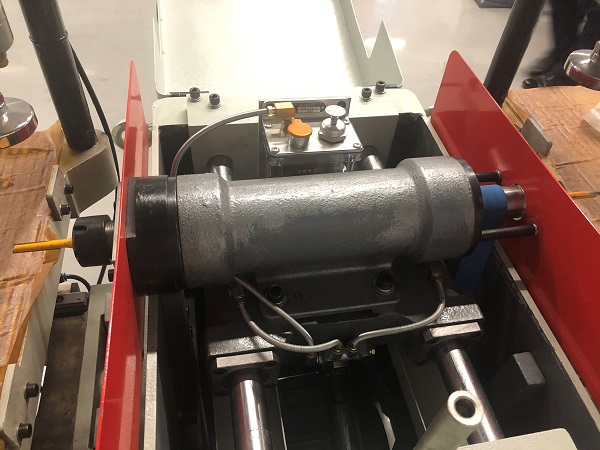

СИСТЕМА СМАЗКИ ШПИНДЕЛЯ

Оснащена масляным баком, шлангами, проведенными в соответствующие точки и ручным насосом. Это позволяет снизить человеческий фактор при обслуживании шпинделя и увеличивает ресурс станка.


ПОДАЧА СТОЛОВ

Гидропневматическая подача столов обеспечивает плавность и равномерность хода даже при обработке твердых пород древесины.

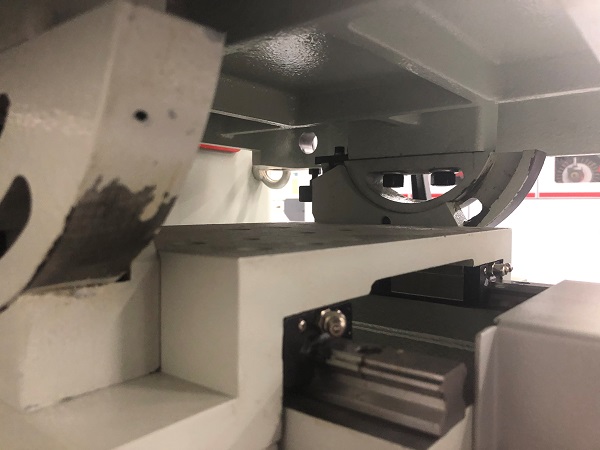

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

Столы перемещаются по надежным линейным направляющим, что гарантирует точность и легкость хода.


НАПРАВЛЯЮЩИЕ ГЛУБИНЫ ПАЗА

Глубина паза удобно регулируется концевым выключателем.

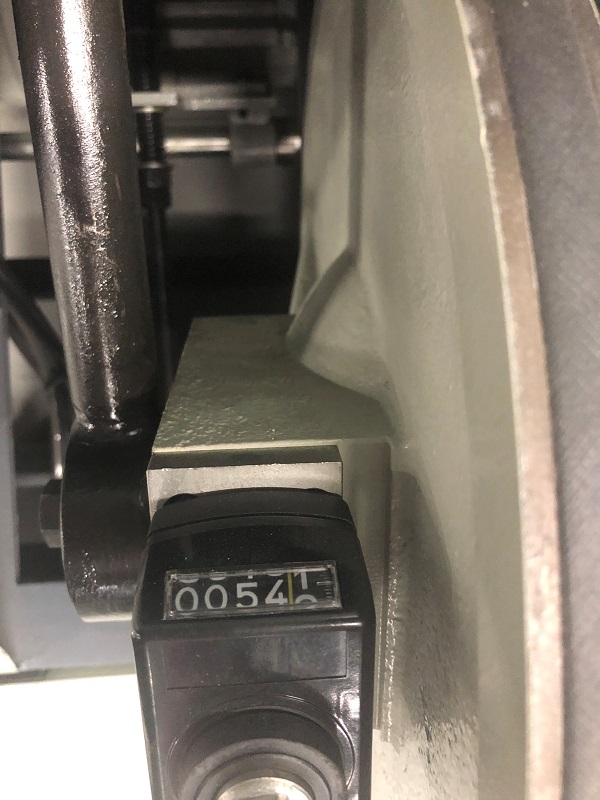

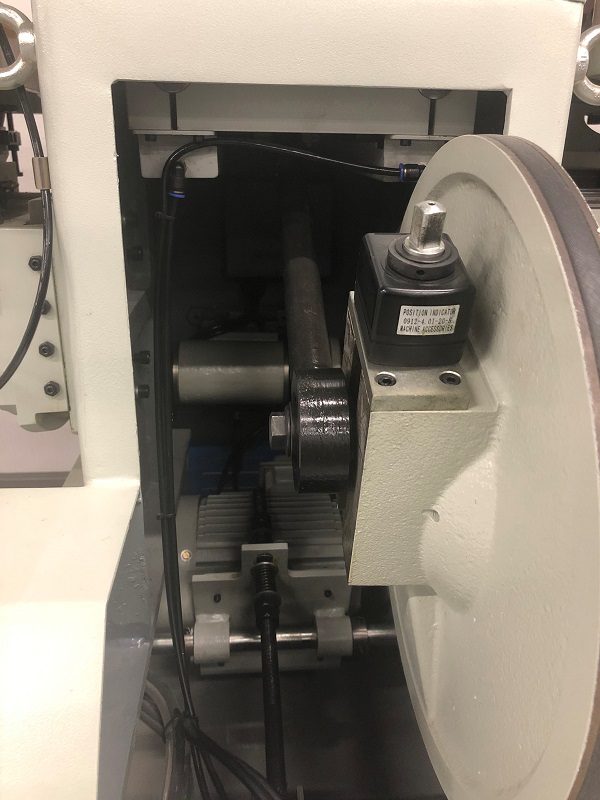

НАСТРОЙКА ШИРИНЫ ПАЗА

Ширина паза удобно регулируется с помощью цифрового счетчика.

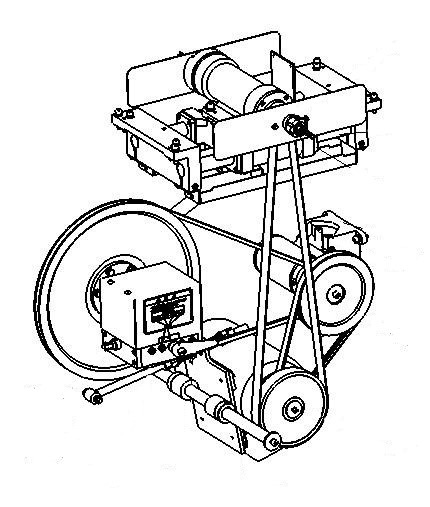

СИСТЕМА ПРИВОДОВ

Скорость вращения инструмента и скорость осцилляции регулируются отдельными ремнями. Это значительно повышает надежность всей системы и позволяет увеличить скорость вращения инструмента до 15 200 об/мин, а скорость осцилляции изменять в диапазоне 170 - 230 движений/мин.

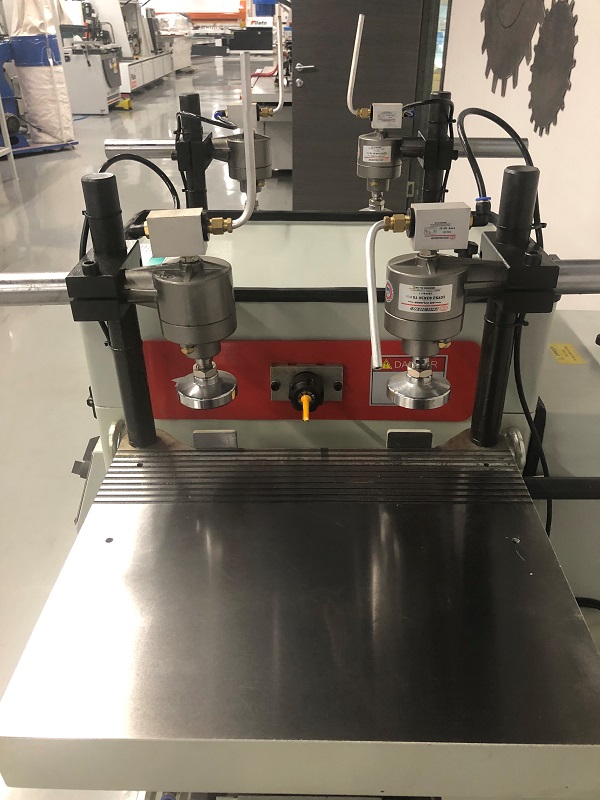

ПРИЖИМ ЗАГОТОВКИ

Каждый стол оснащен двумя пневмоприжимами. Обдув детали сжатым воздухом во время обработки.

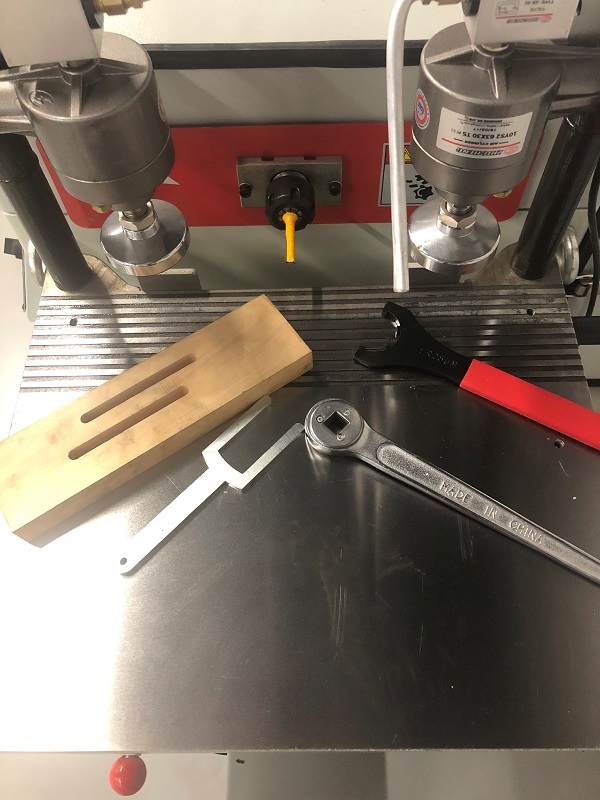

ЗИП

В комплекте с каждым станком идет ЗИП.

Каждый станок тестируется перед отгрузкой с завода, тестовую деталь кладут в комплект.
