Тайвань
Макс. размер заготовки:
800 x 460 x 350 мм
Макс. вес заготовки: 180 кг
Тип управления осями: X, Y – ручное,
Z – контроллер
Вес: 800 кг
• Поиск кромки и центра отверстия для наладки станка за 2 минуты
• Управление при помощи 99 встроенных режимов (S-кодов) позволяет обучить работе на станке за 1 день оператора, даже без опыта работы на электроэрозионном станке
• Применение лицезированных технологий Sodick (Япония)
НАЗНАЧЕНИЕ:
"Супердрели" позволяют получать отверстия значительно быстрее традиционных методов, а также "сверлить" там, где получение отверстий в твердых металлах механическими способами практически невозможно.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используются в инструментальной, ювелирной, приборостроительной, электронной, авиационной, космической, автомобильной промышленностях, а также на небольших предприятиях, где необходимо получать глубокие отверстия небольшого диаметра в труднообрабатываемых электропроводных материалах.
Детали аэрокосмической промышленности
Порошковая керамика ZrO2
Углеродистая сталь большой толщины
Отверстие подачи СОЖ в метчике
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ПОЛУЧЕНИЕ ОТВЕРСТИЙ НЕБОЛЬШОГО ДИАМЕТРА В РАЗЛИЧНЫХ МАТЕРИАЛАХ В том числе закаленных сталях и твердых сплавах, с глубиной до 10 диаметров. |
| | ПРИМЕНЕНИЕ В КАЧЕСТВЕ ДИЭЛЕКТРИКА ДИСТИЛЛИРОВАННОЙ ВОДЫ Простота и экономичность в эксплуатации и обслуживании. |

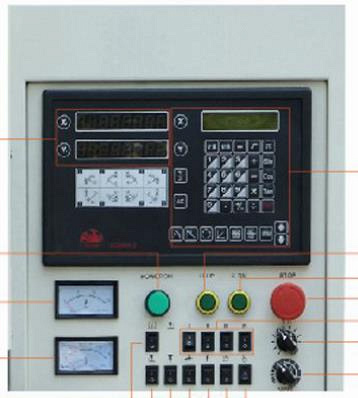

| | УЦИ ПО 3-М ОСЯМ Высокая точность обработки. |
| | ВЫСОКИЙ КОНТРОЛЬ КАЧЕСТВА ОБОРУДОВАНИЯ Надежность и высокая точность станков. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| | ШПИНДЕЛЬ ER |
| | ЛАТУННЫЕ ТРУБКИ (ЭЛЕКТРО-ИНСТРУМЕНТЫ) Ø0,5 x 400 x 10 ММ Латунные электроды с отверстием для подачи СОЖ. |
| | ОГРАЖДЕНИЕ ЗОНЫ ОБРАБОТКИ Защита от разбрызгивания СОЖ. |

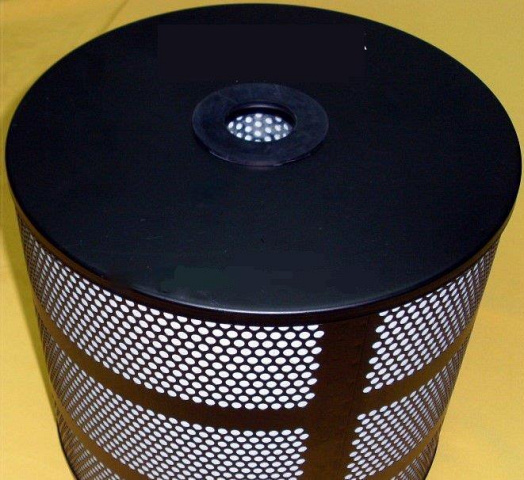

| | ФИЛЬТР Увеличивает срок службы СОЖ, улучшает качество обработки. |
| НАПРАВЛЯЮЩАЯ ДЛЯ ЭЛЕКТРОД-ИНСТРУМЕНТА Ø1,0 ММ | |
| ЛАТУННЫЕ ТРУБКИ (ЭЛЕКТРО-ИСНТРУМЕНТЫ) Ø1,0 x 400 x 10 ММ | |
| РЕЗИНОВЫЕ УПЛОТНИТЕЛИ Ø1,0 ММ - 3 ШТ. | |
| НАПРАВЛЯЮЩАЯ ДЛЯ ЭЛЕКТРОД-ИНСТРУМЕНТА Ø0,5 ММ | |
| РЕЗИНОВЫЕ УПЛОТНИТЕЛИ Ø0,5 ММ - 3 ШТ. | |
| ПРОМЫВОЧНОЕ СОПЛО | |
| ФИЛЬТРЫ | |
| КОМПЛЕКТ ИНСТРУМЕНТА ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА | |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | ЦАНГИ ДЛЯ ER ШПИНДЕЛЯ |
| | ВЫСОКОТОЧНЫЙ ПАТРОН ER 0,5 - 3,0 ММ |
| БУМАЖНЫЙ ФИЛЬТР (1 КОРОБКА) | |
