Пила для раскроя камня DENVER Skema Plus

Пила для раскроя камня DENVER Skema Plus
Пила для раскроя камня DENVER Skema Plus
Пила для раскроя камня DENVER Skema Plus
Пила для раскроя камня DENVER Skema Plus
Пила для раскроя камня DENVER Skema Plus
Пила для раскроя камня DENVER Skema Plus
Пила для раскроя камня DENVER Skema Plus
Пила для раскроя камня DENVER Skema Plus
  • Производитель: DENVER

    Страна: Италия

  • Количество осей: 4 шт.

    Макс. Ø диска: 500 / 625 мм

    Мощность шпинделя: 11 кВт

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Пила для раскроя камня DENVER Skema Plus

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Пила для раскроя камня DENVER Skema Plus

Подобрать аналог

Вы выбрали: Пила для раскроя камня DENVER Skema Plus

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

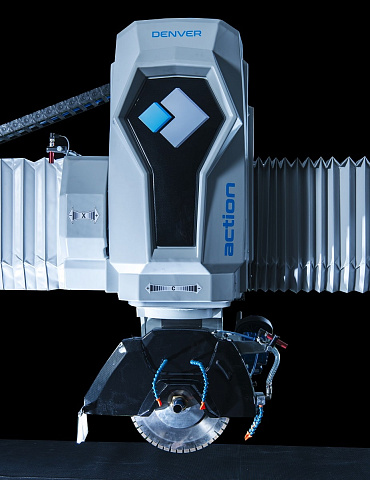

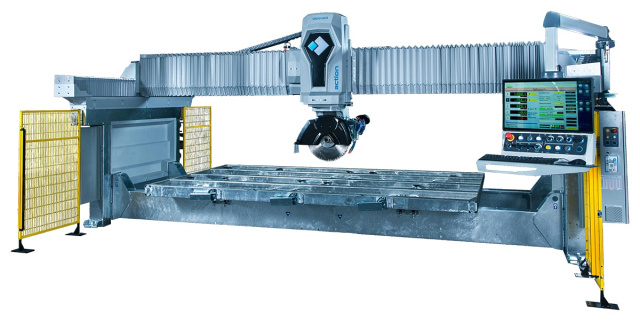

SKEMA PLUS – это современная моноблочная мостовая пила с наклоняемым пильным диском, обеспечивающим высокую точность работы и оцинкованной станиной для долгого срока службы.

Головной узел, оснащенный четырьмя интерполированными осями, передвигается по направляющим из высокопрочной стали с использованием шарикоподшипников, не требующих регулировки и обслуживания на протяжении всего срока службы станка.

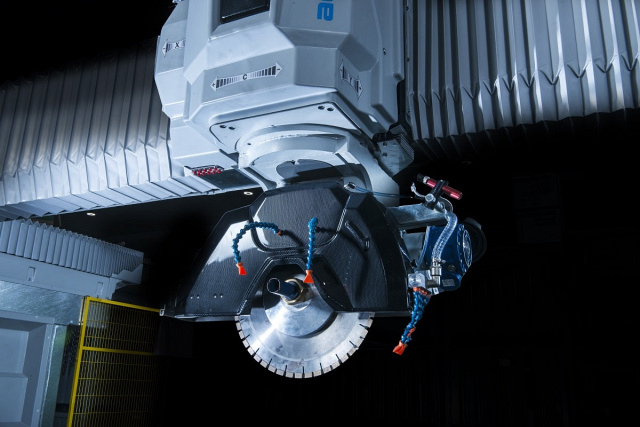

Пильный диск устанавливается непосредственно на вал электродвигателя (прямая передача), что обеспечивает легкость и жесткость конструкции. Наклон диска от 0 до 90° с возможностью фиксации под 45° позволяет обеспечивать точные резы под углом.

Автоматический разворот головы на угол от -5 до +185 позволяет производить криволинейные резы, и резы по диагонали, при этом отпадает необходимость поворачивать слэб или стол, что увеличивает качество раскроя, позволяя станку быть высокопроизводительной и универсальной машиной с самой высокой степенью комфорта для оператора.

Модернизированная в 2017 году версия станка получила усиленный мост, стол и станину, с ребрами/косынками жесткости, косозубые рейки на осях и высокоточные направляющие типа “ласточкин хвост”.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • Прямолинейные резы (к примеру, для производства лестниц).
  • Криволинейные резы ( к примеру, для производства моек, столешниц и т.п.).
  • Наклонные резы под 45° (к примеру, для столешниц и другой мебельной фурнитуры).
  • 3D прямолинейное профилирование (к примеру, арки, карнизы, перилла); Также опционально доступна возможность и криволинейного профилирования.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

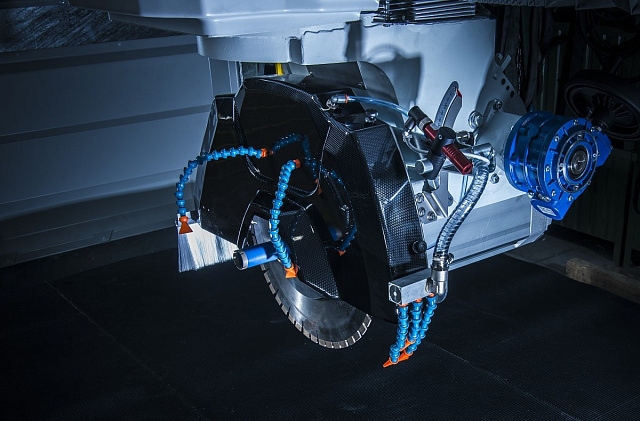

ДВИГАТЕЛЬ

Мотор мощностью 15 л.с. / 11 кВт (S6) валом диаметром 50 мм, и пластиковым кожухом для пильного диска.

ПОВОРОТНЫЙ УЗЕЛ / НАКЛОННЫЙ УЗЕЛ

Головной узел поворачивается на различный угол в диапазоне от -5° до +185° с выключателями безопасности.

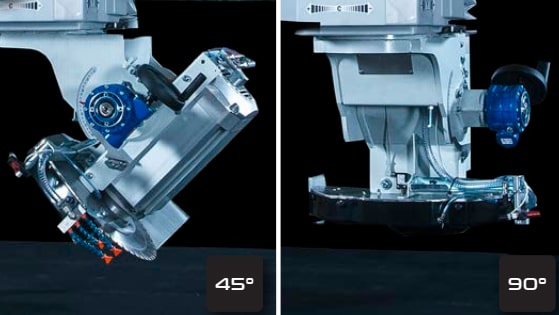

Наклон диска от 0° - 90° настраивается с помощью ручного механизма. Упор под 45° оснащен микрометром, позволяя оперативно выставить корректный угол для наклонного реза (например, 44° / 46°).

СИСТЕМА ЧПУ

Система ЧПУ состоит из:

  • Блока управления станком OSAI с Windows 10.
  • Консольного пульта управления с 21” сенсорным монитором.
  • Клавиатура, мышка, стилус.
  • DDX EASYSTONE NC Новейший русифицированный интерфейс визуального управления.

ПРОИЗВОДИТЕЛЬНОСТЬ

Эксклюзивные технические решения, разработанные компанией DENVER для своих тяжелых мостовых пил обеспечивают непревзойденную прочность, скорость резки более 4 м/мин. для 3 см. гранитных слэбов, низкие затраты на содержание станка и увеличенный срок службы, благодаря:

  • Централизованной системе смазки.
  • Усиленным подшипникам.
  • Усиленной конструкции из закаленной стали.
  • Не требующим замены шарикоподшипникам на высокоточных направляющих типа “ласточкин хвост”.
  • Верхней балке с ребрами жесткости, произведенной из высокопрочной стали и обеспечивающей максимальную прочность и точность.
  • Запатентованной соединительной системе пружин и реечной трансмиссии.
  • Улучшенной антикоррозийной обработке с эпоксидным покрытием в два слоя.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

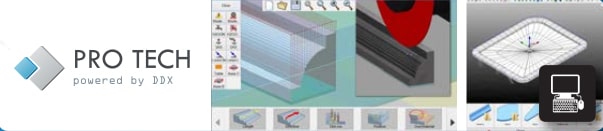

Управление осуществляется через визуальный интерфейс DDX EASYSTONE NC.

Поддерживающий функционал:

  • Простое черчение (от точки к точке).
  • Импорт файлов DXF.
  • Функция «МУЛЬТИ-СЛЭБ».
  • Автоматический нестинг.
  • Единичные и множественные резы диском.
  • Комбинированная резка диском и сверлом или фрезой.
  • Моделирование траектории движения инструмента с визуализацией стола, слэба, диска и фрезы, вакуумных присосок.
  • Интерполяция по 4 осям.
  • Контроль параметров обработки в режиме реального времени.



РАБОЧИЕ ПЕРЕМЕЩЕНИЯ ПО ОСЯМ:

ОСЬ X

Поперечное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим типа “ласточкин хвост”. Максимальное перемещение составляет 3500 мм. Скорость перемещения составляет 0 - 16 м/мин.

ОСЬ Y

Продольное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим. Максимальное перемещение составляет 1900 мм. Скорость перемещения составляет 0 - 16 м/мин.

ОСЬ Z

Вертикальное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим типа “ласточкин хвост”. Максимальное перемещение составляет 370 мм. Скорость перемещения составляет 0 - 16 м/мин.


ОСЬ C

Позволяет поворачивать головной узел на угол от -5° до +185° с динамической интерполяцией по осям X, Y и Z.



ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

SKEMA PLUS Станок для 4 осевого раскроя

Комплектация:

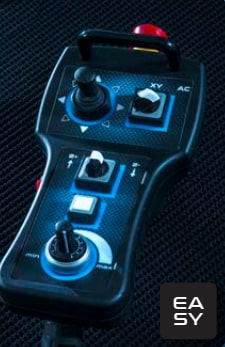

  • Дополнительный ручной пульт управления.
  • Шпиндель мощностью 11 кВт / 15 л.с. / 1400 об/мин.
  • Интерполированный автоматический поворот шпинделя от -5° до +185°.
  • Ручной наклон шпинделя от 0° до 90°.
  • Фиксированный горизонтальный стол. Размеры 3500 х 1900 мм.

Система ЧПУ состоит из:

  • Блока управления станком OSAI с ОС Windows 10.
  • Консольного пульта управления с 21” монитором.
  • Программное обеспечение DDX EASYSTONE NC.

Функционал:

  • Простое черчение (от точки к точке).
  • Импорт файлов DXF.
  • Функция «МУЛЬТИ-СЛЭБ».
  • Автоматический нестинг.
  • Единичные и множественные резы диском.
  • Моделирование траектории движения инструмента с визуализацией стола, слэба, диска и фрезы.
  • Контроль параметров обработки в режиме реального времени.

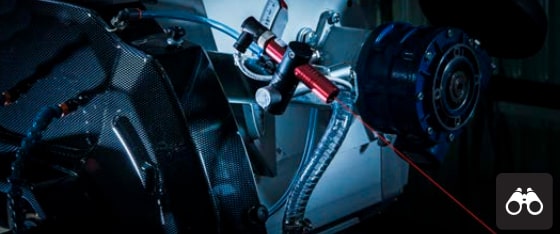

  • Лазерный указатель пропила.
  • Лазерный указатель позиционирования шпинделя.
  • Кожух под 500 мм диск.
Инвертер для регулировки оборотов шпинделя (800 - 3000 об/мин)
Гидравлический наклоняемый стол 3500 х 1900 мм
EASYSTONE CAD-CAM Программное обеспечение для работы с диском

Функционал:

  • 2D CAD-CAM черчение.
  • Импорт файлов DXF, PDF, IMG.
  • Функция «МУЛЬТИ-СЛЕБ».
  • Автоматический или ручной нестинг (в комплекте с функцией букматч).
  • Прямые, кривые резы с интерполяцией по осям X,Y,C и A и отдельно с позиционированием по оси Z.
  • Прямые карнизы (с интерполяцией по оси Z) с диском в вертикальном положении.
  • Прямые карнизы с диском в горизонтальном положении.
  • Интерполяция по 4 осям.
  • Контроль параметров обработки в режиме реального времени.
EASYSTONE CAD 2D Программное обеспечение для создания 2D чертежей
Увеличенная ось Y - до 2650 мм
EASYSTONE NC PHOTO для консольного пульта управления

Система фотосъемки с установкой цифровой камеры. Увеличивает высоту машины.

Функционал:

  • Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости.
  • Преобразует изображение в CAD-файл для оптимизации раскроя.
  • Увеличивает высоту машины.
EASYSTONE NC программное обеспечение для консольного пульта управления для работы с блоками (карнизы)

  • Линейные и криволинейные карнизы с диском в вертикальном положении.
  • Линейные карнизы с диском в горизонтальном положении.
  • Черновая и чистовая зачистка диском с 3-осевой интерполяцией по осям X-Y-Z.

Выборка и сужение блоков в разрезе 2D достижимы с помощью диска, управление 3D-профилями.

EASYSTONE PHOTO Система фотосъемки с установкой цифровой камеры

Увеличивает высоту машины

Функционал:

  • Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости.
  • Преобразует изображение в CAD-файл для оптимизации раскроя.
