Станок для раскроя камня OMAG Digitale 5

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
OMAG
Италия

Количество осей: 5 шт.

Макс. Ø диска: 625 мм

Мощность шпинделя: 18 кВт

Преимущества
  • Автоматическая смазка всех подвижных частей
  • Датчик измерение толщины заготовок
  • Конструкция из оцинкованной стали
  • HRP дополнительный шпиндель
  • ПО рассчитывает производительность и создает отчет

НАЗНАЧЕНИЕ:

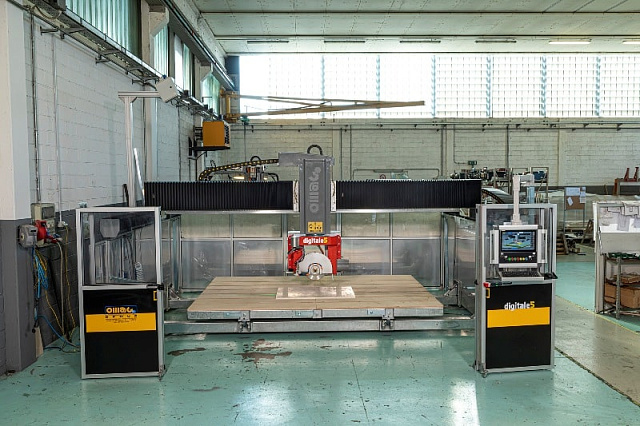

Моноблочный станок для резки в 5 осях. Специально разработан для резки (за один или несколько проходов) изделий из гранита, мрамора, искусственного камня и керамики.

Благодаря использованию вакуумного подъемника весь процесс резки может быть оптимизирован для того, чтобы сократить время цикла и производственный брак.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

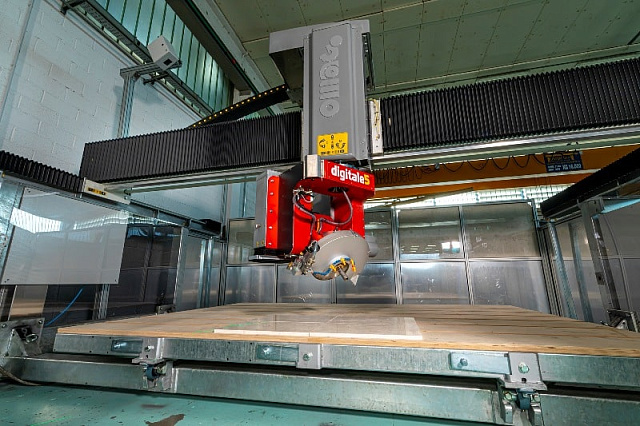

ПЕРЕМЕЩЕНИЕ ПО ОСЯМ

Перемещения по всем осям происходит по линейным направляющим с рециркуляционными шарикоподшипниками, приводимыми в движение шестерней и реечной прецизионной системой для осей X и Y, а для оси Z-шариковым винтом и предварительно нагруженной гайкой.

  • Ось X - 3600 мм.
  • Ось Z - 400 мм.
  • Ось Y - 2.000 мм + 500 мм.
  • Ось C - Вращение от 0° до + 380°.
  • Ось B - Наклон от 0° до 90°.

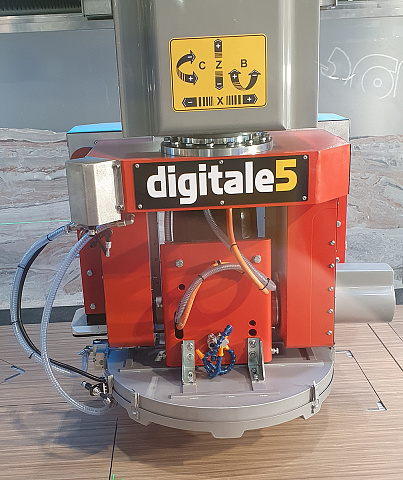

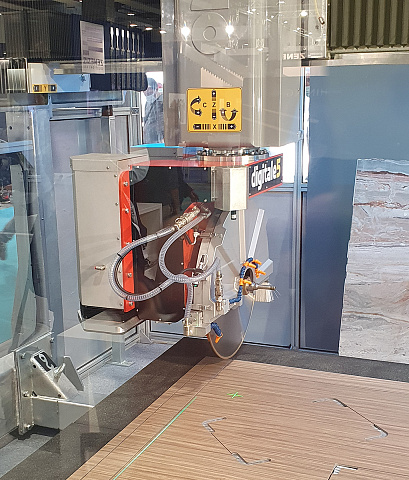

ОСНОВНОЙ ШПИНДЕЛЬ

  • 3-х фазный асинхронный двигатель.
  • Мощность в режиме (S1) 15 кВт 20,4 л.с.
  • Мощность в режиме (S6) 18 кВт 24.4 л.с.
  • Минимальный диаметр диска Ø 350 мм.
  • Максимальный диаметр диска Ø 625 мм.
  • Кожух из нержавеющей стали для диска Ø 625 мм.
  • Скорость вращения от 0 до 5000 об/мин.
  • Регулируется инвертером.
  • Воздушное охлаждение.
  • Крепление инструмента 1/2 Gas.
  • Смена ручная.
  • Внутреннее и внешнее охлаждение инструмента.

ВСПОМОГАТЕЛЬНЫЙ ШПИНДЕЛЬ

  • Максимальный диаметр инструмента 30 мм.
  • Крепление инструмента 1/2 Gas.
  • Рабочие обороты шпинделя до 12 000 об/мин.
  • Мощность шпинделя 2 л.с./1,5 кВт.
  • Вертикальное перемещение 100 мм.

РАБОЧИЙ СТОЛ 3600 х 2000 + 500 ММ

  • Рабочее пространство 3600 x 2000 + 500 мм.
  • Рабочая поверхность выполнена из деревянного покрытия толщиной 30 мм.
  • Функция наклона стола с помощью гидравлической системы позволяет наклонять стол до 85 при нагрузке около 900 кг.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

На всех подвижных частях машины установлена централизованная система смазки.

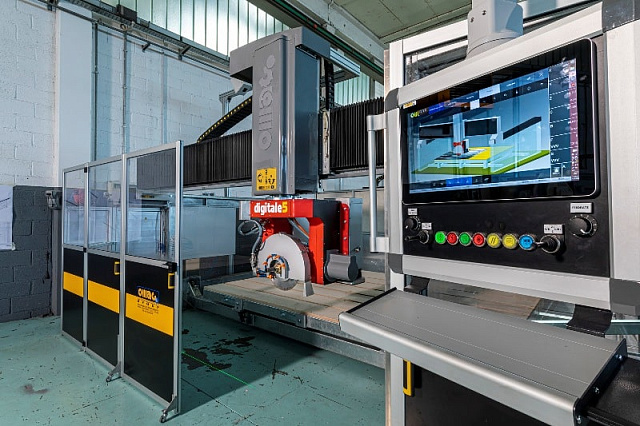

СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ

  • Панель управления оснащена 19-дюймовым цветным сенсорным ПК.
  • Клавиатура.
  • Джойстик для ручного перемещения по осям.
  • Удаленный сервис для диагностики.
  • Вспомогательная ручной пульт управления, соединенный кабелем с главным пультом управления. Дублирует основные органы управления, перемещение осей, подбор детали, аварийную остановку.
  • Машина оснащена стойкой ЧПУ NUM, подходящей для наиболее продвинутых 5 осевых станков.

По запросу станок может комплектоваться стойкой ЧПУ SIEMENS, отвечающей самым сложным требованием по скорости работы и функциональным возможностям.


OMAG FAST CUT V2 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

  • Программное обеспечение является удобным в использовании и использует базу данных с высокой производительностью.
  • Ручное выполнение одиночных разрезов.
  • Автоматическая резка многоугольных заготовок.
  • Интерполированная криволинейная резка.
  • Импорт файлов DXF.
  • Функция НЕСТИНГ.
  • Букматч.

SOFT FAST PHOTO DIGITAL CAMERA ЦИФРОВАЯ КАМЕРА

Поставляемое программное обеспечение воспроизводит цифровые изображения заготовок, сфотографированные в высоком разрешении. Камера располагается над станком, создавая предварительно откалиброванную зону съемки, способную распознавать координаты (X Y) заготовок относительно рабочего стола.

ПРЕСЕТТЕР ДЛЯ ДИСКА

Он состоит из механического датчика для измерения диаметра диска и программного обеспечения, которое автоматически заполняет таблицу инструментов.

ТОЛЩИНОМЕР

Он состоит из механического датчика для проверки реальной толщины камня.

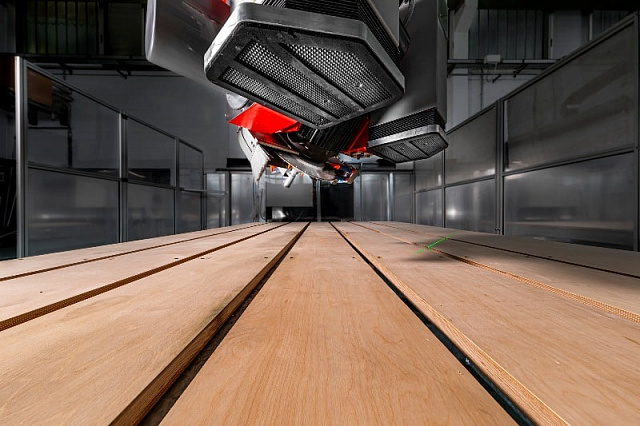

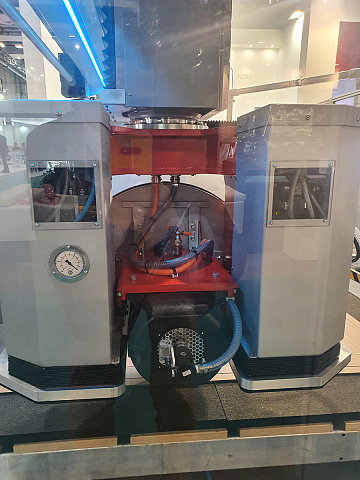

ВАКУУМНЫЕ ПРИСОСКИ

Это инновационная автоматическая и эффективная система для оптимизации цикла резки и производительности станка.

Присоски установлены за рабочей головой. Такая конфигурация позволяет удерживать инструмент, установленный на шпинделе.

  • Максимальная нагрузка 300 кг.
  • Присоски 340 x 180 мм + 340 x 180 мм.
  • Маленькие присоски 63 x 294 мм.
  • Вакуумные насосы Вентури.
