Производитель: IRONMAC
Распил заготовок: до 220 мм
Производительность: до 150 резов в смену (стальной пруток Ø 100 мм)
Поворотная рама: до 60º
Вес: 264 кг
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

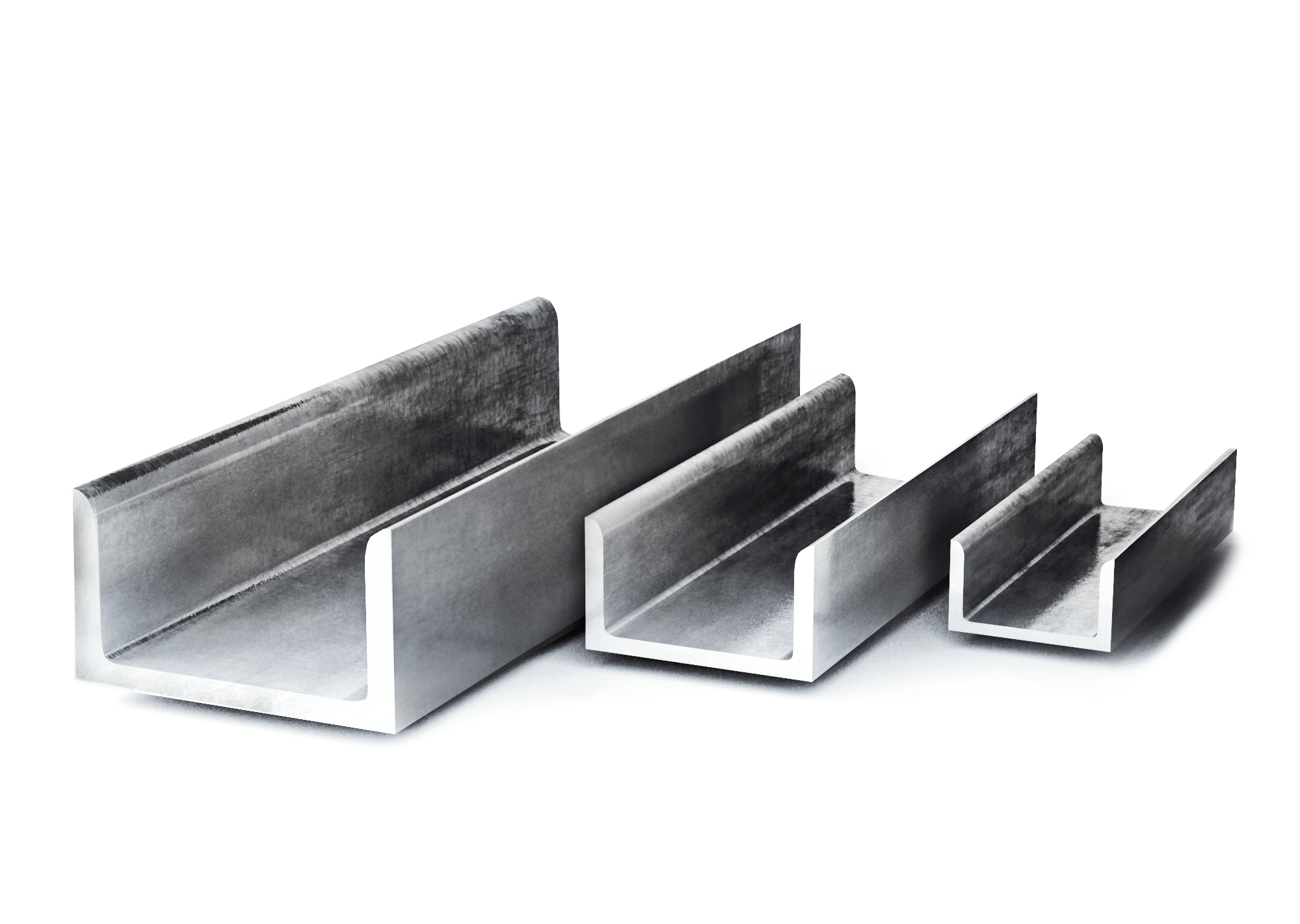

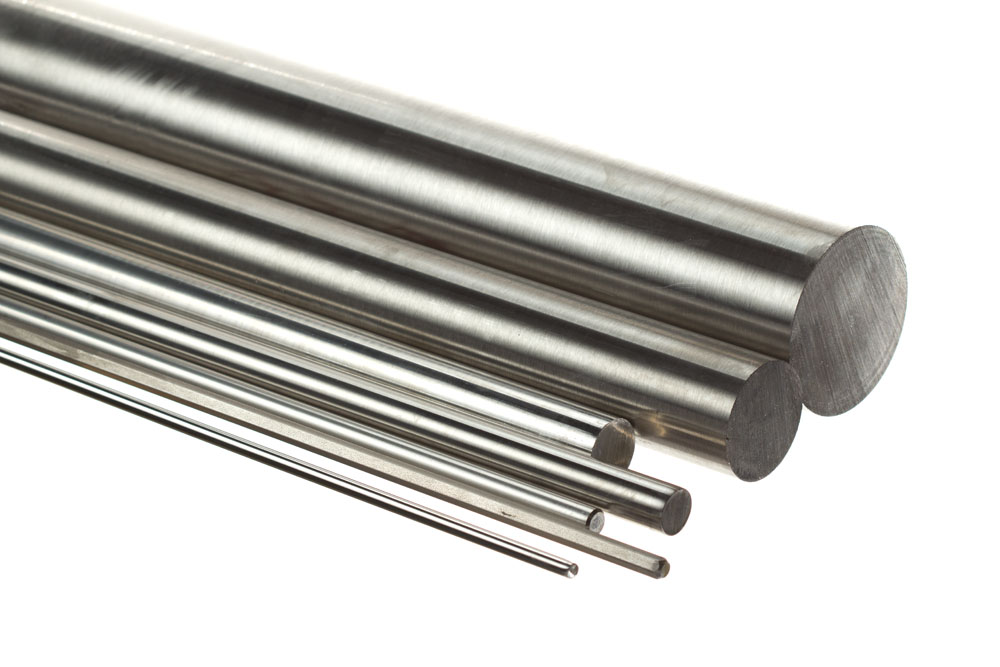

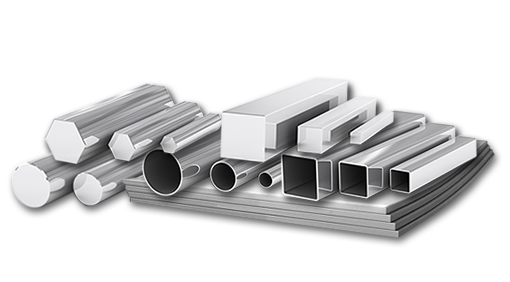

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

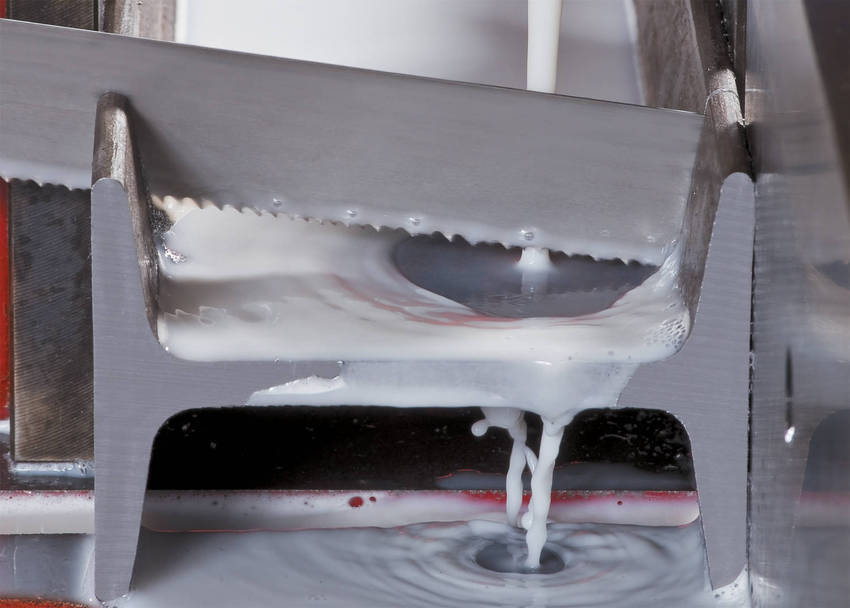

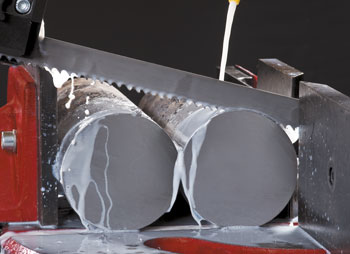

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |

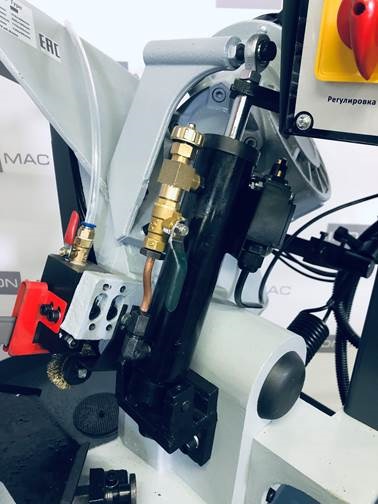

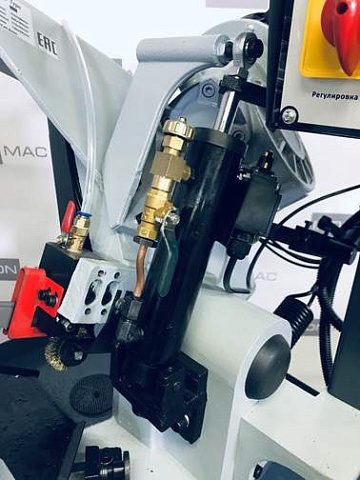

ОПУСКАНИЕ ПИЛЬНОЙ РАМЫ И РЕЗКА В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке. |
![]() |

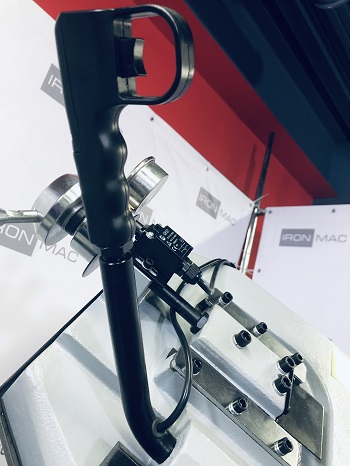

РЫЧАГ ОПУСКАНИЯ ПИЛЬНОЙ РАМЫ С КНОПКОЙ Необходим при ручном режиме работы для опускания пильной рамы. |
![]() |

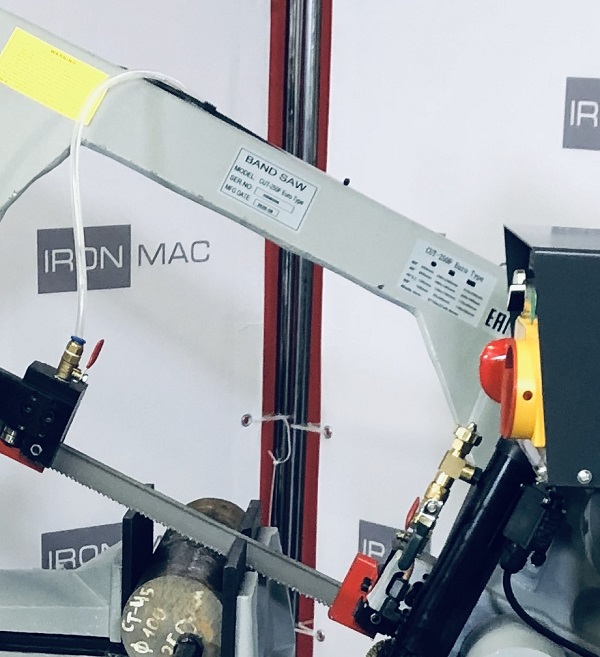

ЦЕЛЬНОЛИТАЯ ПИЛЬНАЯ РАМА Позволяет максимально гасить возникающие в процессе резания вибрации, тем самым продлевая срок службы инструмента и станка в целом. |
![]() |

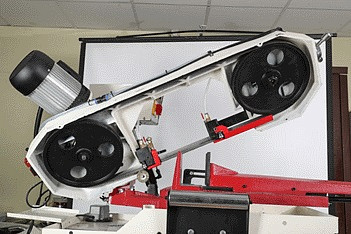

ВЫСОКОКАЧЕСТВЕННЫЕ ЗАКАЛЕННЫЕ ШКИВЫ Обеспечивают долгий срок службы станка и инструмента. |
![]() ![]() |

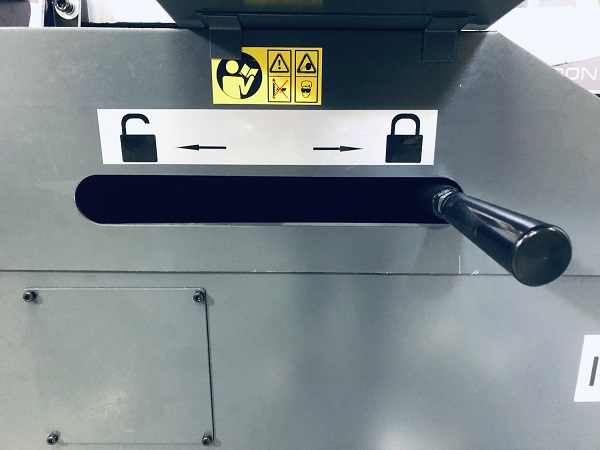

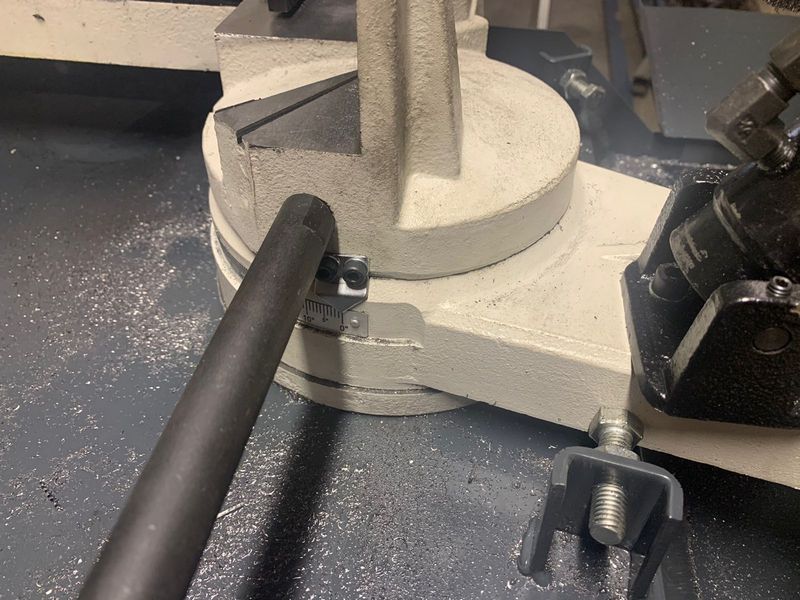

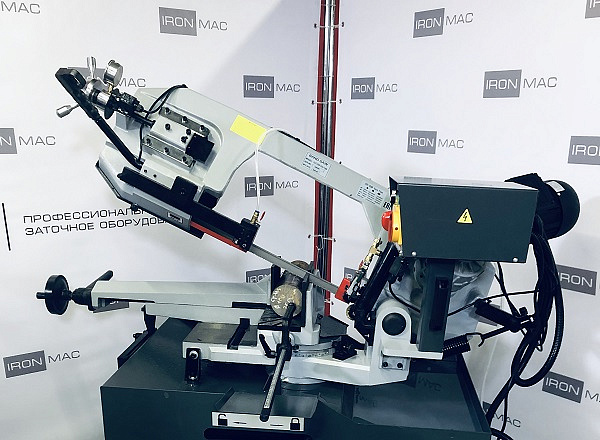

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА До 60° в одну сторону и до 45° в другую позволяет осуществлять распил заготовок под углом без перемещения заготовки. Основание рамы оснащено удобным транспортиром (лимбом). Для того, чтобы повернуть раму необходимо переставить рычаг в свободное положение, повернуть раму на нужный угол и зафиксировать. Лимб имеет 2 фиксированных положения – 0 и 45 градусов. |
![]() |
УПОР Предназначен для удобного отмера длины реза и фиксации. |
![]() |

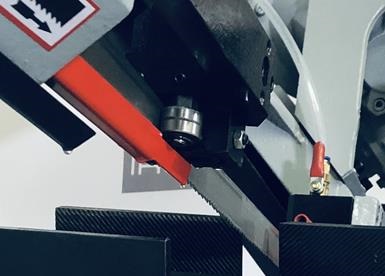

ДВУХРЯДНЫЕ ШАРИКОВЫЕ ПОДШИПНИКИ На направляющих ленточного полотна. |
![]() |
СТОЛ ОБОРУДОВАН НАПРАВЛЯЮЩИМ РОЛИКОМ Для удобства перемещения заготовки и оснащения станка дополнительными рольгангами. |
![]() |

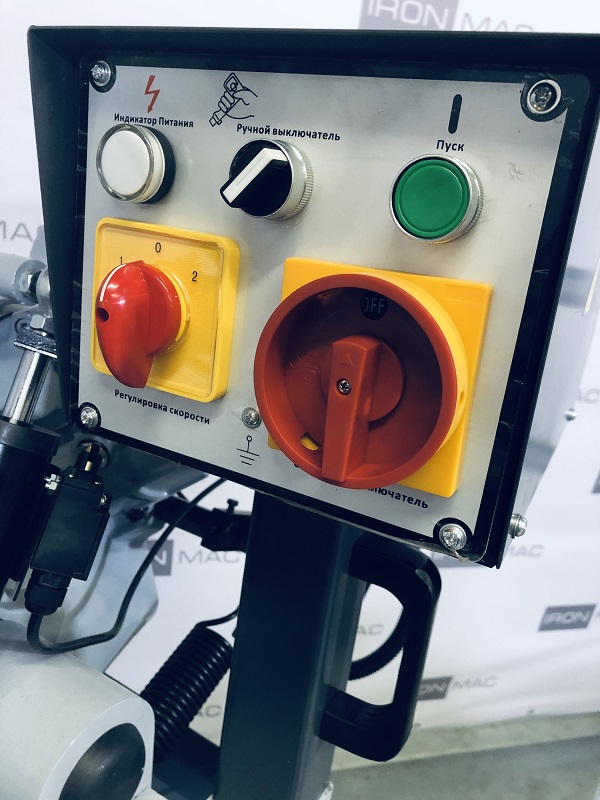

КНОПОЧНЫЙ ПУЛЬТ УПРАВЛЕНИЯ НА РУССКОМ ЯЗЫКЕ
|
![]() |
МЕХАНИЧЕСКИЙ РЕГУЛЯТОР НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА С ТЕНЗОМЕТРОМ Механизм оснащен датчиком, который автоматически остановит станок в случае обрыва ленточного полотна. |
![]() |

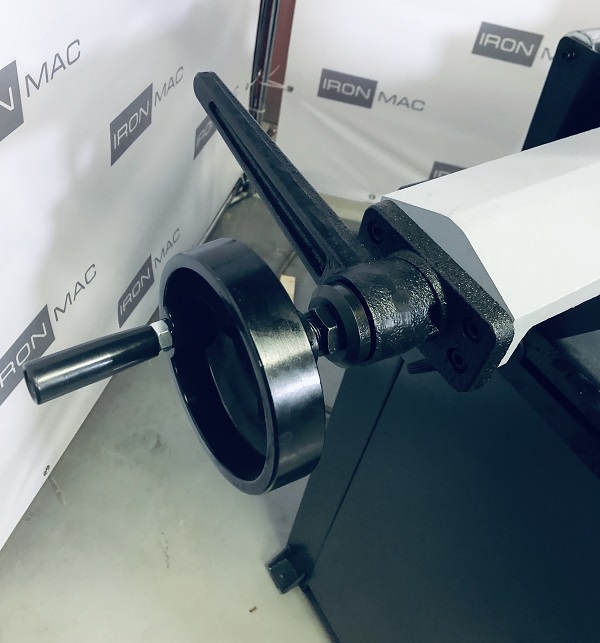

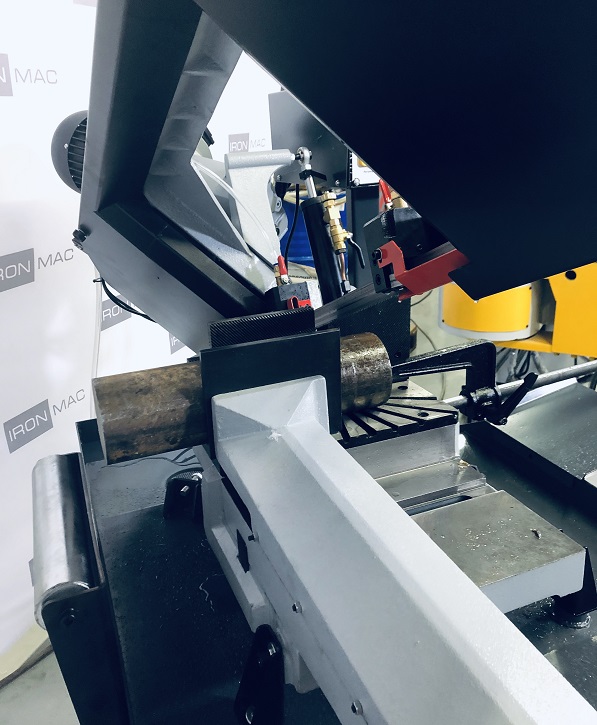

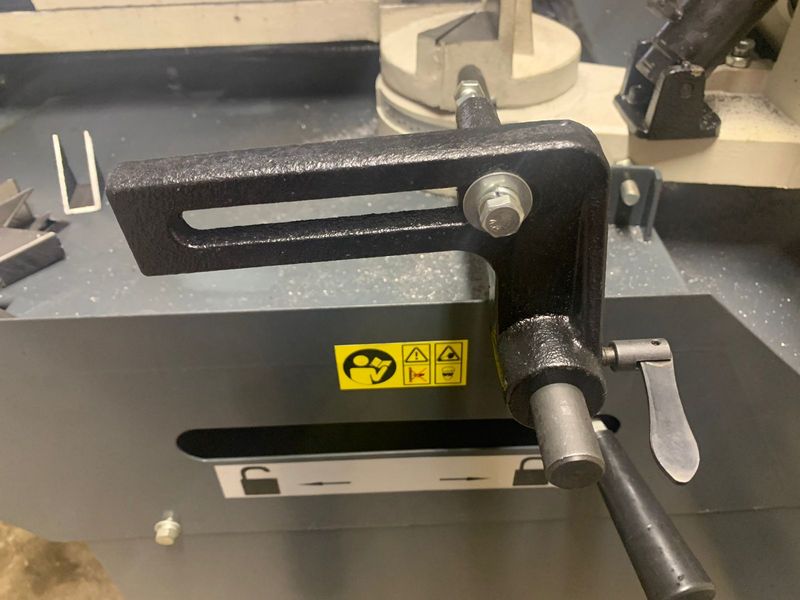

БЫСТРОЗАЖИМНЫЕ ТИСКИ Для зажима/разжима заготовки необходимо ослабить/зафиксировать рычаг и вращать маховик, регулирующий ширину зева. |
![]() |

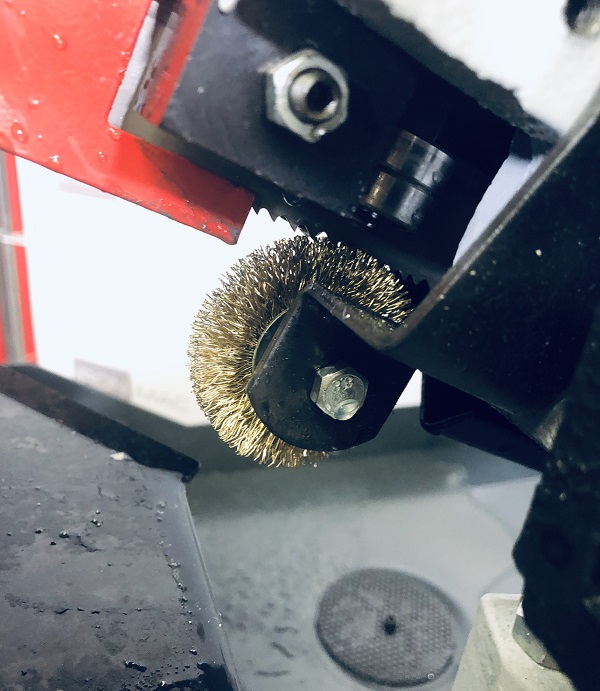

ЩЕТКИ ДЛЯ ОЧИСТКИ ЛЕНТОЧНОГО ПОЛОТНА |
![]() |
ВСТРОЕННАЯ РЕЦИРКУЛИРУЮЩАЯ СИСТЕМА ПОДАЧИ СОЖ |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
![]() |

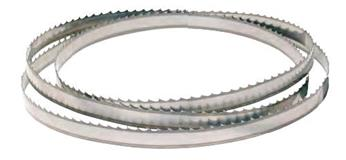

ПОЛОТНО ЛЕНТОЧНОЙ ПИЛЫ М42 – 1 ШТ. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|

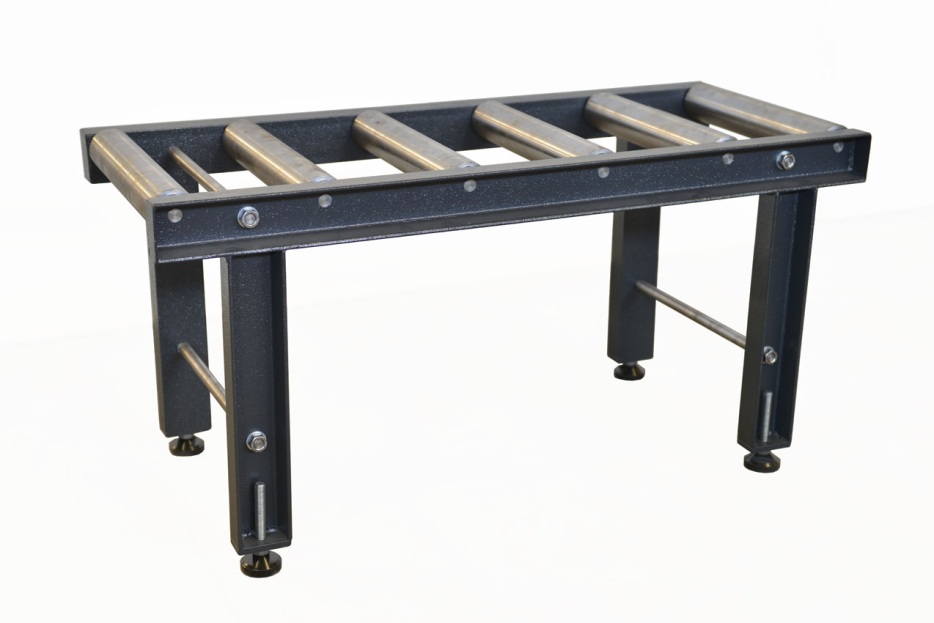

Рольганги |
Дополнительные ленточные полотна |
|
Гидравлическое масло |
|
СОЖ |

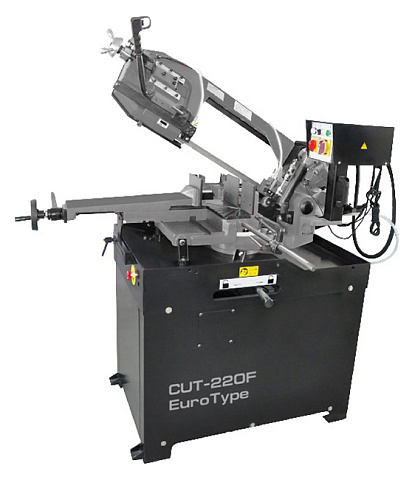

Модель
CUT-220F Euro Type
Тип
ручной
Регулировка подачи
гидроцилиндр
Поворот
пильная рама
Зажим заготовки
механически
Распил квадрат 90°, мм
220 х 220
Распил прямоугольник 90°, мм
260 х 110
Распил квадрат 45°, мм
145 x 145
Распил квадрат 60°, мм
85 x 85
Тип привода
редуктор
Скорость полотна, м/мин
36 / 72
Размеры полотна, мм
27 x 0,9 х 2460
Габаритные размеры:
Длина, мм
1450
Ширина, мм
570
Высота, мм
1040
Вес, кг
264
