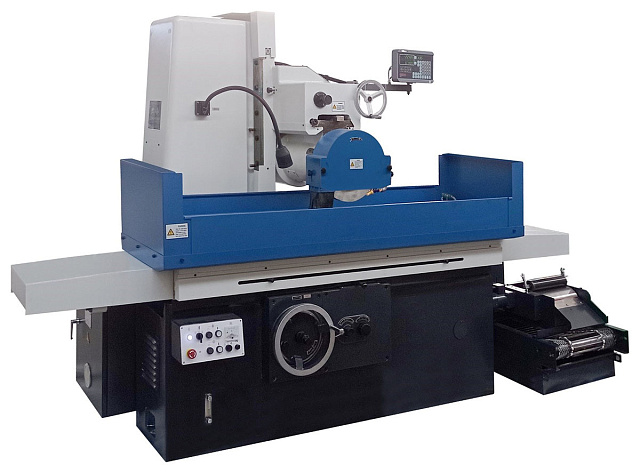

Плоскошлифовальный станок UNIVEQ USG 32100H

Код(ы) товара: МС 344159
Поделиться
65 994 $
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Доставка:
Ошибка!
...
!
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
UNIVEQ
Китай
Модели серии:
USG 32100H

Размер рабочего стола: 320 х 1000 мм

Исполнение станков под любые задачи клиента

С УЦИ

Вес: 3500 кг

Преимущества
  • Чугунная литая станина массой более 3 тонн
  • Устройство цифровой индикации по 2-м осям
  • Комбинированная автоматическая система фильтрации СОЖ
  • Защитные кожухи по обеим сторонам рабочего стола
Назначение

Станки предназначены для шлифования плоских и боковых поверхностей деталей из стали, чугуна, цветных металлов, закрепленных на зеркале стола, магнитной плите или в приспособлении.


Станки отличаются высокой жесткостью и надежностью, повышенной точностью обработки, низким уровнем шума, удобны в работе и обслуживании.
Область применения

Станок применяется на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения.

Помимо этого, станок найдет широкое применение на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.).

Инструментальное производство

Приборостроение

Аэрокосмическая промышленность

Исполним станок под любые задачи клиента!
Схема обработки
Конструктивные особенности

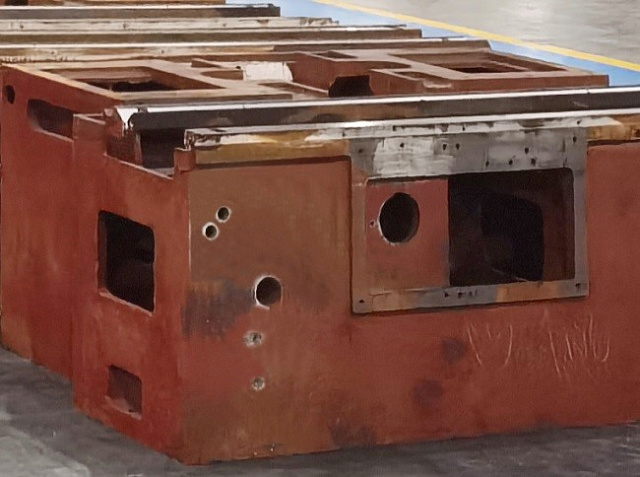

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.

Благодаря высокой массе станка не требуется специальный фундамент для его установки.

Масса станка более 3 тонн (3500 кг).

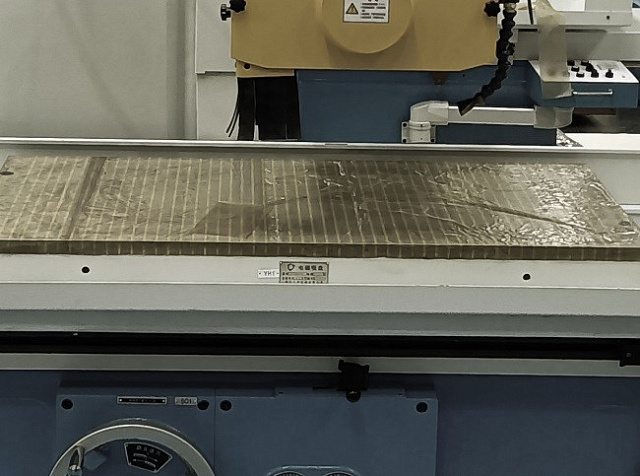

Устанавливается на рабочий стол, который перемещается по направляющим скольжения при помощи гидравлического привода.

Одна (задняя) направляющая V-образная, другая (передняя) плоская.

Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.

Изготовлена из высококачественного чугуна.

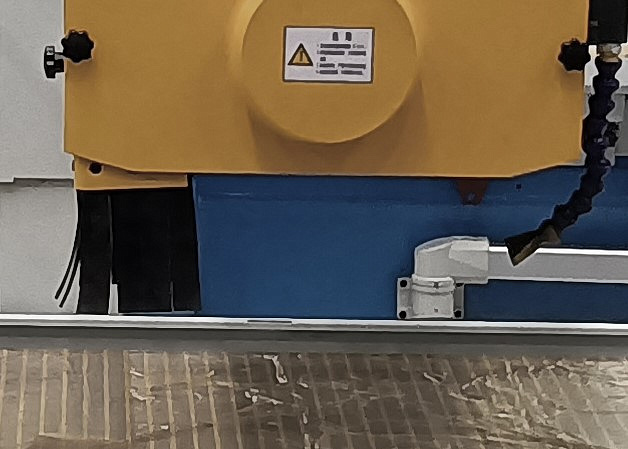

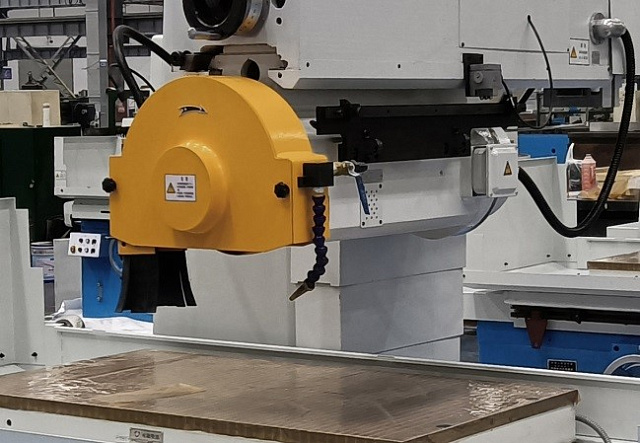

Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения.

Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами.

Шлифовальный узел имеет поперечное перемещение по направляющим скольжения.

Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс.

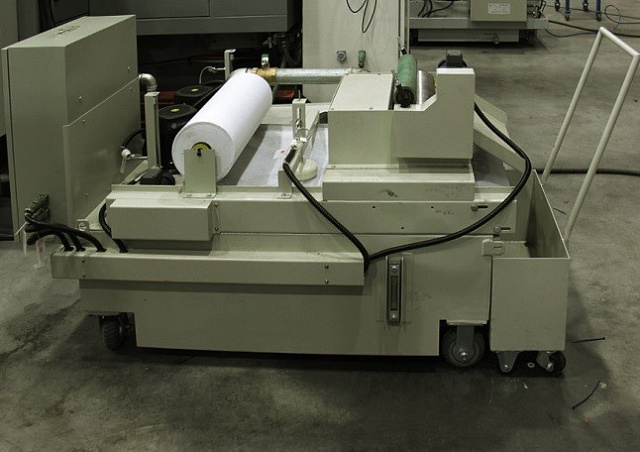

Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системами фильтрации.

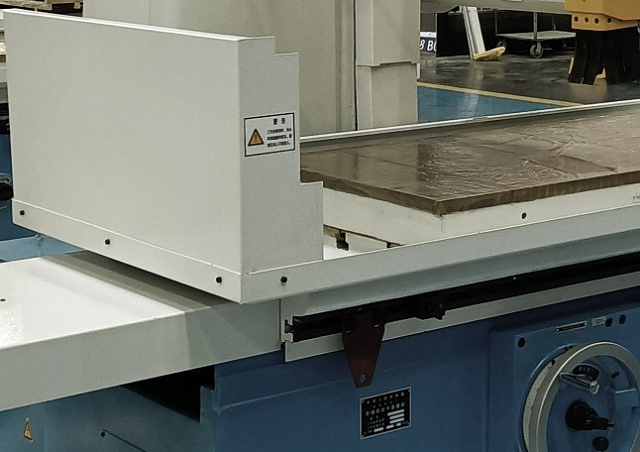

Расположенные слева и справа от рабочего стола, обеспечивают:

  • безопасность обслуживающего персонала от вылета абразива и металла из зоны шлифования и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук).
  • чистоту и безопасность рабочего места рабочего персонала (предохраняют от разбрызгивания СОЖ).
  • снижение затрат времени на обслуживание станка.

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системой фильтрации.

Комплектация
Стандартная
Устройство цифровой индикации (УЦИ) для осей X и Y
Электромагнитная плита
Шлифовальный круг - 2 шт.
Приспособления для правки шлифовального круга
Фланец для шлифовального круга - 2 шт.
Оправка для балансировочного устройства
Балансировочное устройство - 1 шт.
Комбинированная система фильтрации СОЖ (магнитный + бумажный фильтр)
Опоры для выставления станка по уровню
Стандартный набор инструмента для обслуживания станка
Инструкция по эксплуатации на русском языке
Перемещение по осям

  1. Горизонтальное продольное перемещение / ход рабочего стола с эл. магнитной плитой (ось Z - автоматическое при помощи гидравлического привода).
  2. Горизонтальное поперечное перемещение суппорта шлифовального узла (ось X - автоматическое при помощи электропривода).
  3. Вертикальное быстрое перемещение суппорта шлифовального узла (ось Y - автоматическое при помощи электропривода). Точное перемещение по оси Y при помощи маховика и ШВП.

Отличительные особенности станка UNIVEQ USG 32100H

  • Продольная подача стола и поперечное перемещение шлифовального узла - бесступенчатые с гидравлическим приводом.
  • Вертикальная подача шлифовальной головы - ручная, с механизмом переключения на ускоренный ход, что резко снижает трудоемкость и повышает производительность.
  • На поверхность направляющих рабочего стола нанесено специальное полимерное покрытие, что увеличивает их износостойкость и уменьшает энергопотребление станка за счет малого коэффициента трения.
