Плоскошлифовальный станок UNIVEQ USG 40160H

Выставка в Ступино
Узнать больше

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

USG 40100H

Размер рабочей поверхности стола

400 x 1600 мм
Вес нетто

6000 кг
Наличие ЧПУ нов

нет

Преимущества

Станок колонного типа с неподвижной колонной
Электромагнитная плита с функцией обратного импульса
Устройство цифровой индикации по 2-м осям
Телескопический защитный кожух
Комбинированная (магнитно-бумажная) автоматическая система фильтрации СОЖ

Назначение

Станки предназначены для шлифования плоских и боковых поверхностей деталей из стали, чугуна, цветных металлов, закрепленных на зеркале стола, магнитной плите или в приспособлении.

Станки отличаются высокой жесткостью и надежностью, повышенной точностью обработки, низким уровнем шума, удобны в работе и обслуживании.

Область применения

Станки данной серии применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.).

Инструментальное производство

Приборостроение

Аэрокосмическая промышленность

Исполним станок под любые задачи клиента!

Схемы обработки

Конструктивные особенности

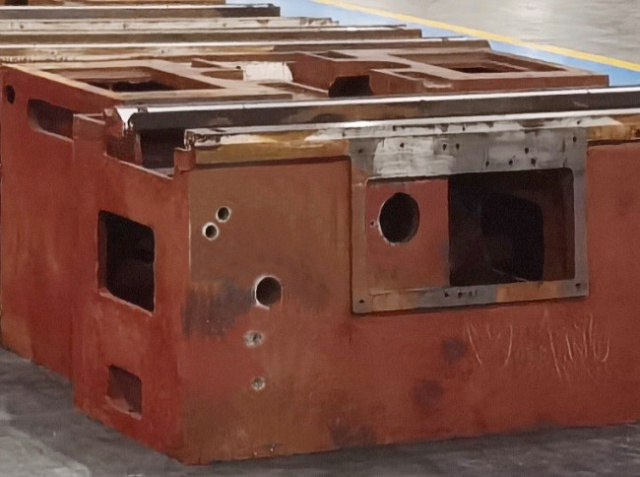

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.

Благодаря высокой массе станка не требуется специальный фундамент для его установки.

Масса станка более 3 тонн (3500 кг).

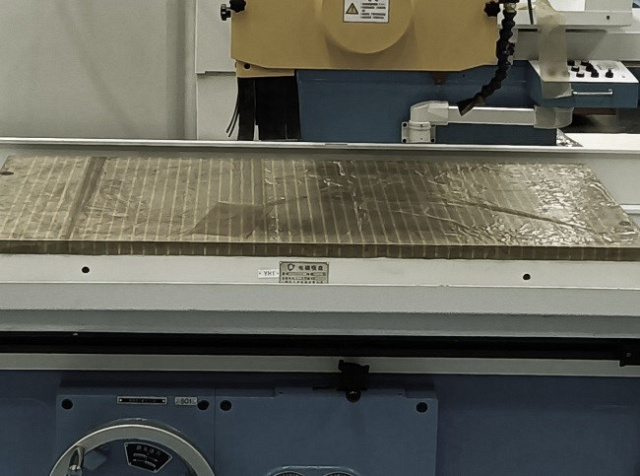

Устанавливается на рабочий стол, который перемещается по направляющим скольжения при помощи гидравлического привода.

Одна (задняя) направляющая V-образная, другая (передняя) плоская.

Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.

Изготовлена из высококачественного чугуна.

Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения.

Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами.

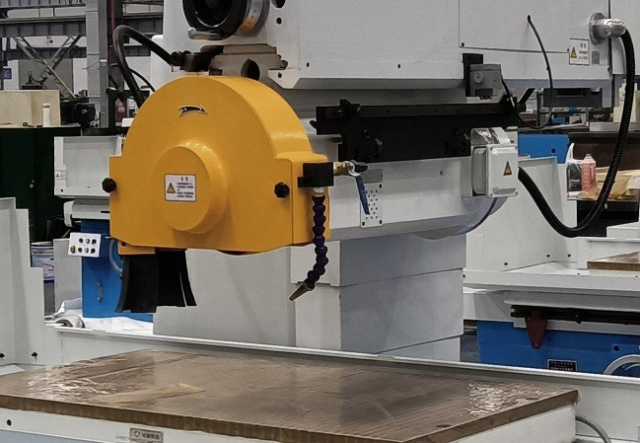

Шлифовальный узел имеет поперечное перемещение по направляющим скольжения.

Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс.

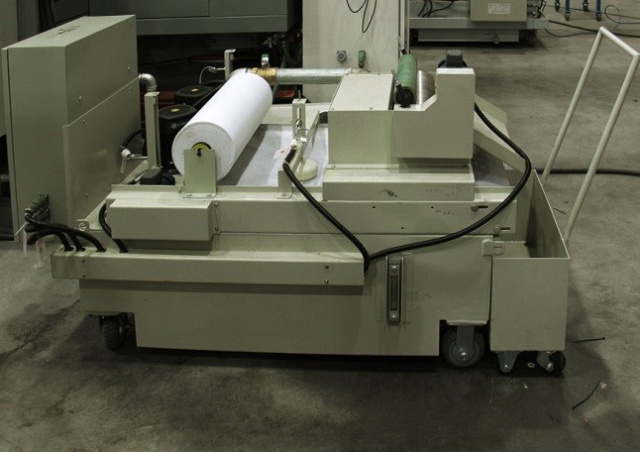

Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системами фильтрации.

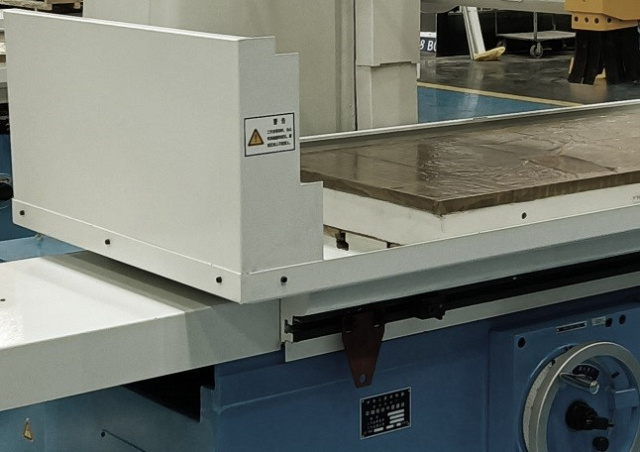

Расположенные слева и справа от рабочего стола, обеспечивают:

безопасность обслуживающего персонала от вылета абразива и металла из зоны шлифования и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук).
чистоту и безопасность рабочего места рабочего персонала (предохраняют от разбрызгивания СОЖ).
снижение затрат времени на обслуживание станка.

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системой фильтрации.

Комплектация

Стандартная

Электромагнитная плита - 1 шт.

Шлифовальный круг - 1 шт.

Приспособления для правки шлифовального круга - 1 шт.

Фланец для шлифовального круга - 1 шт.

Оправка для балансировочного устройства - 1 шт.

Балансировочное устройство - 1 шт.

Комбинированная система фильтрации СОЖ (магнитный + бумажный фильтр) - 1 шт.

Опоры для выставления станка по уровню - 5 шт.

Стандартный набор инструмента для обслуживания станка - 1 комплект

Инструкция по эксплуатации на русском языке - 1 комплект

Перемещение по осям

Горизонтальное продольное перемещение / ход рабочего стола с эл. магнитной плитой (ось Z - автоматическое при помощи гидравлического привода).
Горизонтальное поперечное перемещение суппорта шлифовального узла (ось X - автоматическое при помощи электропривода).
Вертикальное быстрое перемещение суппорта шлифовального узла (ось Y - автоматическое при помощи электропривода). Точное перемещение по оси Y при помощи маховика и ШВП.

Отличительные особенности станка UNIVEQ USG 40100H

Продольная подача стола и поперечное перемещение шлифовального узла - бесступенчатые с гидравлическим приводом.
Вертикальная подача шлифовальной головы - ручная, с механизмом переключения на ускоренный ход, что резко снижает трудоемкость и повышает производительность.
На поверхность направляющих рабочего стола нанесено специальное полимерное покрытие, что увеличивает их износостойкость и уменьшает энергопотребление станка за счет малого коэффициента трения.
Направляющие поперечного перемещения шлифовальной головы так же покрыты политетрафторэтиленовым покрытием, что обеспечивает высокую чувствительность перемещений.

Модель

USG 40160H

Размер рабочей поверхности стола, мм

400 x 1600

Макс. размер шлифуемой детали, мм

400 х 1600 х 400

Продольное перемещение стола (гидравлика), мм

1650

Скорость перемещения стола (бесступенчатое регулирование), м/мин

3 - 20

T-образные пазы (Количество х Ширина), мм

3 х 18

Нагрузка на стол, кг

998

Расстояние от оси шпинделя до поверхности рабочего стола, мм

575

Непрерывная подача (бесступенчатая регулировка), м/мин

0,5 - 3

Ускоренное перемещение, мм/мин

≥ 500

Частота вращения шпинделя, об/мин

1440

Размер шлифовального круга (D x d x B), мм

350 x 127 x 40

Мощность электродвигателя шлифовального круга, кВт

5,5

Наличие ЧПУ нов

нет

Параллельность, мм

0,005 (на 300 мм)

Шероховатость, µм

Ra 0,63

Вес нетто, кг

6000
