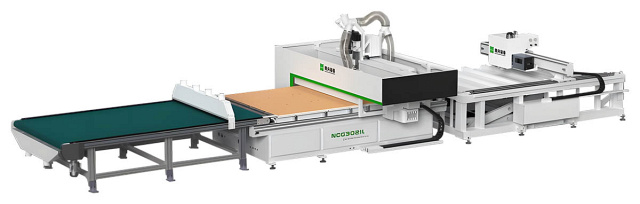

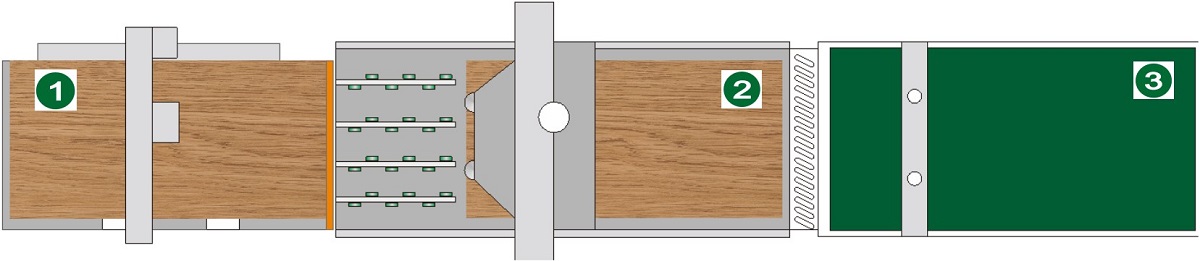

Обрабатывающий центр с ЧПУ Nanxing NCG3021L

Детали станин из толстостенного проката, изготавливаются путем лазерной резки.

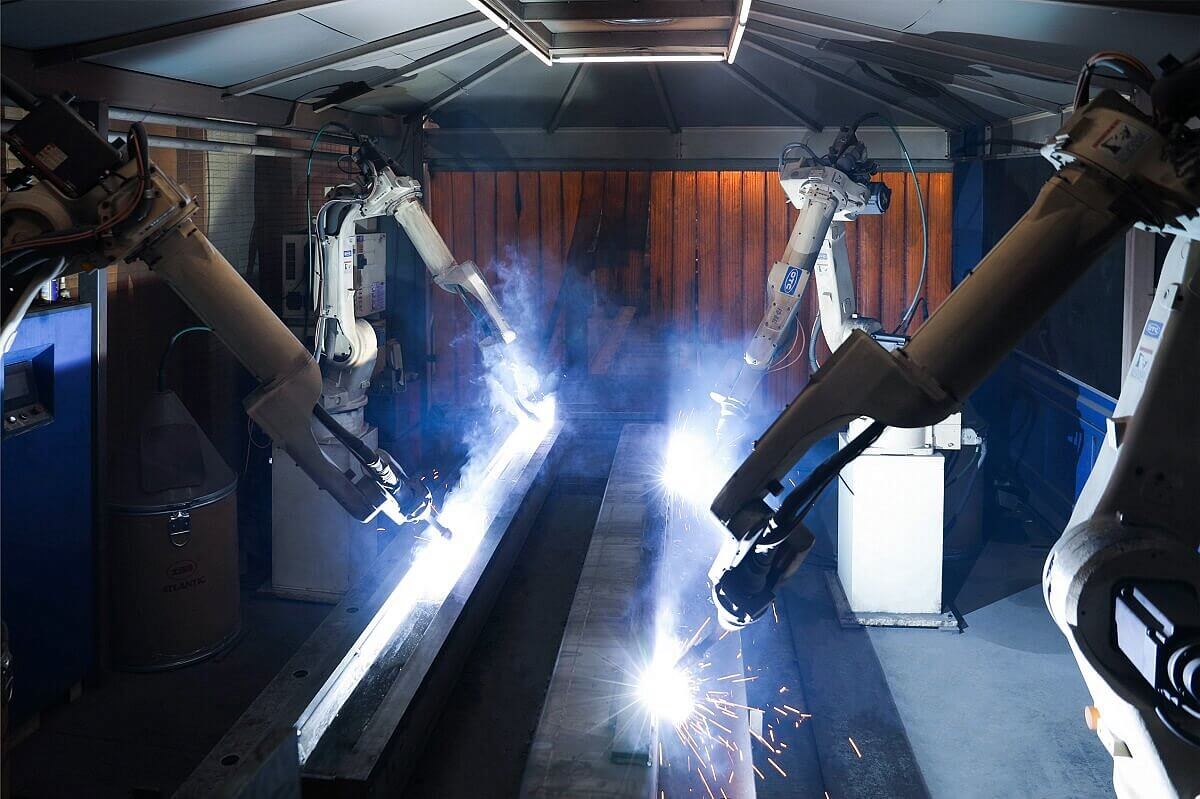

Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов.

Все станины проходят операцию термической обработки для снятия внутренних напряжений.

После термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ.

Компактные ребра жесткости внутри портала обеспечивают высокую прочность и устойчивость, что позволяет получить высокое качество обработки и обеспечивает длительный срок службы.

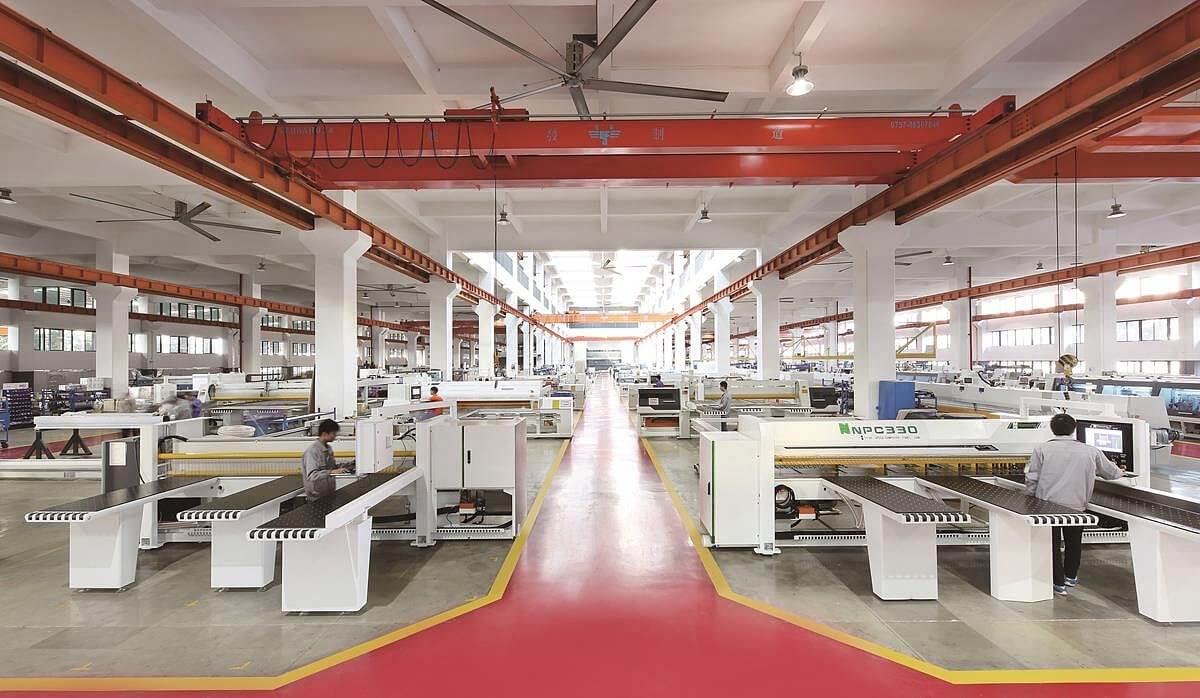

Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин.

Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин.

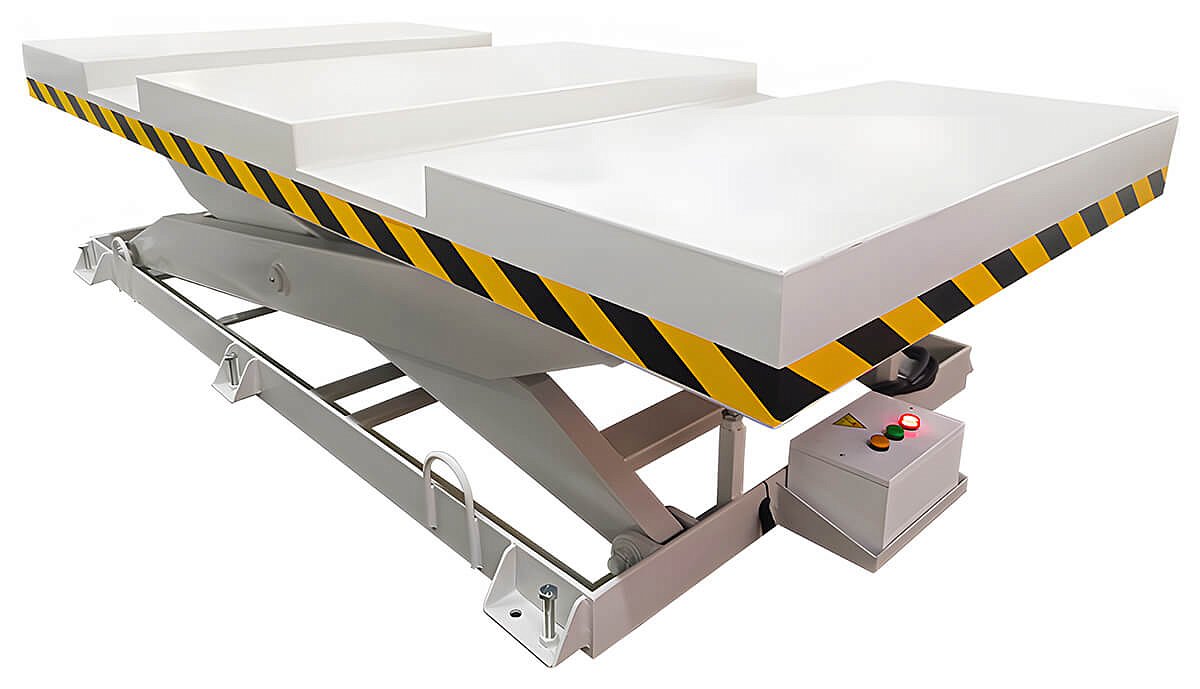

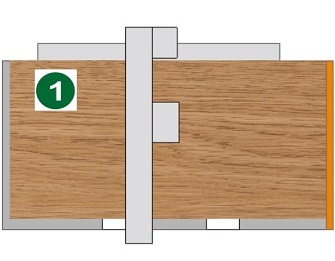

Два паза на подъемном столе не только уменьшают поверхность контакта между плитой и столом, снижая трение, но и обеспечивают удобную погрузку плит вилочным погрузчиком.

Подъёмный стол обеспечивает подъём штабеля плит на заданный уровень для подачи на рабочий стол станка.

Нагрузка: 3000 кг.

Высота штабеля: до 1200 мм.

Примечание: для достижения максимальной загрузки подъёмного стола, необходимо поместить его в углубление в полу.

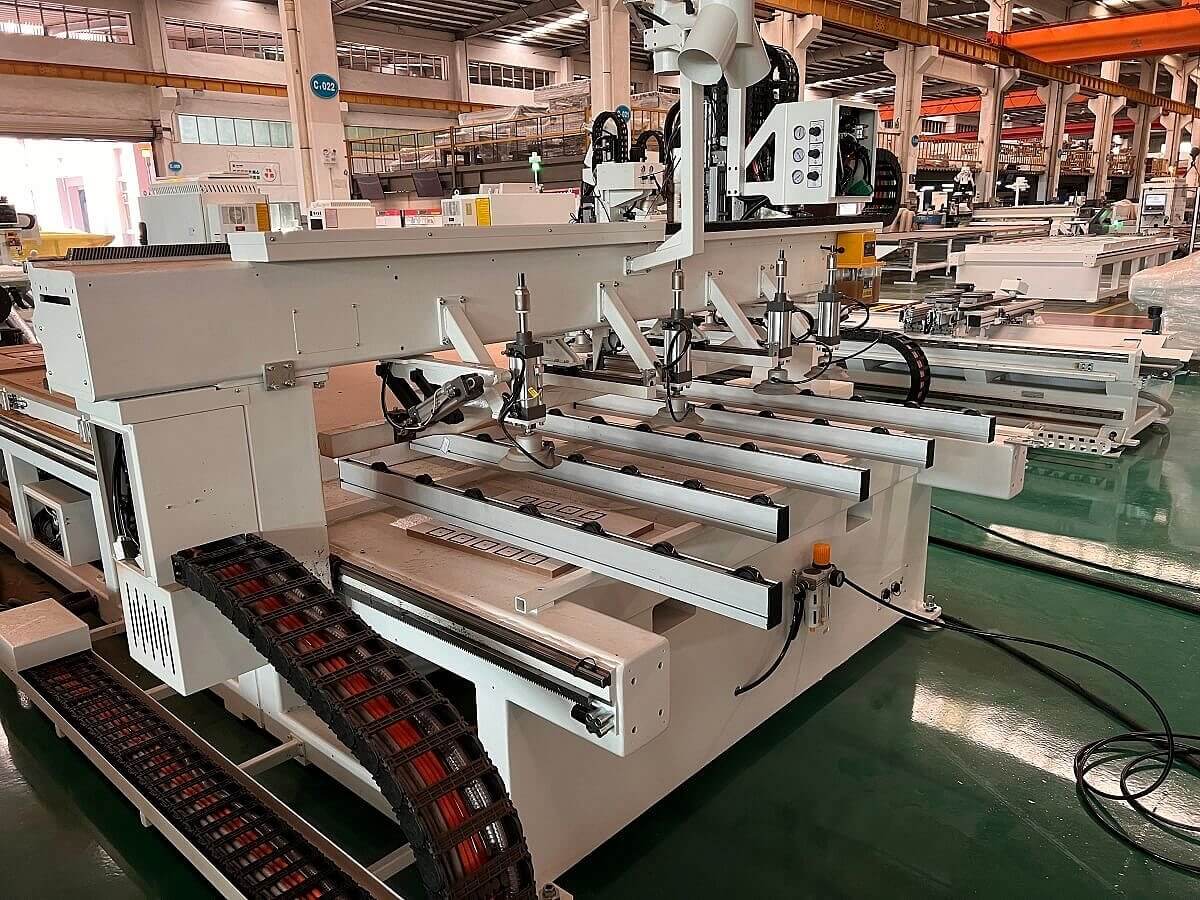

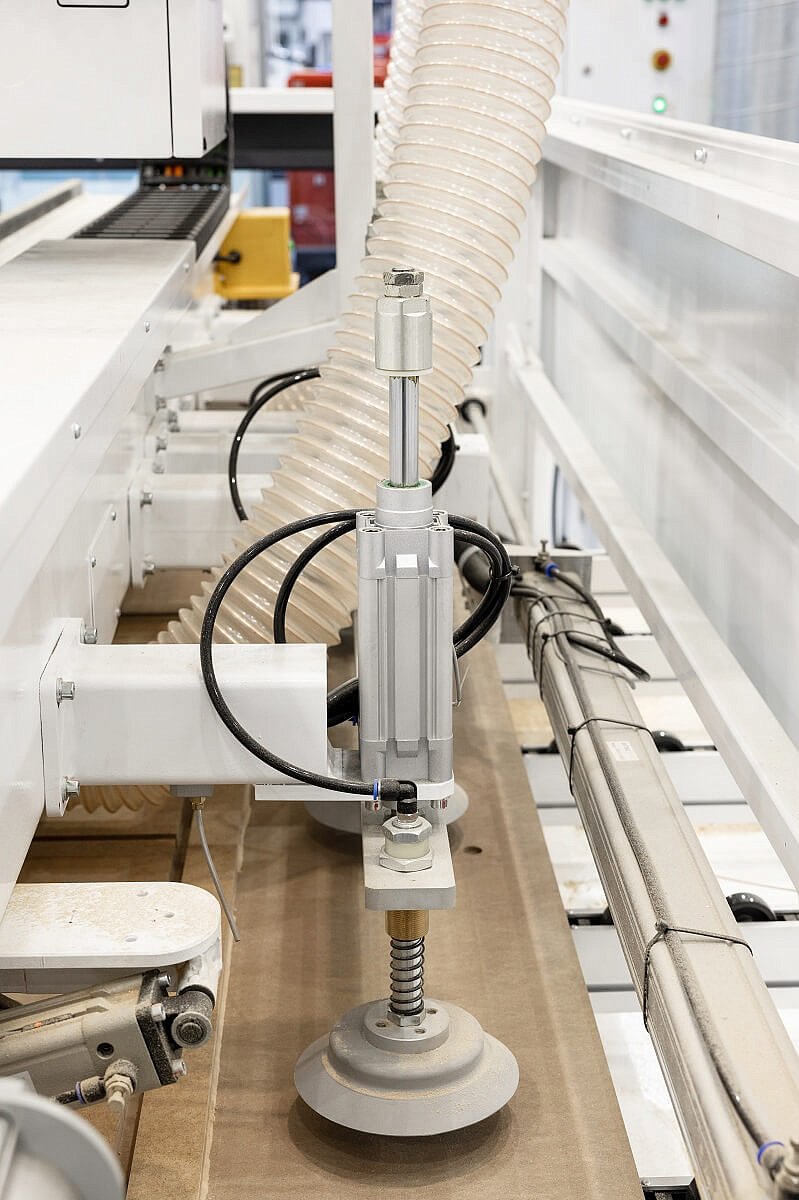

Предназначен для автоматического проталкивания плиты после нанесения маркировки, осуществляя одновременно с вакуумными присосками перемещение в зону обработки.

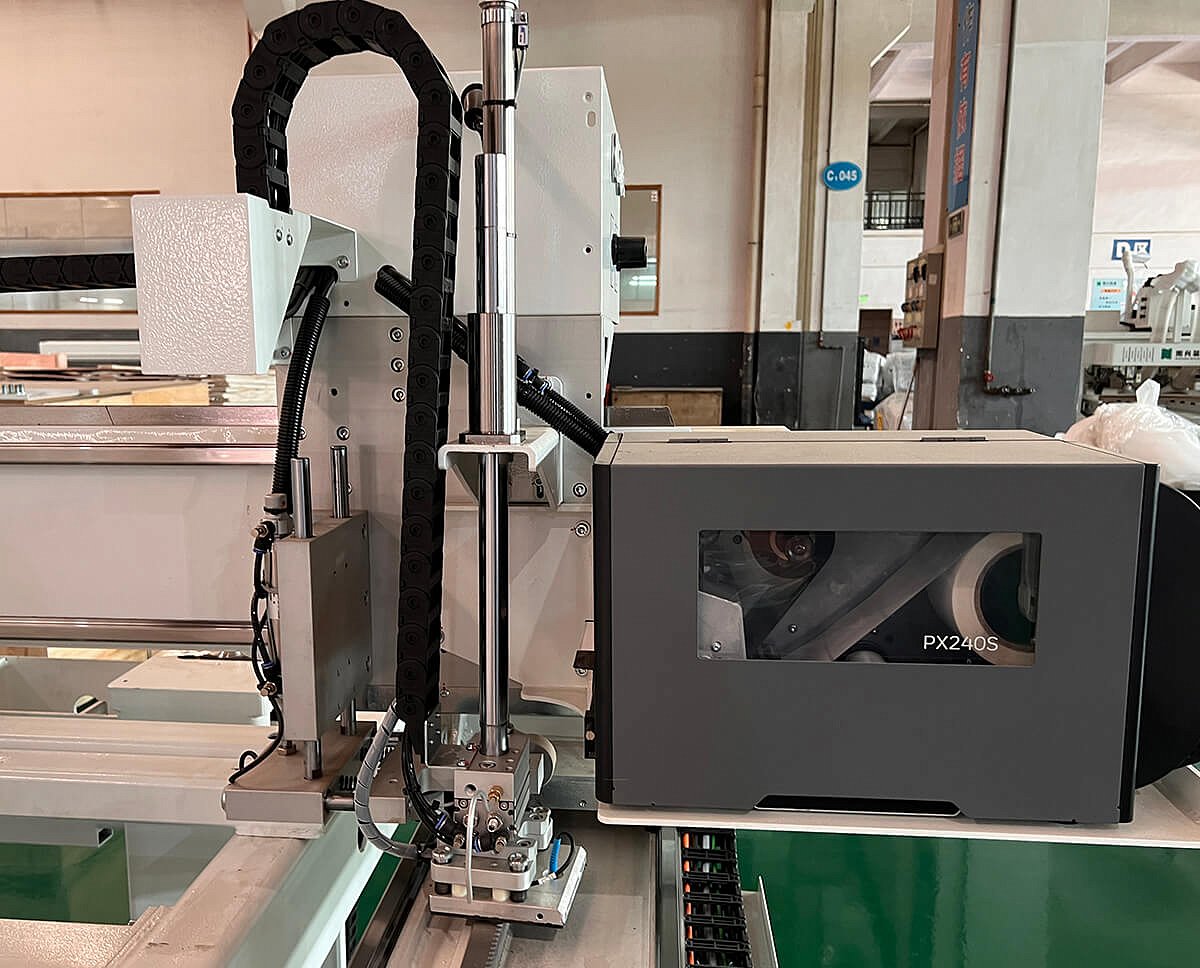

Высокоточная и быстрая маркировка; позволяет исключить человеческий фактор из данного процесса, значительно повышая производительность линии.

Перемещение по координатной оси Y осуществляется с помощью шарико-винтовой пары, по координатной оси X - с помощью зубчатой рейки с шестерней. Голова оснащена устройством продувки.

По необходимости может быть представлена требуемая информация о заготовке, включая размер плиты, штрихкод, QR-код, имя клиента, информация о заказе, информация об облицовывании кромки и тд.

Примечание: для нанесения маркировки потребуется дополнительное мебельное программное обеспечение, которое не входит в стандартную комплектацию станка.

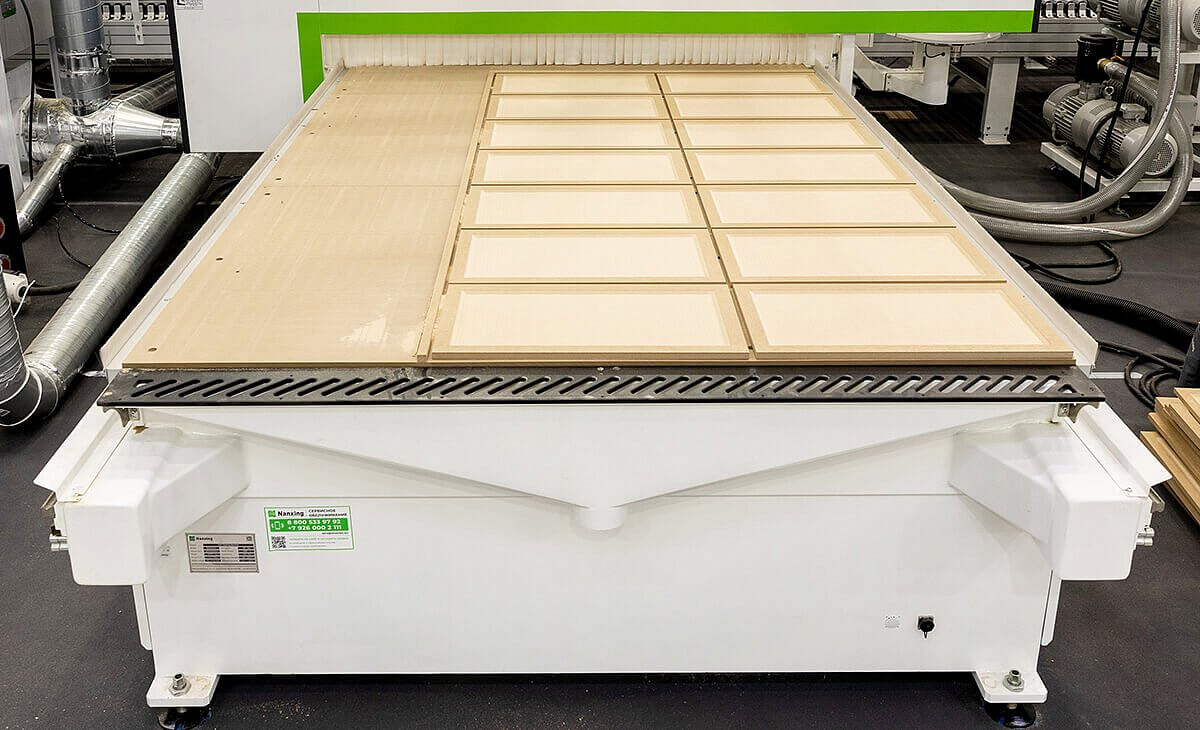

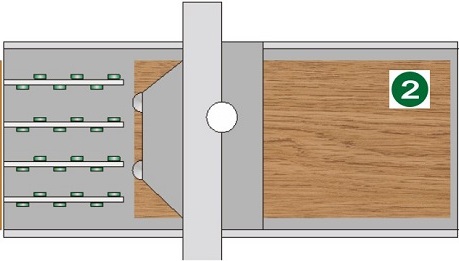

Конструкция в виде цельной прижимной плиты, легко устанавливается и заменяется.

Рабочее поле: 3000 x 2100 мм.

Стол разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, пазы на поверхности обеспечивают эффективную работу вакуумной системы.

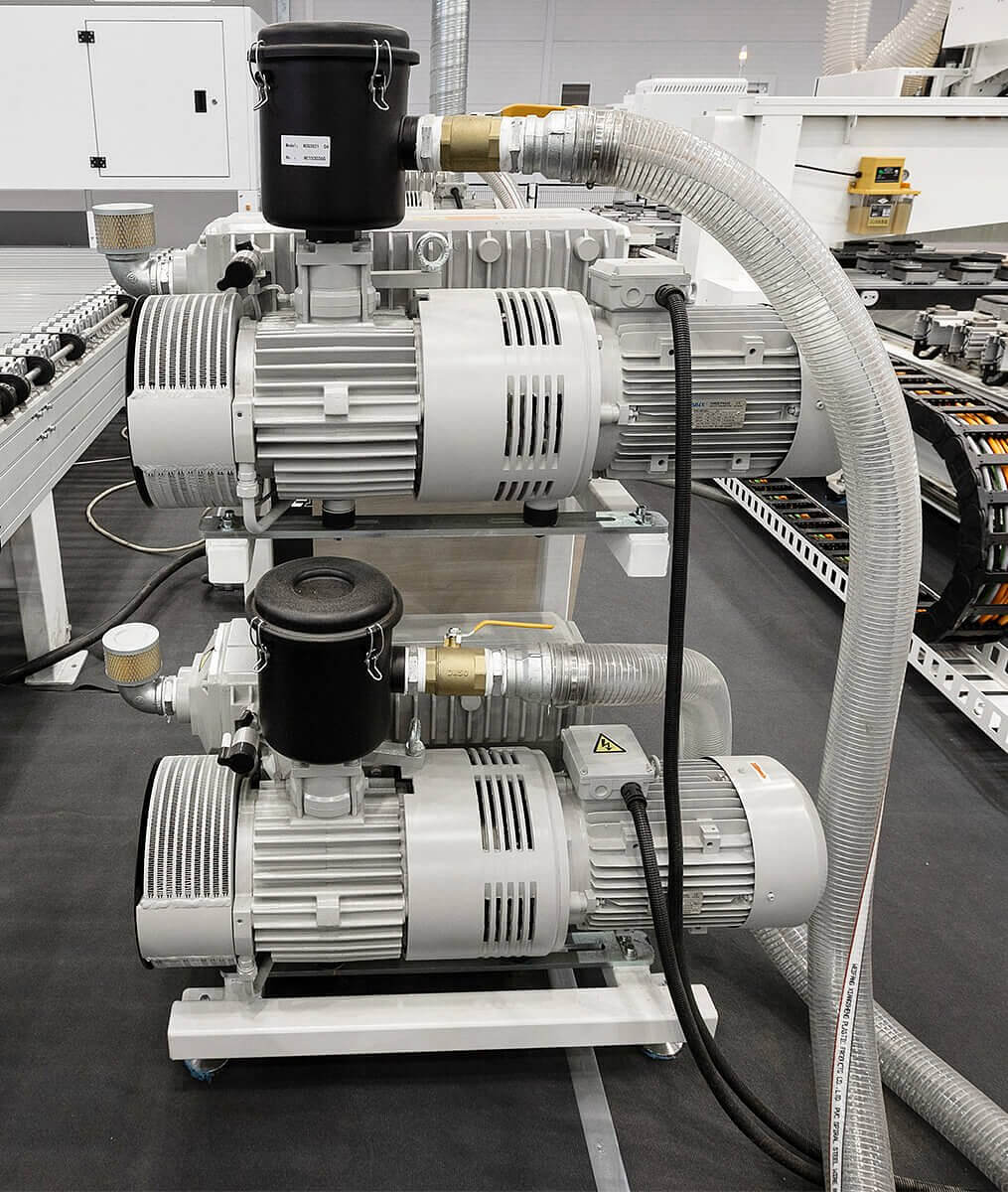

Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, с пропускной способностью всасывания 250 м³/ч и давлением 0,5 кг/см².

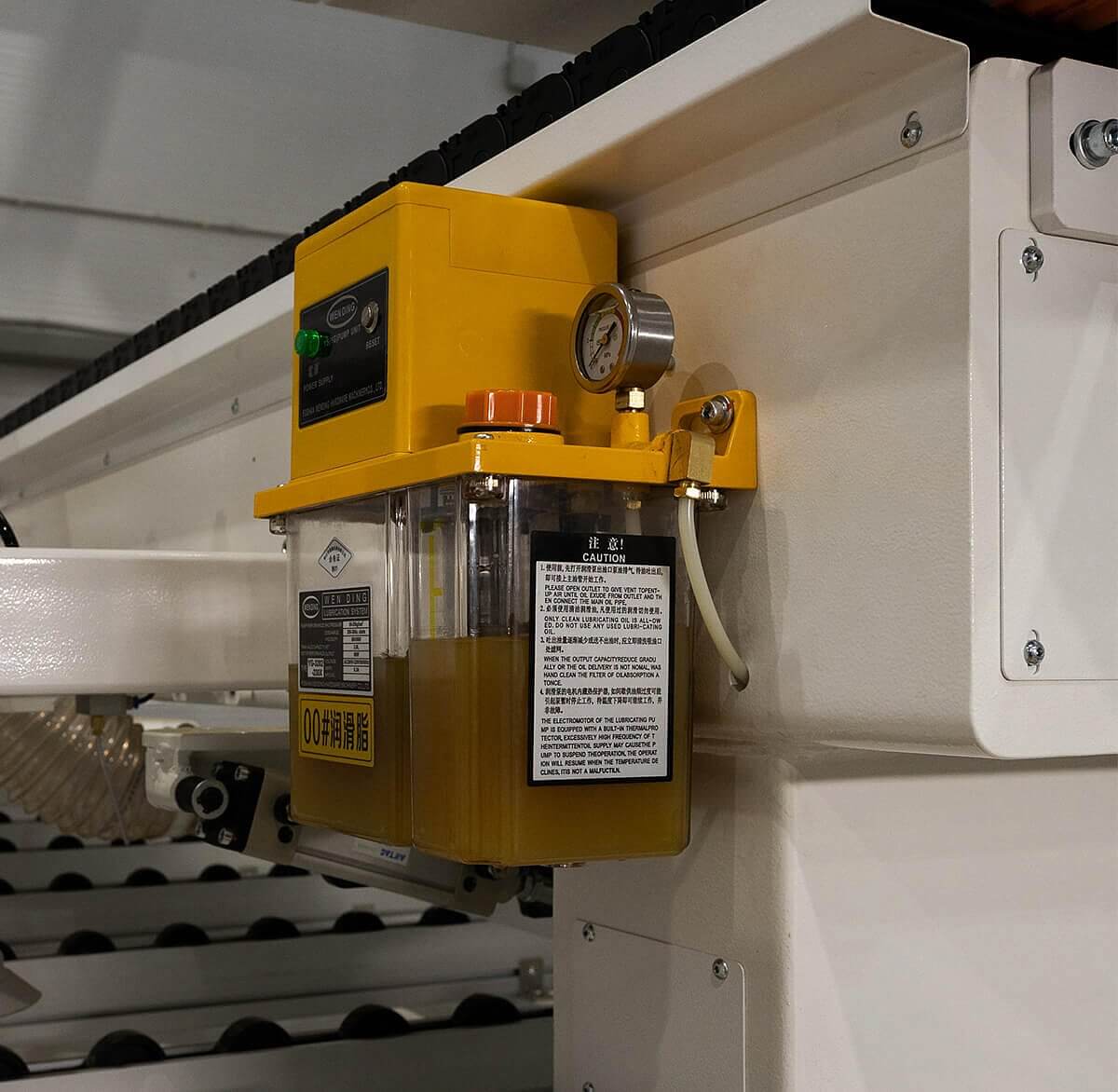

Автоматическая смазка направляющих позволяет значительно снизить износ и риски повреждения, а так же время на обслуживание станка связанных с недостаточным количеством смазочного материала.

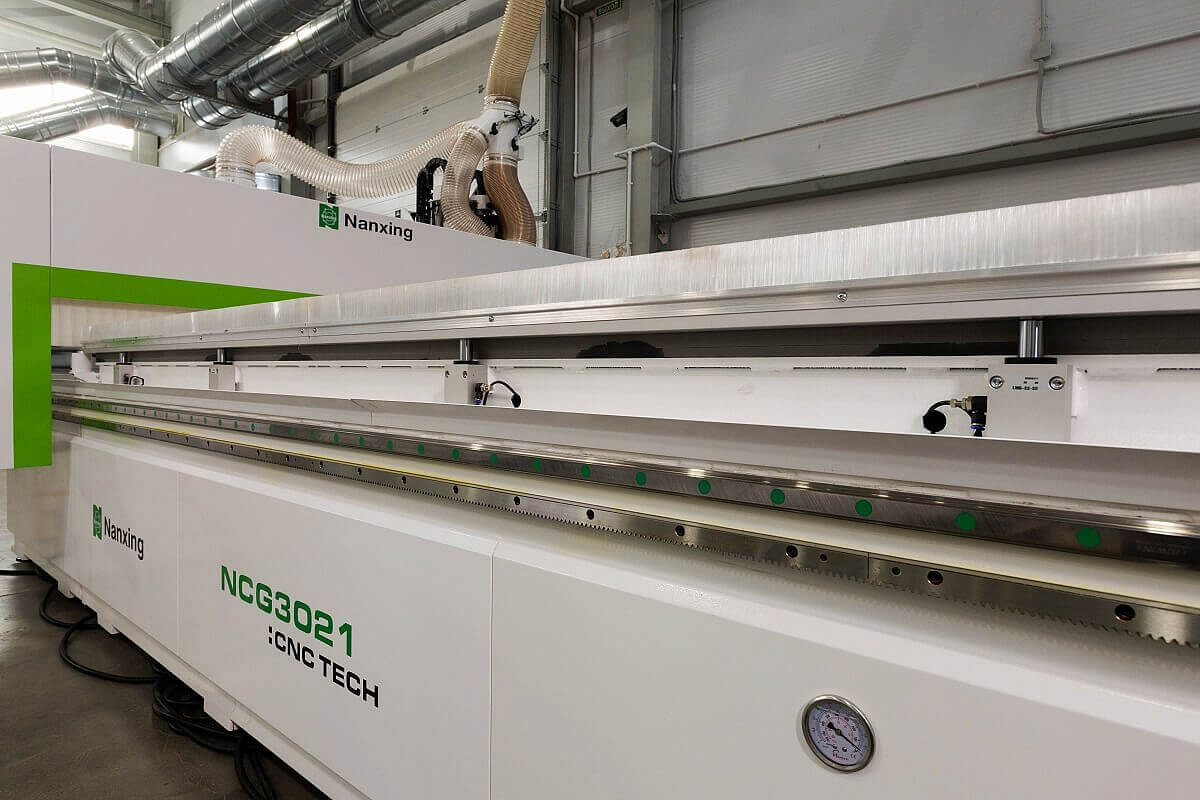

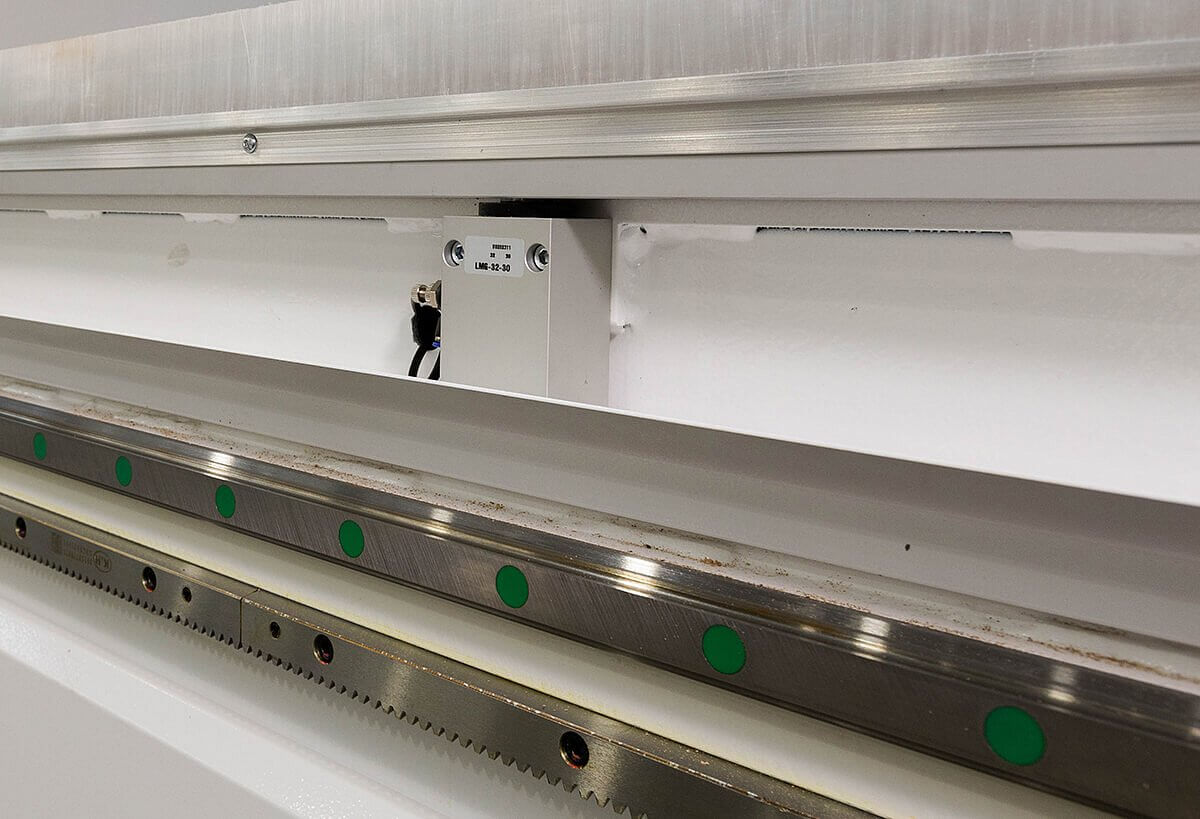

Координата X

Длинная зубчатая рейка с шестерней по координате X повышает точность перемещения портала, снижая возможную вибрацию при работе.

Координата Y и Z

Шарико-винтовая пара с мелкой резьбой обеспечивает большую точность работы станка.

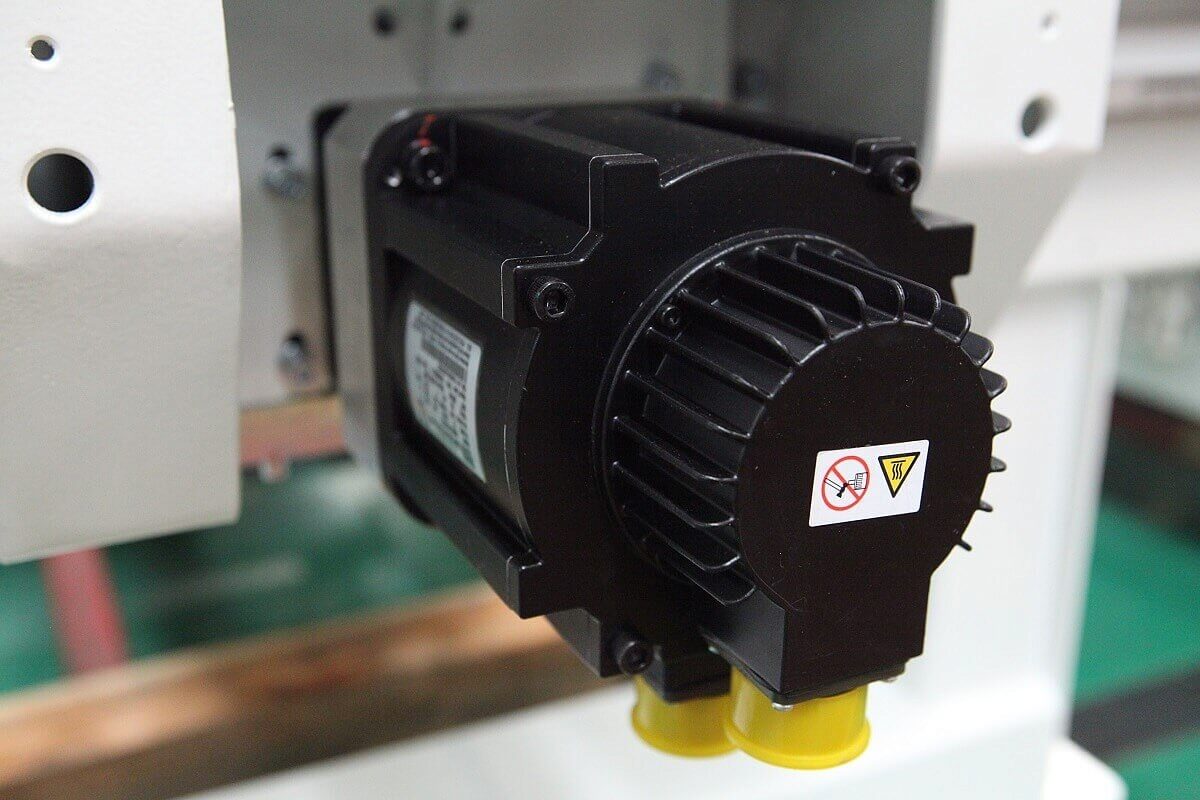

Сервомоторы

Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами.

• Ось X: 1,3 кВт × 2
• Ось Y: 1,3 кВт
• Ось Z: 1,3 кВт

Наибольшая скорость перемещения: 80 / 80 / 20 м/мин.

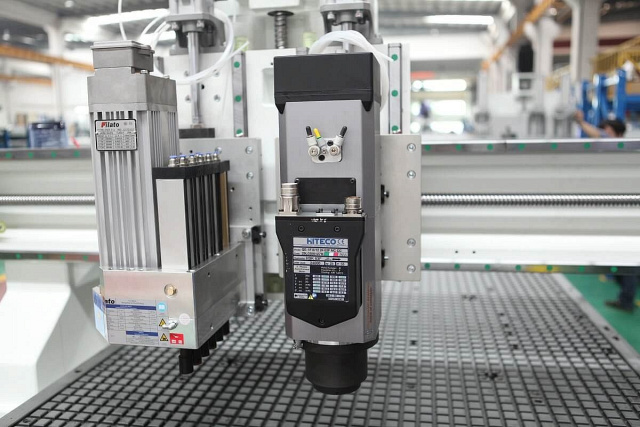

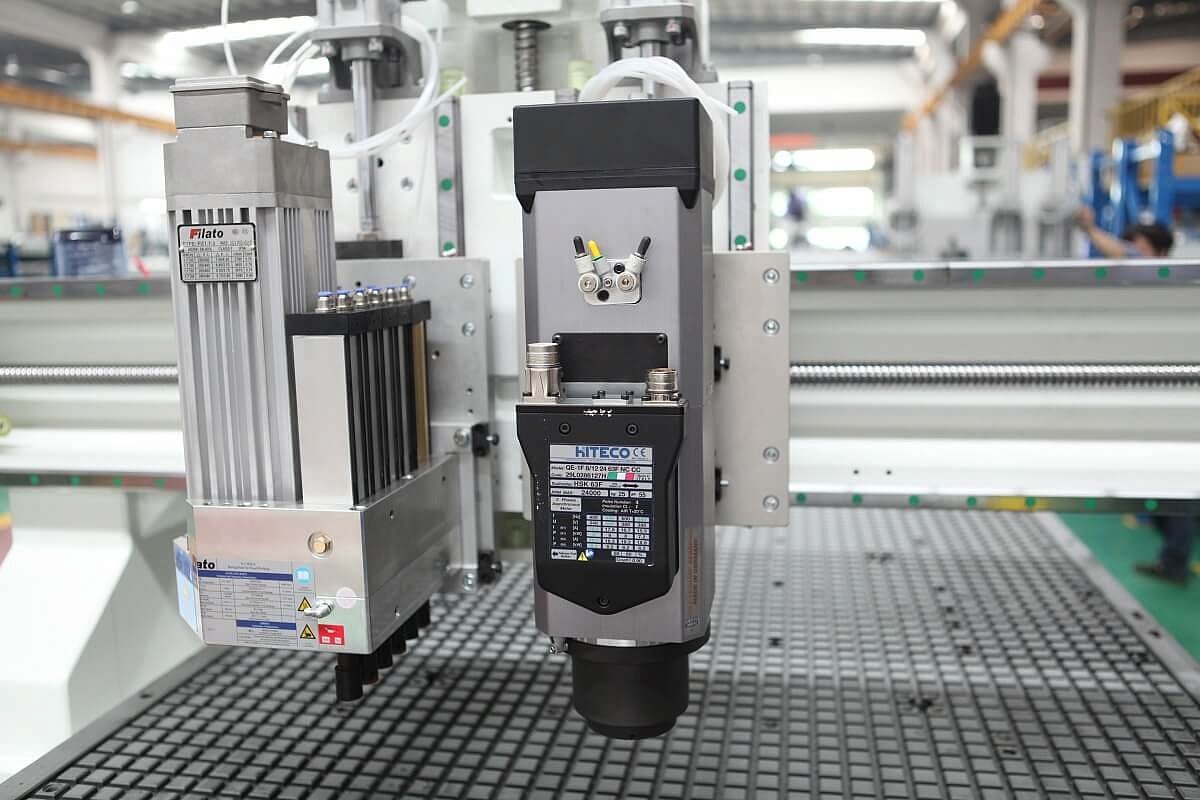

Мощный главный шпиндель

Итальянский шпиндель с воздушным охлаждением мощностью 12 кВт: мощный, точный, с максимальной скоростью вращения до 24000 об/мин.

Патрон для инструмента типа HSK-63F обеспечивает тесный контакт между держателем инструмента и прижимами, плотную фиксацию, быструю работу устройства автоматической смены инструмента.

Сверлильный блок

10 вертикальных свёрл, скорость вращения до 4000 об/мин.

Направления вращения: по часовой стрелке, против часовой стрелки.

Каждое сверло управляется индивидуально. Диаметр хвостовика сверла: 10 мм.

Максимальный диаметр рассверливаемого отверстия: 35 мм.

Межосевое расстояние сверл: 32 мм.

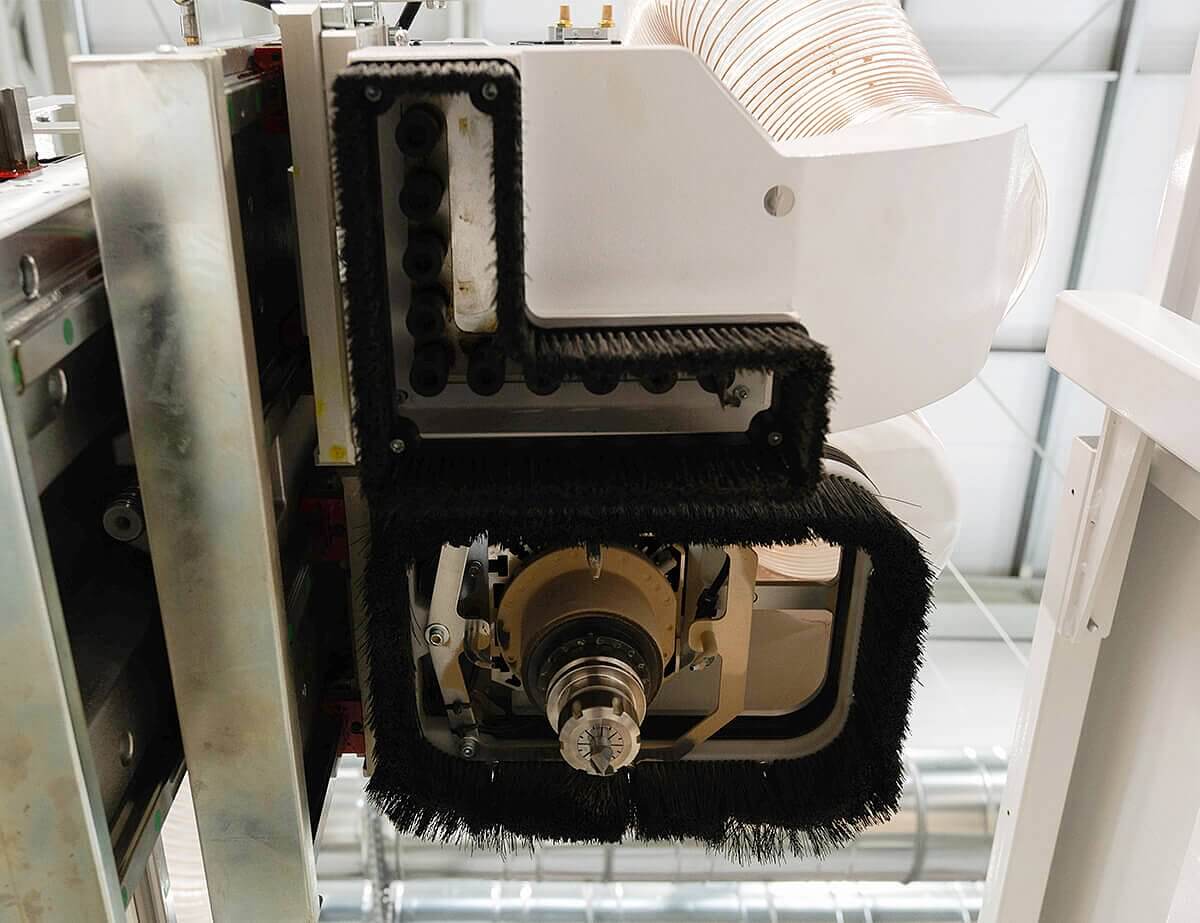

Кожух

Полностью закрытый обрабатывающий блок с системой шиберов и подобранными по диаметру аспирационными рукавами для эффективного пылеудаления.

Выходы: 200 мм x 1, 125 мм x 2.

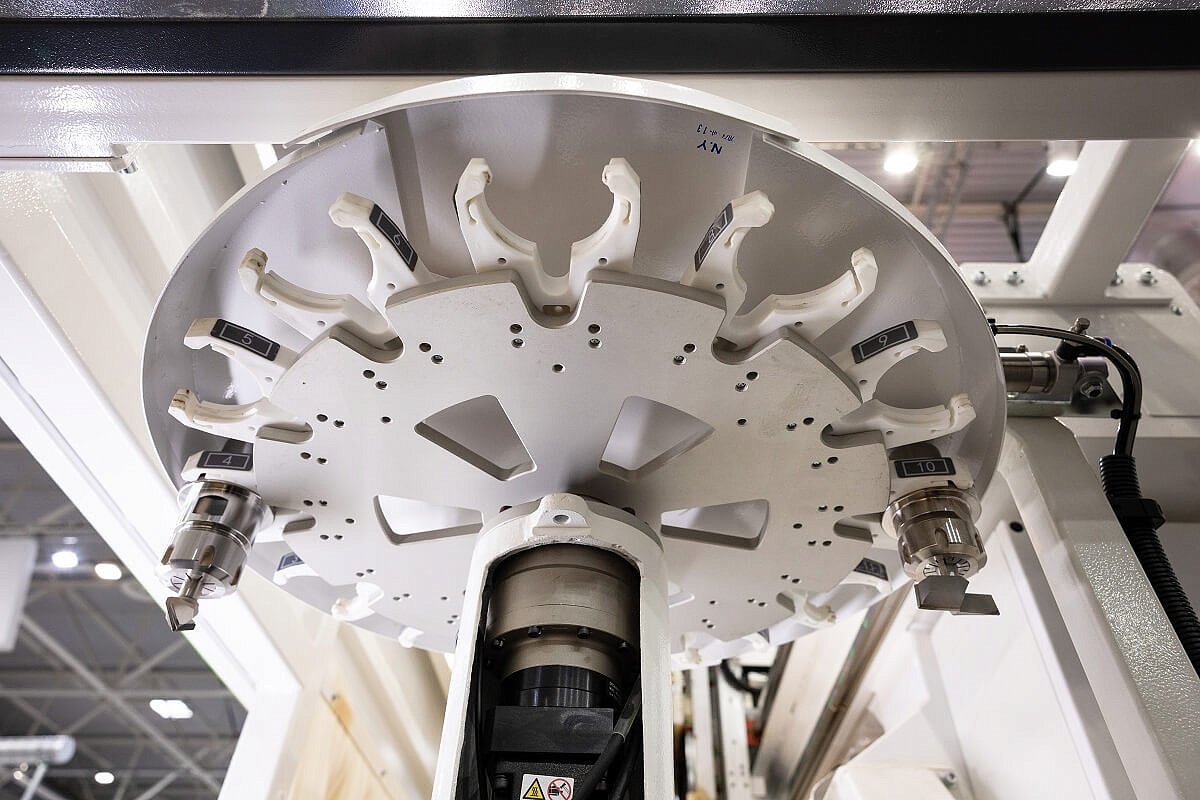

12-ти позиционный магазин инструментов с сервоприводом исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени. Тип патрона для инструмента: HSK-63F.

Примечание: стандартная комплектация включает два патрона для инструмента.

На каждой из сторон оси Х расположены по два упора для базирования заготовок, которые автоматически подаются вверх пневматическими цилиндрами. Всего для позиционирования плит используются четыре ограничителя и восемь цилиндров.

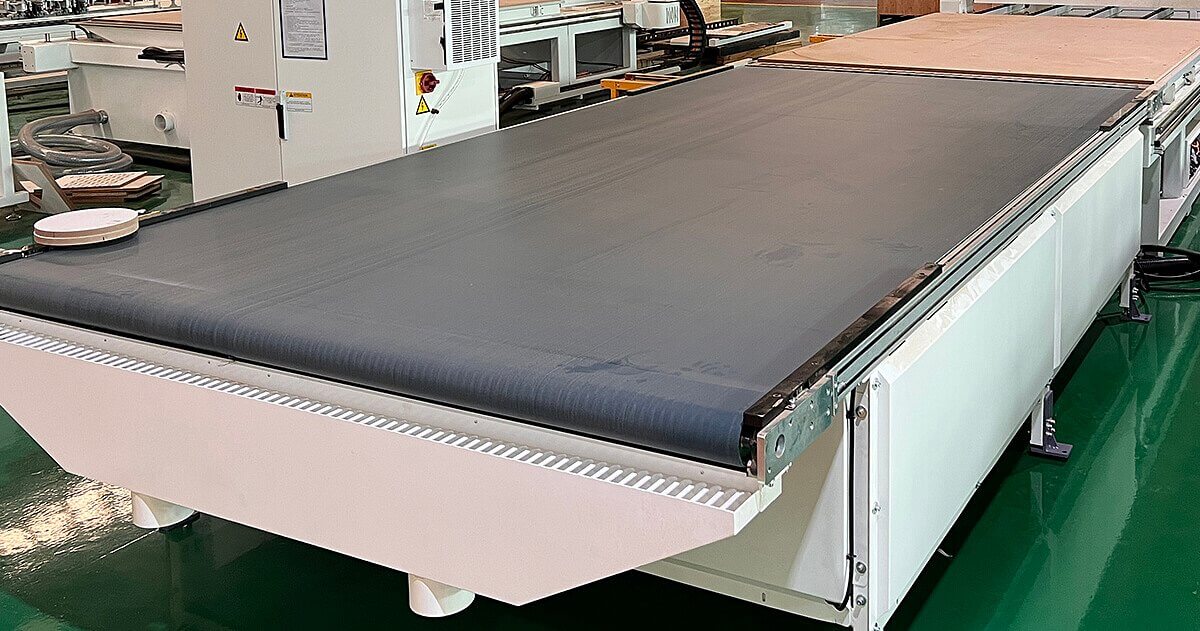

Для улучшения рабочих условий разгрузочный стол также оснащён пылеудалением, что снижает количество пыли и стружки при разгрузке заготовок.

Оптико-электронный датчик обеспечивает остановку плит точно в заданном положении.

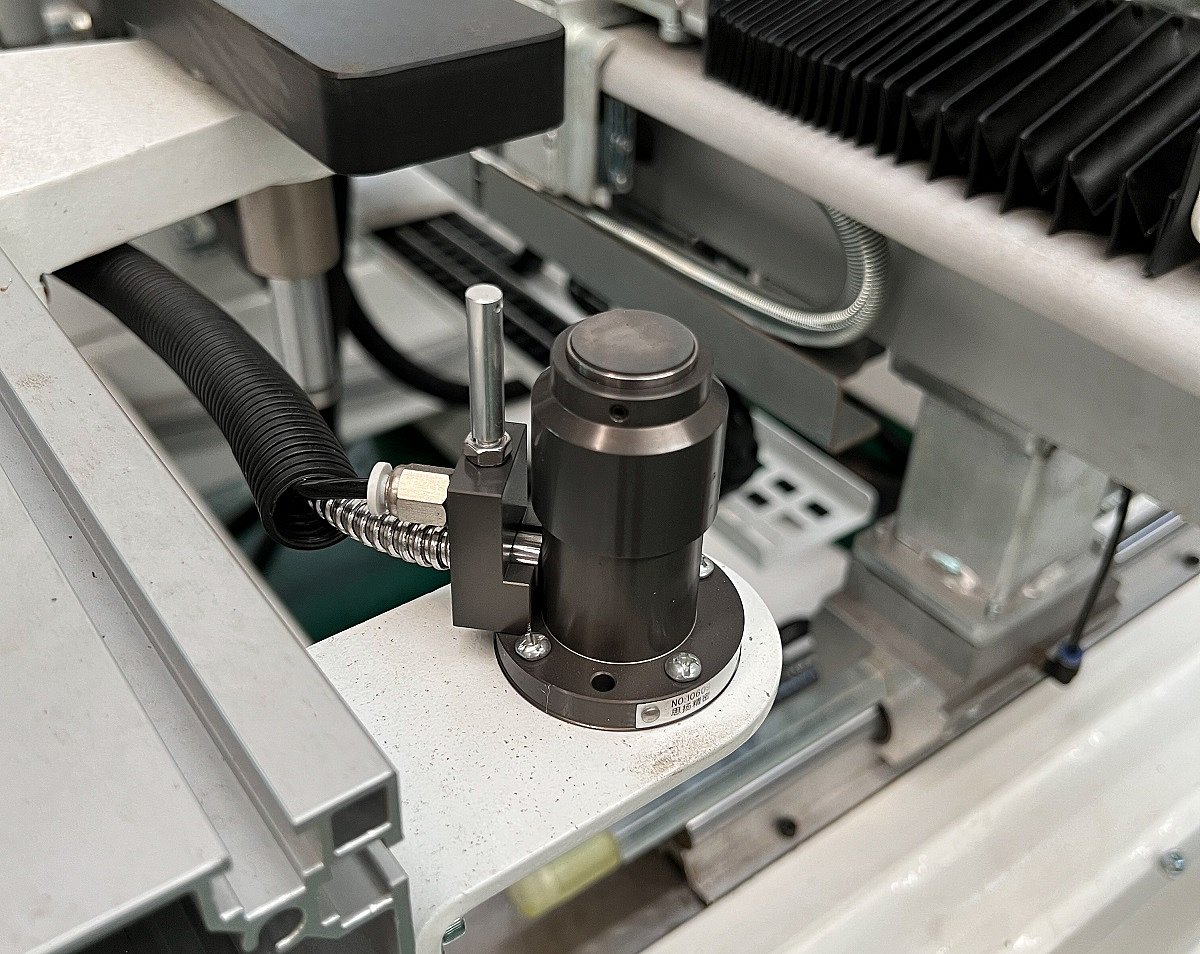

Датчик осуществляет автоматическое измерение и калибровку инструмента, что значительно ускоряет производственный процесс и исключает ошибку оператора.

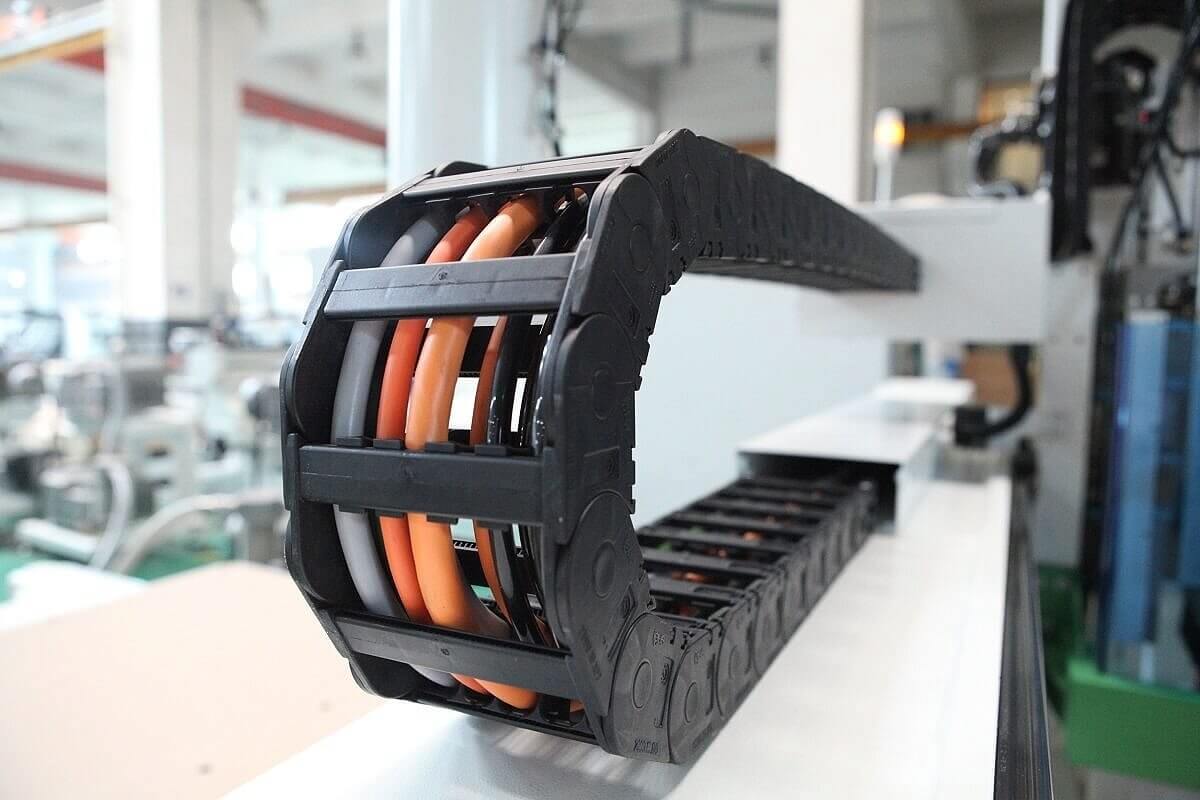

Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по каждой координатной оси, увеличивая тем самым срок эксплуатации.

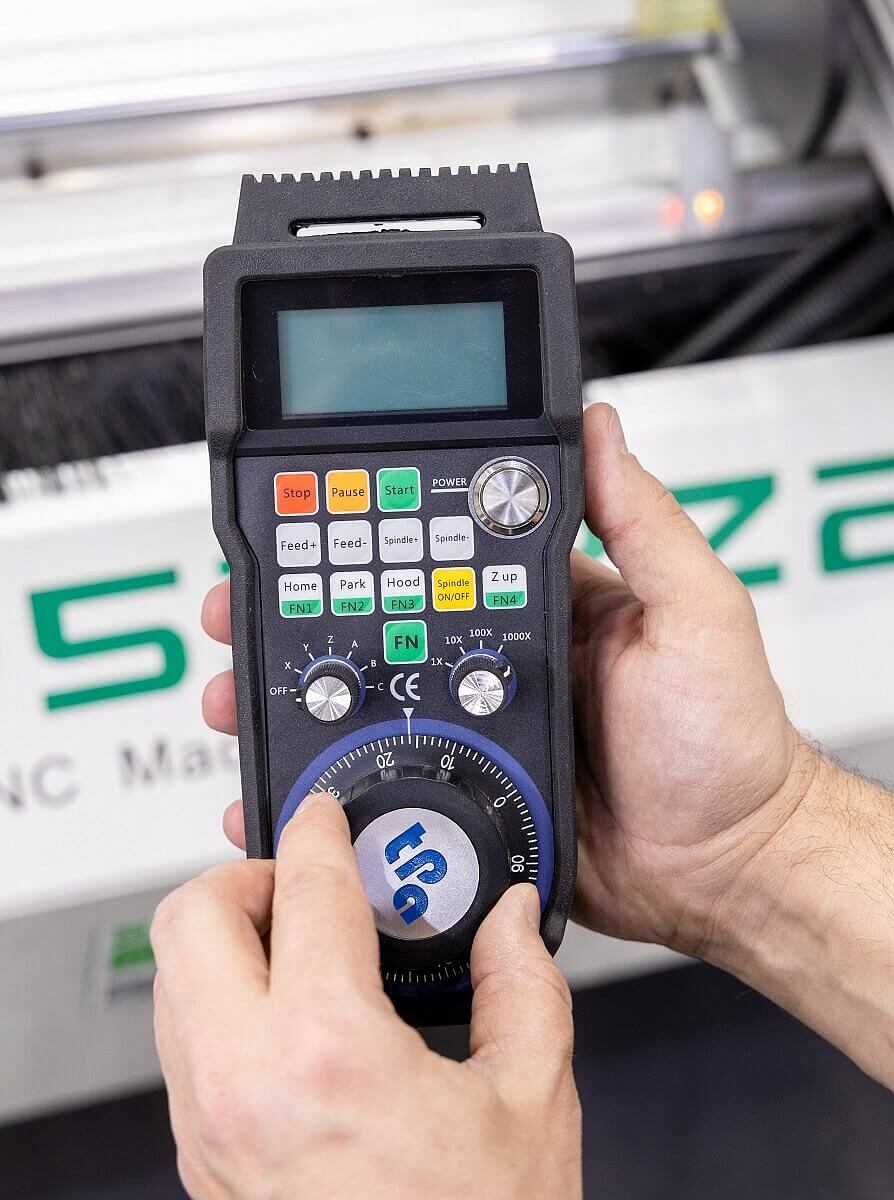

Необходим для удобства настройки станка в ручном режиме.

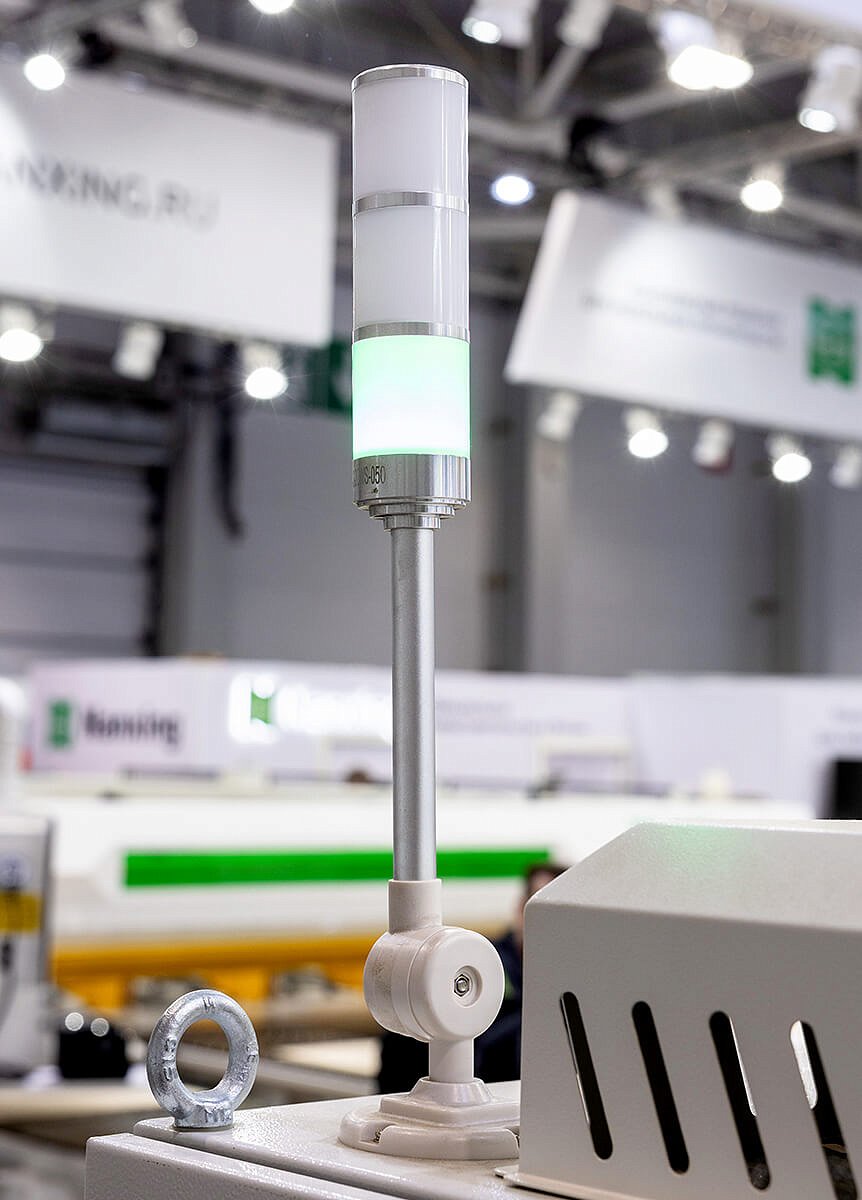

Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки.

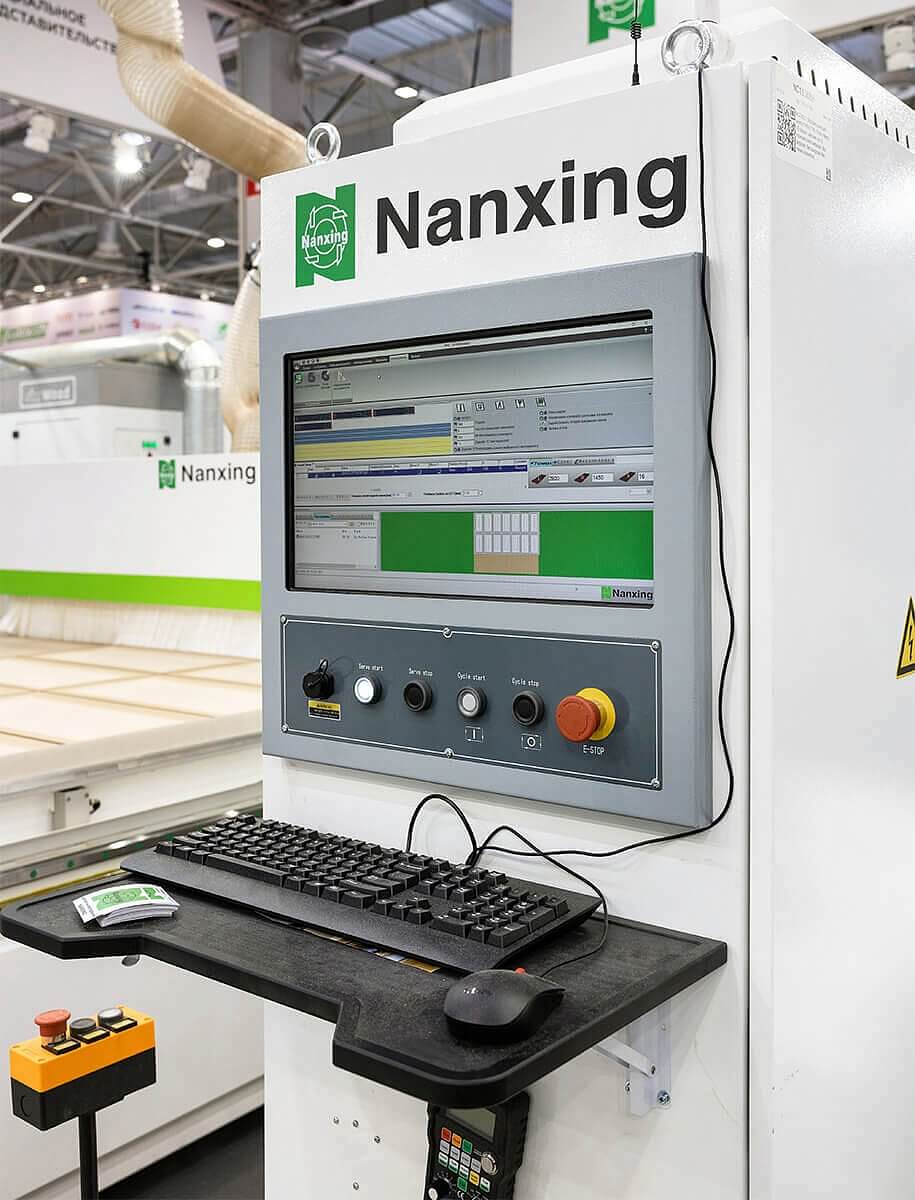

Компьютер

Промышленный ПК с операционной системой Windows, Экран DELL, USB-порт.

Система управления

Система управления SYNTEC обеспечивает стабильную работу, широкие функциональные возможности и простоту использования с дружественным интерфейсом (английский и китайский языки).

Сочетание автоматизации, технологических решений "Нансинг Смартек" и "Нансинг Инфотек" в производстве.

Открытый порт обеспечивает выход в сеть для получения/передачи данных для работы с программами для нестинга, позволяя существенно оптимизировать обработку.

Примечание: оптимизирующее программное обеспечение в стандартный пакет не входит.

Отдельный шкаф управления

Высококачественные электрокомпоненты известных мировых брендов обеспечиваю бесперебойную работу линии.
