Макс. сечение обработки: 245 х 250 мм
Узел: торцовка, чашка, торцевой паз, сверло
Мощность: 47,2 кВт
Вес: 2500 кг
НАЗНАЧЕНИЕ:
Предназначен для торцовки, фрезерования торцевого паза, сверления бруса и фрезерования поперечных профильных пазов прямоугольного сечения в строительном стеновом клееном брусе или в брусе из массива древесины увеличенного сечения.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Производство Тайвань. Возможность торцовки бруса, выборка торцевого паза, сверление под нагель и шпильку на станке. Увеличенное сечение используемого бруса, повышенная производительность.

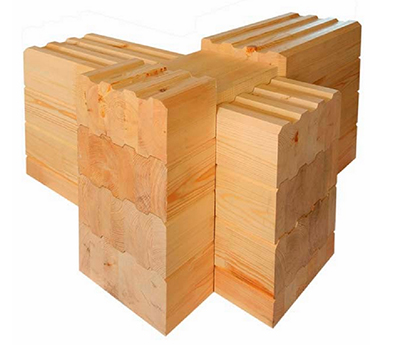

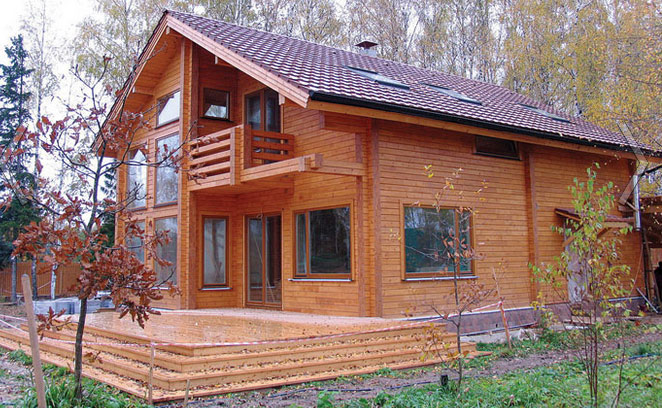

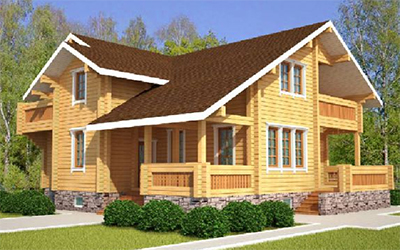

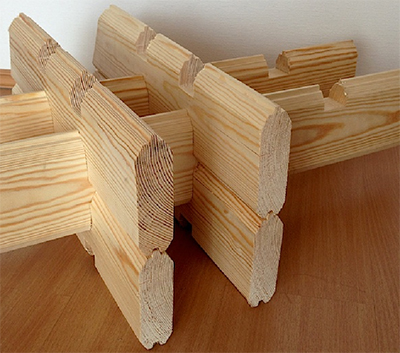

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
| | | |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

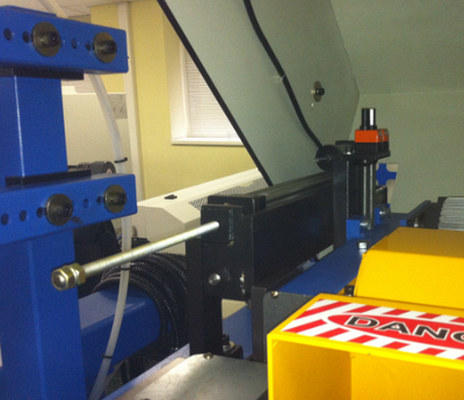

![]() | ПИЛЬНЫЙ УЗЕЛ Предназначен для чистовой торцовки в размер деталей из стенового бруса. Плоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций. |
![]() | УЗЕЛ ФРЕЗЕРОВАНИЯ ТОРЦЕВОГО ПАЗА Предназначен для получения вертикальных пазов в торцах деталей из стенового бруса. Этот паз необходим для закрепления обсадной коробки, препятствующей защемлению оконных блоков при усадке дома. Сверлильный узел Предназначен для точного сверления вертикальных отверстий в деталях из стенового бруса. |
![]() | УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ СТАНКА
|

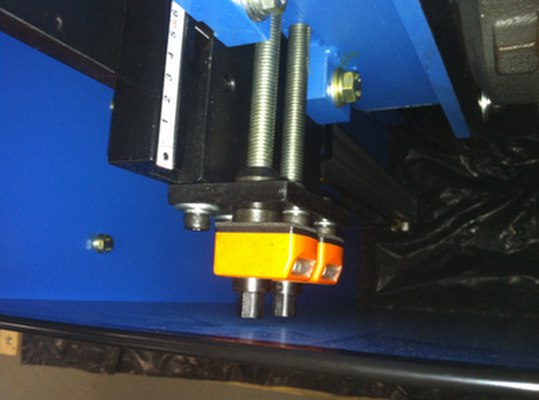

![]() | РЕГУЛИРОВКИ Регулирование межцентрового расстояния между парами вертикальных и горизонтальных узлов производится по механическому счетчику.
|

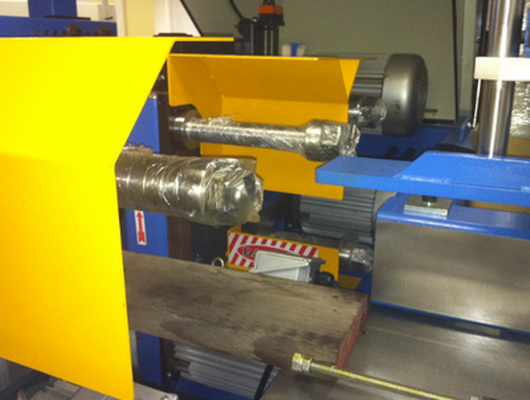

![]() | БЕЗОПАСНОСТЬ Фрезерные группы снабжены защитными кожухами. |
![]() | ФИКСАЦИЯ ЗАГОТОВОК Мощные пневматические прижимы заготовок исключают смещение детали в процессе фрезерования. |
![]() | УЗЕЛ ПОДГОТОВКИ ВОЗДУХА |
![]() | ЭРГОНОМИЧНОСТЬ
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
4 узла: торцовка, торцевой паз, чашка, сверло.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Комплект режущего инструмента;
- Аспирация;
- Компрессор;
- Измерительная система;

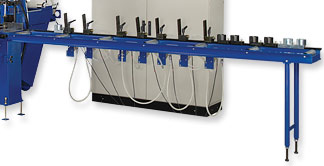

- Рольганг с упорами.
![]() | ![]() |
