Универсальный круглошлифовальный станок UNIVEQ UGU 40100H

Универсальный круглошлифовальный станок UNIVEQ UGU 40100H

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

UGU 40150H

Диаметр наружного шлифования

15 - 400 мм
Размер шлифовального круга (D x d x B)

400 х 203 х 50 мм
Вес

4100 кг
Наличие ЧПУ нов

нет

Преимущества

Шпиндель 10 000 об/мин
Ручной, полуавтоматический и автоматический режим управления
Чугунная литая станина массой до 7 тонн
Поворотный стол

Назначение

Станки предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей. Наиболее подходят для мелкосерийного производства, инструментального производства или ремонтных сервисных центров.

Варианты управления:

Станки серии H управляются вручную;
Станки серии HA могут работать в полуавтоматическом режиме на врезном или продольном шлифовании;
Для станков серии HA функции шлифования и последовательность действий контролируется через программируемый логический контроллер (PLC).

Точность обработки соответствует европейским стандартам для круглошлифовальных станков.

Область применения

Станки данной серии применяются на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения. Помимо этого, станки найдут широкое применение для инструментальных производств и предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервис-центры по изготовлению и обслуживанию инструмента и др.).

Инструментальное производство

Схема обработки

Ось Z – автоматическое при помощи гидравлического привода.
Горизонтальное продольное перемещение / ход рабочего стола c передней и задней бабкой.
Ось X – автоматическое при помощи гидравлического привода.
Точное перемещение по оси X при помощи маховика и передачи винт-гайка. Горизонтальное поперечное перемещение суппорта шлифовального узла.

Конструктивные особенности

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.

Благодаря высокой массе станка не требуется специальный фундамент для его установки. Масса станка в зависимости от модели от 4 до 7 тонн.

Перемещаются по направляющим за счет масляной «подушки», предотвращающей контакт металла с металлом. Поверхность направляющих покрыта специальным износостойким полимерным материалом, который не только снижает износ, но и обеспечивает плавность перемещения стола на низких скоростях подачи.

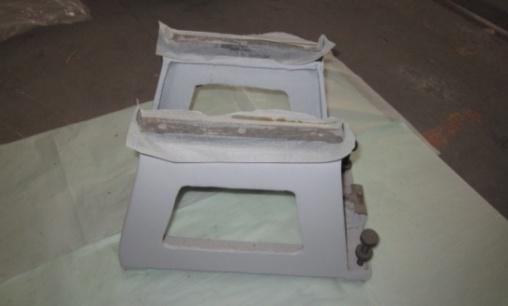

Стол может поворачиваться на небольшой угол по часовой стрелке и против часовой стрелки, за счет чего появляется возможность шлифования длинных конусных деталей. При перемещении в крайние положения стол всегда находится на станине для исключения перекосов детали.

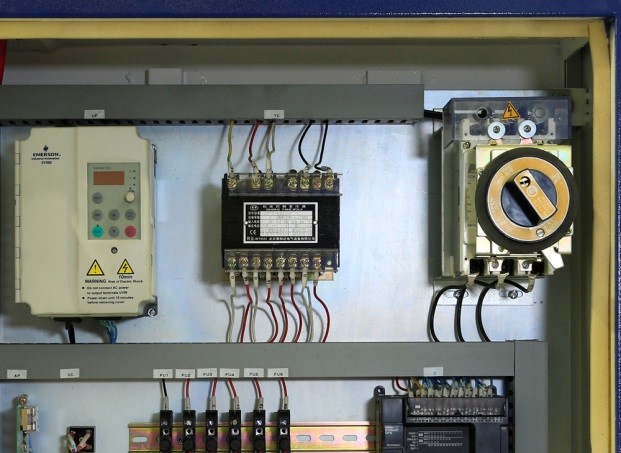

Имеет несколько частот вращения и регулируется посредством перекидывания ремня. Опционально станок можно оснастить инвертером для возможности плавной регулировки частоты вращения бабки.

Шпиндель бабки установлен на высокоточных подшипниках. Бабка имеет возможность поворота на угол до 90° против часовой стрелки и до 30° по часовой стрелке. Сальник и защитное ограждение предотвращают попадание охлаждающей жидкости и грязи внутрь бабки.

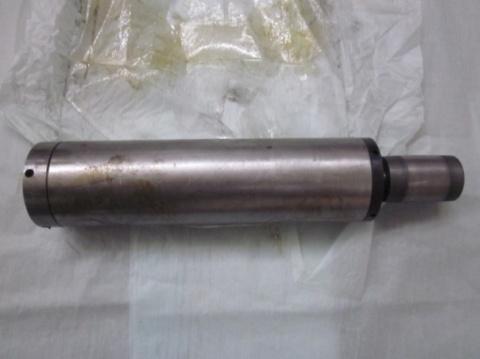

Установлен на масляных подшипниках скольжения с обеспечением подачи масла под давлением. За счет чего на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя. При производстве шпинделя используется хром-молибденовый сплав марки 30CrMOALA, упрочненный до твердости HRC60.
