Круглошлифовальные станки Spitzen. Серия SOG

В наличии

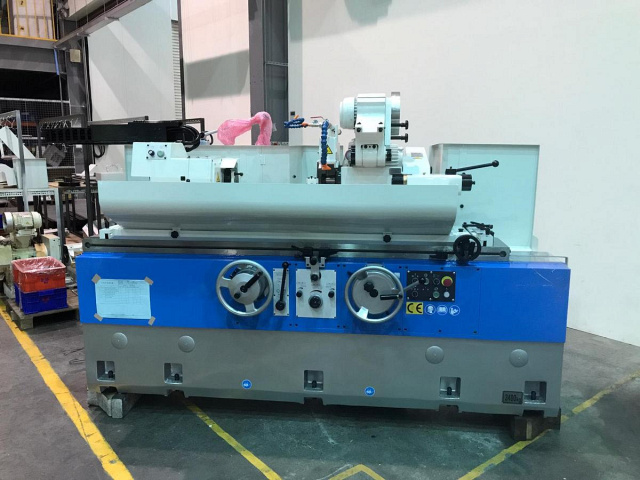

Круглошлифовальные станки Spitzen. Серия SOG
  • Ø наружного шлифования:
    200 - 320 мм

    Ø внутреннего шлифования:
    6 - 150 мм

    Вес: 2000 - 5000 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Круглошлифовальные станки Spitzen. Серия SOG

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Круглошлифовальные станки Spitzen. Серия SOG

Подобрать аналог

Вы выбрали: Круглошлифовальные станки Spitzen. Серия SOG

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель Старая цена Новая цена

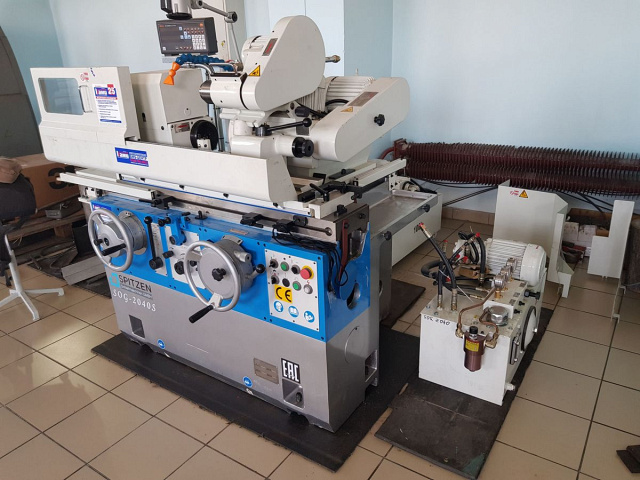

SOG-2040S 77500 USD 73625 USD

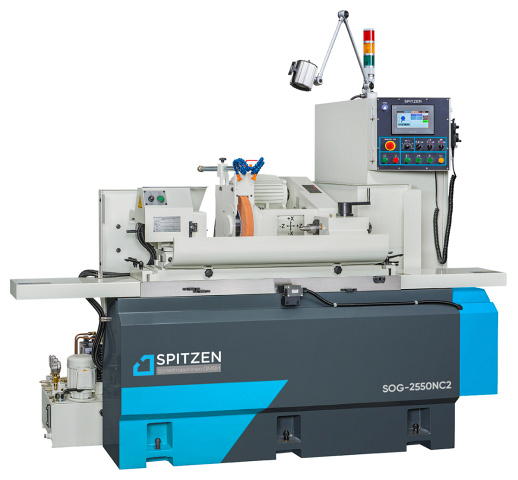

SOG-2550NC2 107722 USD/b> 102335 USD



НАЗНАЧЕНИЕ:

Универсальный круглошлифовальный станок SOG используется для шлифования тел с осью вращения. Станок позволяет вести высокоточное шлифование наружных и внутренних поверхностей конусов и цилиндров, торцевых поверхностей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки предназначены для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей на деталях типа вал, втулка, ось, цилиндр, фланец, крышка и т.п. Подачи осуществляются вручную, гидроприводом или сервоприводами, в зависимости от исполнения станка. Возможна обработка деталей со всех сторон за счет поворота передней бабки. Точность обработки соответствует европейским стандартам для круглошлифовальных станков.

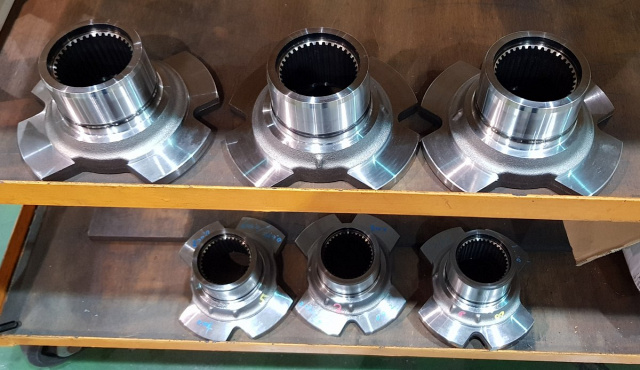

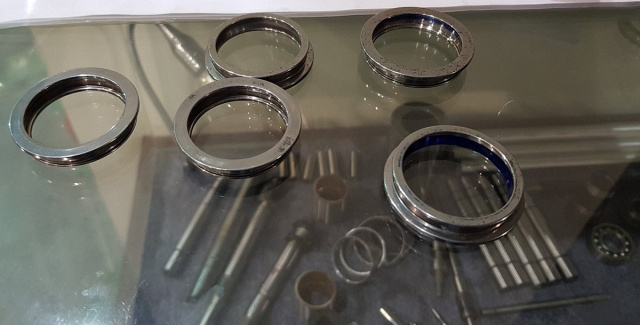

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станки серии SOG производятся в нескольких исполнениях:

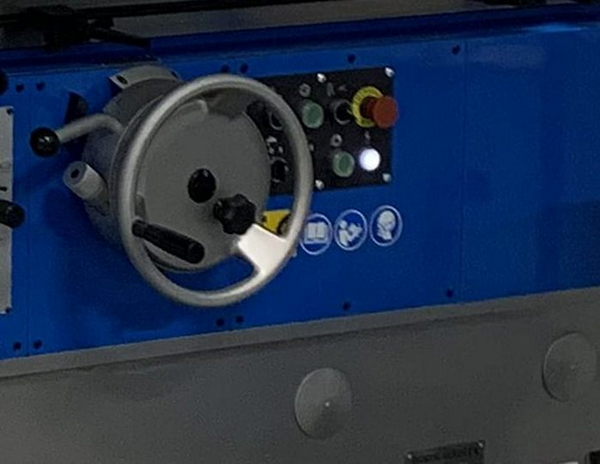

  • S – полуавтомат. Продольное перемещение стола управляется от гидравлики, поперечное перемещение шлифовальной бабки осуществляется вручную от механического маховика. Быстрый подвод/отвод шлифовального круга от гидроцилиндра.

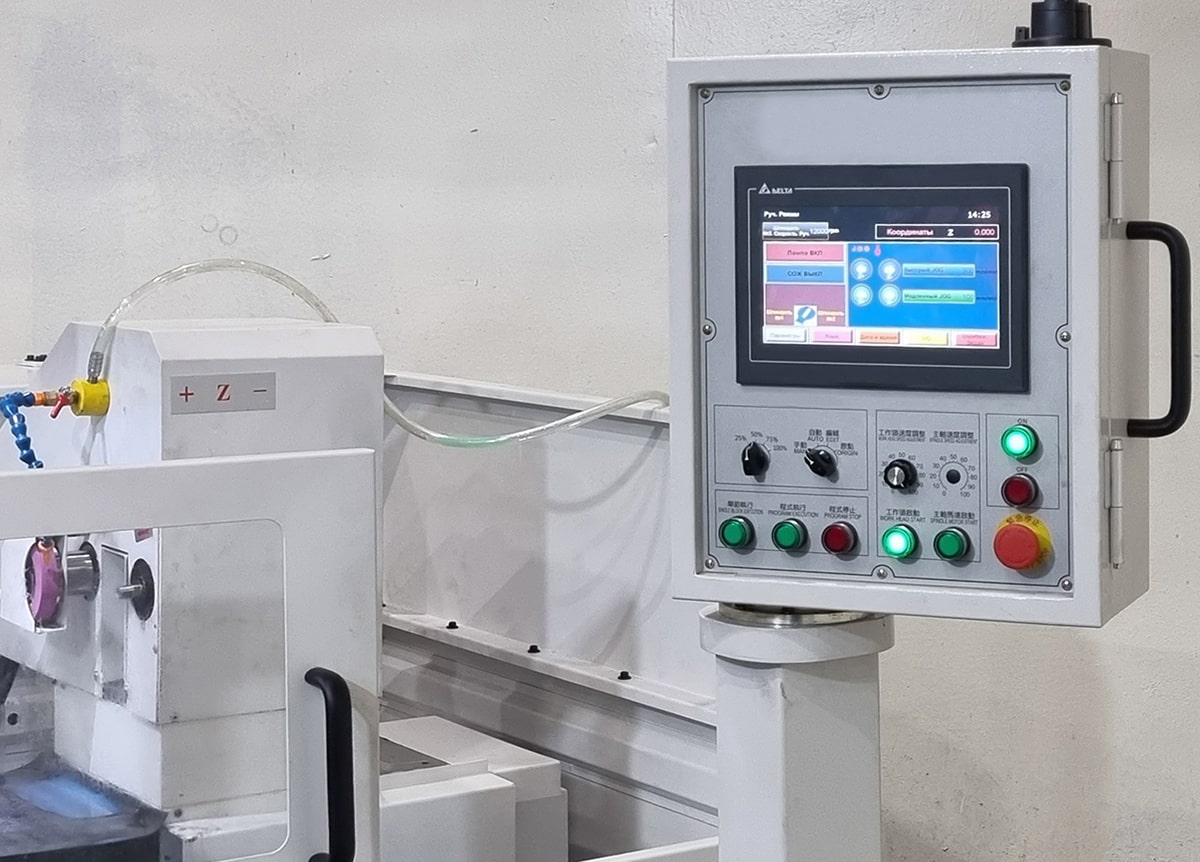

  • NС – автомат с цифровым контроллером. Продольное перемещение стола управляется от гидравлики, поперечное перемещение шлифовальной бабки осуществляется автоматически по предварительно заданной программе.

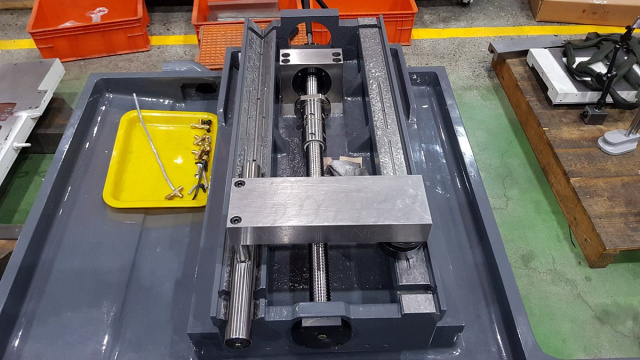

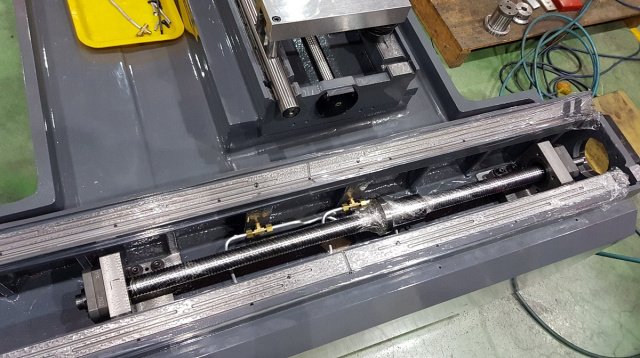

  • CNC – автомат с системой ЧПУ. Продольное перемещение стола и поперечное перемещение шлифовальной бабки осуществляется автоматически, посредством ШВП и сервоприводов, по предварительно заданной программе.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Шлифовальный круг с фланцем, 1 комплект;
  • Держатель алмазного инструмента для правки круга (смонтирован на столе), 1 комплект;
  • Набор инструмента для обслуживания станка, 1 комплект;
  • Твердосплавные центры, 2 шт.;
  • Система подачи СОЖ;
  • Гидравлический бак с помпой;
  • Рабочее освещение;
  • Инструкция по эксплуатации на русском языке.

ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА:

  • Приспособление для внутреннего шлифования;
  • Приспособление для правки внутреннего и наружного шлифовального круга;
  • Приспособление для правки шлифовального круга, смонтировано на задней бабке;
  • Приспособление для угловой правки шлифовального круга;
  • Приспособление для радиусной правки шлифовального круга;
  • Поводки с эксцентриковым зажимом (6 шт. в комплекте);
  • Держатели заготовки (2 шт. в наборе);
  • 2-х точечный неподвижный люнет;
  • 3-х точечный неподвижный люнет;
  • Регулируемый 3-х точечный неподвижный люнет;
  • Регулируемый 3-х кулачковый патрон;
  • Регулируемый 4-х кулачковый патрон;
  • Магнитный фильтр СОЖ;
  • Бумажный фильтр СОЖ;
  • Комбинированный магнитно-бумажный фильтр СОЖ;
  • Приспособление для правки шлифовального круга установленное на шлифовальной бабке, ручного типа, без авто компенсации;
  • Приспособление для правки шлифовального круга установленное на шлифовальной бабке, автоматического типа для NC серии, с авто компенсацией;
  • Стенд для балансировки круга с оправкой;
  • Приспособление для полуавтоматической балансировки шлифовального круга;
  • Запасной шлифовальный круг с фланцем;

Модель

SOG-2040

SOG-2550

SOG-3260

SOG-32100

SOG-32150

Вращаемый диаметр заготовки над столом, мм

200

250

320

320

320

Расстояние между центрами, мм

400

500

600

1000

1500

Максимальный диаметр шлифования, мм

160

250

280

280

280

Максимальная масса заготовки в центрах, кг

60

60

100

150

150

Минимальное перемещение шлифовальной бабки, мм

0,001

0,001

0,001

0,001

0,001

Размер шлифовального круга, мм

Ø 305 x 38 x Ø 127

Ø355 x 38 x Ø 127

Ø 355 x 50 x Ø 127

Ø 355 x 50 x Ø 127

Ø 355 x 50 x Ø 127

Угол поворота передней бабки, °

-30 ~ +90

-30 ~ +90

-30 ~ +90

-30 ~ +90

-30 ~ +90

Конус передней бабки

MК3

MК4

MК4

MК4

MК4

Частота вращения передней бабки, об/мин

10 - 600

10 - 600

10 - 500

10 - 500

10 - 500

Конус задней бабки

MT3

MT4

MК4

MК4

MК4

Угол поворота стола, °

-3, +13

-0, +12

-0, +12

-3, +7

-0, +7

Мощность привода шлифовального круга, кВт

2,2

3,75

3,75

3,75

3,75 / 5,5

Мощность привода передней бабки

0,37 (инвертер)

0,75 (инвертер)

0,8 (инвертер)

1,3 (инвертер)

2 (инвертер)

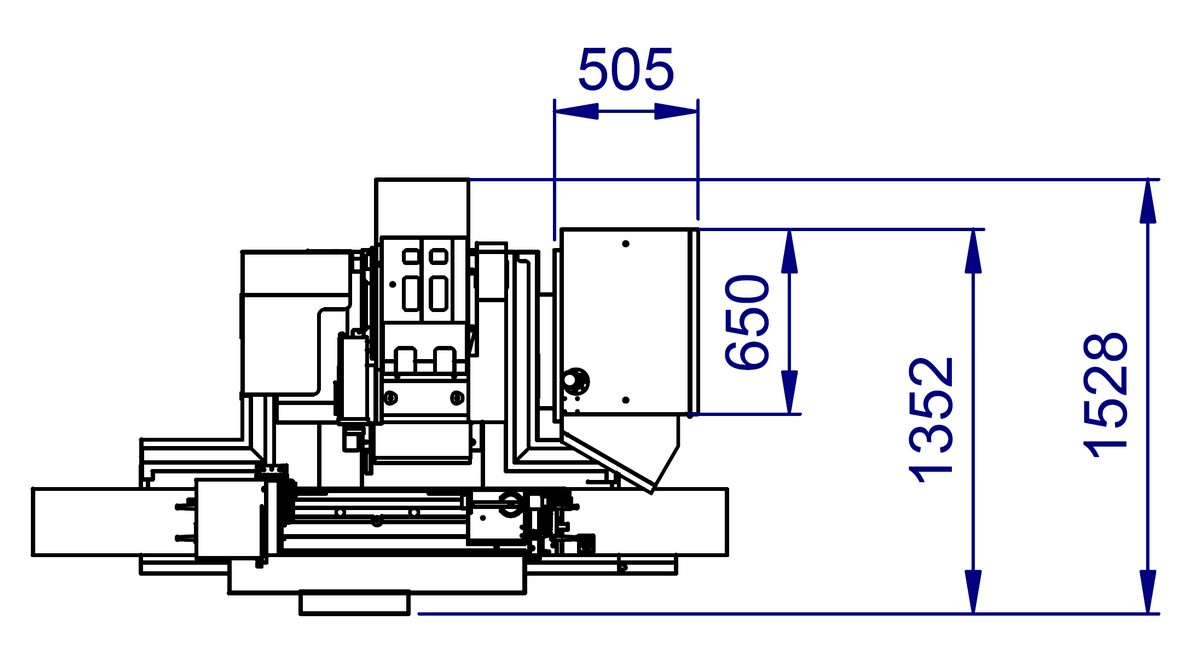

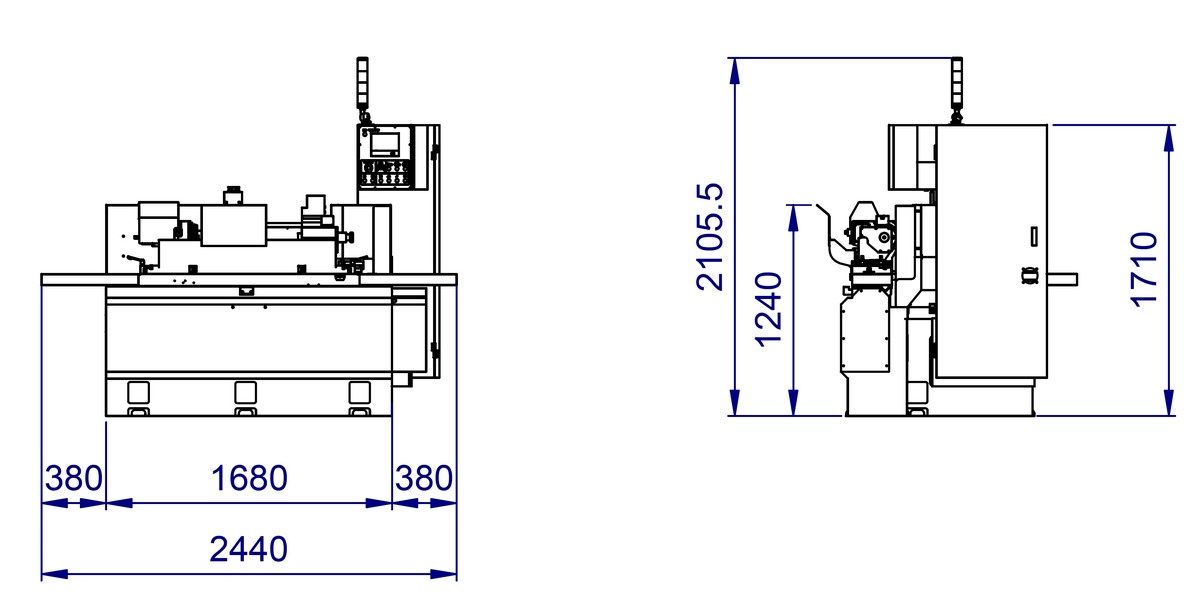

Габаритные размеры
Длина, мм 2370 2440 3315 4725 6365
Ширина, мм 1450 1530 1650 1650 1650
Высота, мм 1730 1730 1730 1730 1730

Масса станка, кг

2000

2600

3000

3900

5000
