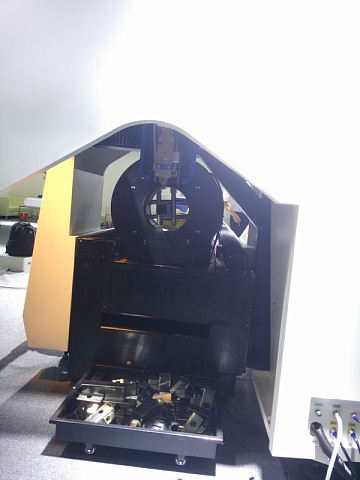

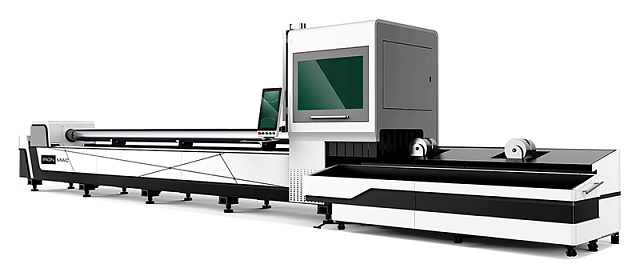

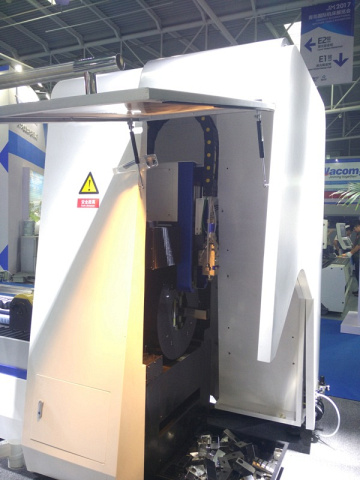

Оптоволоконная установка лазерного раскроя труб IRONMAC. Модель 60M

Оптоволоконная установка лазерного раскроя труб IRONMAC. Модель 60M
  • Производитель: IRONMAC

  • Серийная обработка круглых и профильных труб до 6000 мм

    Перемещение по осям X / Y / Z:

    6000 / 220 / 105 мм

    Скорость перемещений портальной системы: 120 м/мин

    Мощность резонатора: 1000 - 2000 Вт

    Вес: 6500 кг

  • От 173 010 Br

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Оптоволоконная установка лазерного раскроя труб IRONMAC. Модель 60M

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Оптоволоконная установка лазерного раскроя труб IRONMAC. Модель 60M

Подобрать аналог

Вы выбрали: Оптоволоконная установка лазерного раскроя труб IRONMAC. Модель 60M

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Модель предназначена для скоростной чистовой резки трубного проката из металлов в автоматизированном режиме: черных, нержавеющих, цветных. Диаметр обработки круглых труб 20 - 220 мм, профильных 20 - 155 мм. Длина обработки до 6000 мм. Режим работы: 1 - 2 смены.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.

  • Космическая;
  • Авиационная;
  • Автомобильная;
  • Оборонная;
  • Пищевая;
  • Металлургическая;
  • Нефтегазовая;
  • Мебельная.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Станок собран на базе стандартных унифицированных компонентов, которые легко взаимозаменяемы.
Это позволяет при эксплуатации в многосменном режиме при выходе из строя какого-либо компонента, быстро произвести его замену.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

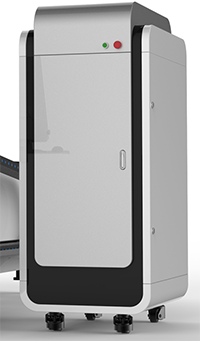

ОТДЕЛЬНО СТОЯЩИЙ ШКАФ УПРАВЛЕНИЯ С КОНДИЦИОНИРОВАНИЕМ И ВЕНТИЛЯЦИЕЙ

Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.
Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.

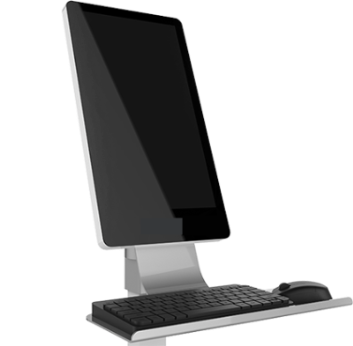

PAD-ДИЗАЙН ДИСПЛЕЯ + ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.

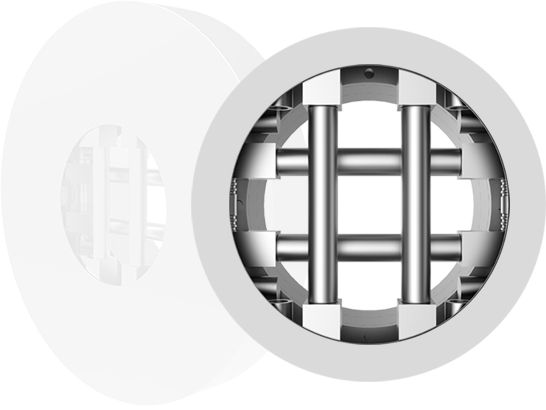

АВТОМАТИЧЕСКИЙ ЗАЖИМНОЙ ЛЮНЕТ (РОЛИКОВЫЕ ЗАЖИМЫ)

Предназначен для фиксации (зажима) и подачи трубных заготовок в парных роликах. С помощью роликов также происходит центровка заготовки относительно сопла режущей головки. Люнет может иметь несколько типоразмеров: 220 или 350 мм.

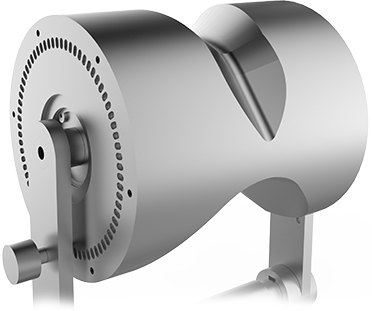

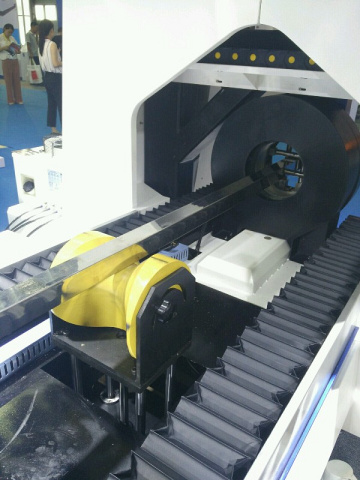

РОЛИКОВЫЕ ПОДДЕРЖКИ ТРУБ

Предназначены для поддержки трубных заготовок во время обработки, подачи и вращения. Количество 2 шт. Имеют сложное сечение для поддержки как круглых, так и профильных труб. По мере подачи трубы и её отрезки, ролики прячутся в станке по мере подхода к ним зажимного патрона.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

РЕЗОНАТОР (ЛАЗЕРНЫЙ ИСТОЧНИК)

Raycus (Китай) от 750 Вт до 2000 Вт
IPG (Германия) от 750 Вт до 2000 Вт

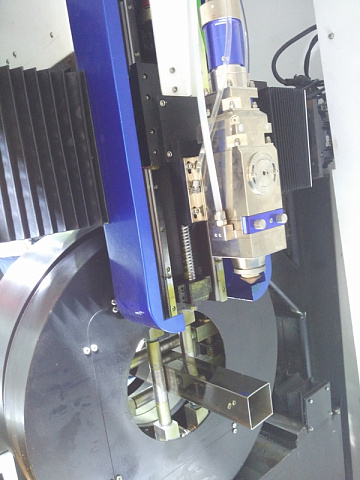

РЕЖУЩАЯ ГОЛОВА RAYTOOLS (ШВЕЙЦАРИЯ)

Новое поколение режущих голов с автофокусировкой (BM111 ≤ 3 кВт, BM114 ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.

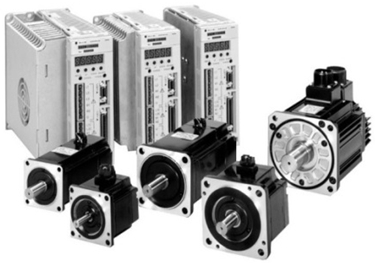

СЕРВОДВИГАТЕЛЬ
  • ось X 2х850 Вт YASKAWA (Япония)
  • ось Y 1х850 Вт YASKAWA (Япония)
  • ось Z 1х400 Вт YASKAWA (Япония)
СИСТЕМА ЧПУ (CAD-CAM ПО)

Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.
ПРИВОД X,Y - РЕЙКА-ШЕСТЕРНЯ YYC/APEX (ТАЙВАНЬ)

Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.
ПРИВОД Z - ПРЕЦИЗИОННАЯ ШВП TBI (ТАЙВАНЬ)

Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.

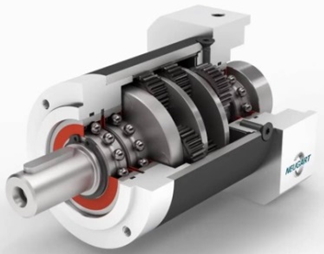

РЕДУКТОР MOTOVARIO (ФРАНЦИЯ)

Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.
ЭЛЕКТРИЧЕСКИЕ ЭЛЕМЕНТЫ SHNEIDER (ФРАНЦИЯ)

Электроника станка: реле, автоматические выключатели, контроллеры осей.

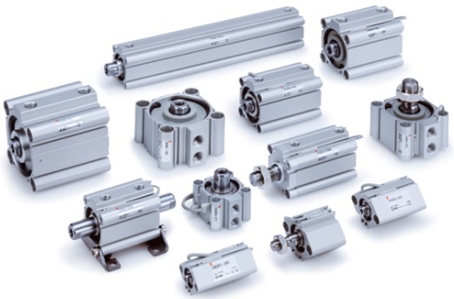

ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (ЯПОНИЯ)

Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.
ЧИЛЛЕР ОХЛАЖДЕНИЯ TONGFEI (КИТАЙ)

Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.

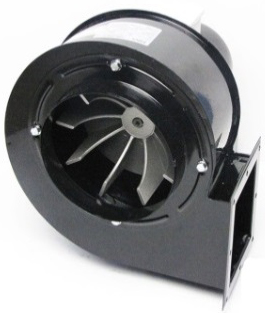

ИНТЕГРИРОВАННАЯ СИСТЕМА ВЕНТИЛЯЦИИ Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.

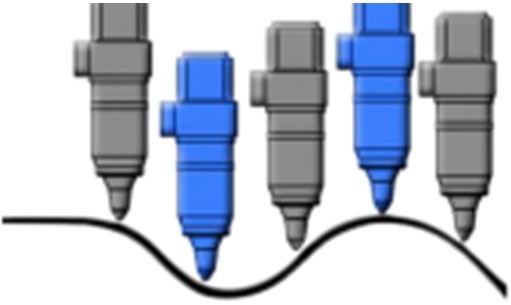

ЕМКОСТНОЙ ДАТЧИК ВЫСОТЫ И НЕРОВНОСТИ ЛИСТА

Отслеживает неровности листа по ходу резки изделий - голова повторяет контур неровности, тем самым сохраняя постоянный зазор между головой и поверхностью листа металла.

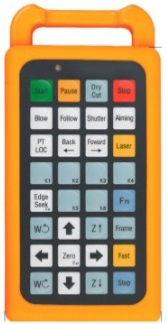

БЕСПРОВОДНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.

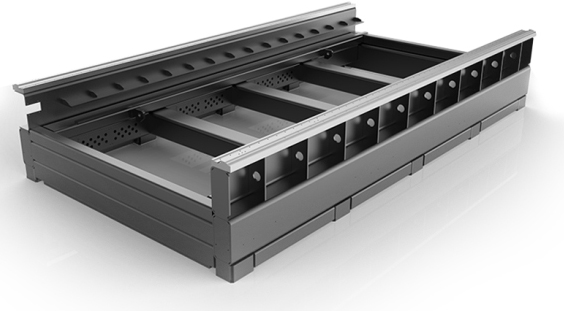

СТАНИНА

Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет.
Модель IRONMAC 60M
Рабочая зона (Р x П), мм 6000 x 20 - 220
Размеры обрабатываемого проката, мм Ø20 - 220
Длина перемещения оси X, мм 6000
Длина перемещения оси Y, мм 220
Длина перемещения оси Z, мм 105
Мощность излучения резонатора, Вт 1000 - 2000
Точность геометрического размещения осей X / Y, мм ≤ 0,02 (от всего расстояния)
Точность повторного размещения осей X / Y, мм ≤ 0,03
Максимальная установочная скорость осей X / Y, м/мин 120
Точность позиционирования, мм/м ± 0,02
Точность репозиционирования, мм/м 0,03
Максимальное увеличение скорости осей X / Y, G 1,5
Ширина надреза, мм 0,1 - 0,5
Шероховатость поверхности в зоне реза, мкм Ra 3,2 - 25,4
Режущая способность, мм 0,1 - 25
Минимальное задаваемое перемещение, мм 0,001
Сечение направляющих, мм 30 (Hiwin: Германия / Тайвань)
Передача по осям X / Y Шестерня-рейка APEX (Тайвань)
Поддерживаемое программное обеспечение CAD, CorelDRAW plt., AI., dxf. и т. д.
Система ЧПУ типа CNC Cypcut
Экран 17″ ЖК
Смазка Централизованная система смазки
Режим передачи Червячный и реечный, двухприводный
Предельная нагрузка макс. веса рабочего стола, кг 1000
Вес каркасной системы, т до 4,5
Потребление станка (без чиллера и компрессора), кВт < 18
Потребление чиллера (система охлаждения), кВт 7
Общая мощность, кВт до 25
Фаза 3
Номинальное напряжение, В 380
Частота, Гц 50
Защитный уровень полной мощности IP54
Вид охлаждения Водяной чиллер
Передача по оси Z Шарико-винтовая пара
Длина волны лазерного излучения, Нм 1070
Габаритные размеры:
Длина, мм 11 900
Ширина, мм 1580
Высота, мм 2260
Вес, кг 6500
