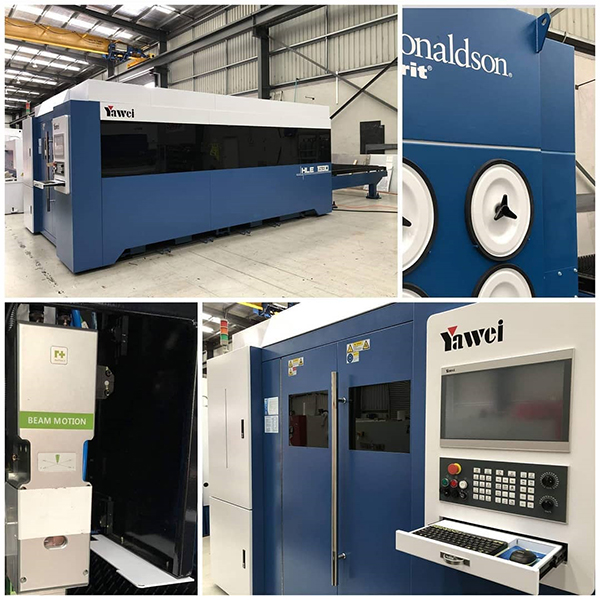

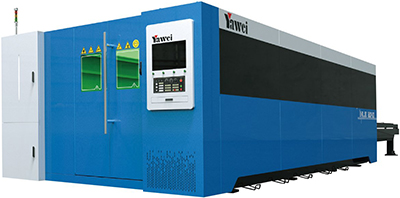

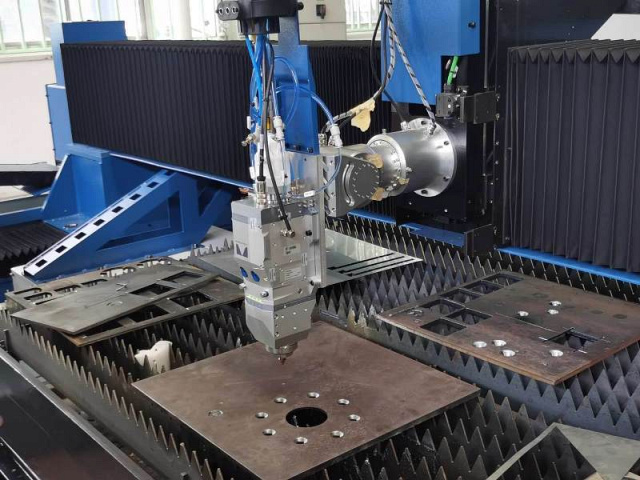

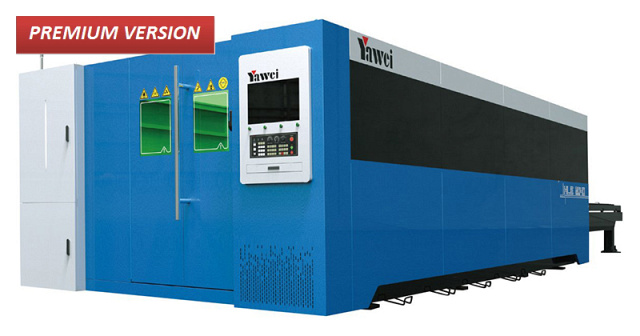

Автоматизированные комплексы лазерной резки YAWEI SMD HLE
Шеф-монтаж:
индивидуально
Гарантия:
12 месяцев

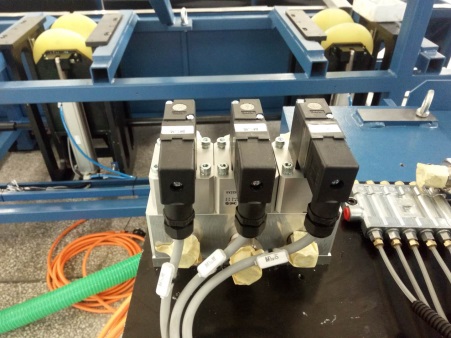

Автоматическая газовая консоль на 3 газа
Перемещение по осям X / Y / Z:
3040 x 1520 x 240 мм
Скорость перемещений портальной системы: 170 - 180 м/мин
Ускорение: 2 G
Мощность резонатора: 2000 - 30 000 Вт
Вес: 8000 - 14 000 кг
Преимущества

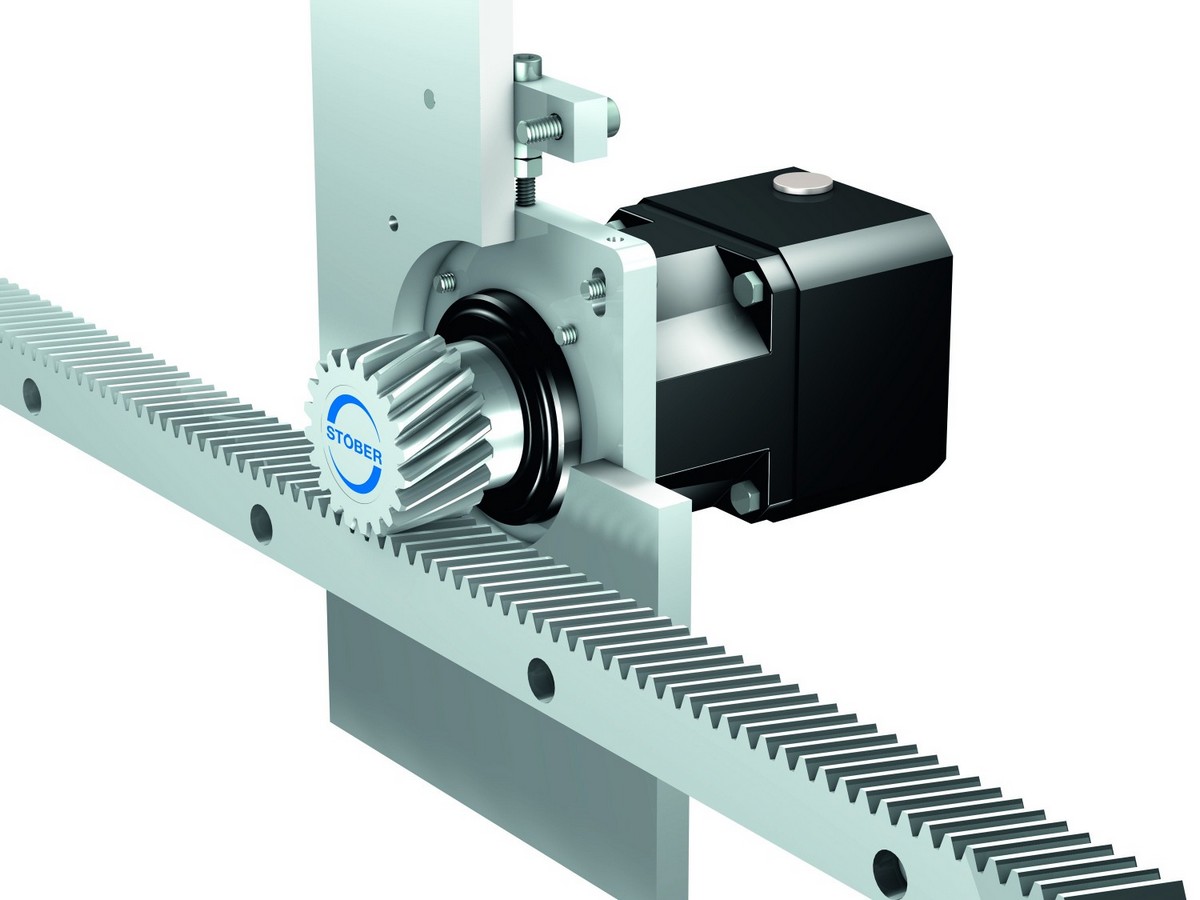

- Зубчатые рейки Stober имеют повышенный ресурс
- Автоматический раскрой металлических листов в 3 смены

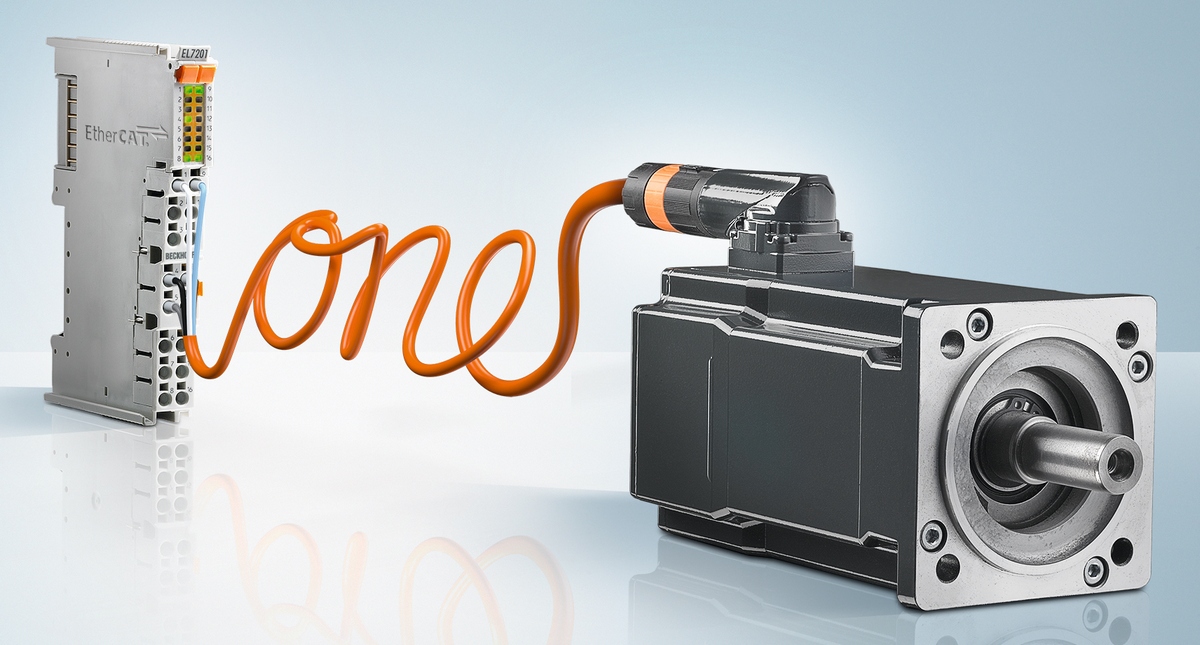

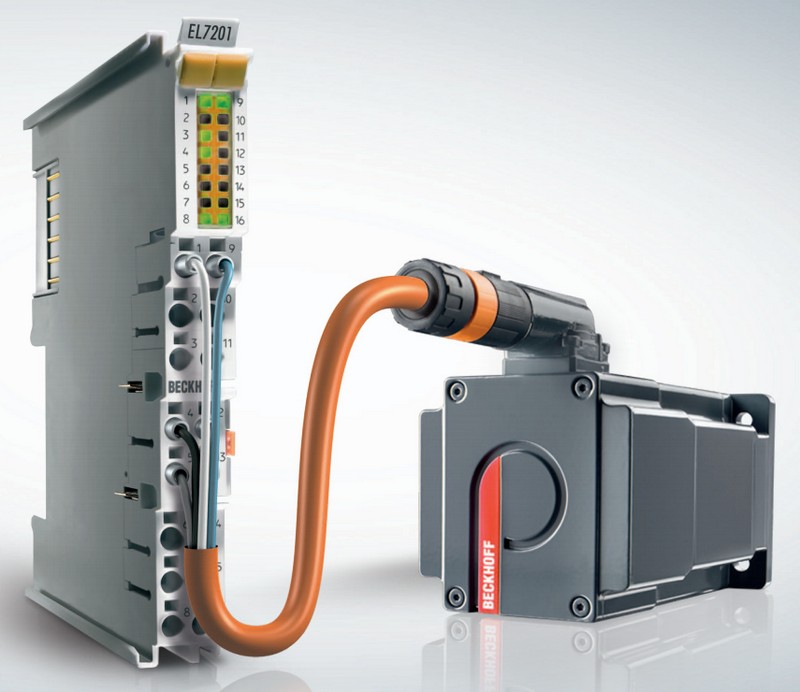

- Немецкие комплектующие Beckhoff
- Нулевой процент брака
О товаре
Характеристики
Модель
HLE 3015
HLE 4020
HLE 6020
Модуль для резки труб
-
-
-

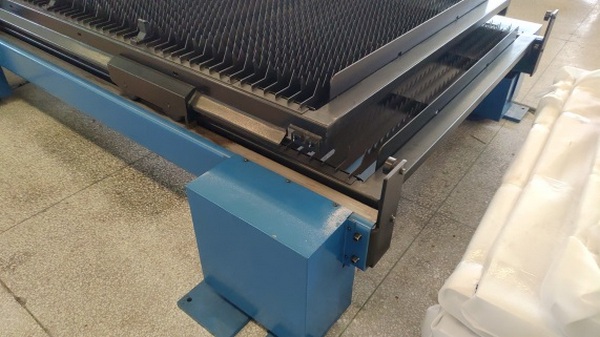

Сменные паллеты
+
+
+
Кабинетная защита
+
+
+
Обрабатываемый металл
толстый
толстый
толстый
Толщина металла, мм
100
100
100

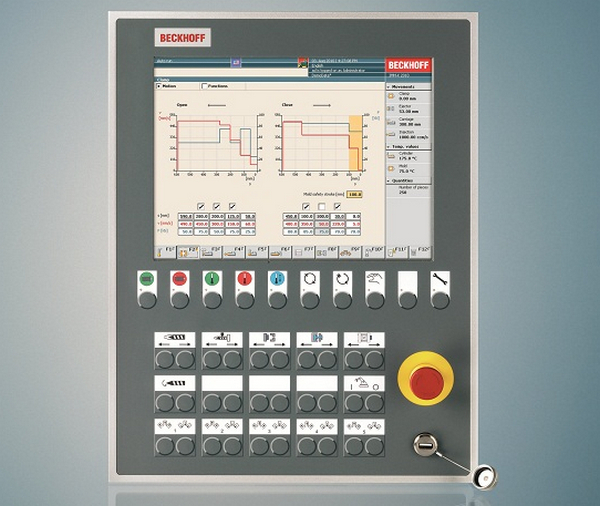

Система ЧПУ
Beckhoff
Beckhoff
Beckhoff
Рабочая зона (Х x Y), мм
3000 x 1500
4000 x 2000
6000 x 2000
Перемещение по осям X / Y / Z, мм
3040 x 1520 x 240
3040 x 1520 x 240
3040 x 1520 x 240

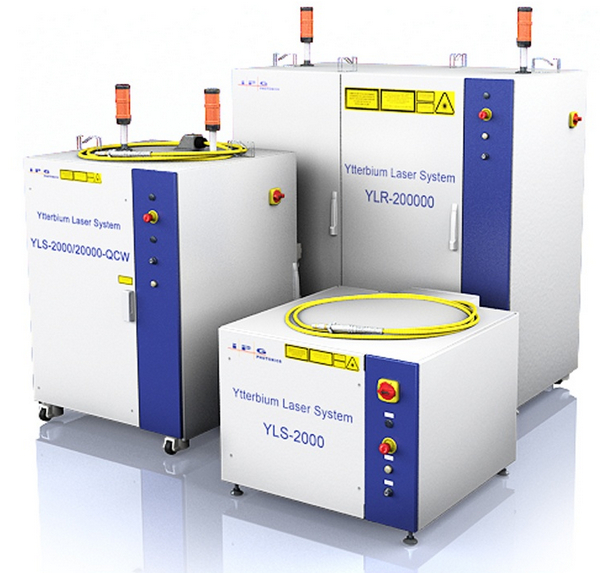

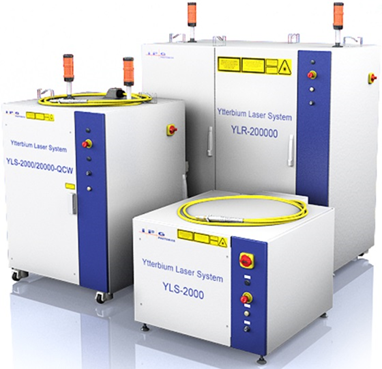

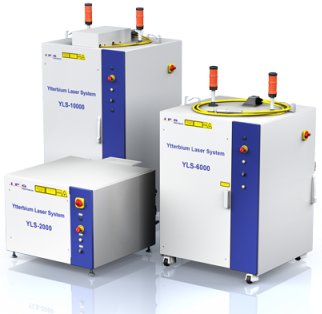

Мощность излучения резонатора, Вт
2000 - 30 000
2000 - 30 000
2000 - 30 000
Макс. скорость портала, м/мин
170 - 180
170 - 180
170 - 180
Точность позиционирования, мкм/м
± 0,02
± 0,02
± 0,02
Точность репозиционирования, мм/м
± 0,02
± 0,02
± 0,02
Ускорение осей X / Y, G
2
2
2
Ширина реза, мм
0,1 - 0,5
0,1 - 0,5
0,1 - 0,5
Шероховатость в зоне реза, мкм
Ra 3,2 - 25,4
Ra 3,2 - 25,4
Ra 3,2 - 25,4
Режущая способность, мм
Согласно возможностям резонатора
Согласно возможностям резонатора
Согласно возможностям резонатора
Мин. задаваемое перемещение, мм
0,001
0,001
0,001

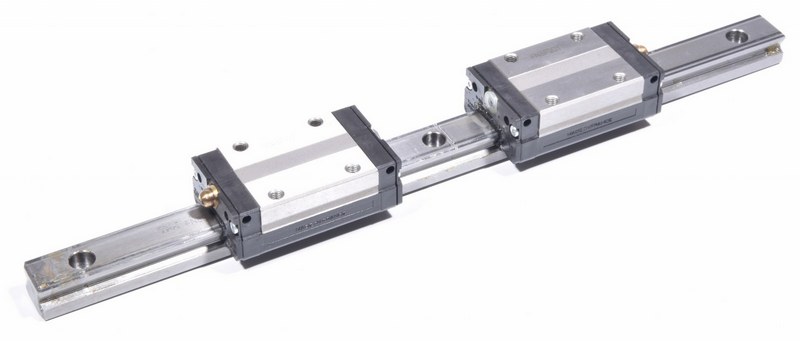

Сечение направляющих, мм
35
35
35
Макс. нагрузка на стол, кг
1100
1800
2500
Передача по осям X / Y
Шестерня-рейка Stober (Германия)
Шестерня-рейка Stober (Германия)
Шестерня-рейка Stober (Германия)
Поддерживаемое программное обеспечение
CNCKAD
CNCKAD
CNCKAD
Экран
23″ ЖК
23″ ЖК
23″ ЖК
Смазка
Автосмазка
Автосмазка
Автосмазка
Фаза
3
3
3
Напряжение, В
380
380
380
Частота, Гц
50
50
50
Класс защиты
IP54
IP54
IP54
Вид охлаждения
Водяной чиллер
Водяной чиллер
Водяной чиллер
Длина волны лазерного излучения, нм
1070
1070
1070
Общая мощность, кВт
31 - 100
31 - 100
31 - 100
Передача по оси Z
Шарико-винтовая пара
Шарико-винтовая пара
Шарико-винтовая пара
Ускорение оси Z, G
2 (обеспечение режима FLY-CUT)
2 (обеспечение режима FLY-CUT)
2 (обеспечение режима FLY-CUT)
Длина, мм
9000
11 500
15 500
Ширина, мм
4800
5000
5000
Высота, мм
2300
2300
2300
Вес, кг
8000
10 000
14 000
