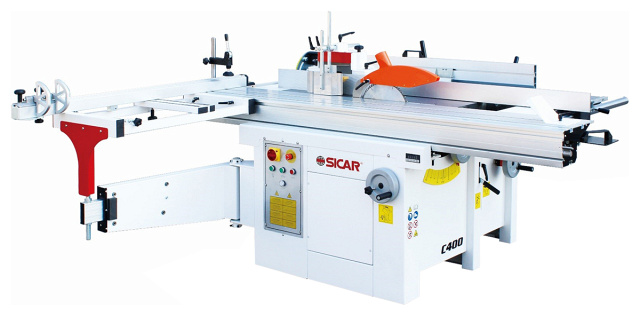

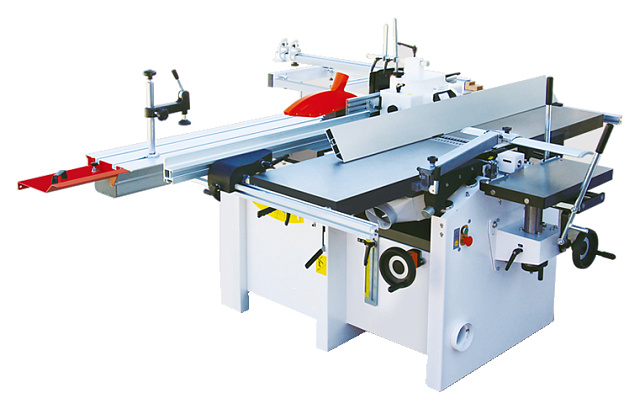

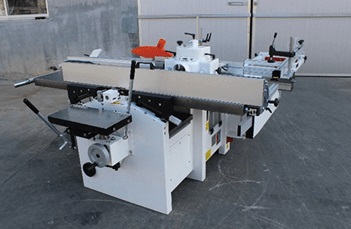

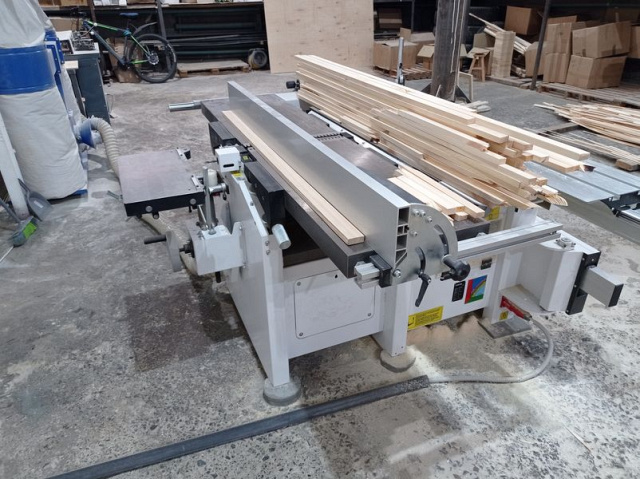

Комбинированные станки SICAR. Модели C300 и С400
-
Производитель: SICAR
Страна: Италия
-
Количество операций: 5
Суммарная мощность: 9 / 12 кВт
Ширина строгания: 300 / 400 мм
Вес: 550 / 645 кг
Узнать цену
Вы выбрали: Комбинированные станки SICAR. Модели C300 и С400
Заказать лизинговый расчёт
Вы выбрали: Комбинированные станки SICAR. Модели C300 и С400
Подобрать аналог
Вы выбрали: Комбинированные станки SICAR. Модели C300 и С400
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Предназначен для распиловки облицованных плит и комплексной обработки столярных изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на малых предприятиях, личных подсобных хозяйствах и крупных предприятиях как вспомогательное оборудование.
СХЕМЫ ОБРАБОТКИ:
| Продольное пиление пиломатериалов | Торцевание пиломатериалов | Фугование | Рейсмусование с автоподачей |
|
|
|
|
| Сверление отверстий и выборка пазов | Продольное профильное фрезерование | Фрезерование шипов и проушин | Форматный раскрой плитных материалов (дсп, лдсп, мдф, фанера) |
|
|
|
|
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |
ФУГОВАЛЬНЫЙ УЗЕЛ Литые фуговальные столы являются надежной базой при обработке. Наклон направляющей линейки позволяет снимать фаску. |
 |
РЕЙСМУСОВЫЙ УЗЕЛ На рейсмусе возможна обработка деталей высотой до 220 мм. Отображение размера по линейке и механическому счетчику. |
 |

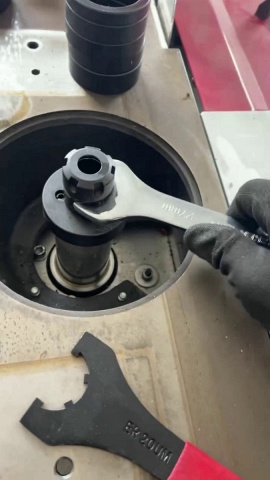

ФРЕЗЕРНЫЙ УЗЕЛ Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000 / 3100 / 4400 / 7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи. Удобный и надежный прижим заготовки. |
 |

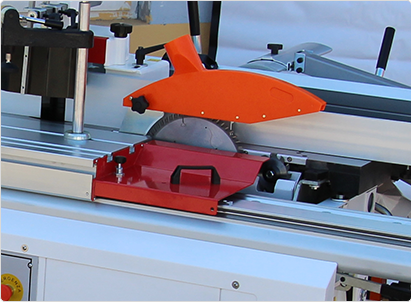

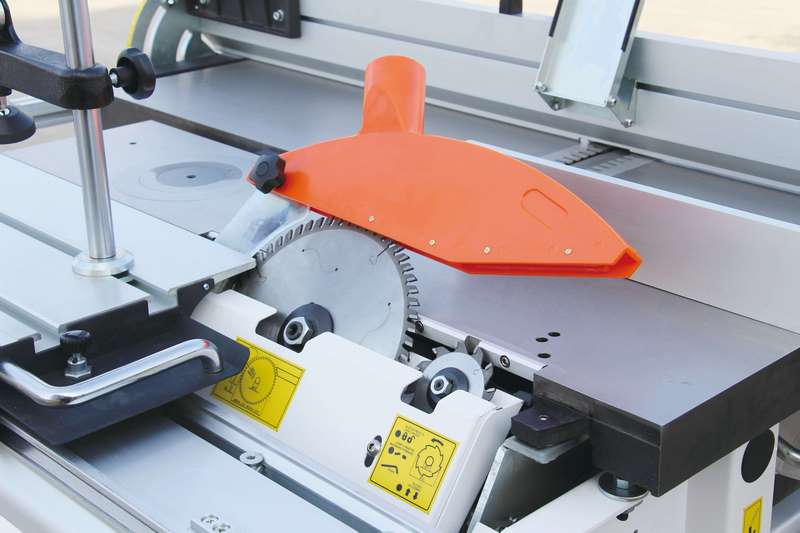

ПИЛЬНЫЙ УЗЕЛ Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов. Шариковая каретка обеспечивает плавный и легкий ход. |
 |

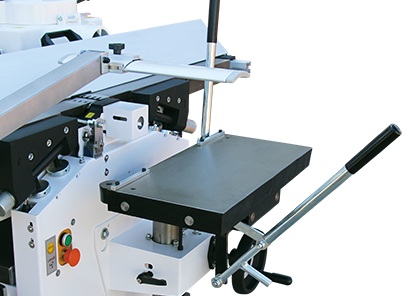

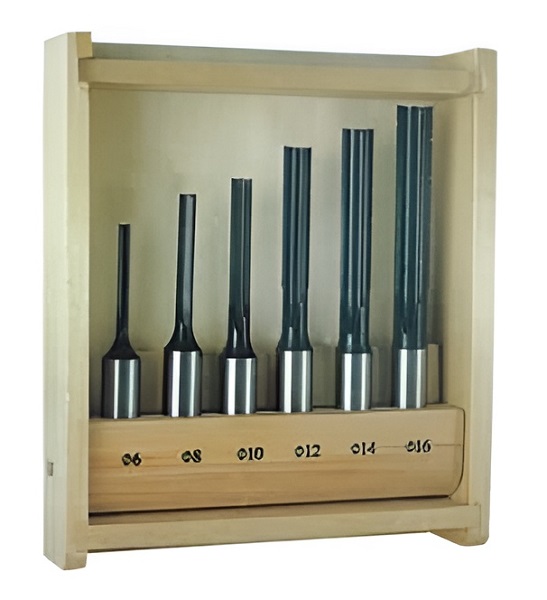

СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ Позволяет осуществлять выборку пазов и сверление отверстий. При необходимости может быть легко демонтирован. |
 |

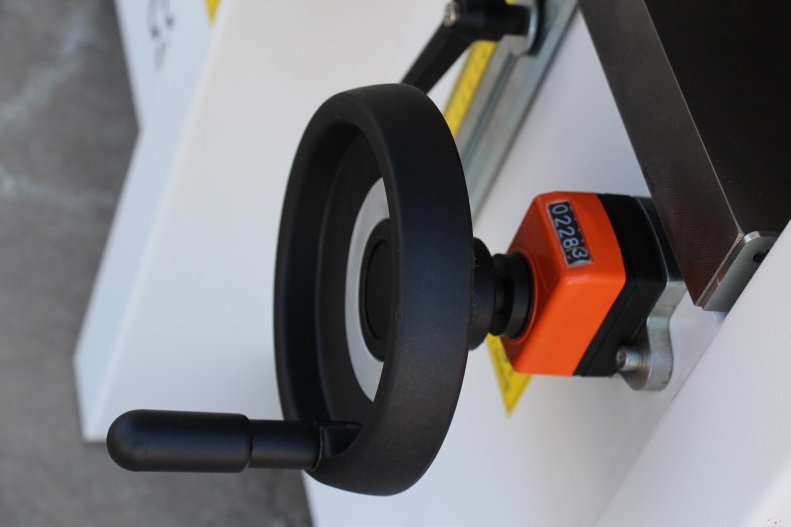

СЧЕТЧИК ПОЛОЖЕНИЯ ВЫСОТЫ РЕЙСМУСОВОГО СТОЛА Позволяет установить высоту стола с точностью до 0,1 мм. |
 |

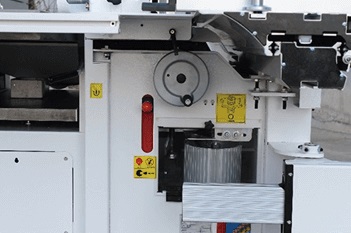

НАКЛОН ПИЛЬНОГО УЗЛА ОТ 0 ДО 45° Осуществляется маховиком по градуированной шкале. Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам. |
 |

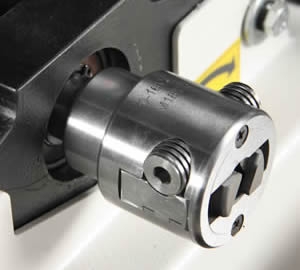

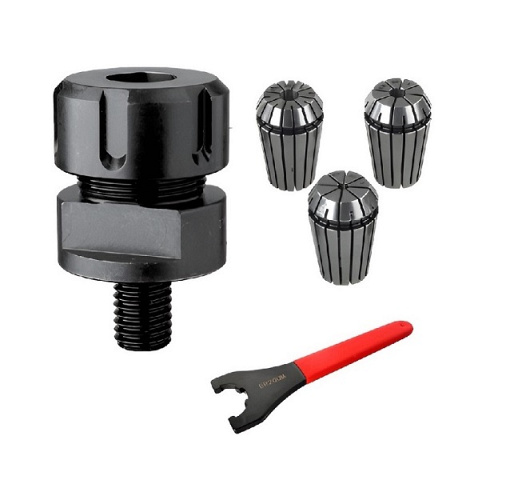

ПАТРОН WESCOTT Позволяет зажимать любой диаметр хвостовика от 0 до 16 мм. |
 |

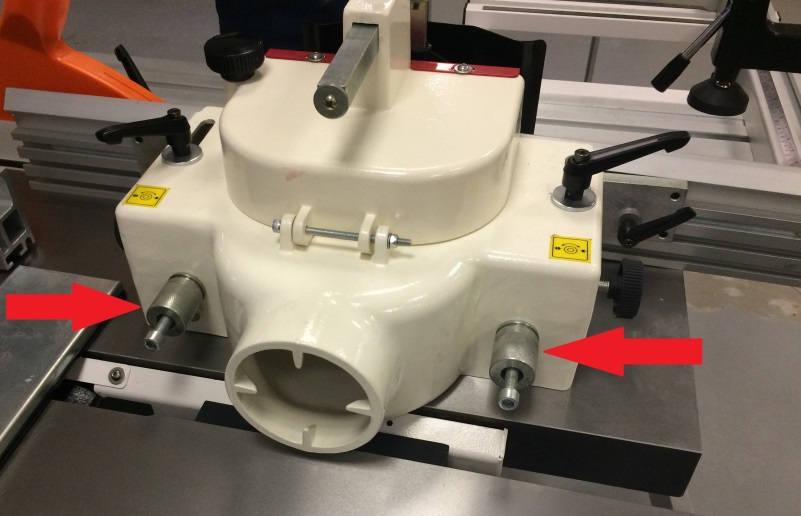

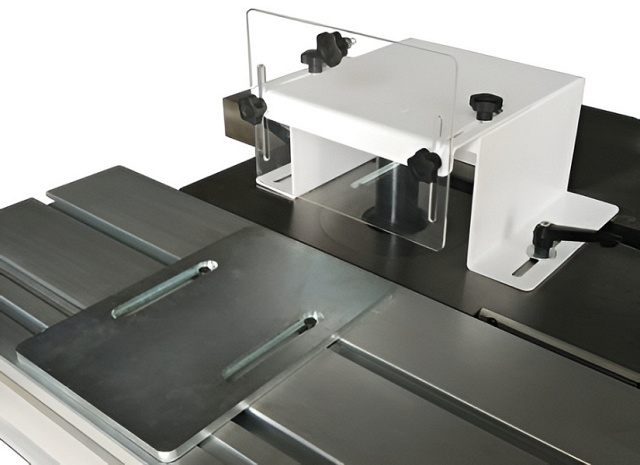

РЕГУЛИРОВКА НАПРАВЛЯЮЩИХ ЛИНЕЕК ФРЕЗЕРНОГО УЗЛА Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка. |
|
SICAR C400:
|

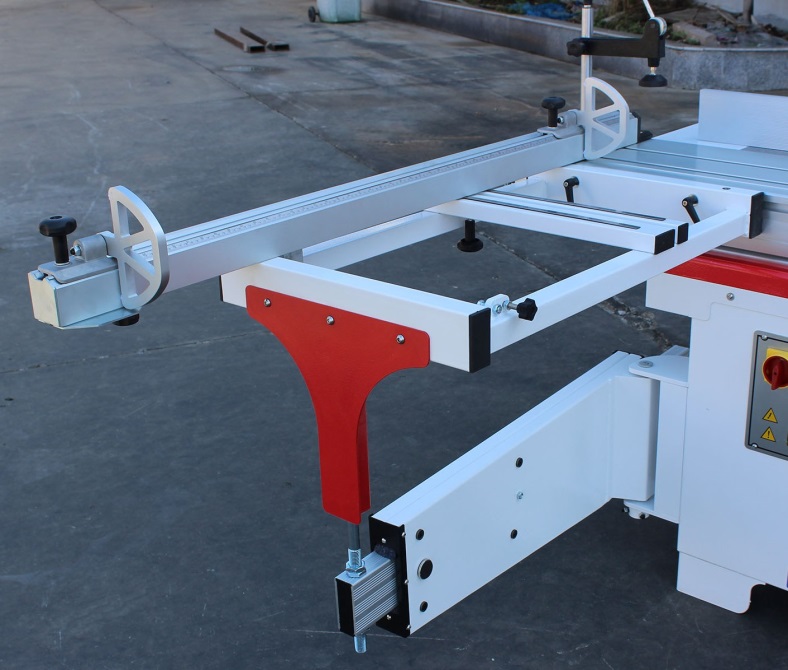

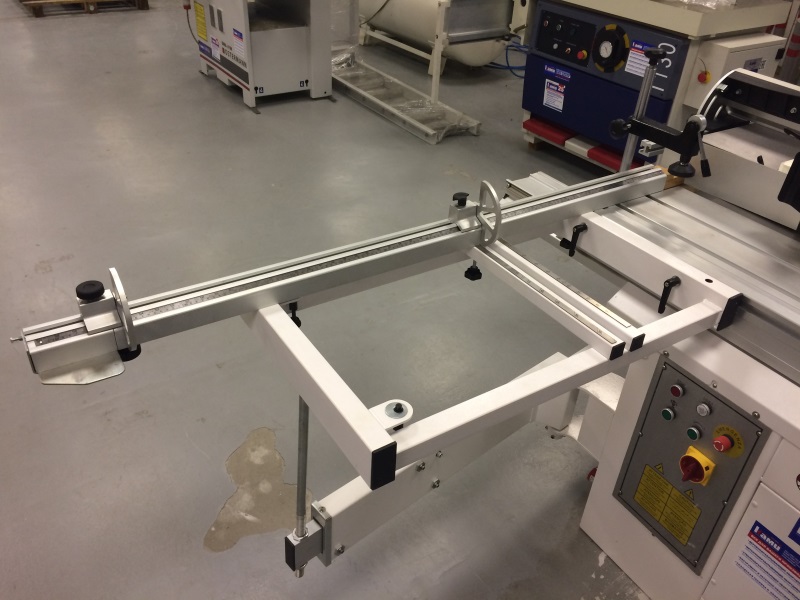

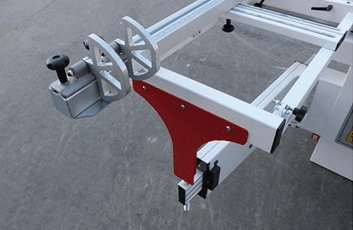

ТЕЛЕСКОПИЧЕСКАЯ ЛИНЕЙКА На линейке 2 флажковых упора. Поворот линейки от 0 до 45°. Телескопическое удлинение позволяет базировать габаритные заготовки. Форматный стол на SICAR C400 имеет усиленное крепление в 3-х точках к телескопической опоре. |
 |

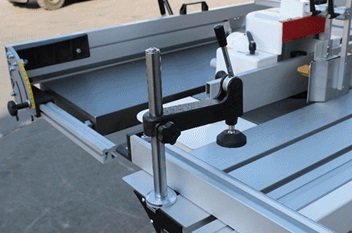

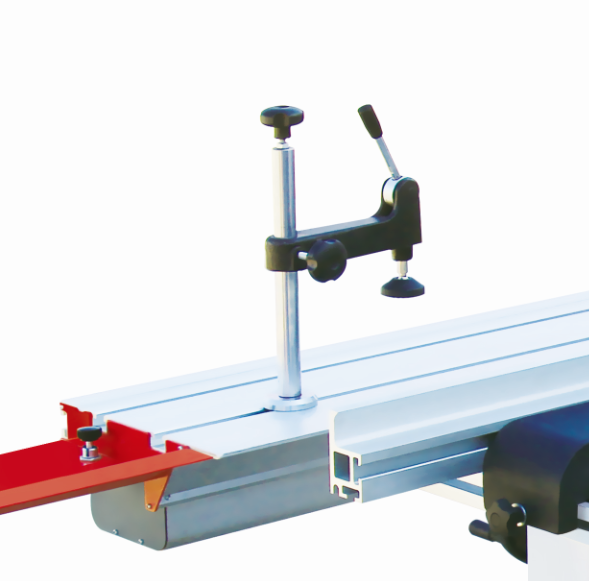

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Позволяет надежно фиксировать детали на каретке. |
 |

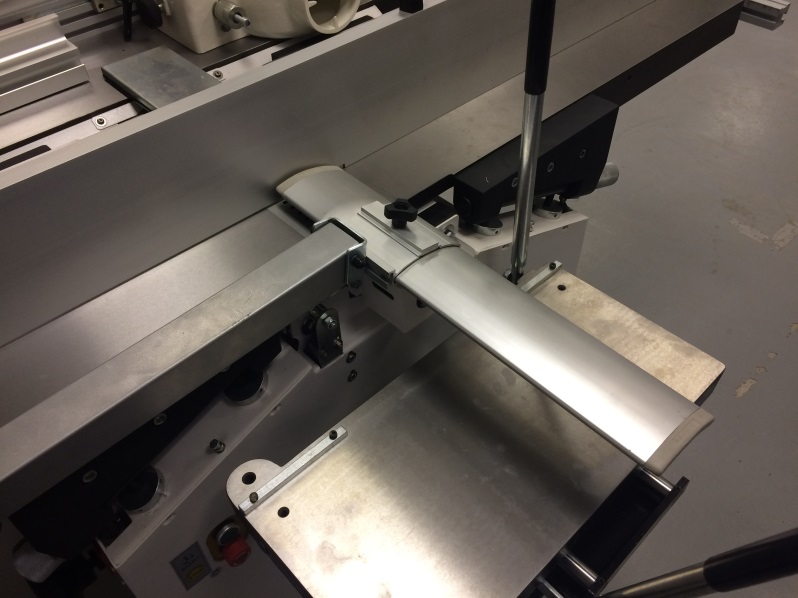

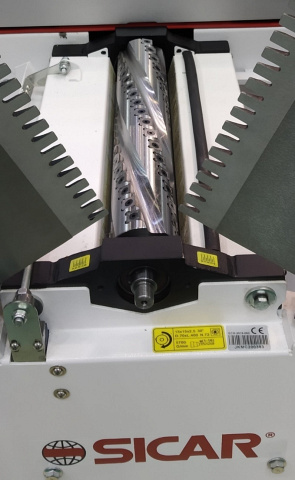

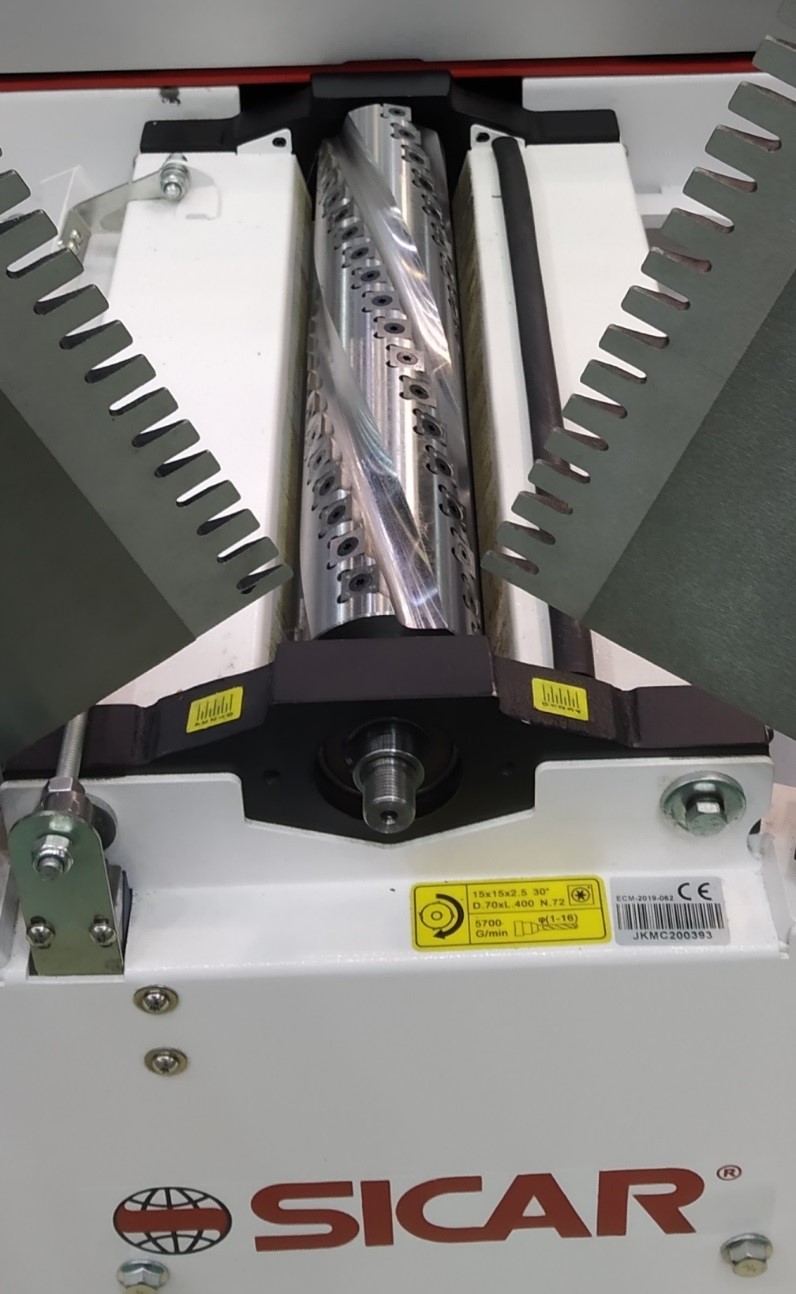

ЗАЩИТА НОЖЕВОГО ВАЛА Откидная защита строгального вала в соответствии с нормами СЕ. |
 |

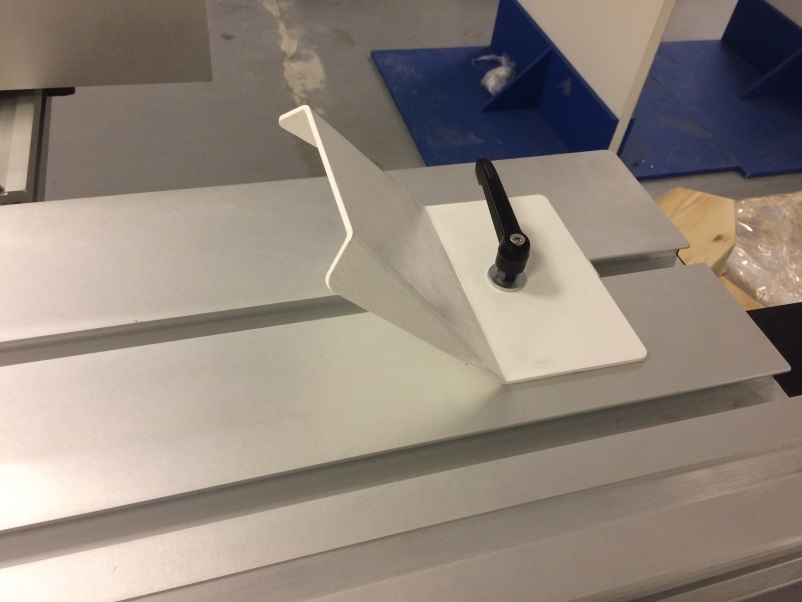

УПОР НА КАРЕТКЕ Передвижной упор на каретке исключает смещение заготовки при пилении. |
 |

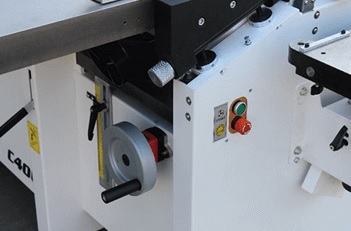

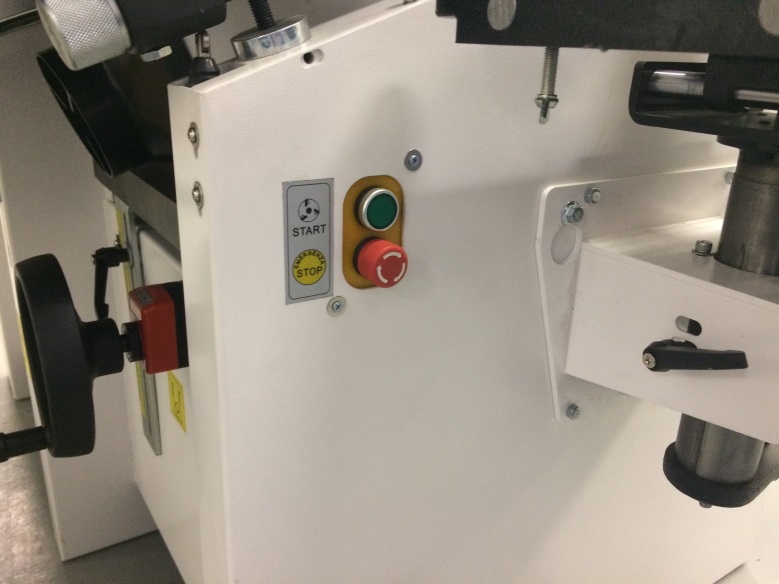

КНОПКИ ВКЛЮЧЕНИЯ НОЖЕВОГО ВАЛА Вынесены отдельно на фуговально-рейсмусовый узел. Позволяют удобно включать станок при фуговании, рейсмусовании и сверлении. Не нужно обходить вокруг станка. |
 |

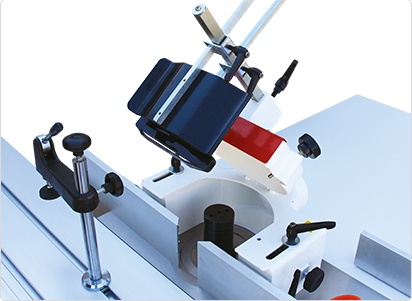

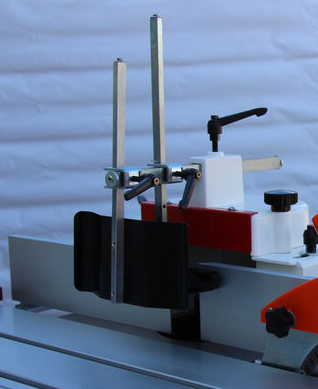

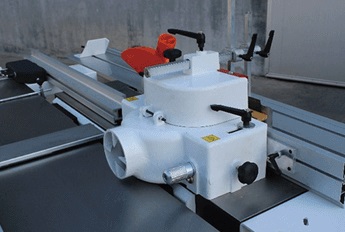

ПРИЖИМНОЕ УСТРОЙСТВО MORI Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора. |
|
SICAR C400:
|

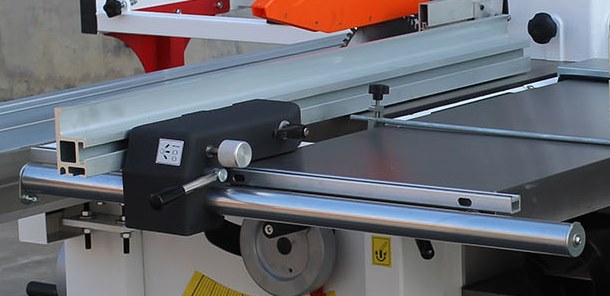

НАПРАВЛЯЮЩАЯ ЛИНЕЙКА Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления. На SICAR C400 линейка перемещается по усиленной цилиндрической направляющей, имеющей точную подстройку. |

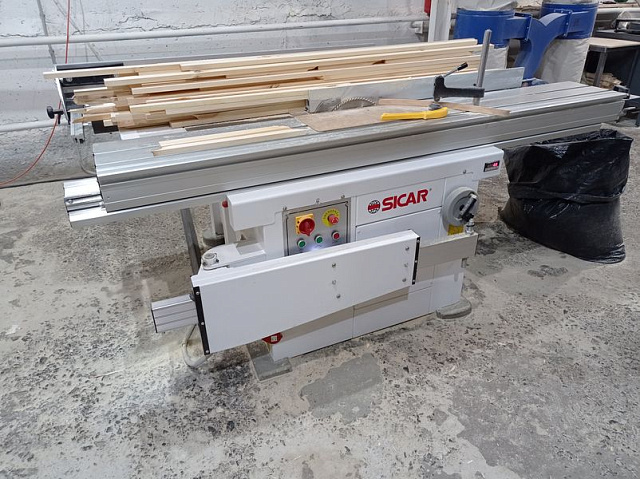

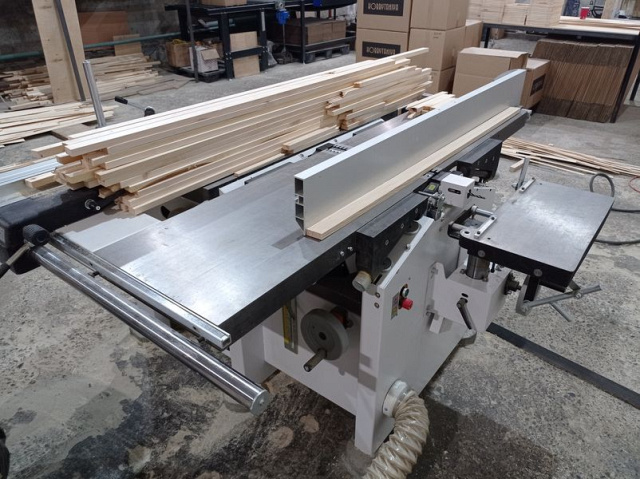

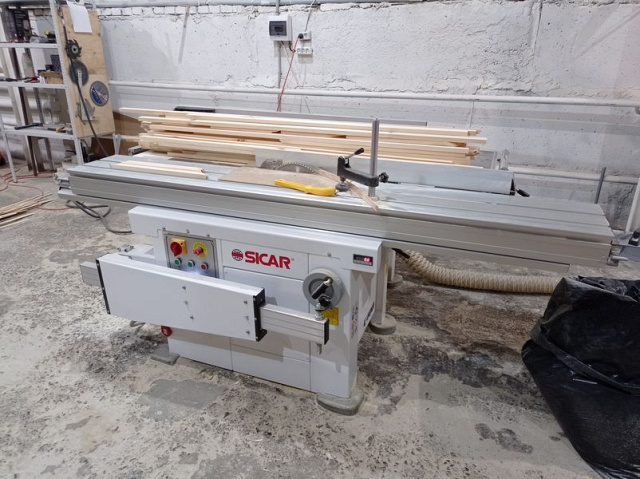

ДОПОЛНИТЕЛЬНЫЕ ФОТО:

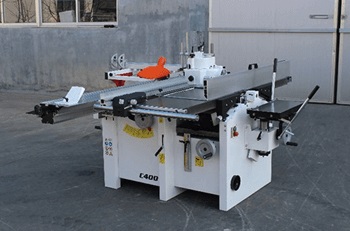

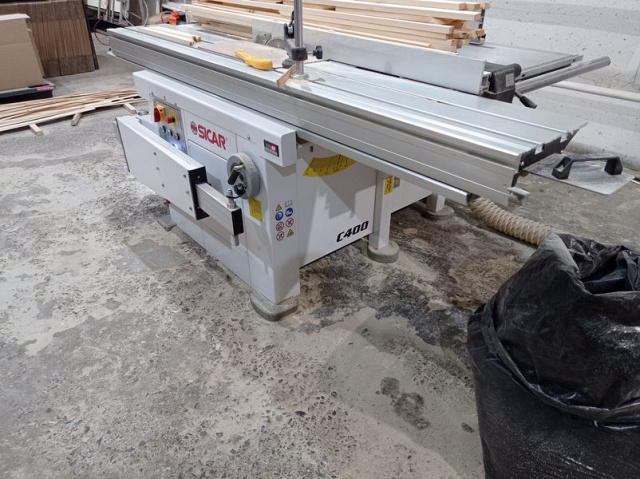

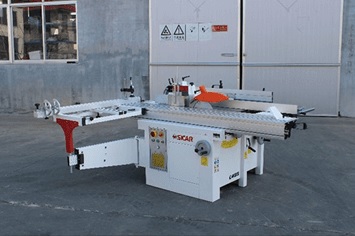

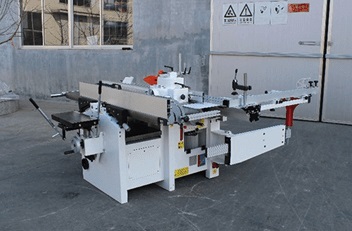

SICAR C400
| Модель | С300 | С400 |
| Пильный узел | ||
| Мощность двигателя, кВт | 3 | 4 |

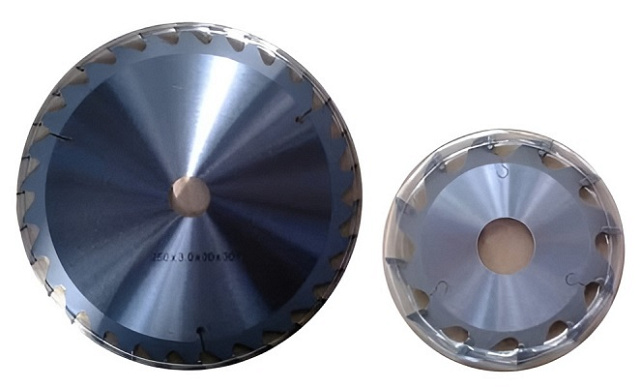

| Диаметр основной пилы, мм | 250 | 300 |
| Посадочный диаметр основной пилы, мм | 30 | |
| Диаметр подрезной пилы, мм | 90 | |
| Посадочный диаметр подрезной пилы, мм | 22 | |
| Размеры рабочего стола, мм | 1000 х 220 | 1112 х 326 |
| Размеры каретки, мм | 1600 х 315 |
2200 / 2600 х 315 |
| Ход каретки, мм | 1600 |
2200 / 2600 |
| Максимальная ширина распиливаемого материала по линейке, мм | 500 | 730 |
| Частота вращения основной пилы, об/мин | 4500 | |
| Частота вращения подрезной пилы, об/мин | 7000 | |
| Наклон пилы, ° | 0 - 45 | |
| Высота пропила при 90°, мм | 80 | 95 |
| Высота пропила при 45°, мм | 50 | 75 |
| Фуговальный узел | ||
| Мощность двигателя, кВт | 3 | 4 |
| Ширина фугования, мм | 300 | 400 |
| Длина столов, мм | 1500 | 1800 |
| Диаметр ножевого вала, мм | 70 | |
| Количество ножей, шт. | 3 | |
| Частота вращения, об/мин | 5700 | |
| Максимальная толщина съема, мм | 4 | |

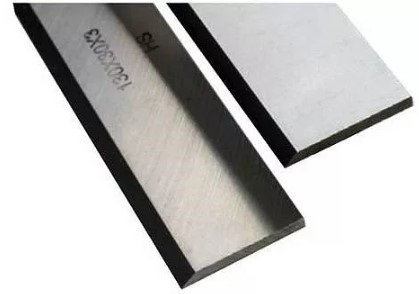

| Размеры строгальных ножей, мм | 300 х 25 х 3 | 400 х 25 х 3 |
| Рейсмусовый узел | ||
| Толщина обрабатываемой заготовки, мм | 4 - 220 | |
| Скорость подачи, м/мин | 7 | |
| Размер стола, мм | 300 х 660 | 400 х 760 |
| Максимальная толщина съема, мм | 4 | |
| Фрезерный узел | ||
| Мощность двигателя, кВт | 3 | 4 |
| Размер рабочего стола, мм | 1000 х 220 | 1112 х 326 |
| Диаметр шпинделя, мм | 32 | |
| Рабочая высота шпинделя, мм | 105 | |
| Частота вращения, об/мин | 2000 / 3100 / 4400 / 7000 | |
| Вертикальный ход шпинделя, мм | 115 | |
| Максимальный диаметр инструмента, мм | 160 | 180 |
| Сверлильно-пазовальный узел | ||
| Размер рабочего стола, мм | 250 х 500 | |
| Продольный ход, мм | 205 | |
| Поперечный ход, мм | 95 | |
| Вертикальный ход, мм | 90 | |
| Диаметр хвостовика концевого инструмента, мм | 0 - 16 | |
| Габаритные размеры: | ||
| Длина, мм | 2200 | 2400 |
| Ширина, мм | 1590 | 1800 |
| Высота, мм | 875 | 875 |
| Вес, кг | 550 | 645 |
