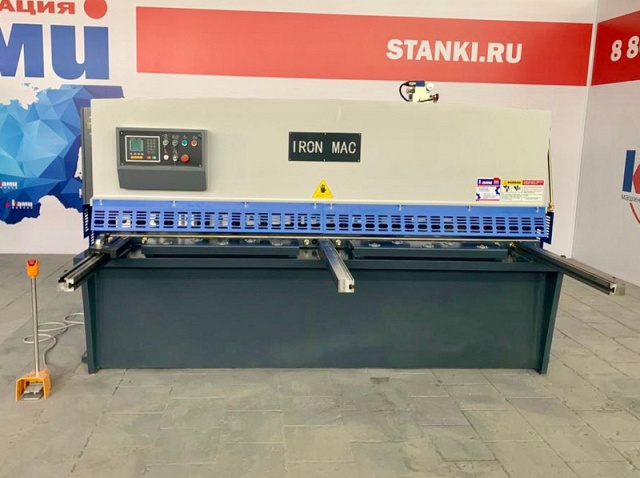

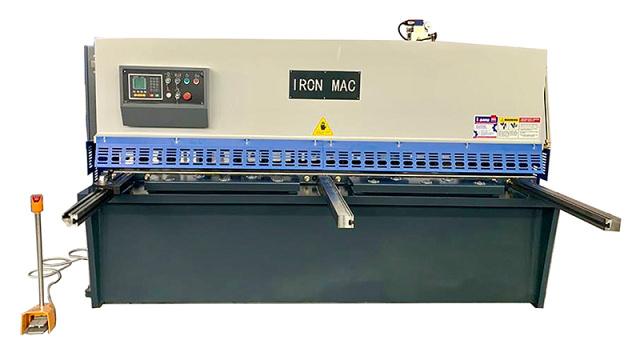

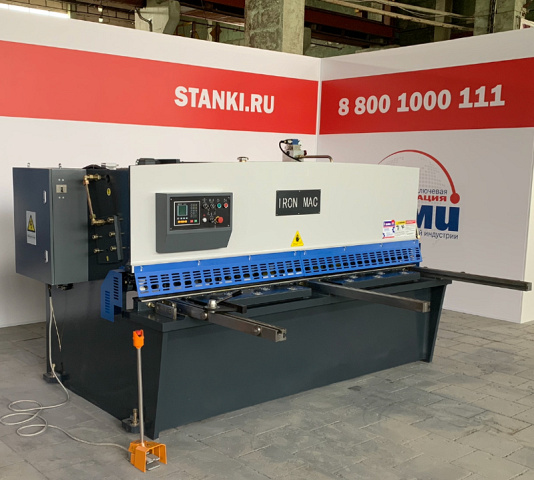

Гидравлические гильотинные ножницы IRONMAC SB-K

Код(ы) товара: ЛО 406886, ЛО 406887, ЛО 406888, ЛО 406892
Поделиться
  • По программе лизинга от партнеров КАМИ
    Узнать больше
От 14 840 $
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
Модели серии:
SB-K 4x2500 SB-K 6x2500 SB-K 6x3200 SB-K 10x3200

Толщина разрезаемого металла: 4 - 10 мм

Длина реза: 2500 - 3200 мм

Мощность двигателя: 4 - 11 кВт

Вес: 3000 - 7000 кг

Преимущества
  • Идеальное решение для серийного производства.
  • Контроллер ESTUN E21 (40 программ по 25 резов в каждой).
  • Перемещение заднего упора посредством ШВП.
  • Быстрая регулировка зазора между ножами.
Назначение

Серия SB-K включает несколько типоразмеров: шириной 2500, 3200, 4000 и 6000 мм при резке листа толщиной до 30 мм.

Сварная конструкция рамы ножниц, прошедшая термическую обработку для снятия напряжений, имеет высокую жесткость и стабильность показателей.

Гидравлический привод ножниц и закаленные режущие ножи обеспечивают стабильный качественный рез.


Особенность конструкции этой серии гильотинных ножниц в том, что верхняя балка при совершении реза движется не по прямолинейной траектории, а по дуге (принцип качающейся балки), что по замыслу конструкторов должно обеспечивать высокую точность реза металла, которую в прямолинейных направляющих соблюсти гораздо труднее.

Область применения

Основное назначение механической гильотины - рубка листового металла (в т.ч. нержавеющей стали) на заготовительном производстве толщиной 6 - 16 мм. Более точный рез, получаемый благодаря конструктивным особенностям серии SB-K, вызывает интерес к данному станку со стороны производителей пищевого оборудования и сельхоз машиностроителей, например, из птицеводства или молочного животноводства.

В этих сферах для выполнения технологических процессов необходимо высококачественного оборудования из жестких и(или) нержавеющих материалов. Но это не означает, что и в других отраслях нет спроса на ножницы.

Оборудование для содержания птицы (клеточная батарея и инкубатор)

Холодильники, печи, разделочные столы для пищевого производства и общепита

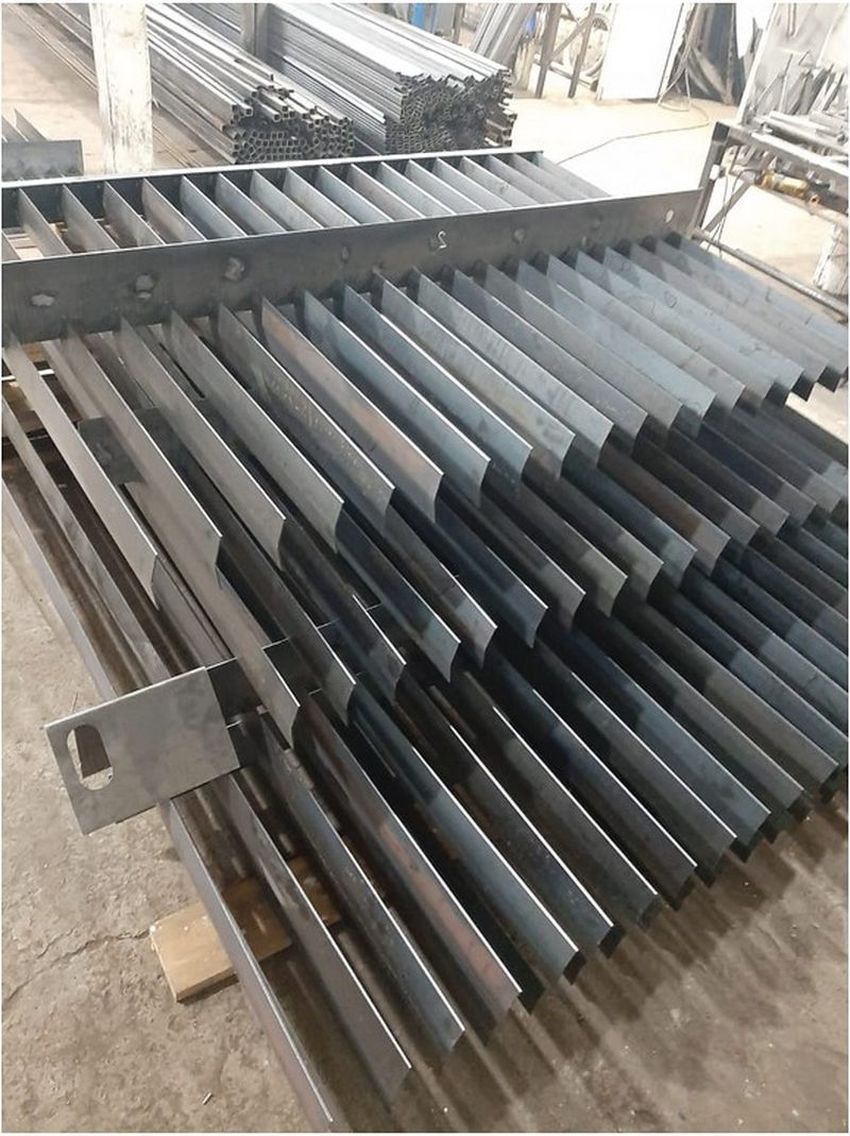

Получаемые изделия

Конструктивные особенности

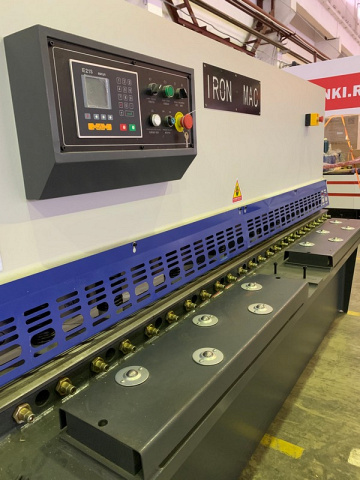

Станок оснащен контроллером ESTUN E21S, позволяющим программировать точное положение заднего упора и количество резов при данном положении. Управление задним упором осуществляется, как в ручном, так и в автоматическом режимах.

Лазерный указатель линии реза, позволяет точно и удобно раскраивать лист по разметке.

Защита зоны резания обеспечивает защиту рук оператора.

Гидравлические прижимы листа имеют полиуретановое покрытие для предотвращения повреждения мягких материалов.

Надежная и высокопроизводительная гидравлическая система построена с применением клапанов Bosch-Rexroth (Германия), гидравлического насоса Sunny (США), уплотнителей NOK (Япония).

Механизм установки зазора между ножами, позволяет оперативно установить требуемый зазор для получения оптимальных режимов резания.

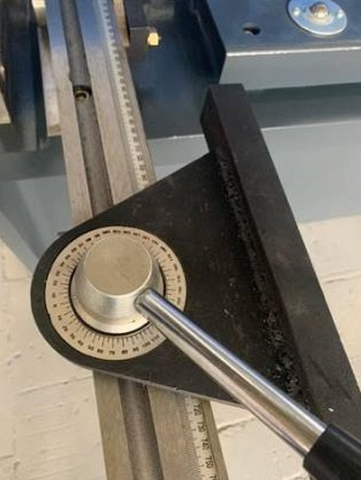

Кронштейны передней поддержки листа с T-пазом служат для поддержки длинных и тонких заготовок. Для рубки листов под углом гильотина оснащается транспортиром.

Комплектация
Дополнительная
Передний упор для резки под углом
Увеличенный передний рабочий стол (1500; 2000; 3000)
Запасные ножи
Ножи для резки нержавеющей стали, материал CR12MOV
Отличительные особенности

Благодаря жесткой цельносварной конструкции гильотин обеспечивается высокая точность и надежность оборудования в работе. Верхняя балка при совершении реза двигается по дуге (качающаяся балка), что обеспечивает высокую точность резки металла, которою гораздо труднее соблюсти в прямолинейных направляющих.

  • Одно из отличий от серии SB - в SB-K используется контроллер ESTUN E200, придающий дополнительный функционал станку;
  • Конструкция рамы ножниц - сварная, прошедшая термическую обработку, имеет высокую жесткость и стабильность показателей;
  • У гильотин серия SB-K гидравлический привод осуществляется на качающуюся режущую траверсу, возврат траверсы обеспечивается воздействием аккумулирующих азотных цилиндров, что обеспечивает устойчивую и надежную работу; под рабочим столом расположена компактная и надежная гидравлическая станция; гидравлический привод осуществлен на качающуюся режущую траверсу;
  • Лезвия ножей установленные особым образом для достижения одинакового зазора по всей длине резки и исключения заусенцев; быстрое регулирование значения зазора лезвий определяется по шкале и надежно фиксируется;
  • Задний упор перемещается двигателем и оснащен индикацией, его показатели точности и количества резов находятся на передней панели станка; опускание лезвия ножей можно быстро и удобно перевести в ждущий режим;
  • Имеется предварительный выбор режима единичных или непрерывных резов, а также предварительный выбор отрезаемого размера и скорости резки; передний стол с роликовыми опорами для избегания царапин на исходном листовом металле;
  • У гидравлических прижимов листа имеется полиуретановое покрытие, для избегания отпечатков прижимов на мягком материале; также имеется лампа подсветки реза для позиционирования отрезаемого материала по отбрасываемой тени;
  • Защитный экран рабочей зоны с электрическим размыкателем гарантирует безопасность работы на станке; возможно дополнительное оснащение лазерными и световыми защитными экранами;
  • Настройка длины резки для уменьшения длины рабочего хода и увеличения производительности;
  • Удобство в работе и современный дизайн, пониженная шумность и надёжная система безопасности, которая отвечает всем требованиям ISO — все это позволяет использовать ножницы этой серии во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.
