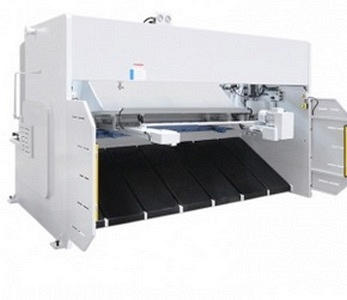

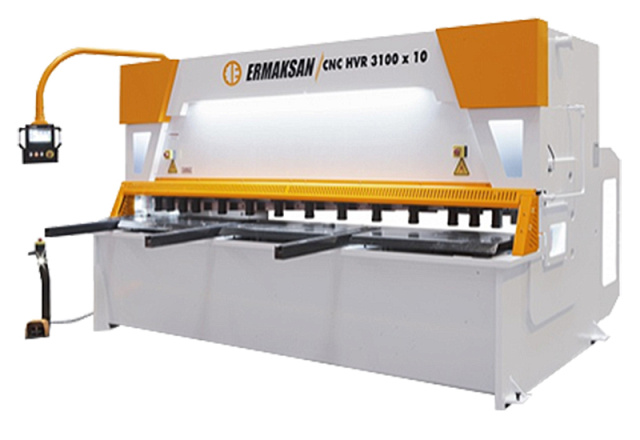

Гидравлические гильотинные ножницы ERMAKSAN HVR

Гидравлические гильотинные ножницы ERMAKSAN HVRГидравлические гильотинные ножницы ERMAKSAN HVRГидравлические гильотинные ножницы ERMAKSAN HVRГидравлические гильотинные ножницы ERMAKSAN HVRГидравлические гильотинные ножницы ERMAKSAN HVR
Гидравлические гильотинные ножницы ERMAKSAN HVR
Гидравлические гильотинные ножницы ERMAKSAN HVR
Гидравлические гильотинные ножницы ERMAKSAN HVR
Гидравлические гильотинные ножницы ERMAKSAN HVR
Гидравлические гильотинные ножницы ERMAKSAN HVR

  • Производитель: ERMAKSAN

    Страна: Турция

  • Толщина разрезаемого металла: 0,5 - 40 мм

    Длина реза: 3100 - 6100 мм

    Мощность двигателя: 11 - 75 кВт

    Вес: 7820 - 162 500 кг

Связь с ведущим специалистом 8 800 1000 111
Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Гидравлические гильотинные ножницы ERMAKSAN HVR

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Гидравлические гильотинные ножницы ERMAKSAN HVR

Подобрать аналог

Вы выбрали: Гидравлические гильотинные ножницы ERMAKSAN HVR

  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Поскольку Серия HVR рассчитана на резку металла с толщинами от 0,5 до 40 мм в зависимости от модификации, то и сфера применения этого станка – работа с «тяжелыми» заготовками в судостроении, машиностроении, горно-обогатительном оборудовании, строительстве и нефтегазовой промышленности.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

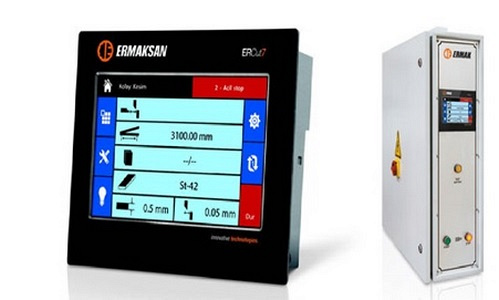

ЧПУ

Простой в понимании интерфейс обеспечивает удобство и простоту использования. Разработан согласно основным требованиям операторов, широкий, цветной экран, быстрота программирования, легкость в работе, интуитивно-понятный интерфейс. Очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры. Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления.

ЗАДНИЙ УПОР

Перемещается задний упор по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резки листа по ширине больше хода заднего упора, он уходит наверх автоматически как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.

ЛАЗЕРНАЯ ПОДСВЕТКА ЛИНИИ РЕЗА

Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

КОНТРОЛЛЕР ERCUT 7
ПЕРЕДНИЕ КРОНШТЕЙНЫ И 1000 ММ БОКОВОЙ УПОР

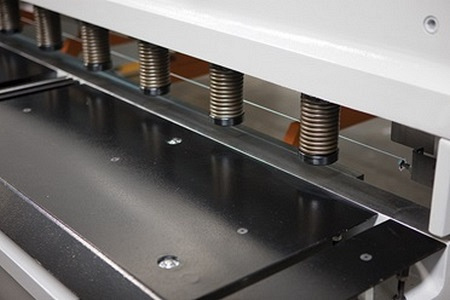

НАДЕЖНЫЕ ПРИЖИМНЫЕ ЦИЛИНДРЫ
ПЕРЕНОСНАЯ ПЕДАЛЬ
ЭКРАН ЗАЩИТЫ ПАЛЬЦЕВ ОТКИДЫВАЕТСЯ С ОДНОЙ СТОРОНЫ
ИЗНОСОСТОЙКИЕ НОЖИ
по 4-ре режущих кромки на верхнем и на нижнем ноже.
ПРОГРАММИРУЕМЫЙ, АВТОМАТИЧЕСКИЙ ЗАДНИЙ УПОР, ХОД - 1000 ММ, ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ 0,1 ММ
Если заготовка по длине больше 1000 мм, то упор автоматически поднимает наверх.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА ПО СРЕДСТВАМ ЧПУ РЕГУЛИРУЕТ ЗАЗОР АВТОМАТИЧЕСКИ
ПО СРЕДСТВАМ ЧПУ РЕГУЛИРУЕТСЯ УГОЛ РЕЗКИ

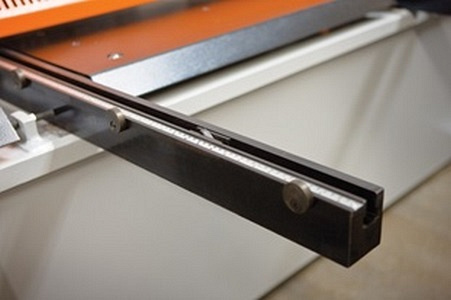

ПЕРЕДНИЙ ОПОРНЫЙ КРОНШТЕЙНЫ С ЛИНЕЙКОЙ И Т-ОБРАЗНЫМИ ПАЗАМИ
ШКАЛА С РАЗМЕТКОЙ В ДЮЙМАХ И САНТИМЕТРАХ
СВЕТОВАЯ ЛИНИЯ РЕЗА
СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ
ЗЕВ - 350 ММ
КОНТРОЛЛЕР УСТАНОВЛЕН НА КОНСОЛИ


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПОДДЕРЖКА ЛИСТА РЫЧАЖНОГО ТИПА
Предотвращает свисание листов и повышает качество резки широких и тонких листов.
ПОДДЕРЖКА ЛИСТА МОНОБЛОЧНОГО ТИПА
Устраняет свисание листов за счет пневматических опор стола.
ЛАЗЕРНАЯ ПОДСВЕТКА ЛИНИИ РЕЗА
Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.
СИСТЕМА ПРЕДОТВРАЩЕНИЯ СКРУЧИВАНИЯ
УГЛОМЕР
ЗЕВ 500 ММ И БОЛЬШЕ
МАСЛЯНЫЙ РАДИАТОР
СИСТЕМА ПОДОГРЕВА ИЛИ ОХЛАЖДЕНИЯ МАСЛА
ЛАЗЕРНАЯ ЛИНИЯ РЕЗКИ
СДВИЖНЫЕ ОПОРНЫЕ КРОНШТЕЙНЫ
СПЕЦИАЛЬНЫЙ ЦВЕТ
СИСТЕМА ПОДАЧИ ЛИСТА
КОНВЕЙЕР
СЕПАРАТОР ОБРЕЗКОВ
СИСТЕМА МЕХАНИЧЕСКОЙ УКЛАДКИ
УПОР РЕГУЛИРУЕМЫЙ ПОД УГЛОМ, ПО ДВУМ КООРДИНАТАМ X1; Х2
НОЖИ ДЛЯ НЕРЖАВЕЮЩЕЙ СТАЛИ
ПОВЫШЕННАЯ СКОРОСТЬ
УВЕЛИЧЕНИЕ ХОДА ЗАДНЕГО УПОРА
КОНСТРУКЦИЯ ПО ЗАПРОСУ
Модель
CNC HVR 3100 - 6
CNC HVR 3100 - 10
CNC HVR 3100 - 13
CNC HVR 3100 - 16
CNC HVR 3100 - 20
CNC HVR 3100 - 25
CNC HVR 3100 - 30
CNC HVR 3100 - 35
CNC HVR 3100 - 40
CNC HVR 4100 - 6
CNC HVR 4100 - 10
CNC HVR 4100 - 13
CNC HVR 4100 - 16
CNC HVR 4100 - 20
CNC HVR 4100 - 25
CNC HVR 4100 - 30
CNC HVR 4100 - 35
CNC HVR 4100 - 40
CNC HVR 6100 - 6
CNC HVR 6100 - 10
CNC HVR 6100 - 13
CNC HVR 6100 - 16
CNC HVR 6100 - 20
CNC HVR 6100 - 25
CNC HVR 6100 - 30
CNC HVR 6100 - 35
CNC HVR 6100 - 40
Длина резания (A), мм
3100
3100
3100
3100
3100
3100
3100
3100
3100
4100
4100
4100
4100
4100
4100
4100
4100
4100
6100
6100
6100
6100
6100
6100
6100
6100
6100
Толщина резки при (42 кг/мм²), мм
6
10
13
16
20
25
30
35
40
6
10
13
16
20
25
30
35
40
6
10
13
16
20
25
30
35
40
Толщина резки при (70 кг/мм²), мм
4
6
8
10
13
15
18
20
25
4
6
8
10
13
15
18
20
25
4
6
8
10
13
15
18
20
25
Угол резания, °
0,5 - 1,5
0,5 - 2
0,5 - 2
0,5 - 2,5
0,5 - 2,5
0,5 - 2,5
0,5 - 3
0,5 - 3
0,5 - 3
0,5 - 1,5
0,5 - 2
0,5 - 2
0,5 - 2,5
0,5 - 2,5
0,5 - 2,5
0,5 - 3
0,5 - 3
0,5 - 3
0,5 - 1,5
0,5 - 2
0,5 - 2
0,5 - 2,5
0,5 - 2,5
0,5 - 2,5
0,5 - 3
0,5 - 3
0,5 - 3
Ходов в минуту, 1/мин
16 - 24
12 - 22
11 - 20
9 - 16
7 - 13
6 - 10
4 - 7
4 - 7
2 - 4
14 - 22
10 - 17
9 - 15
7 - 13
6 - 11
5 - 9
3 - 5
3 - 5
2,5 - 4
9 - 15
8 - 13
6 - 11
5 - 9
4 - 7
3 - 5
2 - 3
2 - 3
1 - 2
NUMBER OF HOLD DOWNS, шт.
14
14
14
14
14
20
20
25
20
18
18
18
18
18
25
25
30
25
26
26
26
26
26
36
36
40
36
Давление, тонн
12
24
31
42
54
76
100
125
150
15
28
40
52
67
88
120
145
170
20
44
60
76
96
123
160
180
210
Мощность мотора, кВт
11
22
22
30
37
45
45
55
75
11
22
22
30
37
45
45
55
75
22
22
22
30
37
45
45
55
75
Мощность мотора заднего упора, кВт
0,75
1,1
1,1
1,1
1,1
1,1
1,5
2,2
2,2
0,75
1,1
1,1
1,1
1,1
1,1
1,5
2,2
2,2
1,1
1,1
1,1
1,1
1,1
1,1
1,5
2,2
2,2
Ход заднего упора, мм
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Масло, л
150
260
310
500
500
800
800
800
1000
150
260
310
500
500
800
800
800
1000
260
260
310
500
500
800
800
800
1000
BLADE GAP ADJUSTMENT, мм
0,05 - 0,8
0,05 - 1,3
0,05 - 1,5
0,05 - 1,9
0,05 - 2,3
0,05 - 3,0
0,05 - 4
0,05 - 4,5
0,05 - 5,5
0,05 - 0,8
0,05 - 1,3
0,05 - 1,5
0,05 - 1,9
0,05 - 2,3
0,05 - 3,0
0,05 - 4
0,05 - 4,5
0,05 - 5,5
0,05 - 0,8
0,05 - 1,3
0,05 - 1,5
0,05 - 1,9
0,05 - 2,3
0,05 - 3,0
0,05 - 4
0,05 - 4,5
0,05 - 5,5
Скорость заднего упора, мм/с
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
110
Кол-во передних поддержек, шт.
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
5
5
5
5
5
5
5
5
5
Длина стола (B), мм
3500
3640
3680
3760
3800
3880
3835
4000
4030
4500
4640
4680
4760
4800
4880
4920
5050
5200
6660
6680
6720
6820
6940
7020
6915
7150
7030
Ширина машины (D), мм
2900
3000
3100
3240
3240
3240
3760
3850
4180
2900
3150
3240
3240
3270
3240
3450
3450
3500
3175
3150
3050
3240
3210
3185
3500
3550
4120
Зев, мм
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
350
Опция - зев, мм
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
Высота стола (E), мм
900
910
900
900
900
1000
1100
1150
1150
950
1000
1000
1000
1000
1100
1150
1150
1150
1000
1100
1100
1100
1100
1200
1200
1200
1250
Транспортные размеры (F), мм
2200
2265
2315
2340
2355
2430
2750
2900
3030
2200
2270
2325
2340
2355
2440
2700
2800
2800
2285
2285
2330
2350
2375
2480
2700
2800
3790
Габаритные размеры:
Длина (L), мм
4980
5100
5110
5210
5220
5250
5560
5725
6070
6000
6100
6120
6220
6220
6500
7000
6450
6600
8250
8265
8365
8400
8415
8570
9000
8700
9550
Ширина (K), мм
2315
2425
2570
2700
2700
2725
2750
2900
3030
2315
2580
2700
2700
2700
2725
2700
2800
3200
2475
2575
2635
2700
2730
2730
2700
3950
3790
Высота (H), мм
2225
2250
2400
2450
2550
2900
3280
3600
4360
2320
2460
2600
2700
2700
3235
3500
3600
3825
2725
2725
2825
2995
3120
3390
3800
3850
5820
Вес, кг
7820
11 000
13 300
18 700
20 700
30 200
43 000
56 500
73 000
11 500
17 000
20 000
26 500
31 000
42 000
58 500
82 500
95 500
26 415
28 800
32 300
41 100
55 600
68 500
96 500
130 500
162 500
