Гидравлические гильотинные ножницы ERMAKSAN. Серия HGD

Гидравлические гильотинные ножницы ERMAKSAN. Серия HGD
  • Производитель: ERMAKSAN

    Страна: Турция

  • Толщина разрезаемого металла: 6 - 20 мм

    Длина реза: 3100 - 4100 мм

    Тип привода: гидравлический, качающаяся балка

    Вес: 7800 - 27 750 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Гидравлические гильотинные ножницы ERMAKSAN. Серия HGD

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Гидравлические гильотинные ножницы ERMAKSAN. Серия HGD

Подобрать аналог

Вы выбрали: Гидравлические гильотинные ножницы ERMAKSAN. Серия HGD

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Поскольку Серия HGD рассчитана на резку металла с толщинами от 6 до 20 мм в зависимости от модификации, то и сфера применения этого станка – работа с «тяжелыми» заготовками в судостроении, машиностроении, горно-обогатительном оборудовании, строительстве и нефтегазовой промышленности.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Современный дизайн оборудования;
  • Удобство в работе;
  • Пониженная шумность;
  • Надёжная система безопасности;
  • Отвечающая требованиям ISO;
  • Позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЧПУ

Простой в понимании интерфейс обеспечивает удобство и простоту использования. Разработан согласно основным требованиям операторов, широкий, цветной экран, быстрота программирования, легкость в работе, интуитивно-понятный интерфейс. Очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры. Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления.

ЗАДНИЙ УПОР

Перемещается задний упор по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резки листа по ширине больше хода заднего упора, он уходит наверх автоматически как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.

ЛАЗЕРНАЯ ПОДСВЕТКА ЛИНИИ РЕЗА

Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

КОНТРОЛЛЕР ERCUT 7

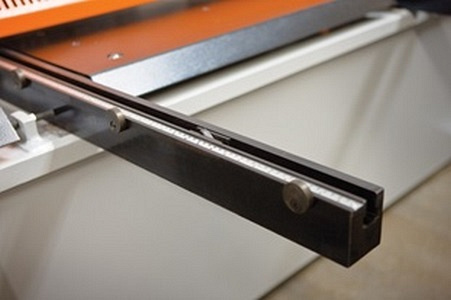

ПЕРЕДНИЕ КРОНШТЕЙНЫ И 1000 ММ БОКОВОЙ УПОР
НАДЕЖНЫЕ ПРИЖИМНЫЕ ЦИЛИНДРЫ
ПЕРЕНОСНАЯ ПЕДАЛЬ
ЭКРАН ЗАЩИТЫ ПАЛЬЦЕВ ОТКИДЫВАЕТСЯ С ОДНОЙ СТОРОНЫ
НОЖИ ЗАКАЛЕНЫ
- верхний имеет 2 режущих лезвия
- нижний имеет 4 режущие лезвия
ЗЕВ - 350 ММ
АВТОМАТИЧЕСКИЙ ЗАДНИЙ УПОР - 1000 ММ, ТОЧНОСТЬ 0,01 ММ
ОПОРНЫЕ КРОНШТЕЙНЫ ДЛЯ ЛИСТА ВПЕРЕДИ ИЗМЕРИТЕЛЬНАЯ ШКАЛА В ДЮЙМАХ И МИЛЛИМЕТРАХ  ЭЛЕКТРИКА SIEMENS
ГИДРАВЛИКА HOERBIGER
ЗАЗОР МЕЖДУ НОЖАМИ РЕГУЛИРУЕТСЯ АВТОМАТИЧЕСКИ ПО СРЕДСТВАМ ГИДРАВЛИКИ
ЛИНИЯ РЕЗА ТЕНЕВАЯ


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПОДДЕРЖКА ЛИСТА РЫЧАЖНОГО ТИПА
Предотвращает свисание листов и повышает качество резки широких и тонких листов.
ПОДДЕРЖКА ЛИСТА МОНОБЛОЧНОГО ТИПА
Устраняет свисание листов за счет пневматических опор стола.
ЛАЗЕРНАЯ ПОДСВЕТКА ЛИНИИ РЕЗА
Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.
СИСТЕМА ПРЕДОТВРАЩЕНИЯ СКРУЧИВАНИЯ
УГЛОМЕР
УВЕЛИЧЕННЫЙ ЗЕВ
КОНВЕЙЕР ДЛЯ ГОТОВЫХ ДЕТАЛЕЙ И СИСТЕМА ПОДАЧИ ЛИСТА
ПЕРЕДНИЙ УПОР С ОСЯМИ -  X1, X2 И ЗАДНИЙ УПОР С ОСЯМИ - X3, Х4
УВЕЛИЧЕННЫЙ ХОД ЗАДНЕГО УПОРА
ПНЕВМАТИЧЕСКАЯ ПОДДЕРЖКА ДЛЯ ТОНКИХ ЛИСТОВ ДВУХ ТИПОВ:
1 - рычажного типа
2 - моноблочного типа
ПОРТАТИВНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ НА СТОЙКЕ
ОХЛАЖДЕНИЕ ИЛИ ПОДОГРЕВ РАБОЧЕЙ ЖИДКОСТИ
СПЛОШНОЙ, ПЕРЕДНИЙ СТОЛ
НОЖИ ИЗ НЕРЖАВЕЙКИ УВЕЛИЧЕНИЕ РЕЗОВ В МИНУТУ
СВЕТОВАЯ ЗАЩИТА РУК ОПЕРАТОРА
ЭЛЕКТРИЧЕСКАЯ ПАНЕЛЬ ИЛИ КОНТРОЛЛЕР ЗАКРЕПЛЕНЫ С ДРУГОЙ СТОРОНЫ
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ
Модель HGD 3100-6 HGD 3100-8 HGD 3100-10 HGD 3100-13 HGD 3100-16 HGD 3100-20 HGD 4100-6 HGD 4100-8 HGD 4100-10 HGD 4100-13 HGD 4100-16 HGD 4100-20
Длина резания (A), мм  3100 3100 3100 3100 3100 3100 4100 4100 4100 4100 4100 4100
Толщина резки при (42 кг/мм²), мм 6 8 10 13 16 20 6 8 10 13 16 20
Толщина резки при (70 кг/мм²), мм 4 5 6 8 10 13 4 5 6 8 10 13
Угол резания, ° 1,5 1,5 2 2 2,5 2,5 1,5 1,5 2 2 2,5 2,5
Ходов в минуту, 1/мин 16 14 13 11 10 8 14 12 10 9 8 7
Кол-во прижимных цилиндров, шт. 14 14 14 14 14 14 18 18 18 18 18 18
Давление, тонн 12 24 24 31 42 54 15 28 28 40 52 67
Главный мотор, кВт 11 18,5 22 22 30 37 11 18,5 22 22 30 37
Мотор заднего упора, кВт 0,75 0,75 0,75 0,75 1,1 1,1 0,75 0,75 0,75 0,75 1,1 1,1
Масло, л 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
Угол между лезвиями, мм 0,05 - 0,8 0,05 - 1,0 0,05 - 1,3 0,05 - 1,5 0,05 - 1,9 0,05 - 2,3 0,05 - 0.8 0,05 - 1,0 0,05 - 1,5 0,05 - 1,5 0,05 - 1,9 0,05 - 2,3
Ход заднего упора, мм  1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
Скорость заднего упора, мм/с 110 110 110 110 110 110 110 110 110 110 110 110
Кол-во передних поддержек, шт. 2 2 2 2 2 2 3 3 3 3 3 3
Длина стола (B), мм 3430 3480 3480 3530 3620 3690 4430 4480 4480 4530 4620 4690
Ширина машины (D), мм 2900 2970 3075 3150 3150 3250 2900 2960 3125 3130 3150 3200
Высота стола (E), мм 900 900 900 900 900 900 950 950 1000 1000 1000 1000
Транспортная ширина (F), мм 2100 2150 2270 2325 2360 2380 2100 2150 2275 2350 2360 2380
Габаритные размеры:
Длина (L), мм 3925 4000 4050 4100 4150 4350 4900 5000 5050 5100 5200 5250
Ширина (K), мм 2315 2430 2500 2625 2625 2700 2315 2430 2570 2670 2610 2670
Высота (H), мм 2100 2125 2175 2235 2450 2500 2150 2175 2275 2335 2575 2600
Вес, кг 7800 9000 10 575 12 200 18 250 22 300 10 700 11 850 14 450 16 900 24 500 27 750
